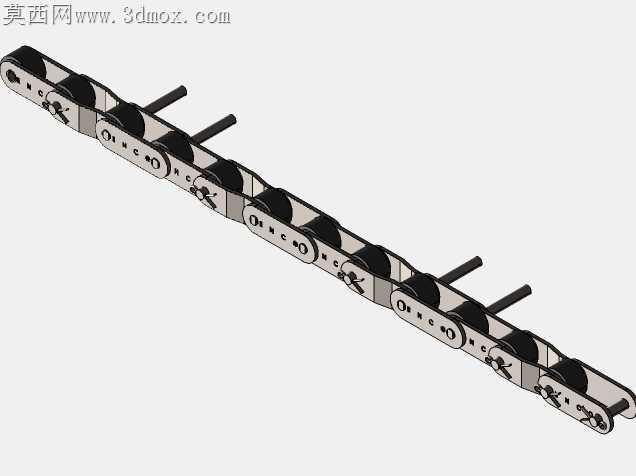

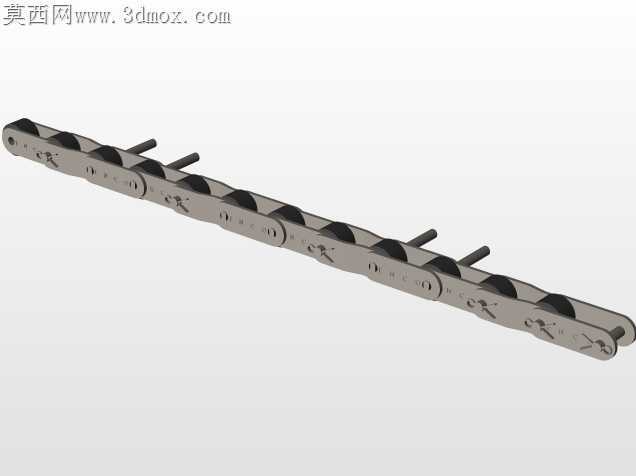

双节距输送机滚子链传动结构设计

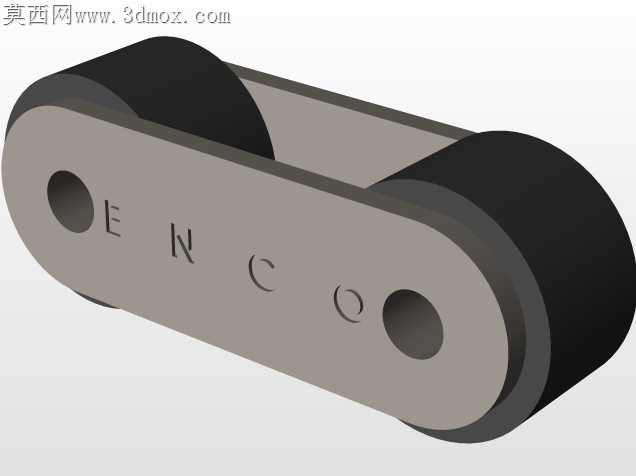

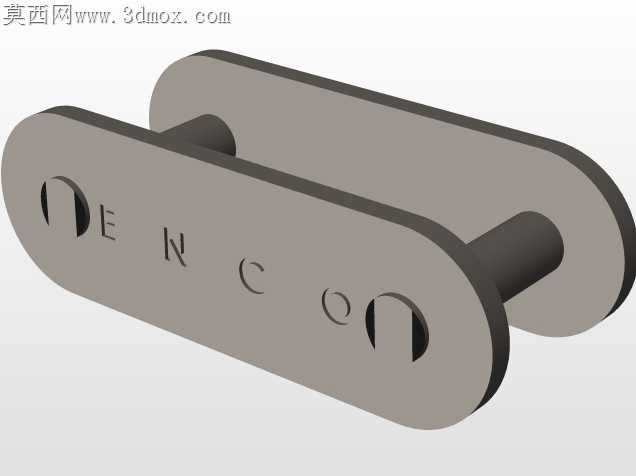

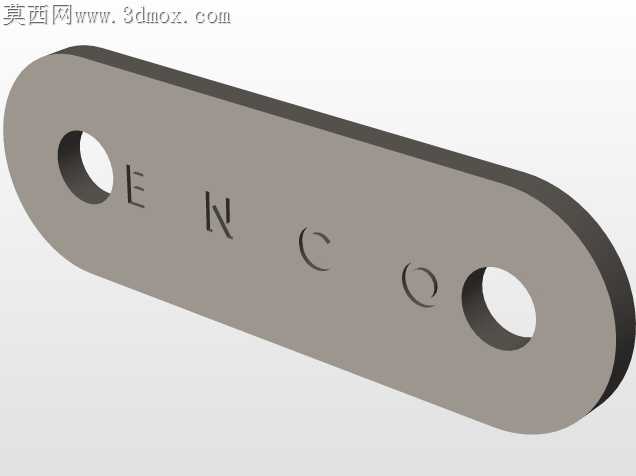

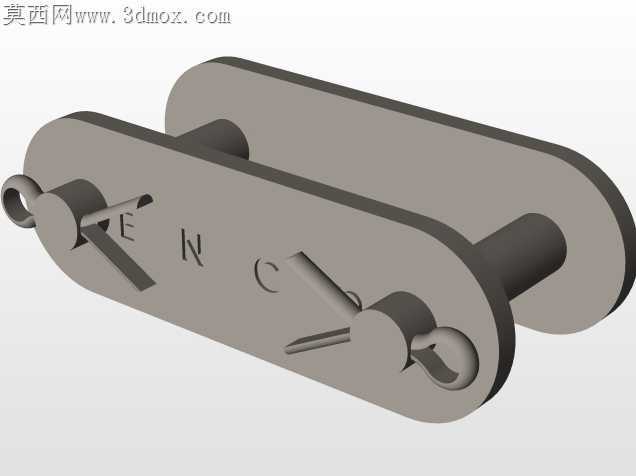

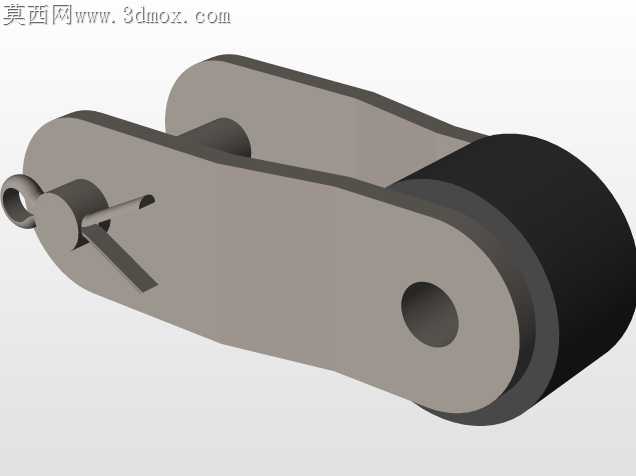

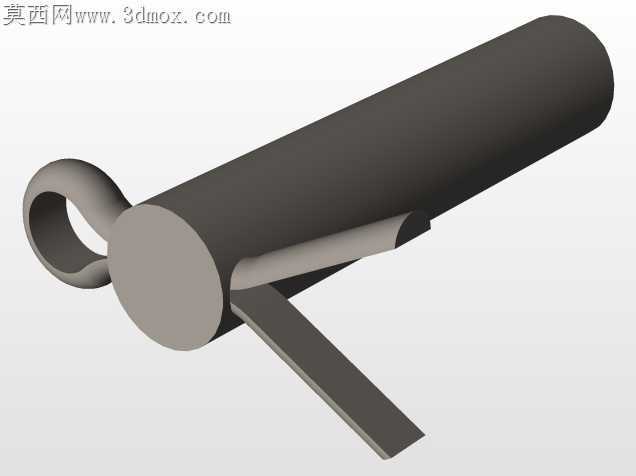

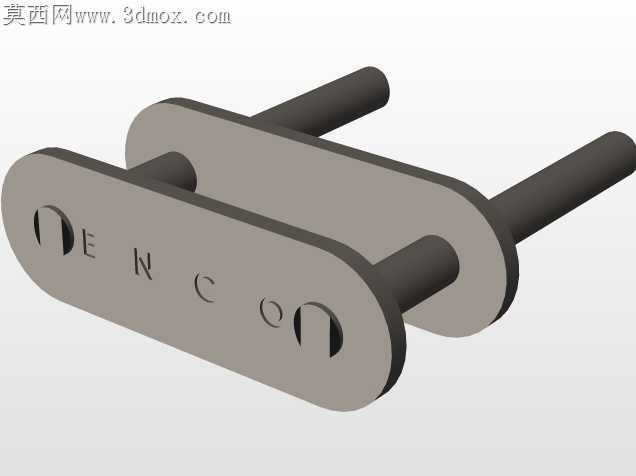

散料输送线长期运行时，普通短节距滚子链在大跨度工位间频繁出现链板疲劳开裂、销轴窜动卡滞的问题，根源在于节距过小导致单位长度铰接点过多，磨耗累积速度远超设计预期，重载工况下甚至会出现跳齿掉链的突发故障。这款双节距滚子链的结构设计，恰好针对这类现场痛点做了针对性的适配调整。链板冲孔位置的同轴度公差被严格控制在0.02mm以内，避免销轴压装后出现偏斜，导致滚子转动时与套筒内壁产生偏磨，以往很多同类链条忽略这一细节，运行不到三个月就会出现滚子偏磨报废的情况。内外链板的板厚差控制在0.01mm区间，装配后链节侧面的平面度误差不会超过0.03mm，和输送机导轨配合时不会出现侧向剐蹭，以往很多链条因为链板厚度差过大，运行时侧面持续磨导轨，不仅增加运行阻力，还会磨出铁屑污染输送物料。销轴两端的铆头采用圆弧过渡结构，没有尖锐的应力集中棱角，反复受拉时不会在铆接位置萌生裂纹，以往直台铆接的销轴，在频繁启停的冲击载荷下，很容易从铆头根部断裂。滚子的外圆做了微凸弧处理，和链轮齿面啮合时不会出现边缘接触，齿面受力更均匀，链轮的使用寿命能提升近四成。套筒和内链板的过盈配合量选在0.03-0.05mm区间，既不会因为过盈量太小导致套筒转动松脱，也不会因为过盈量太大撑裂内链板的冲孔边缘。相邻链节的铰接间隙预留了0.1mm的活动量，能适配输送线转弯处的微小角度偏转，不会因为间隙过小出现转弯卡滞。链板表面做了抛丸强化处理，表层形成均匀的压应力层，能抵消一部分运行时的拉应力，抗疲劳性能比未处理的链板高出一倍多。润滑脂的存储槽开在套筒内壁的环形凹槽里，不用频繁加注润滑脂也能保证铰接位置的润滑效果，适合粉尘较大的散料输送车间，减少日常维护的工作量。和链轮啮合的位置，滚子的转动灵活性经过反复校验，不会出现滚子卡死导致齿面硬磨的情况，哪怕是在有少量粉尘的工况下，也能靠转动的滚子把附着在齿面的粉尘带离啮合区，减少磨粒磨损的影响。整链组装后逐节检测铰接灵活性，没有任何一节出现卡滞、偏斜的情况，预拉处理后初始伸长量控制在标准范围内，安装到设备上不用反复调整张紧装置就能直接投入使用。
