木质托盘双链输送承载结构设计

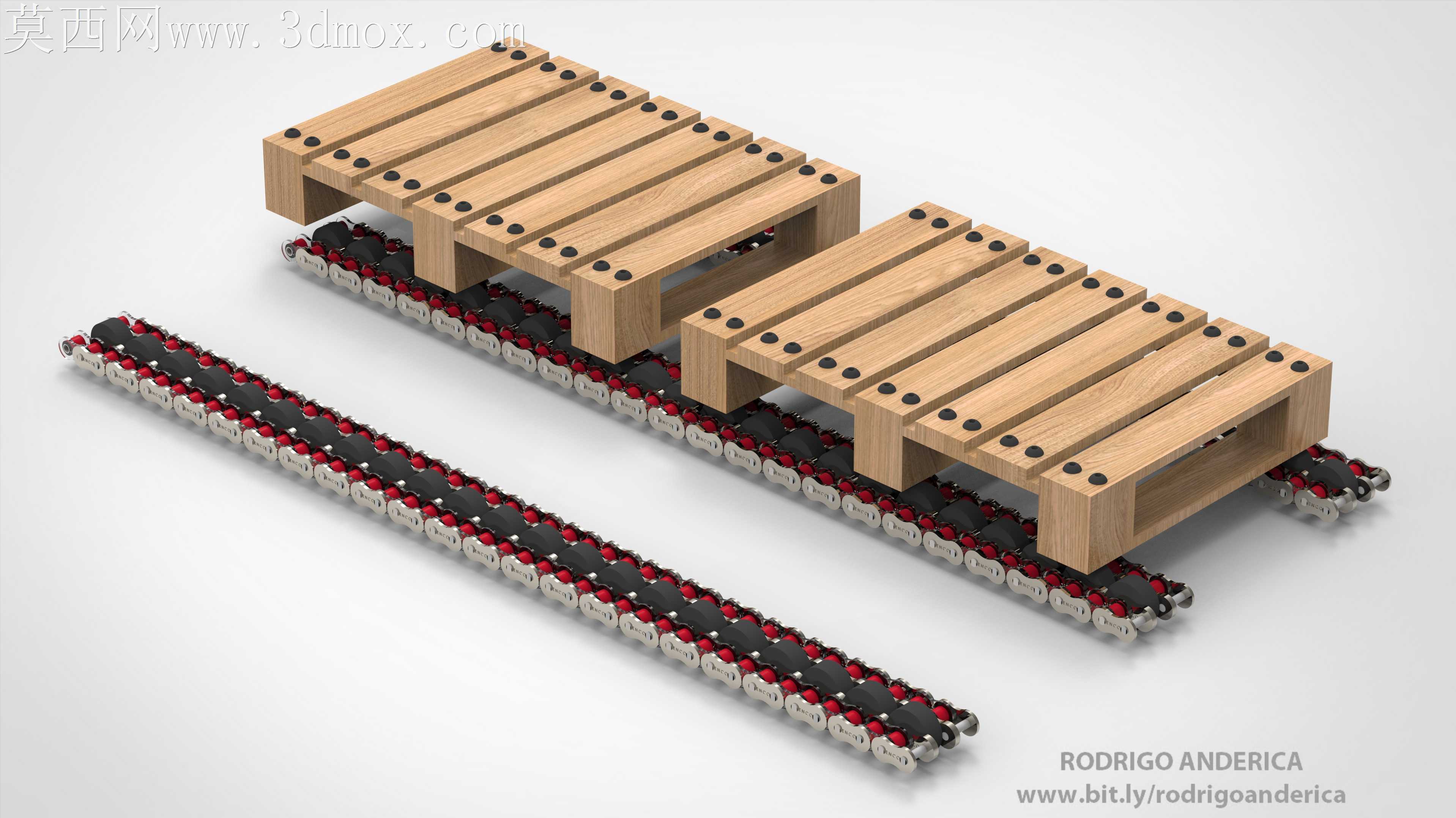

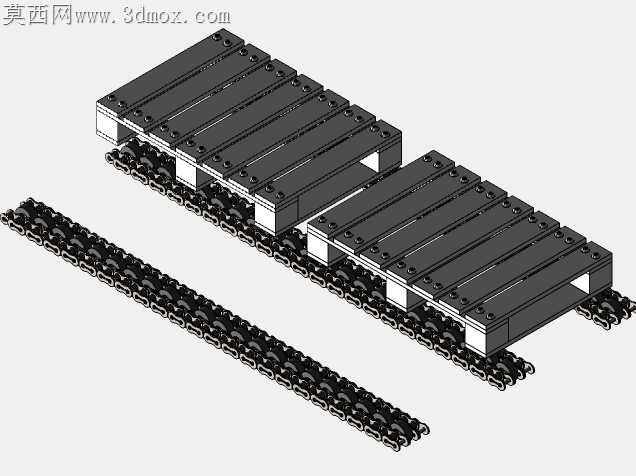

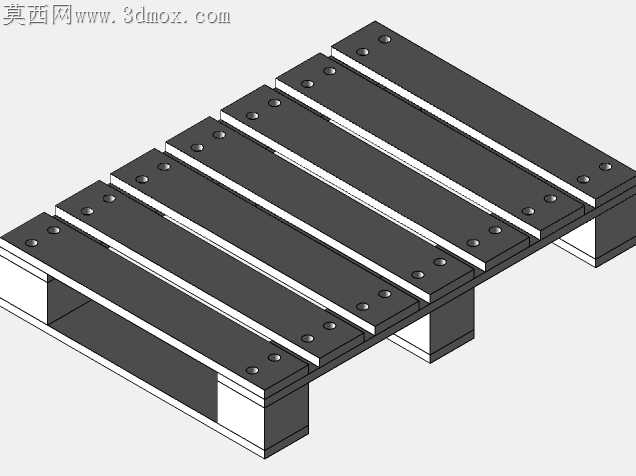

车间重载托盘输送场景里，单链传动偏载掉道、托盘卡滞的故障占比常年居高不下，这套双列链条承载结构恰恰瞄准了这类现场痛点做结构适配。两条平行排布的输送链间距完全匹配标准木托盘的底部支撑跨距，每节链节上的承载凸台高度统一控制在2.5mm，刚好嵌入木托盘底部横梁的预留间隙里，不会因为接触面打滑出现托盘移位。木托盘的板条排布特意避开了链条运行的正上方区域，板条间的预留缝隙既能漏过输送过程中掉落的木屑、包装碎屑，避免碎屑卡进链节铰接处造成卡链，也能减少板条与链条的直接摩擦面积，降低运行时的异响和磨损。链条侧方的导向挡边没有做通长一体式结构，每隔300mm设置一段15mm长的导向块，既能够限制链条横向窜动，又不会因为全封闭挡边积攒杂物，日常清理维护时不用拆解整段护板，用气枪就能吹走缝隙里的积尘。链节的铰接销轴做了端部滚花处理，压装外链板时不会出现销轴转动松脱的问题，内链板与外链板的侧隙预留了0.08mm的公差，哪怕车间里有轻微的粉尘、油污附着，也不会出现链节卡滞转动不畅的情况。托盘底部的支撑脚高度做了统一的尺寸约束，刚好让托盘板条底面与链条上表面保持1.2mm的间隙，只有承载凸台与托盘横梁接触受力，避免整面接触带来的摩擦阻力陡增。双列链条的张紧结构采用了分体式张紧座，两侧张紧量可以独立微调，安装时不用反复校准整根轴的平行度，哪怕机架焊接存在轻微的形位公差，也能通过单独调整张紧量保证两条链条的线速度完全同步，不会出现托盘走偏、一端卡滞的问题。链节上的承载凸台做了微小的倒角处理，托盘上线时哪怕存在10mm以内的位置偏差，倒角也能引导托盘滑入正确的承载位置，不需要操作人员反复对位调整，上下料的效率能提升不少。木质托盘的连接螺钉全部做了沉头处理，螺钉头完全没入木板内部，不会突出表面刮蹭输送线上的其他工件，也不会勾住链条上的凸起部件造成设备骤停。这套结构没有做多余的复杂防护或者冗余承载设计，所有尺寸公差、结构排布都完全适配车间常规木托盘的输送工况，哪怕长时间连续运行，链条磨损、托盘卡滞的故障概率也能降到极低的水平，日常维护只需要定期给链节铰接点加注润滑脂，不需要频繁拆解更换易损件。
