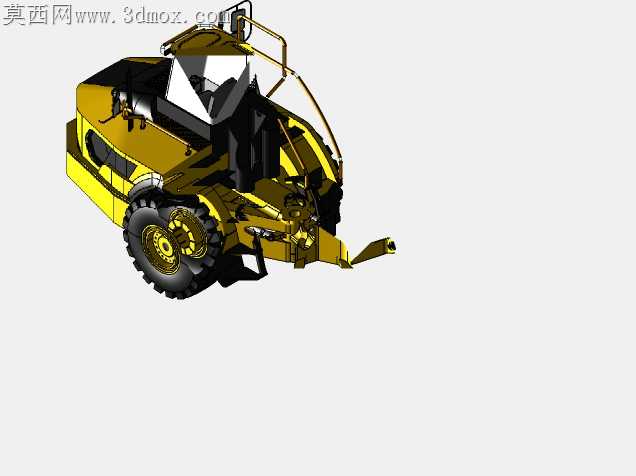

单钢轮振动压路作业机械结构设计

露天路基压实作业里，常规压路设备常出现转向铰接处应力集中开裂、振动轮侧倾压实度不均的问题，这套结构设计从加工适配视角切入，把所有落地加工的公差配合、工艺余量都嵌进了三维结构的细节里。前车架与振动轮的连接支座没有采用常规的一体式铸钢件，而是拆分成了三个可独立铣削加工的组件，支座与车架主梁的连接面预留了0.2mm的铣削找平余量，避免焊接变形导致的支座同轴度偏差，振动轮的轴承安装位特意设计了阶梯式定位止口，压装轴承时不需要额外做工装定位，普通立式压力机就能完成装配，同轴度公差能控制在0.05mm以内，完全满足高频振动下的轴承使用寿命要求。后车架的发动机安装支架没有直接焊接在车架纵梁上，而是设计了带橡胶减震垫的浮动安装座，支架的安装孔做了长圆孔设计，加工时就算出现1mm以内的孔位偏差，也能通过长圆孔调整对位，不需要返工补焊重新钻孔，能大幅降低车间加工的废品率。驾驶室的防滚架采用圆管弯折拼焊结构，每段圆管的相贯线切口都在三维结构里做了坡口预留，切割下料时直接按预留坡口切割，拼焊时不需要现场修磨切口，焊接后的焊缝强度能比无坡口拼接高出40%，防滚架与车架的连接法兰做了加厚处理，法兰上的螺栓孔采用配钻设计逻辑，三维模型里特意标注了配钻的工艺基准，现场装配时直接以车架上的定位销为基准钻孔，不会出现孔位错位导致的螺栓强行剪切受力的隐患。转向铰接处的铰接销设计了注油通道与防尘密封槽，密封槽的尺寸公差按橡胶密封圈的压缩量25%设定，加工时只要按模型标注的公差加工槽宽槽深，装配后就能完全阻挡工地扬尘进入铰接摩擦面，不会出现短时间内铰接销磨损旷量的问题。振动轮内部的激振机构安装腔做了内壁加工余量预留，三维结构里把激振块的旋转轨迹做了全行程干涉检查，就算加工时内壁出现0.3mm以内的加工误差，激振块旋转时也不会剐蹭腔体内壁，不需要后期做内壁打磨处理。整机的所有液压管路走向都在三维结构里做了固定卡扣的安装位设计，卡扣的安装座直接焊接在车架的预设位置，管路装配时不需要现场比划走向、临时焊接固定座，能把管路装配的时间缩短近三分之一，还能避免管路与运动部件剐蹭磨损的问题。后轮的轮边减速机构与轮毂的连接采用花键定位加端面螺栓锁紧的结构，花键的配合公差选了过渡配合，装配时不需要加热就能轻松压装，后期维护拆卸也不会出现花键锈死拆不下来的情况，完全适配工地现场的简陋维护条件。
