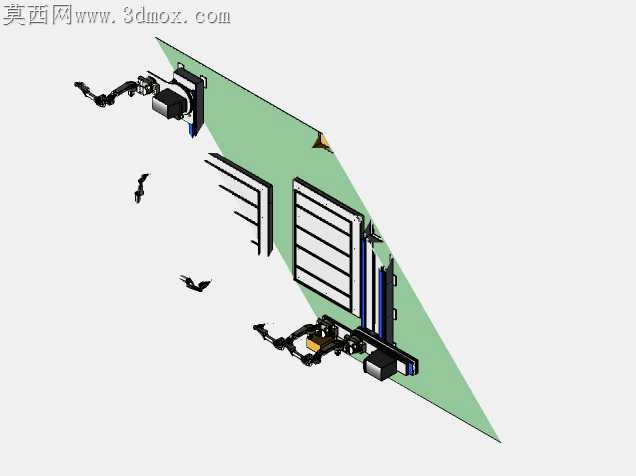

屋顶焊接作业多机器人产线布局方案

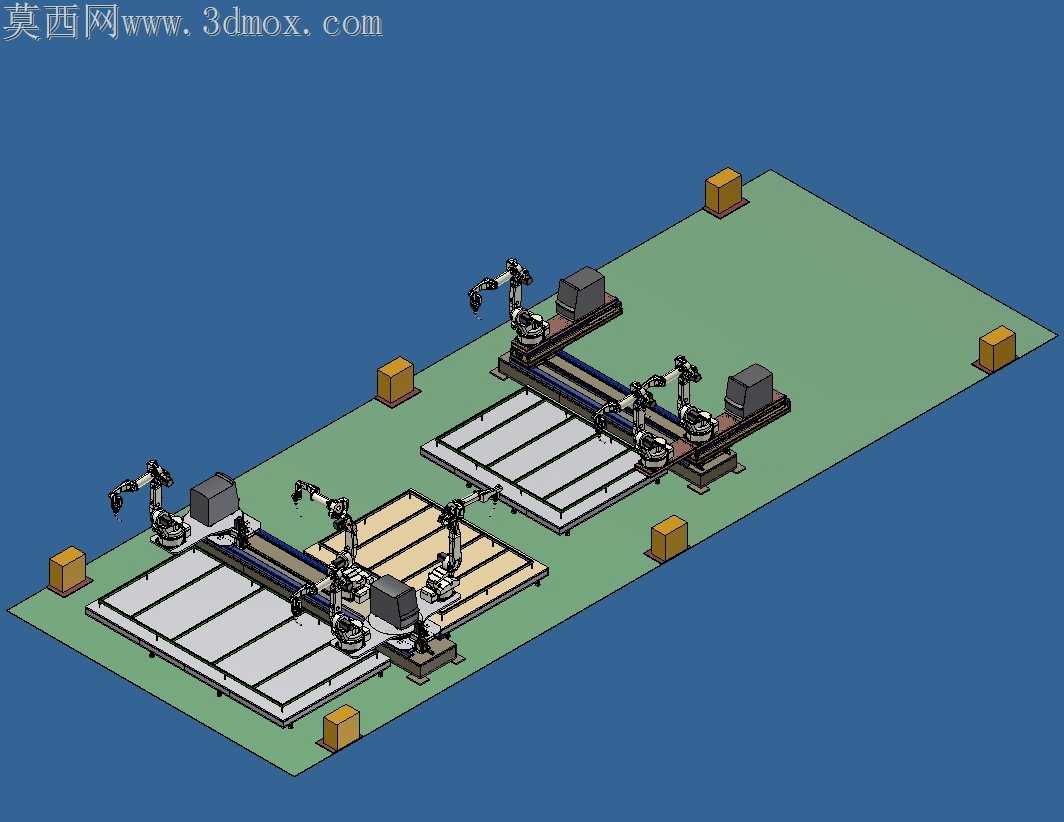

大跨度屋顶构件焊接现场，长期存在人工施焊作业面分散、长焊缝走枪稳定性差、多工位物料周转交叉干扰的痛点，这套多机器人布局方案完全围绕加工适配逻辑做排布，没有照搬通用焊接工作站的固定框架。地面承载基准做了分区硬化标识，每台机器人的地装导轨延伸长度，完全匹配对应工位屋顶构件的焊缝总行程，导轨安装面预留0.2mm/m的水平度调整余量，避免长距离行走时机械臂末端焊枪出现攒动误差。工位之间的木质周转平台高度和导轨基座上平面齐平，待焊构件从暂存区上料时，不需要额外调整顶升高度，就能顺着平台滑入焊接定位工装，减少吊装对位的等待时间。边角处的黄色防撞块不是随意摆放的装饰件，位置刚好卡在机器人第七轴的硬限位触发点外侧150mm处，就算伺服限位出现信号延迟，机械臂底座滑到端部也会先接触防撞块，不会冲出轨体碰伤周边工位的设备。两套并行的焊接单元之间留足了1.8米的检修通道，焊枪清理装置、焊丝桶都布置在通道侧的闲置空间，运维人员更换焊丝、清理焊渣时不需要跨入机器人运动半径范围，从根源上规避作业交叉的安全隐患。每台机械臂的安装座都做了加高处理，刚好适配屋顶构件的倾斜施焊角度，不需要给机械臂额外加装大角度变位辅具，就能让焊枪始终垂直对准焊缝坡口，减少了辅具采购成本，也降低了多轴联动的插补运算误差。物料暂存的方块料架均匀分布在产线外围，每个料架对应一台机器人的上料半径范围，配送人员沿着产线外围通道补料时，不会和内部的焊接作业动线产生交叉，就算产线满负荷运转，物料补给也能同步进行不需要停线等待。导轨旁布置的控制电柜做了下沉式走线，所有线缆都从地面预埋的线槽穿过，不会在地面裸露绊倒运维人员，也能避免焊接飞溅烫坏线缆外层绝缘皮。这套布局没有追求机器人数量的堆叠，每台设备的作业半径、行走行程、物料补给距离都做了精准匹配，完全适配屋顶构件大尺寸、长焊缝、批量焊接的加工需求，落地后能把单批次构件的焊接周转效率提升近四成，还能减少人工施焊时的焊缝质量波动。
