拖车连接用球山牵引连接装置

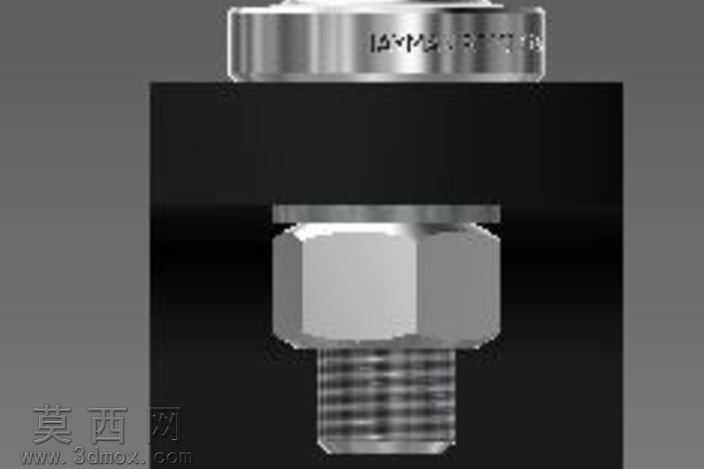

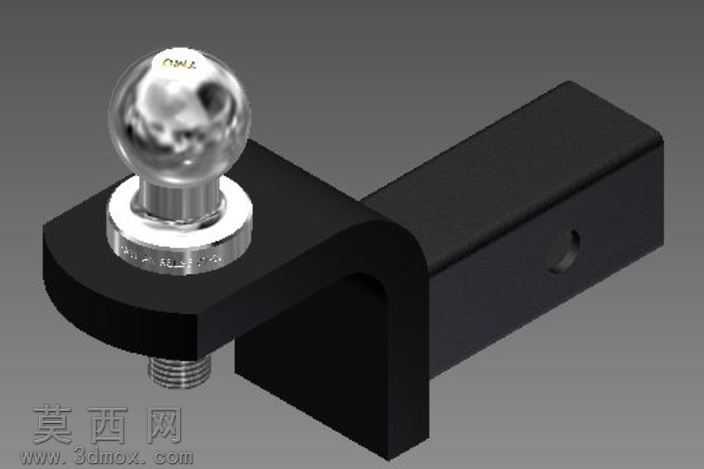

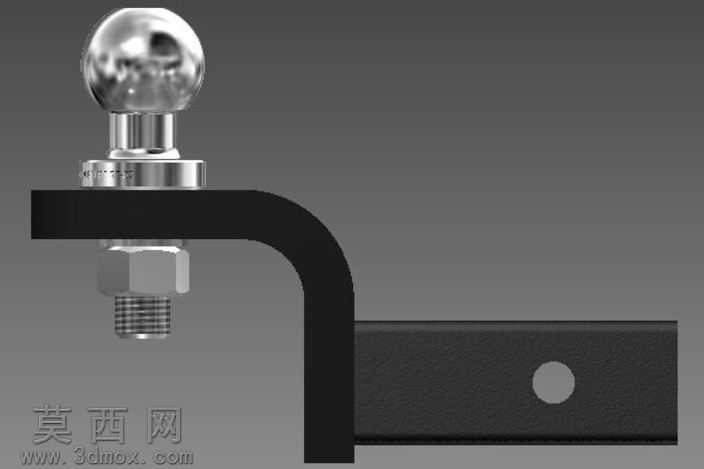

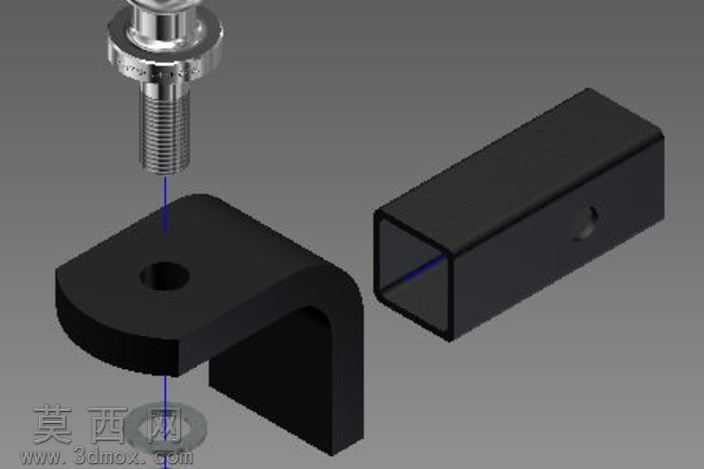

本模型为拖车牵引连接用球山结构，采用三维建模软件完成全参数化设计，建模过程中首先对产品的功能需求进行拆解，明确该部件作为拖车与挂载设备之间核心连接构件的定位，需要兼顾连接强度、安装便捷性与使用可靠性。建模阶段首先绘制基座部分的二维草图，基座采用方型插装结构，匹配标准拖车方口的安装尺寸，对插装段的定位孔进行精准定位，确保安装后可通过插销完成快速锁止，避免使用过程中出现松脱。球头部分采用标准拖车球尺寸设计，建模时对球头的球面度进行严格约束，球头下方的法兰过渡段做圆角处理，分散牵引过程中的应力集中，底部的螺纹连接段按照标准紧固件参数绘制，确保与基座的螺纹孔可实现精准装配。材质分配阶段，球头部分赋予镀铬金属材质，模拟真实产品表面高反光、耐磨的金属质感，对球面的高光反射效果进行参数调整，还原镀铬层的镜面表现；基座部分赋予哑光黑色金属材质，模拟喷塑处理的高强度钢材表面质感，区分不同部件的材质差异，提升模型的真实感。结构设计上，基座的弯折段采用大圆弧过渡，避免直角结构带来的应力断裂风险，插装段的侧面做轻微倒角处理，方便插入拖车方口时的导向对位，球头与基座的连接法兰处增加防滑齿结构细节，提升装配后的紧固效果。渲染阶段采用工作室均匀布光，通过多盏区域光分别打亮球头的高光区域与基座的结构轮廓，添加柔和的环境反射贴图，让金属材质的表现更具层次，同时对模型的装配间隙进行细微调整，还原真实产品的装配公差表现，确保整体模型既符合工程设计的尺寸规范，又具备良好的视觉展示效果，可用于拖车配件的结构展示、安装说明演示以及相关产品的设计参考。
