铃木大排量摩托车后摇臂摆动手臂结构

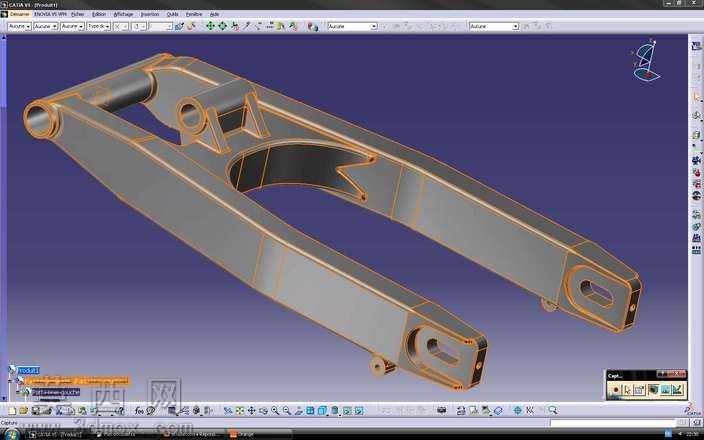

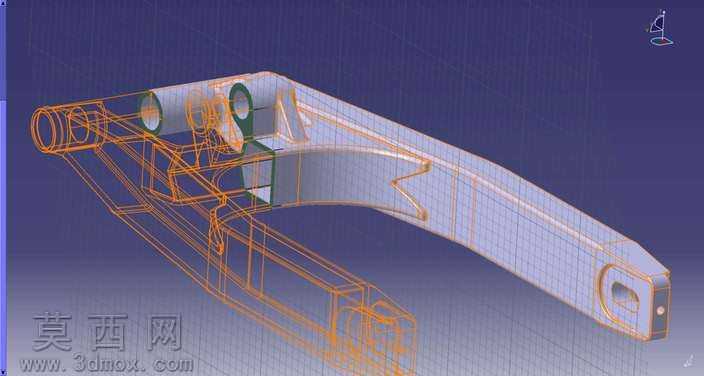

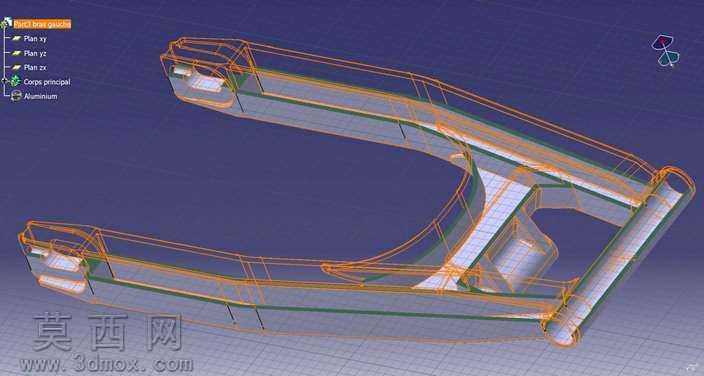

该作品为摩托车后悬挂系统核心承力摆臂的三维建模成果，建模阶段依托CATIA软件完成全参数化结构搭建，全程遵循摩托车底盘零部件的设计规范与力学性能要求。建模初期先梳理摆臂的功能逻辑：作为连接车架与后轮总成的关键部件，摆臂需要承担动力传递、行驶缓冲、侧向支撑的多重作用，因此建模时优先确定前后安装铰点的中心距、轴孔同轴度等核心安装参数，确保后续装配时能与车架、后轮轴、减震器安装位完全匹配。主体结构采用双梁式布局设计，建模时先绘制两侧纵向主梁的闭合轮廓草图，通过凸台命令生成基础实体，再对主梁进行拔模、圆角处理，还原实际冲压焊接构件的工艺特征；前端的车架连接铰孔采用同轴双衬套安装结构，建模时严格保证两个铰孔的同轴度公差，预留出衬套压装的间隙量，同时在铰孔周边设计加强筋结构，通过加强筋提升前端铰接位置的抗扭强度，避免激烈驾驶时铰接位置出现应力开裂。中部的减震器安装位采用凸台加厚设计，建模时单独绘制安装凸台的轮廓，与主梁实体进行布尔合并，同时加工出减震器连接螺栓的过孔与定位面，保证减震器安装角度符合原厂悬挂几何设定。后端的后轮轴安装位设计为长条形调节槽结构，建模时精准绘制调节槽的轮廓与两端圆弧，预留出后轮轴的滑动调节空间，同时在调节槽外侧设计链条调整器的安装卡位，还原实车的链条张紧调节功能。材质与渲染阶段，主体结构赋予金属哑光灰的钢材材质，还原原厂钢制焊接摇臂的表面质感，对零件的棱边位置添加橙色轮廓线高亮显示，清晰呈现各部分的结构分界与焊接位置特征；铰孔内壁、安装贴合面赋予机加工金属材质，体现装配面的加工精度。整个建模过程兼顾结构准确性与工艺还原度，既完整呈现了摆臂的外部造型，也还原了内部的加强结构、安装定位特征，可用于摩托车改装设计参考、底盘结构教学演示、零部件力学仿真分析等场景，模型的所有安装参数均参照实车测量数据设定，具备较高的实际参考价值。
