多规格18650锂电池固定护座结构设计

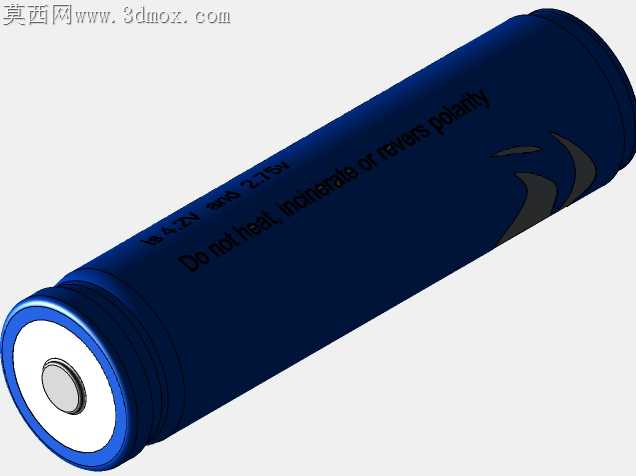

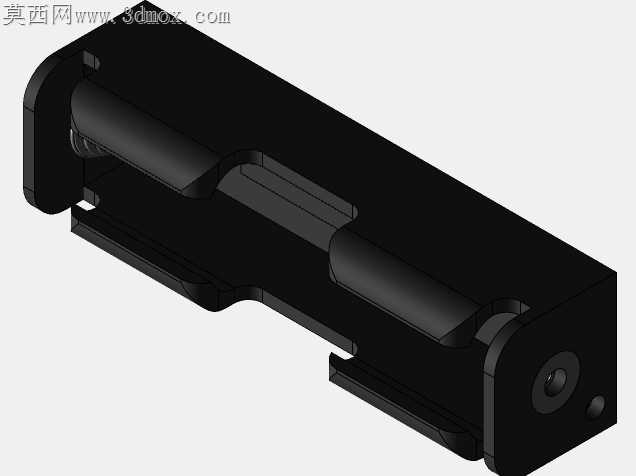

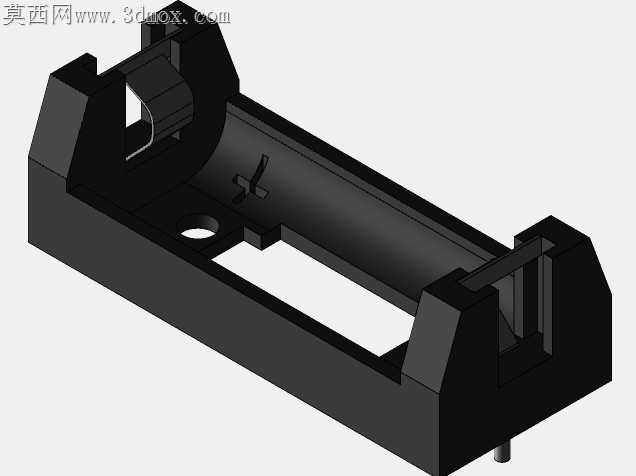

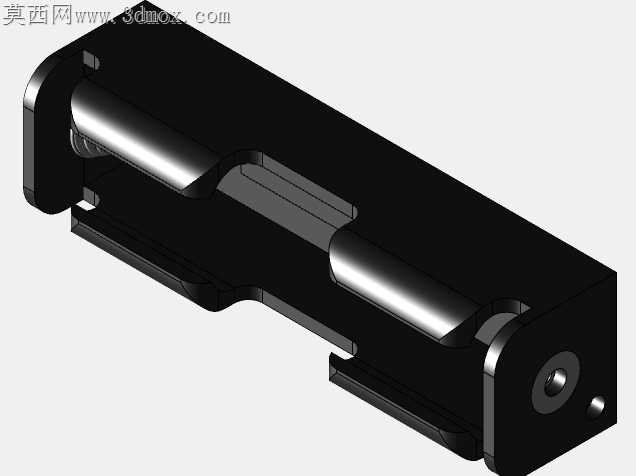

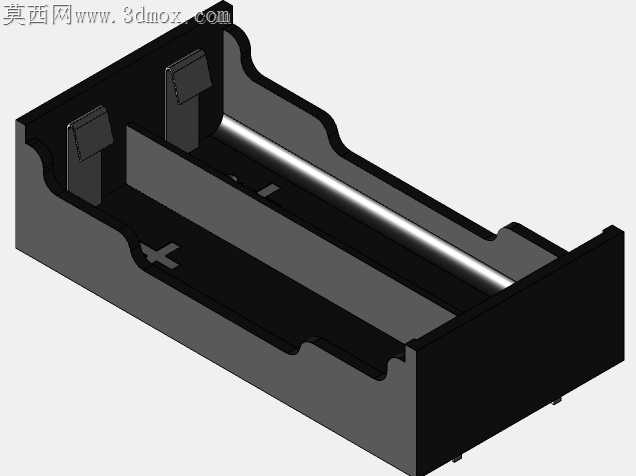

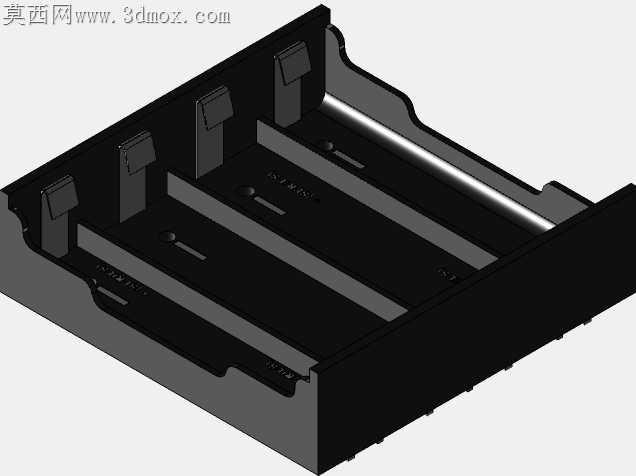

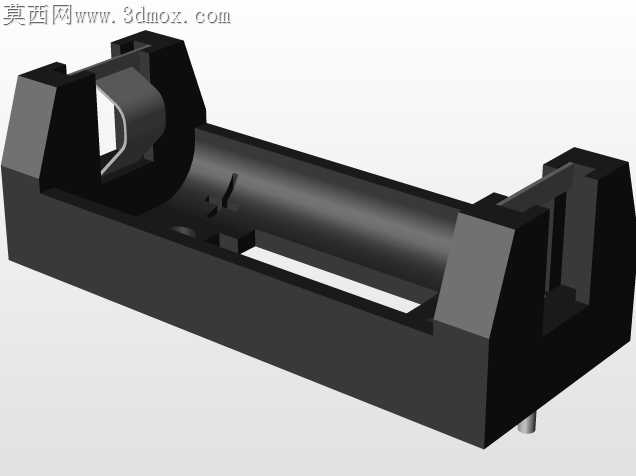

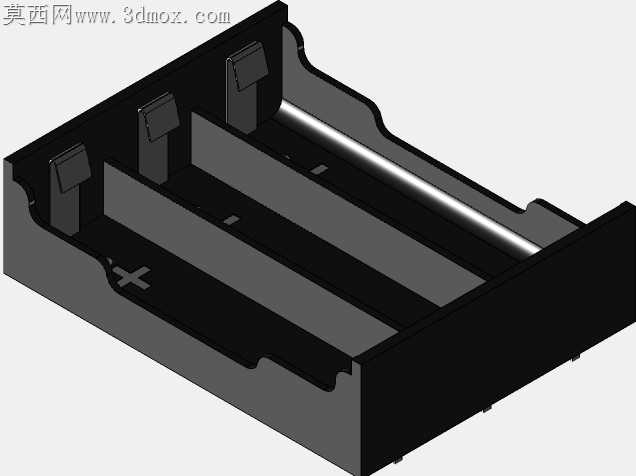

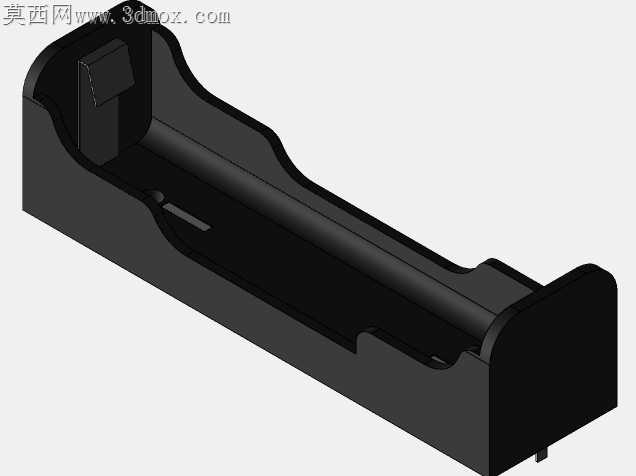

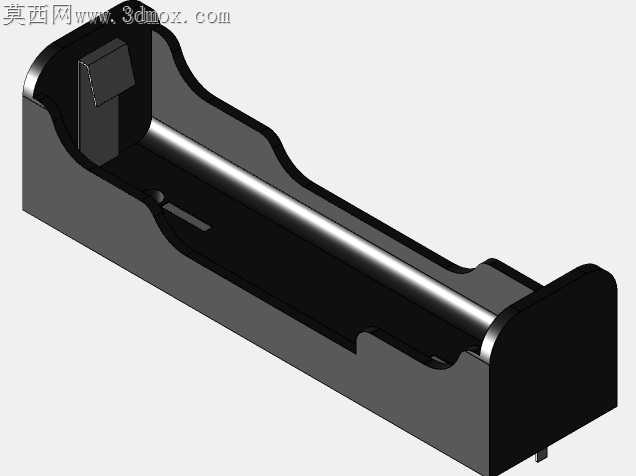

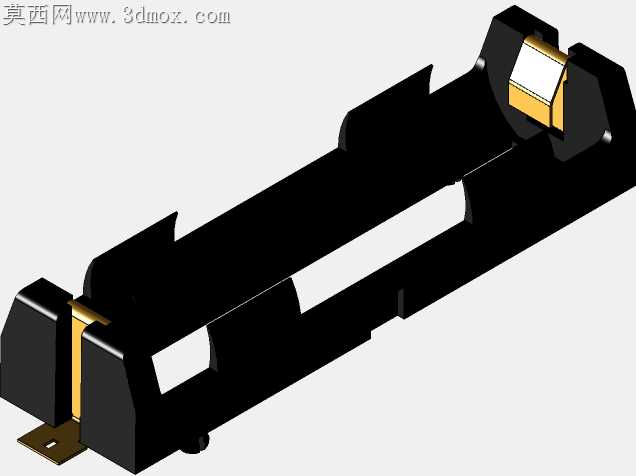

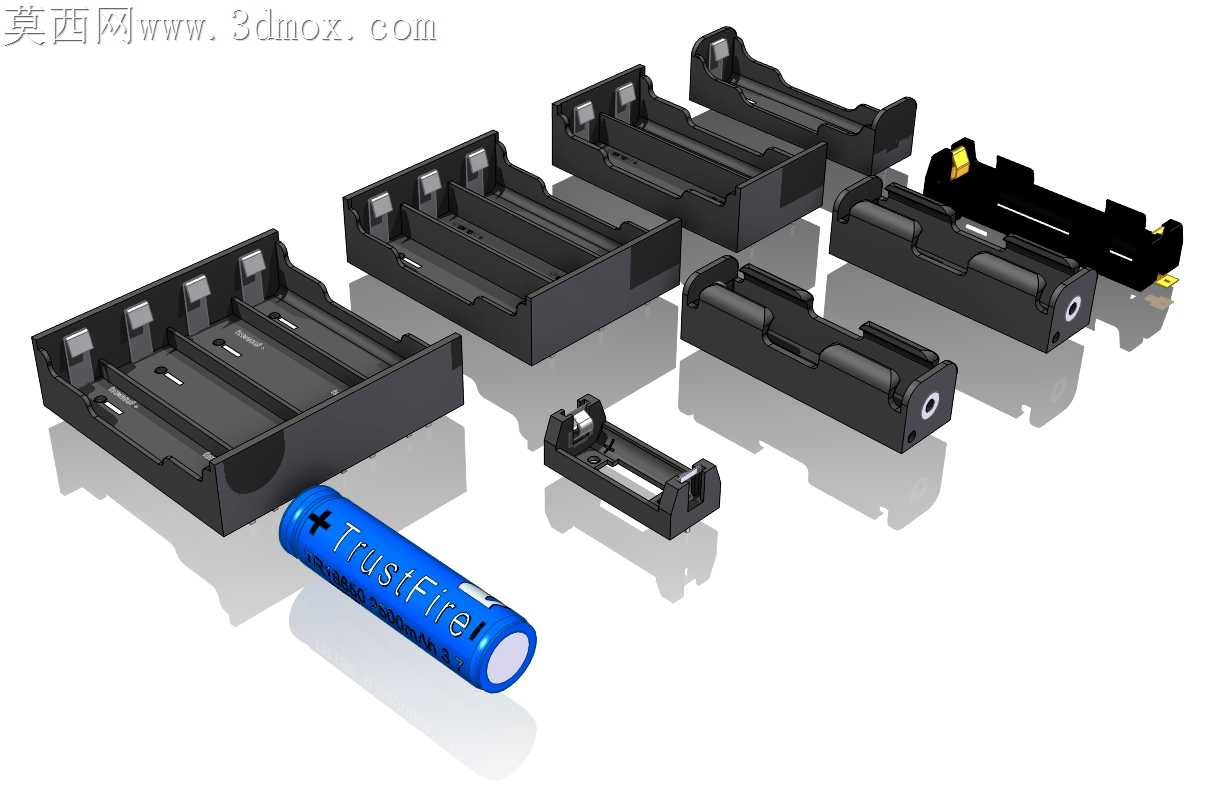

消费电子与小型储能设备的电池仓装配环节，最容易被忽略的隐患就是电芯与仓壁的硬接触磨损，以及多电芯排布时的错位短路风险，常规一体式电池座往往只能适配单一电芯数量，换用不同串并方案就要重新开模，小批量试制阶段的成本浪费十分明显。这套护圈结构覆盖单节、双节、三节、四节等多种电芯排布规格，所有卡扣位的拔模斜度统一控制在1.5度，既适配注塑成型时的脱模需求，又不会因为斜度过大导致电芯装入后出现旷量。每款护座的电芯卡位内侧都做了0.2mm的微凸筋设计，电芯推入时凸筋产生微量形变抱紧电芯侧壁，不需要额外打胶就能避免运输或使用过程中电芯窜动，凸筋的排布特意避开了电芯外皮的接缝位置，防止长期挤压磨破外皮引发绝缘失效。不同规格护座的外侧统一设置了可拼接的卡槽与卡舌，多组护座并排组装时可以直接卡合定位，不需要额外设计固定支架，拼合后的累计公差控制在0.1mm以内，刚好匹配常规电池仓的内壁安装尺寸。护座两端的电极避让位做了翻边强化处理，翻边高度比镍片焊接位高出0.3mm，即使焊接时镍片出现轻微偏移，也不会接触到相邻电芯的侧壁造成短路，避让位的开口尺寸刚好适配常规点焊机的焊头行程，不需要额外调整焊接参数就能完成作业。单节款护座还额外做了防反装的凸台设计，凸台位置对应电芯负极的绝缘凹槽，电芯正装时可以顺利推入，反装时会被凸台挡住无法卡入，从装配源头避免反接烧毁电路的问题。所有护座的边角都做了R0.5的圆角处理，没有尖锐的披锋位，装配时不会划伤操作人员的手套，也不会刮破电芯的外包热缩膜。针对不同应用场景的壁厚差异，护座的加强筋排布做了差异化调整，手持设备用的薄款护座筋位厚度控制在0.8mm，兼顾轻量化与结构强度，储能设备用的厚款护座筋位厚度加到1.2mm，能承受更大的冲击载荷不会开裂。
