科幻风格定制款巡航摩托结构设计

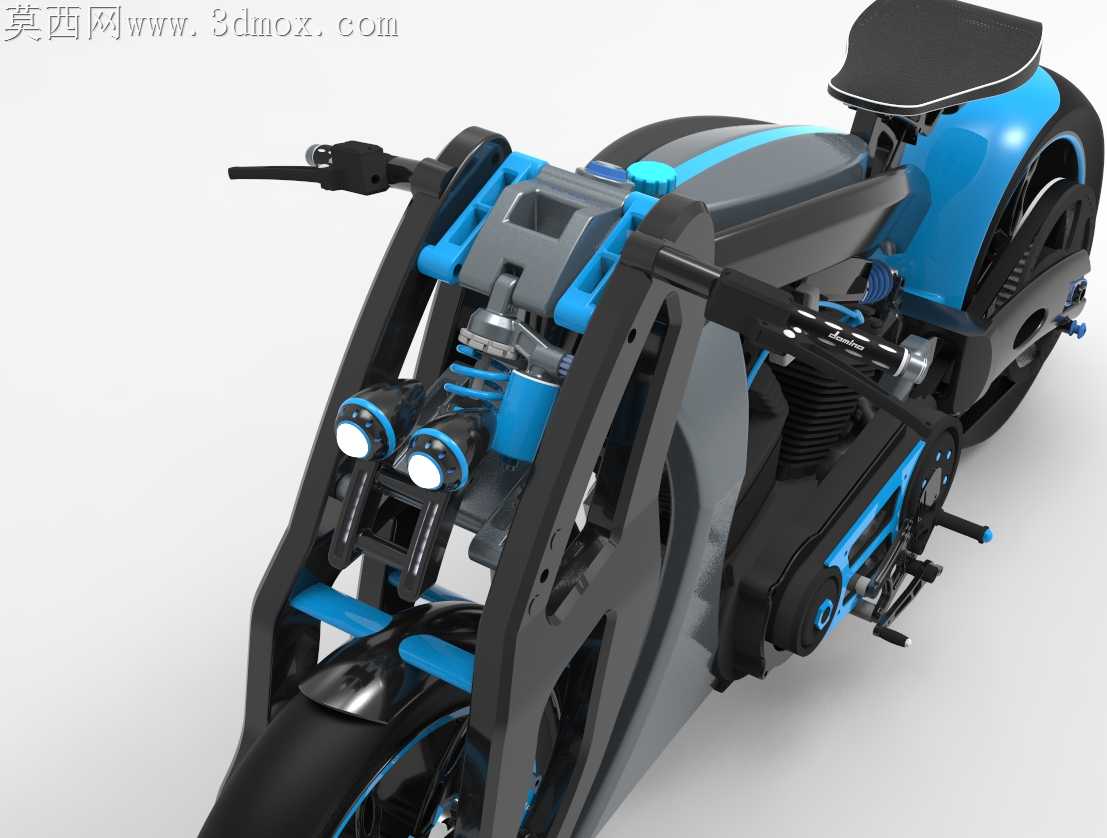

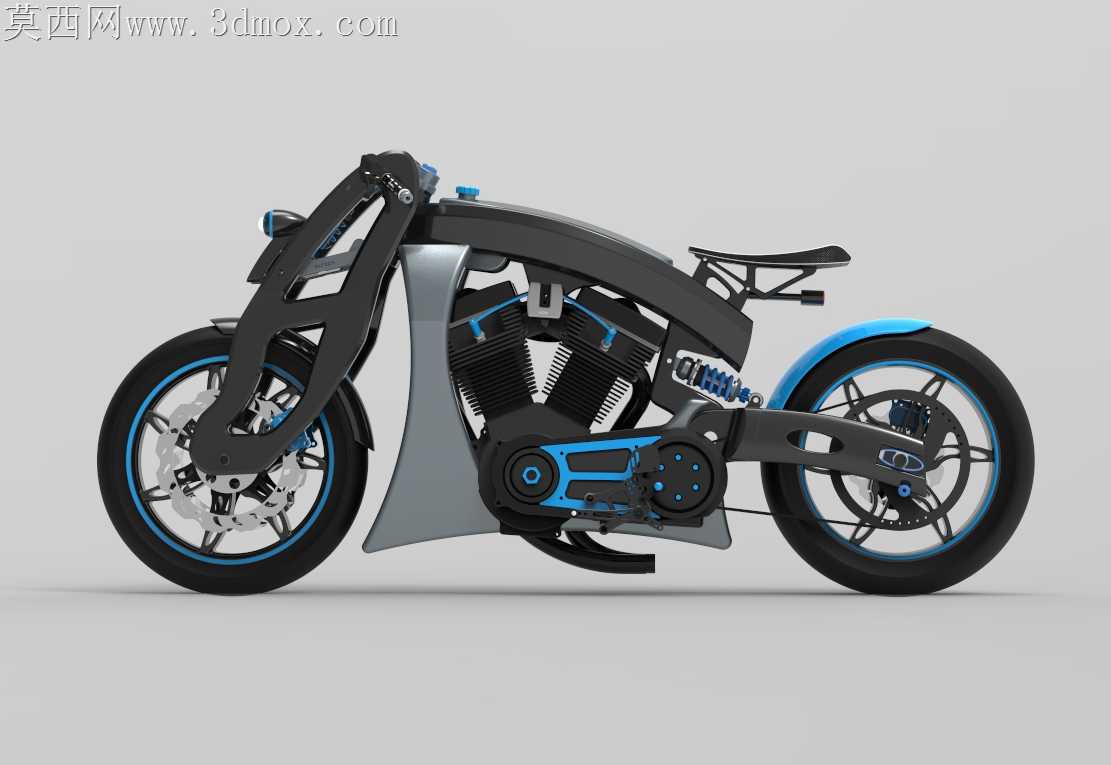

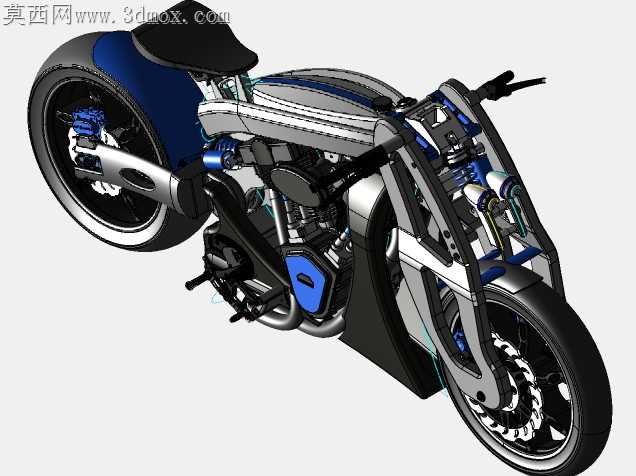

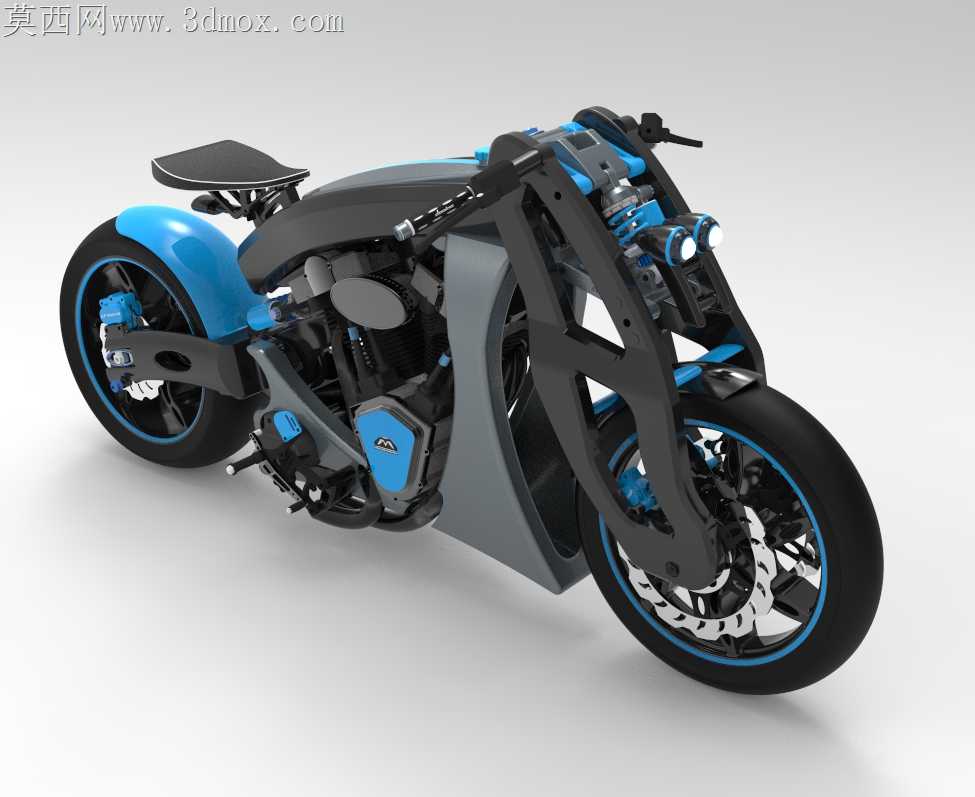

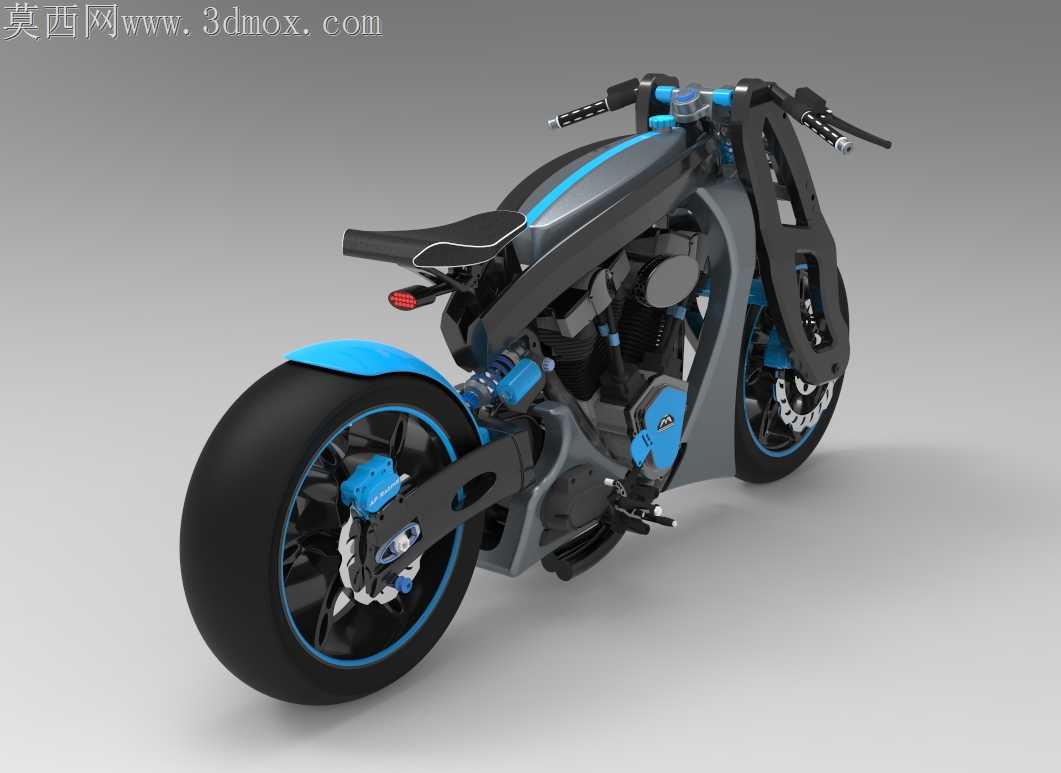

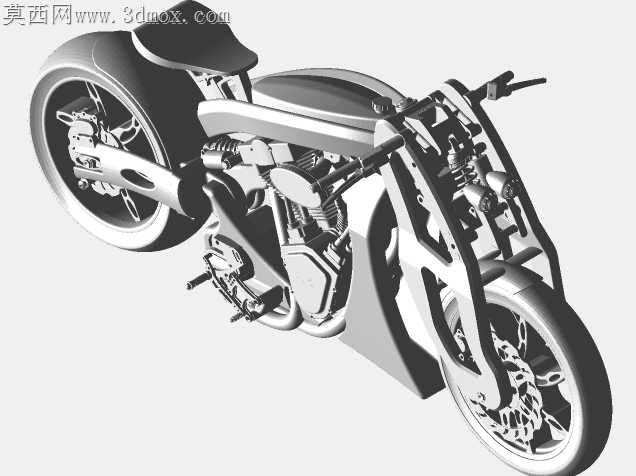

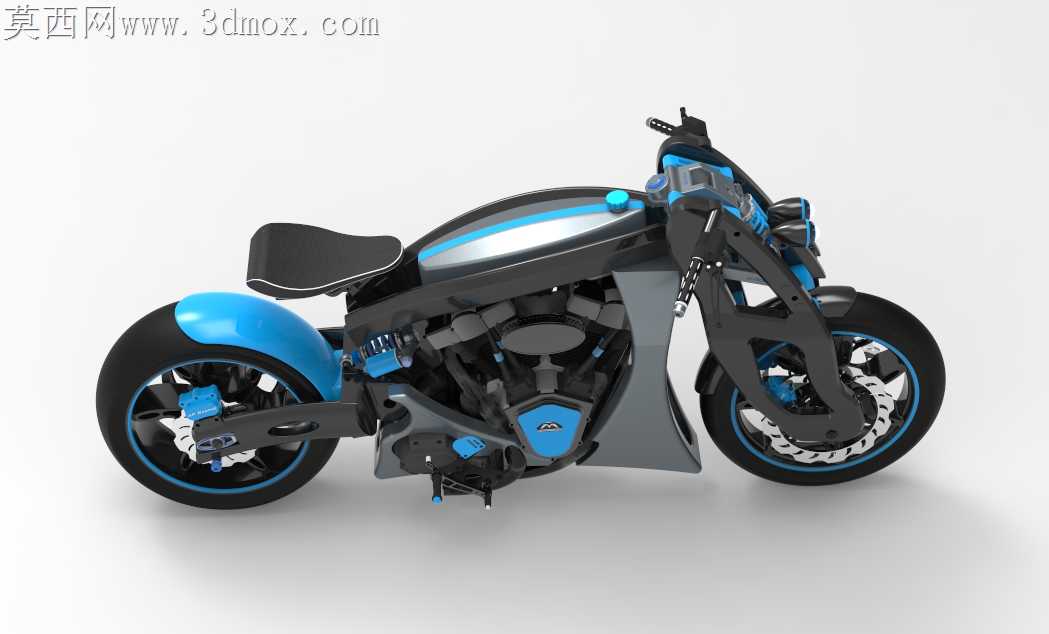

外露式单摇臂前悬的加工精度偏差，很容易在整车落地后出现前轮偏摆、制动抖动的隐患，这套定制摩托的结构设计从一开始就把加工适配的细节嵌进了每一处连接位。前悬的异形主支撑臂没有做整根一体化铣削的激进设计，而是拆分成三个可独立装夹的加工单元，主臂的中空腔体预留了0.3mm的精加工余量，既可以适配五轴机床的摆头加工行程，也能避免整料铣削带来的应力变形，装夹时不需要定制复杂的异形工装，普通的平口钳配合角度垫块就能完成全部加工工序，大幅降低了小批量定制的加工成本。轮毂边缘的蓝色装饰环没有采用胶粘固定的方案，而是在轮辋内侧设计了一圈嵌入式卡槽，装饰环压入后靠橡胶密封圈的涨紧力固定，既避免了长期骑行震动导致的饰件脱落，也不需要在轮辋表面打孔破坏轮毂的结构强度，轮辐上的通风孔边缘全部做了R2的圆角过渡，不会在数控铣削时留下应力集中的锐角缺口。车身中部的覆盖件没有追求极致的薄度，而是在覆盖件内侧设计了交错的加强筋，筋位厚度控制在2mm，既可以让ABS注塑件的壁厚保持均匀避免缩痕，也能在车辆发生轻微倾倒时靠筋位分散冲击力，不会一摔就出现大面积碎裂。座椅下方的电池仓预留了通用规格的安装位，不需要额外修改车架就能适配市售的常规启动电池，线束的走线路径全部藏在主车架的空腔内部，外侧只预留了检修用的小盖板，日常维护时不需要大面积拆车就能排查线路故障。油箱的造型贴合车架的上沿曲线，曲面过渡处的曲率连续控制在G2级别，钣金冲压时不会出现局部拉裂的问题，油箱盖的位置避开了骑行时腿部的接触区域，不会出现顶腿的不适感。前后制动盘的连接法兰做了偏心微调的结构，装配时可以靠法兰的微调量抵消刹车盘的端面跳动公差，不需要靠反复打磨垫片来调整制动间隙，装配效率能提升近四成。后轮的单摇臂轴孔做了分级公差设计，轴承位的公差严格控制在H7区间，摇臂转动的间隙控制在0.05mm以内，既不会出现转动卡滞，也不会因为间隙过大出现行驶时的后轮晃动。脚踏的安装位预留了三个调节孔位，可以适配不同身高骑手的骑行姿态，不需要额外改装就能满足不同的使用需求。
