30英寸桁架结构带式输送机三维设计

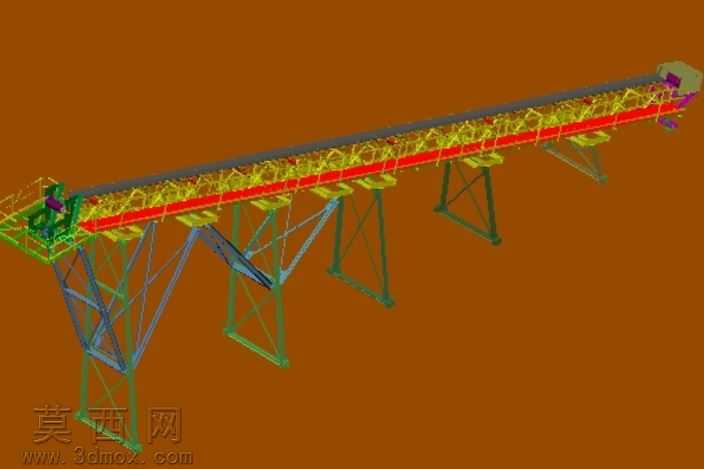

本模型为30英寸规格的桁架式带式输送机三维设计作品，建模过程中严格遵循散料输送设备的设计规范，对整机各组成部分进行了精细化的参数化建模。首先完成主体桁架结构的搭建，采用型钢拼接的格构式桁架作为主梁承载结构，建模时精准还原了弦杆、腹杆的连接节点，每一处杆件的拼接位置、支撑角度都经过尺寸校核，保证桁架结构的受力合理性，同时还原了多组落地式三角支撑支架，支架与主梁的连接位置、斜向加强撑的布局都完全参照实际工程设计，确保整机支撑结构的稳定性。输送部分以红色橡胶输送带作为核心承载部件，建模时还原了输送带的张紧结构、两端的传动滚筒与改向滚筒组，对滚筒的轴系、轴承座安装位、端部驱动装置的连接结构都做了细节刻画，同时还原了输送带两侧的挡料结构、桁架上的托辊组排布，托辊的间距、安装倾角都符合带式输送机的设计标准，保证物料输送过程中不会出现撒料、跑偏问题。渲染阶段采用差异化材质区分各部件：主体钢结构桁架与支架采用金属绿的防锈漆材质，还原工业设备的涂装质感，表面添加细微的漆面颗粒纹理提升真实感；输送带采用哑光红色橡胶材质，添加轻微的表面磨损纹理模拟实际使用状态；驱动端的电机、护罩等部件采用深灰金属材质，区分不同功能模块；背景采用纯色棕底突出整机结构，通过光影设置凸显桁架的空间格构层次，让各部件的装配关系清晰可见。设计思路上，该模型针对长距离散料输送场景，采用桁架式主梁相比实体梁结构大幅降低自重，同时保证足够的结构刚度，多组独立落地支架可适应不同的场地地形，便于现场安装调整，整机结构模块化拆分清晰，可直接用于输送方案展示、结构校核、工程施工参考等场景，各部件的建模精度满足装配干涉检查、工程出图的使用需求。
