带振动功能的皮带式物料输送设备

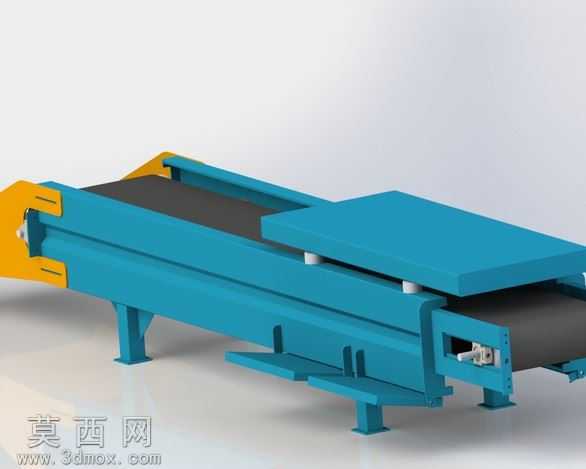

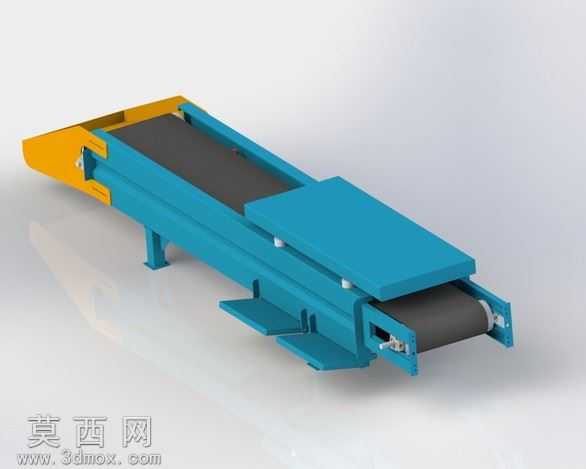

本模型为带振动功能的皮带式输送机三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循工业输送设备的实际生产尺寸比例进行设计，完整还原了设备的各个功能模块。模型主体框架采用型钢焊接式结构设计，建模时对机架的支撑腿、侧梁、横梁等结构做了等比例还原，支撑腿底部设置有安装固定的底板结构，可模拟实际设备与地面的安装固定场景。输送部分采用标准平皮带结构，建模时还原了皮带的张紧调节机构、两端的传动辊筒结构，辊筒与机架的连接轴承座也做了细节刻画，能够清晰展示皮带输送的传动逻辑。设备中部设置有独立的振动功能模块，该模块通过支撑柱与主输送机架连接，模块下方设置有振动驱动的安装位，可模拟振动给料、振动整平物料的工作场景，振动模块与主皮带输送面的衔接处做了平滑过渡设计，避免物料输送过程中出现卡滞问题。设备两端设置有黄色的导向护板结构，建模时还原了护板与机架的螺栓连接细节，护板的弯折角度经过优化，能够有效防止物料在输送过程中从皮带两侧掉落。渲染阶段采用工业产品常用的哑光金属材质与橡胶材质区分不同部件，机架部分赋予蓝色工业烤漆材质，还原真实设备的涂装效果，皮带部分赋予黑色哑光橡胶材质，辊筒、螺栓等标准件赋予金属镀锌材质，导向护板赋予黄色警示漆材质，通过不同材质的区分让设备各部分结构清晰可辨。设计思路上兼顾了普通皮带输送机的连续输送能力与振动输送的物料整平、松散物料促流功能，既可以单独作为短距离物料输送设备使用，也可以对接生产线的上下料工位，通过振动模块实现物料的均匀排布，适配散料、小件工件的输送需求，模型的各个部件均为可编辑的实体特征，可根据实际使用场景调整机架长度、皮带宽度、振动模块的振幅参数，能够直接用于方案展示、结构教学、虚拟仿真等场景，完整呈现了振动皮带输送机的结构组成与工作原理。
