汽车工件自动化输送检测一体机结构

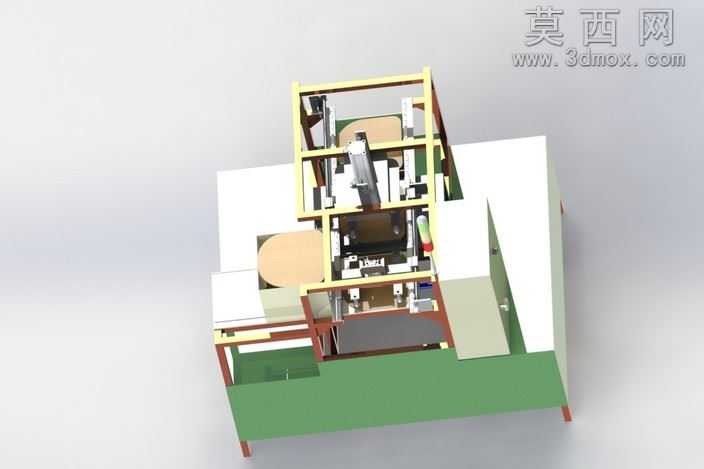

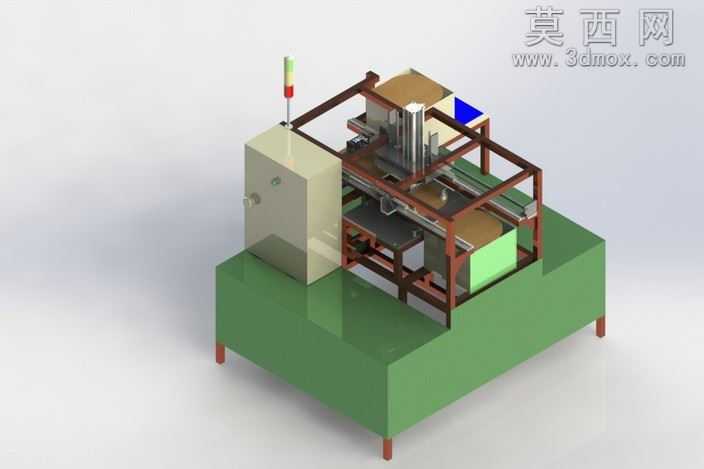

该三维模型为面向汽车零部件加工工序设计的自动化输送作业设备，整体采用模块化分层设计思路，在三维建模过程中严格遵循机械设计装配逻辑，自下而上完成基座、机架、输送模组、执行机构、电控单元的全零件建模与配合约束。模型底部为一体化绿色涂装设备基座，采用方钢焊接框架外覆钣金蒙皮的结构，底部配置可调式支撑脚杯，可实现设备水平度调节与地面隔振，建模时对基座的焊缝预留、钣金折弯圆角、脚杯调节螺纹段都做了精细化还原，保证结构的工程合理性。中部为棕褐色方钢搭建的设备主机架，机架内部铺设双层倍速链输送线体，线体两侧设置导向挡边与工件定位挡停机构，可实现汽车类工件的定点停位与工序流转，建模过程中对输送链的链节、链轮啮合结构、挡停气缸的安装位都做了参数化绘制，可直接导出工程图用于生产加工。机架左侧独立设置浅灰色密封电控柜，柜体表面设置门锁、散热格栅与操作按钮安装位，柜体顶部伸出红黄绿三色状态警示灯，可实时反馈设备运行、待机、故障三种工作状态，建模时对电控柜的内部安装导轨预留空间、柜门铰链开合结构都做了干涉校验，避免实际装配时出现部件碰撞。机架上部集成多组立式执行机构，包含压装组件、检测工位与工件定位模组，可在输送线停位时自动完成工件的压紧、检测与工序作业，线体末端设置工件出料导向结构，可衔接下一工序的加工设备。渲染阶段采用工业设备写实材质方案，基座赋予哑光绿色喷塑材质，方钢机架赋予棕褐色烤漆金属材质，电控柜赋予浅灰色冷轧板喷塑材质，输送链赋予镀锌金属质感，三色灯分别赋予红、黄、绿半透明透光材质，所有材质均添加合理的粗糙度与环境反射参数，还原真实工业设备的视觉效果。整体结构设计紧凑，各功能模组分区明确，既保证了工件输送的流畅性，又集成了工序作业功能，可直接用于汽车零部件生产线的方案展示、结构优化与工程出图，建模过程中所有配合面均做了公差预留，符合自动化输送设备的设计规范。
