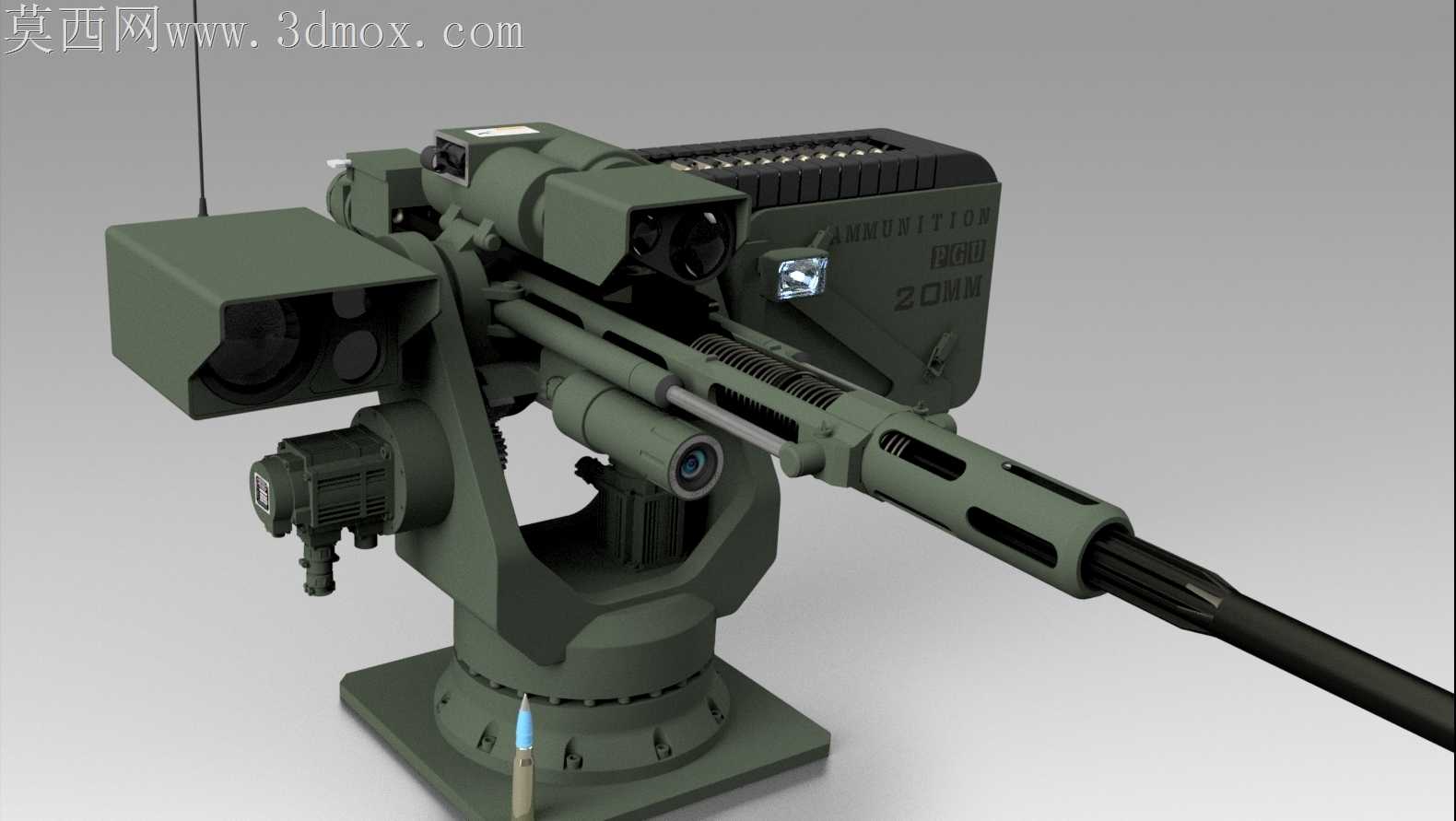

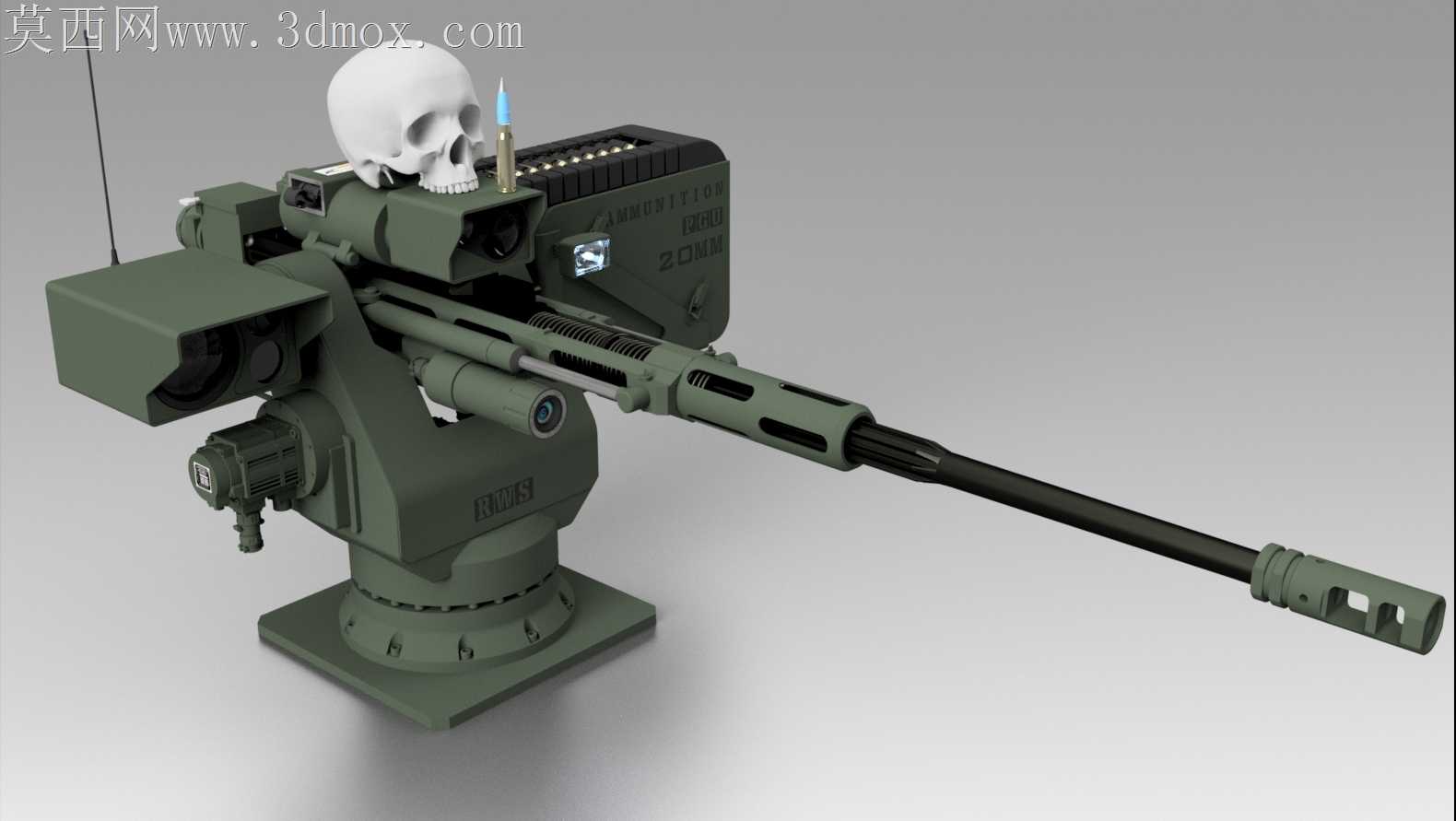

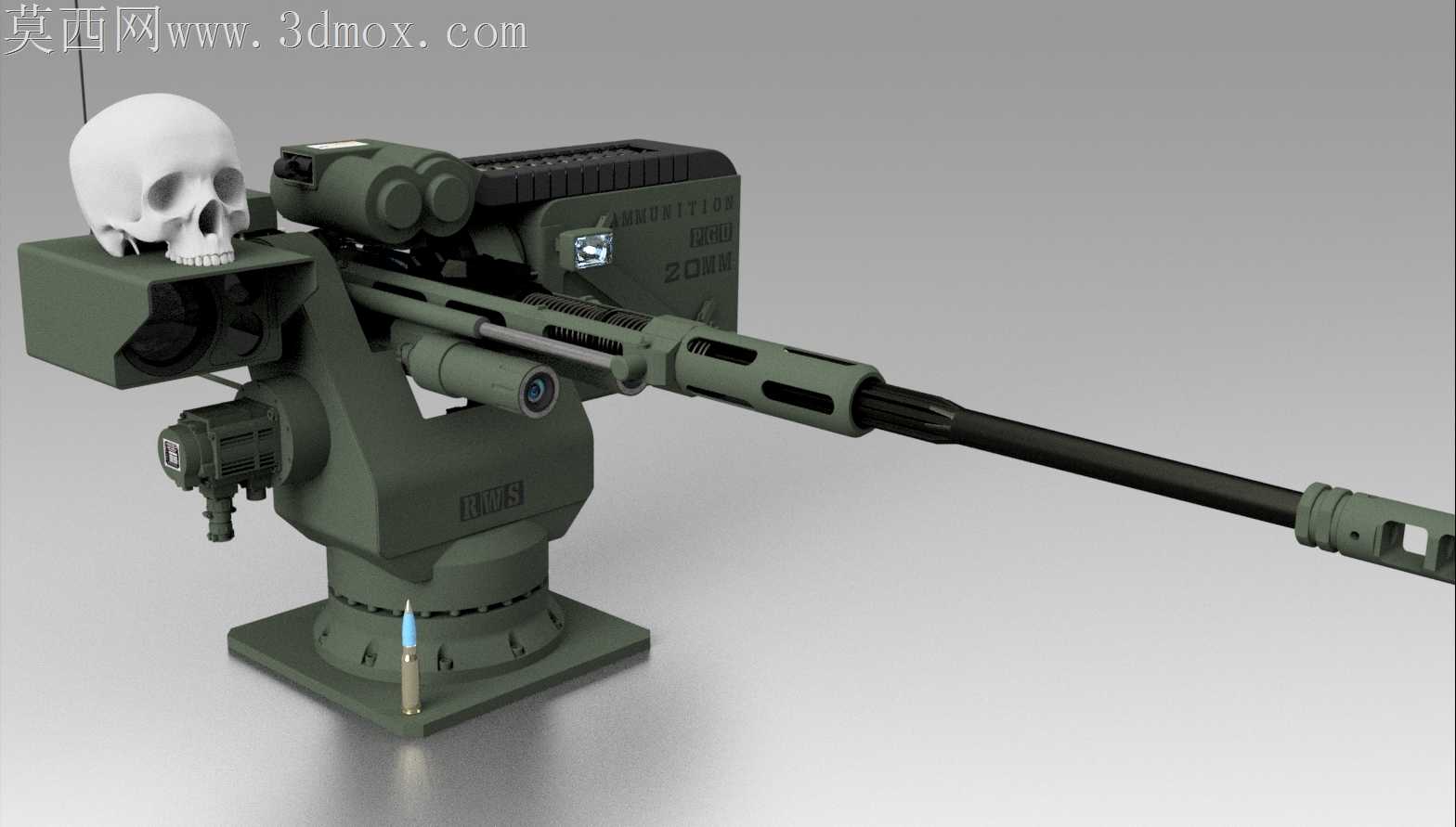

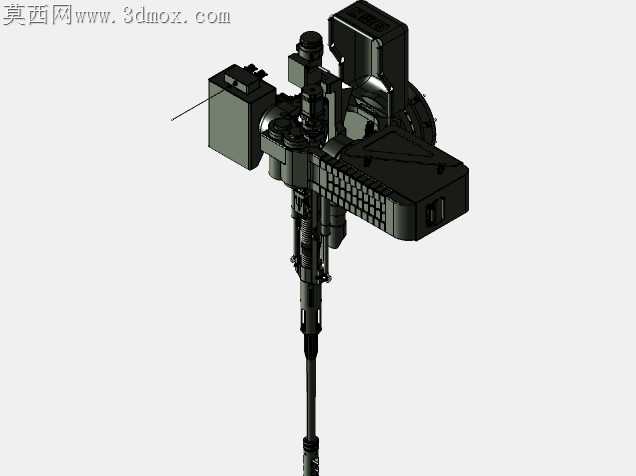

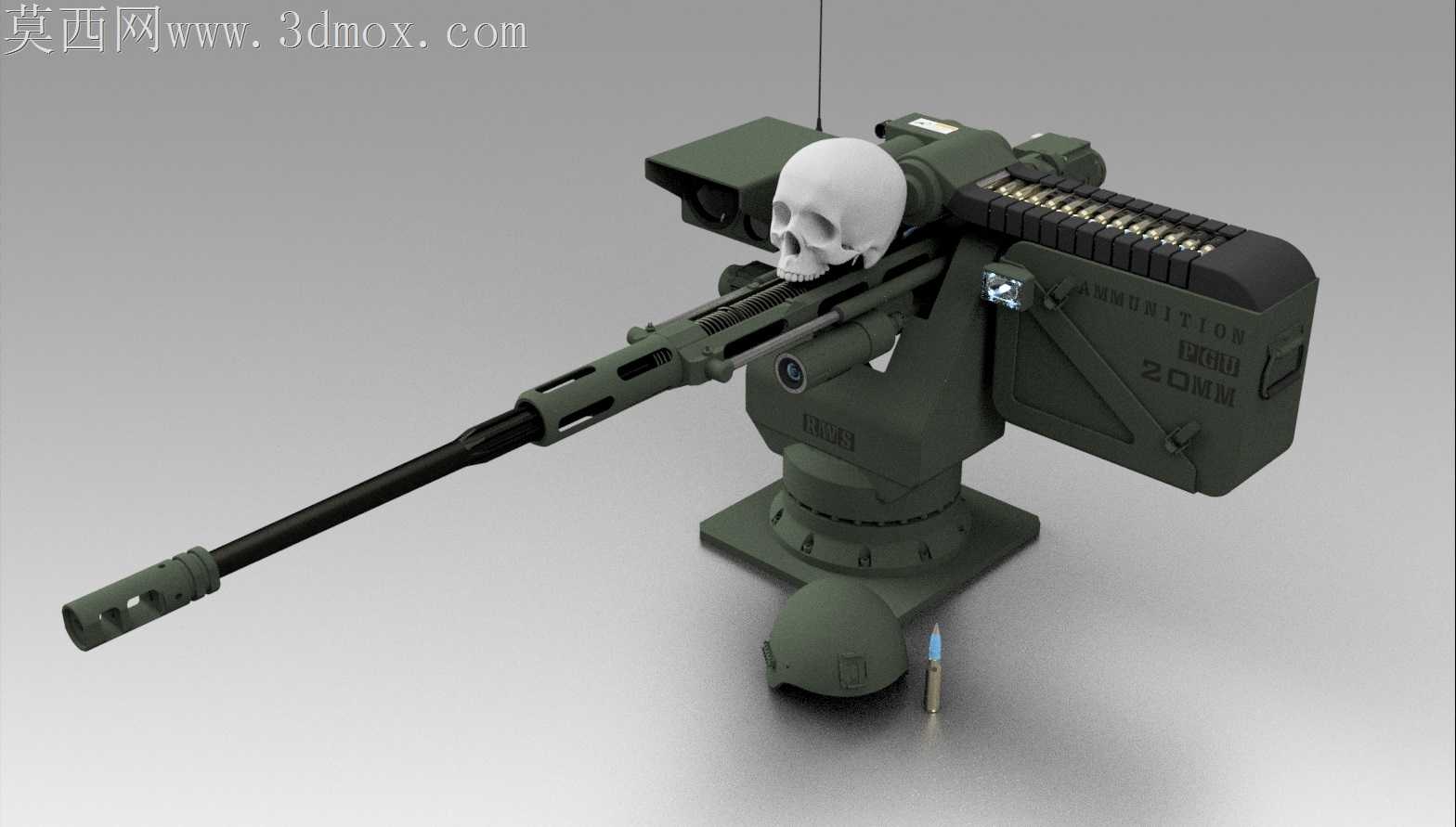

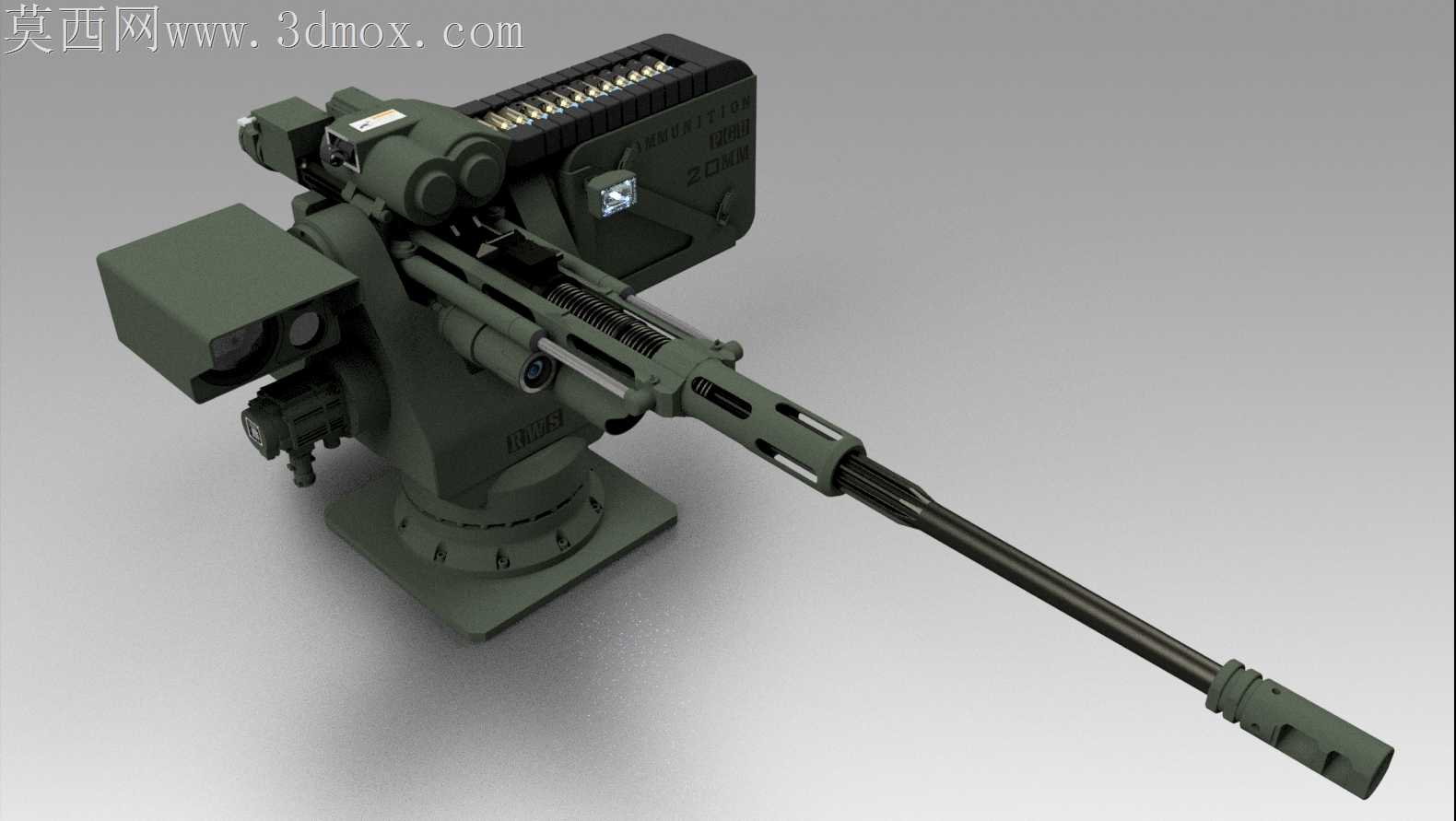

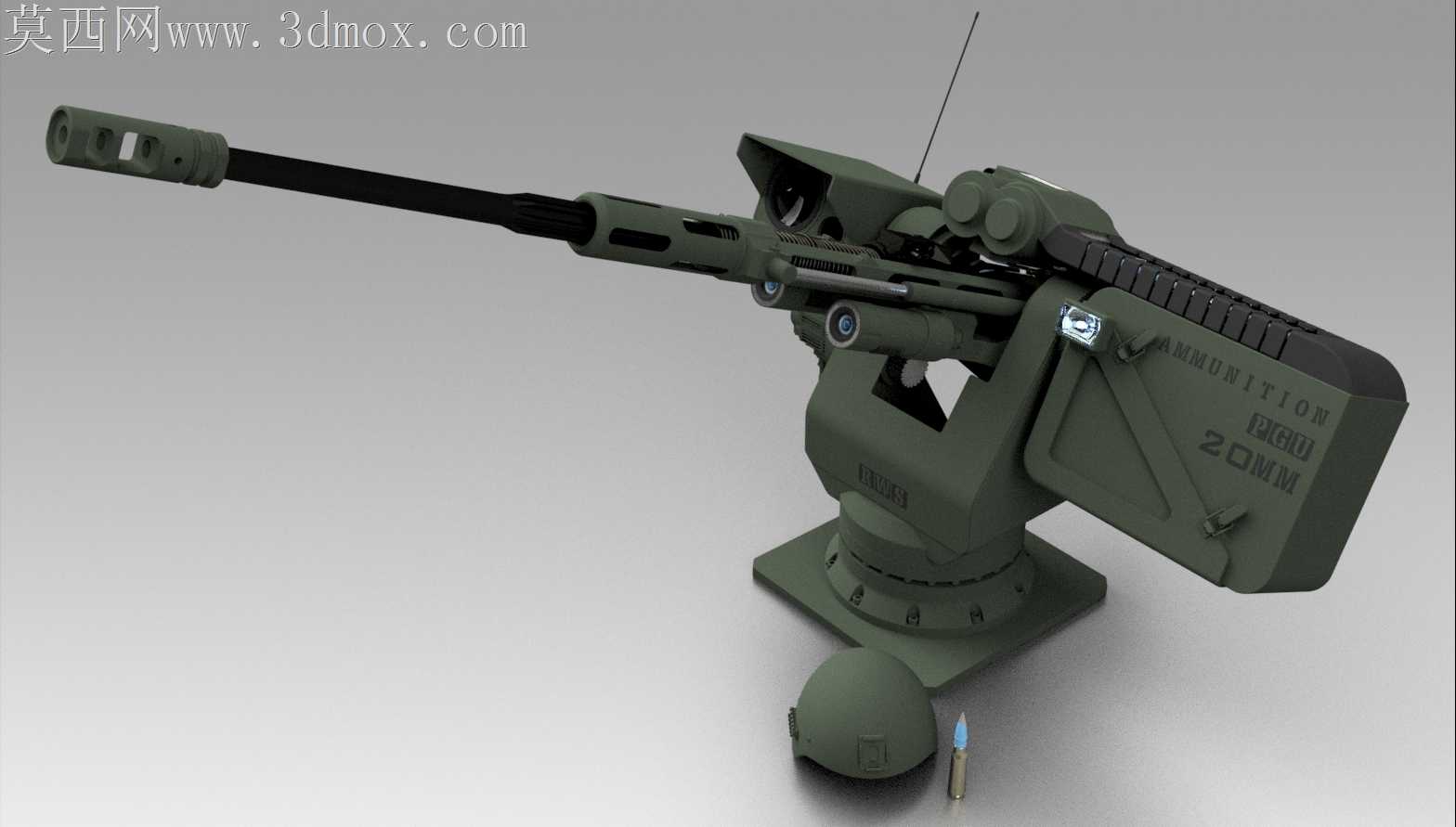

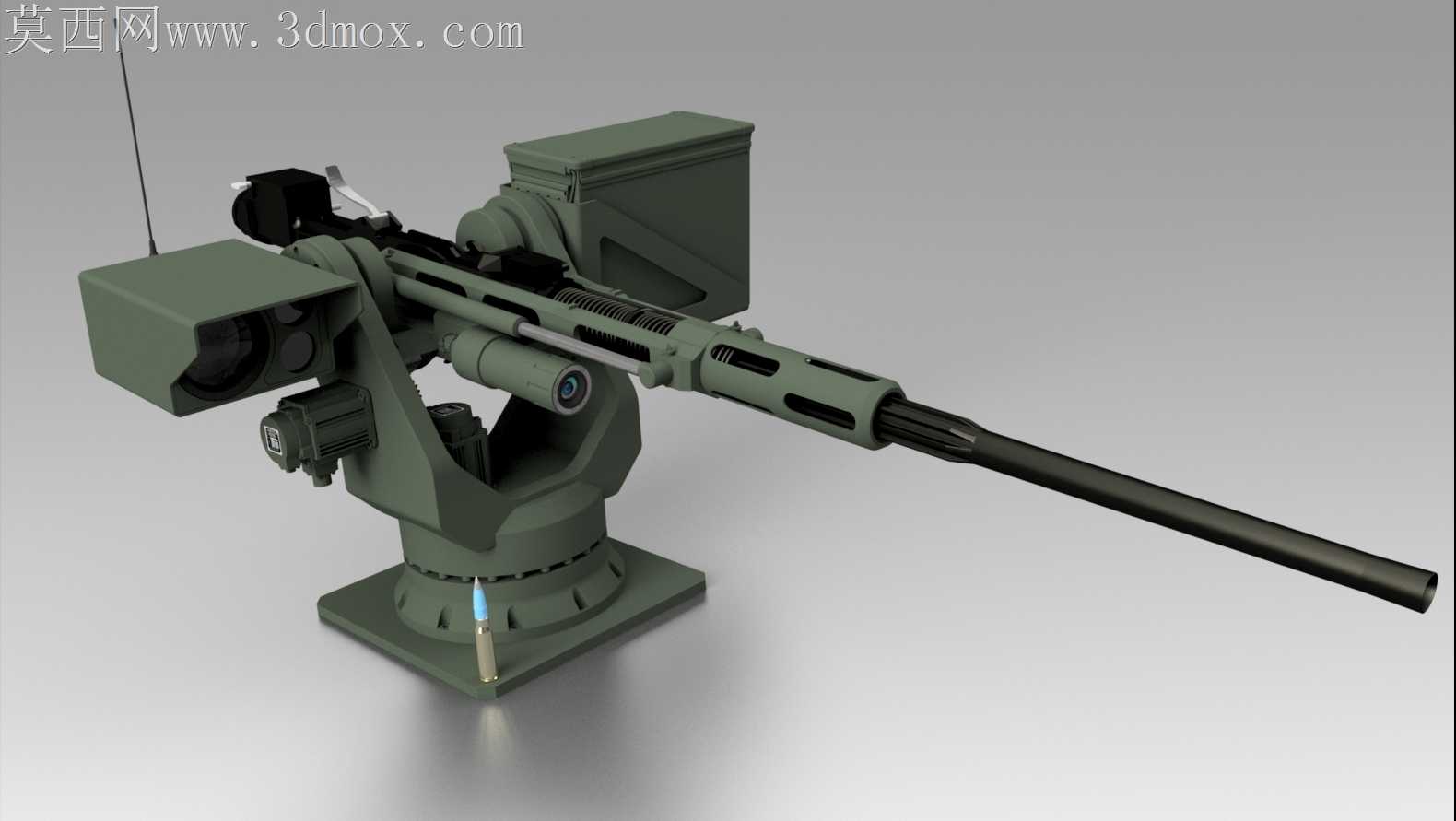

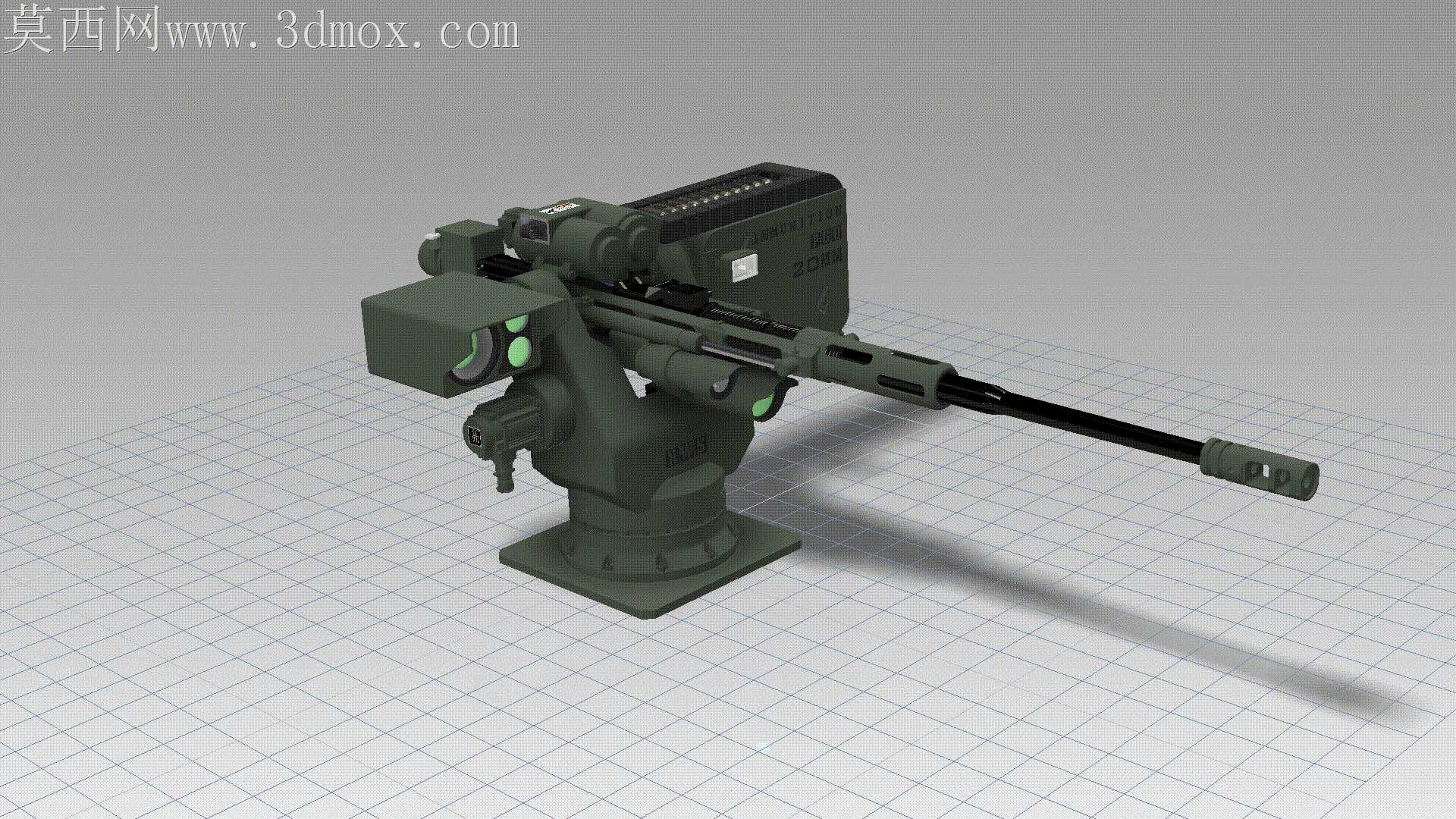

车载20毫米口径遥控远程武器站结构设计

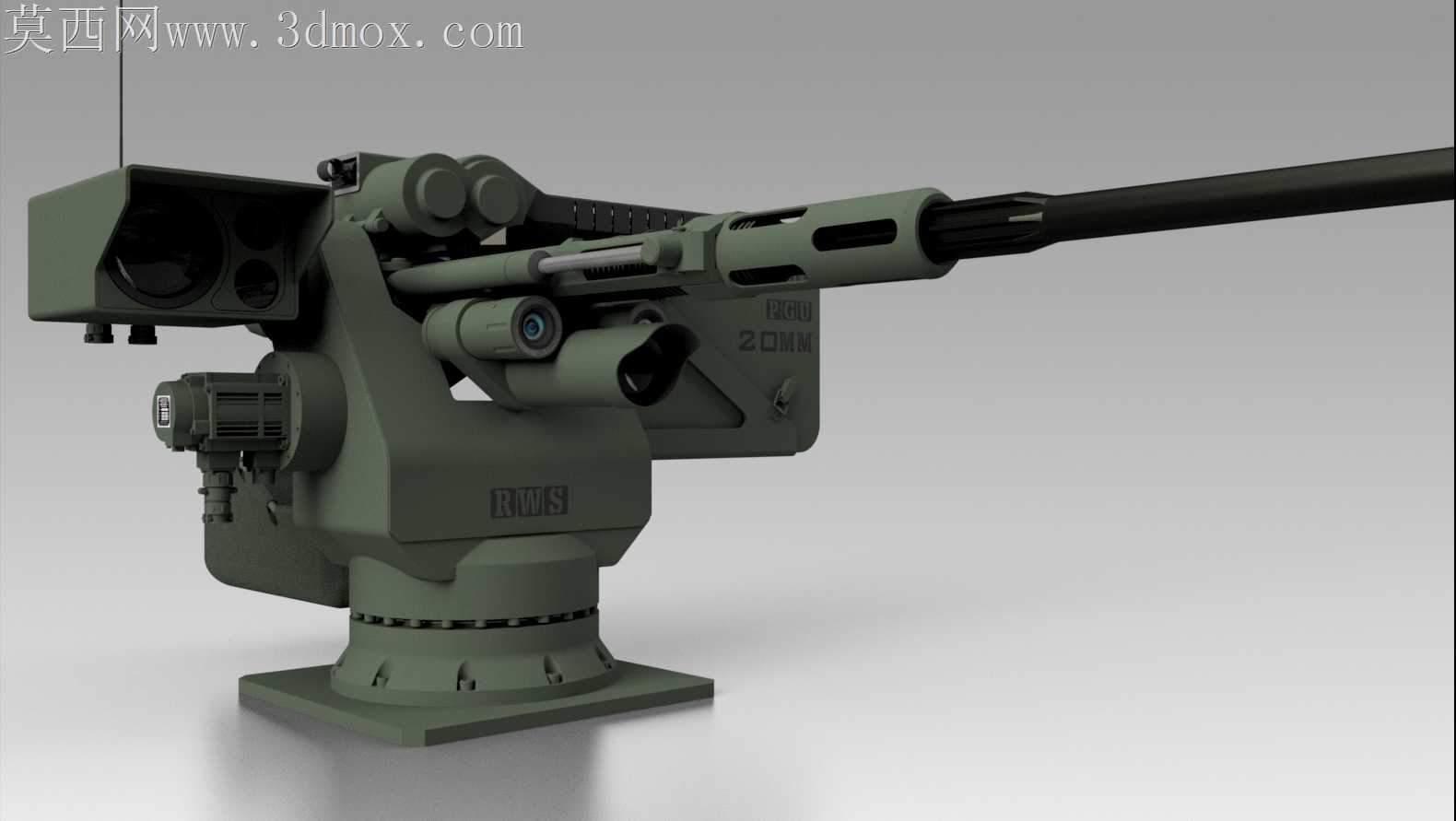

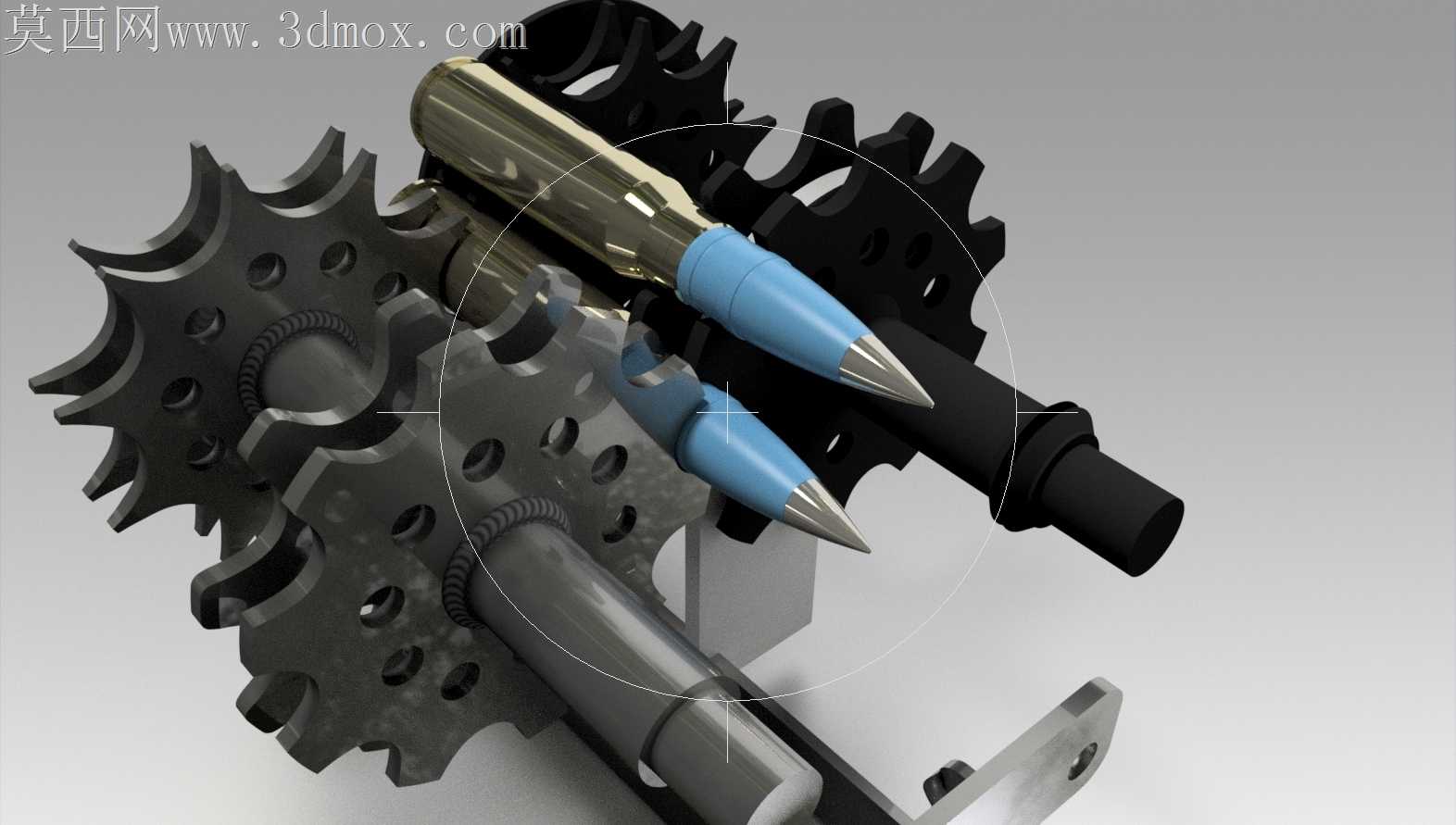

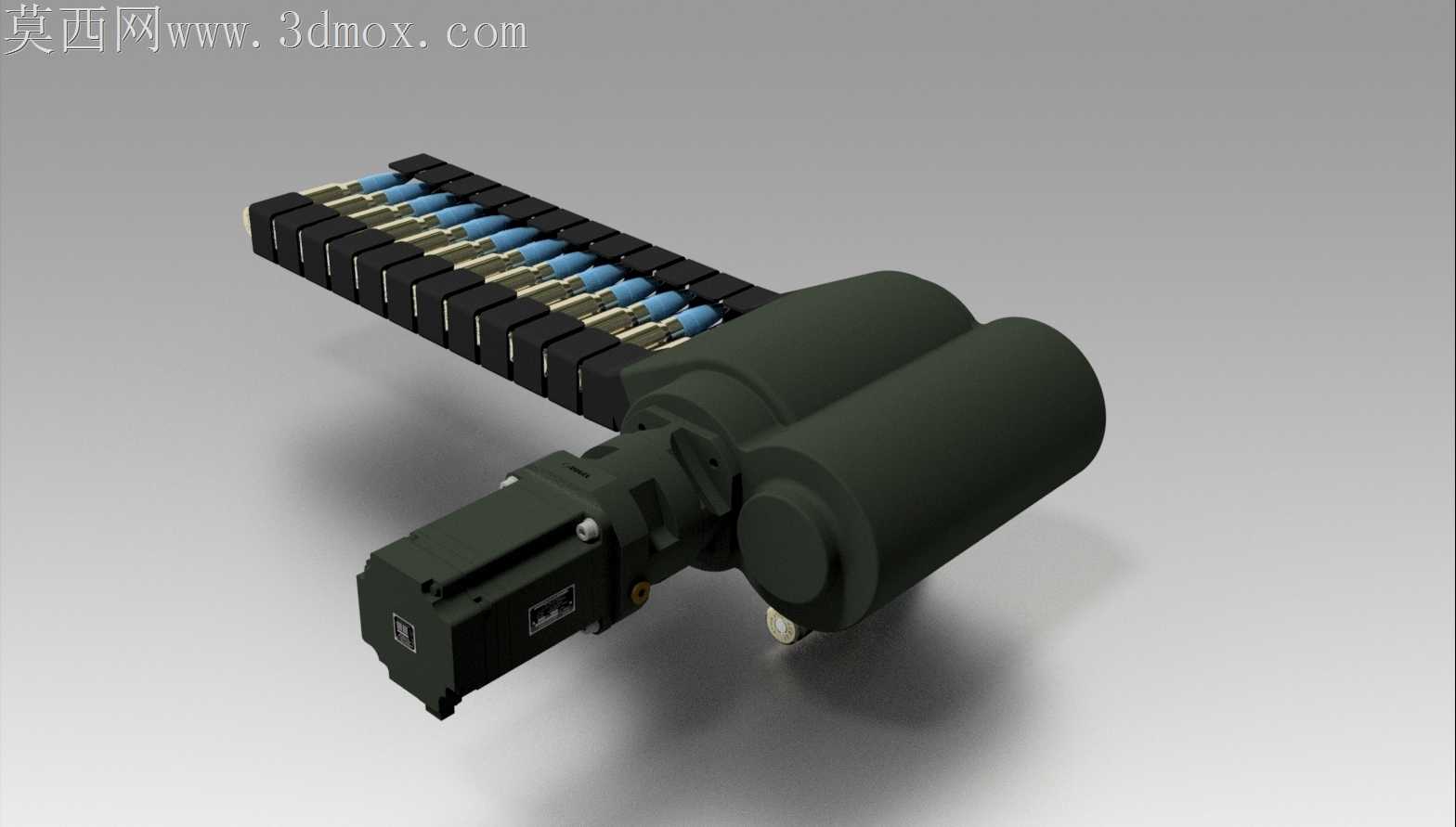

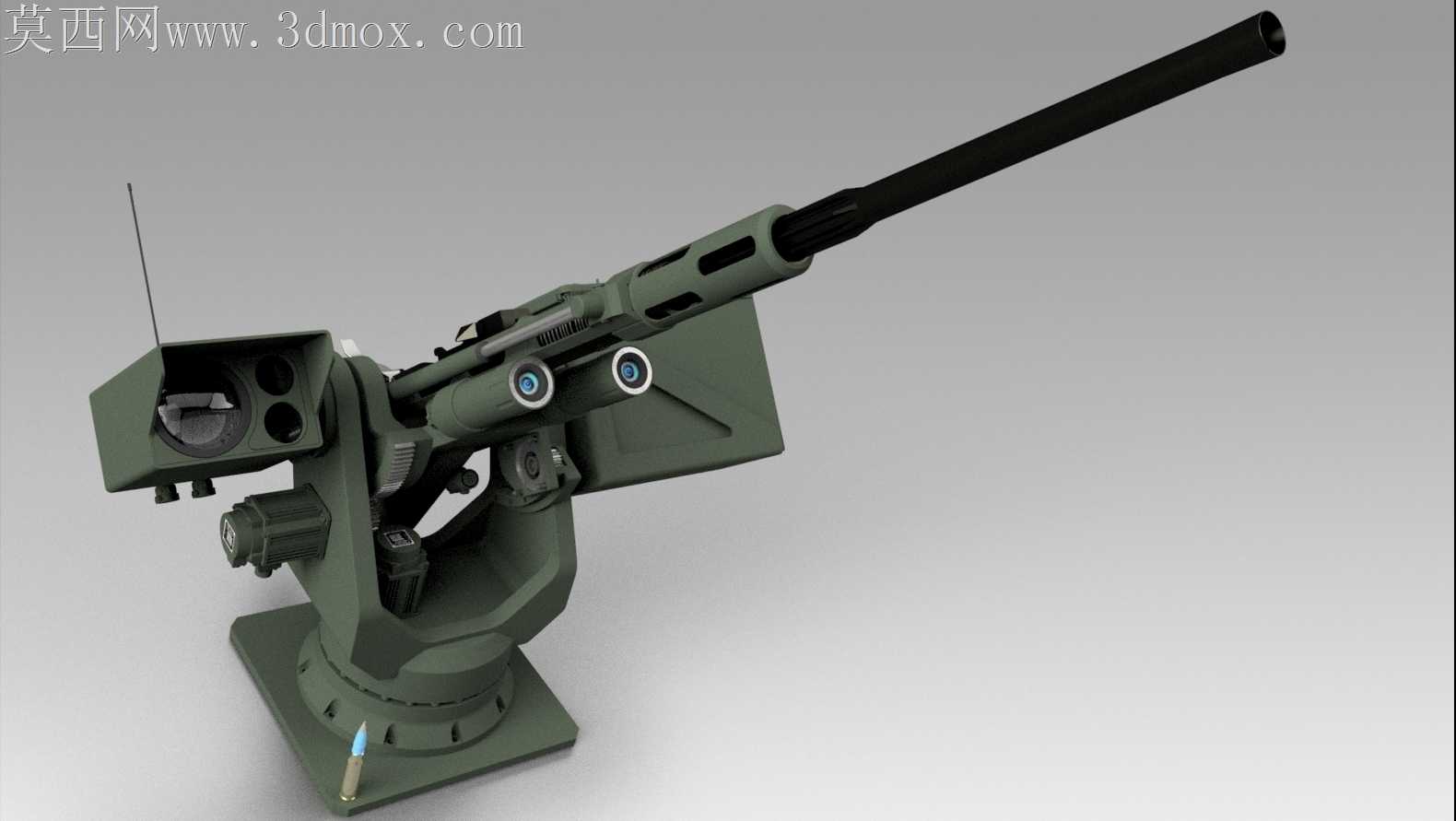

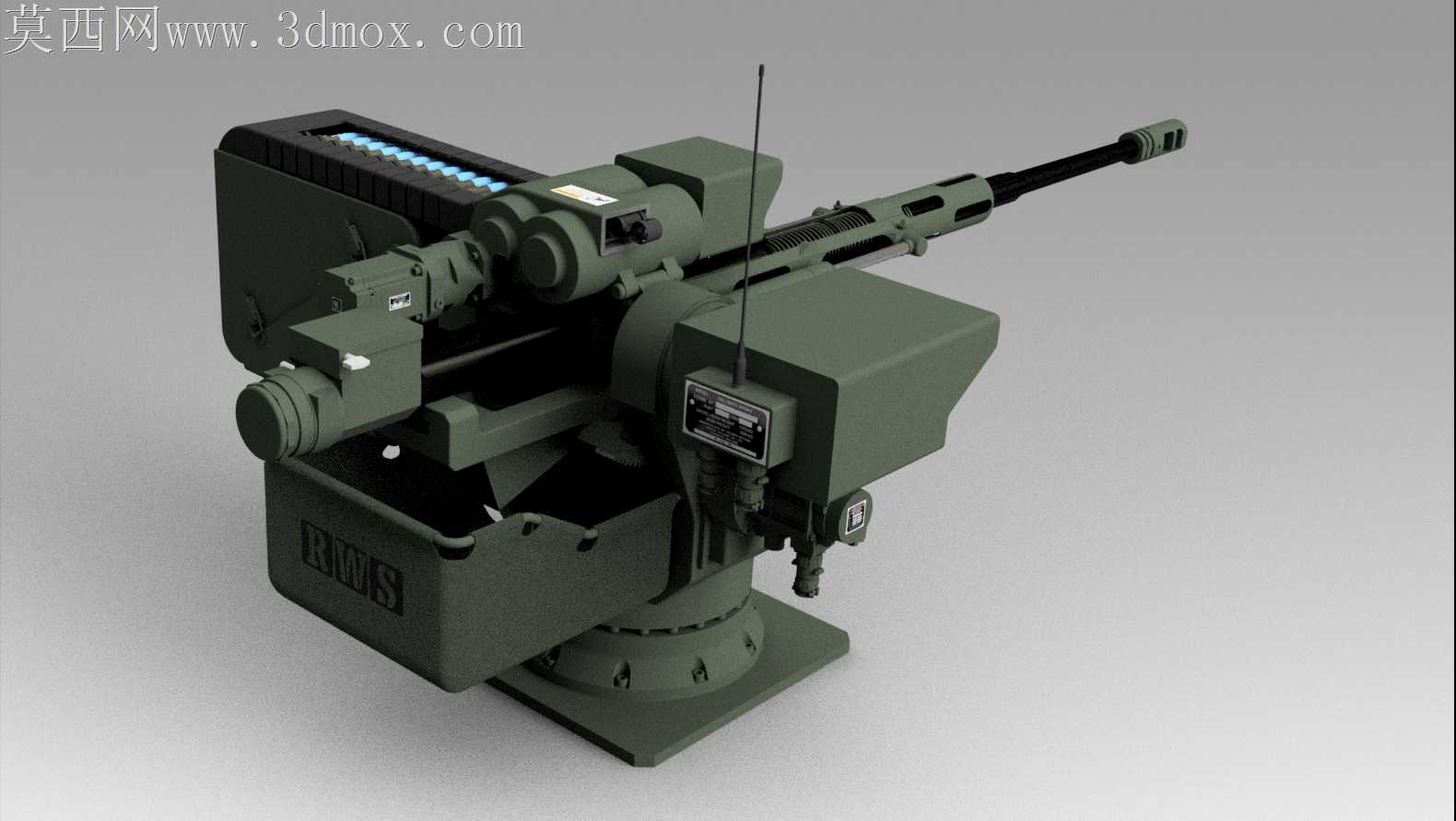

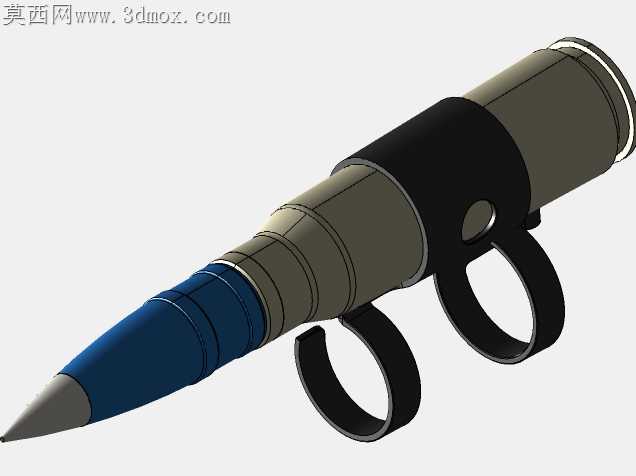

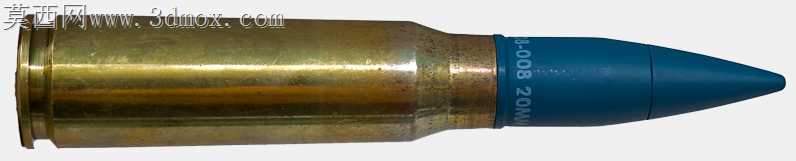

装甲车辆顶置武器站在实战场景中，外露操作射手极易被流弹、破片命中，传统手动操枪的观瞄精度受车体颠簸、射手姿态影响波动极大，这套20毫米口径遥控武器站的结构设计，从加工适配角度解决了不少落地生产的实际矛盾。回转基座的法兰安装面没有采用常规整面铣平的设计，而是预留了三处环形定位止口，对应装甲车顶预置的安装座，加工时只需要精铣止口配合面，其余安装面留0.2mm的喷涂层余量，既降低了大尺寸基座的铣削加工量，又能保证装配后回转轴线与车体基准的垂直度误差控制在0.1度以内，避免后续校炮耗费过多工时。身管外侧的散热槽没有采用等距深槽结构，靠近膛口的三段槽深度比炮尾段浅0.8mm，这处细节是考虑到膛口段在连发射击时振动幅度最大，过深的槽会削弱身管刚度，导致弹着点散步过大，加工时用成型铣刀一次走刀就能完成变深度槽加工，不需要二次换刀调整参数，量产时能压缩近三成的机加工时。观瞄模块的防护壳采用分体拼接结构，红外窗口、可见光镜头、激光测距仪的安装座分别单独加工后再嵌入主壳体，不用在整体壳体上加工多角度的斜孔，避免了五轴加工的复杂装夹步骤，普通三轴铣床配合专用工装就能完成加工，每个壳体的加工成本能降低近四成。弹药箱的供弹导引槽内壁做了R2的圆角过渡，没有采用直角折弯结构，加工时用冲压一次成型，不会出现弹链卡滞的隐患，供弹路径的弯折角度控制在127度，既保证了供弹顺畅，又不会因为弯折角度过小占用过多炮塔横向空间，给侧方的烟幕弹发射器留出足够安装位置。俯仰机构的伺服电机安装座预留了0.3mm的调整垫片间隙，装配时不需要刮研配合面，通过增减紫铜垫片就能调整齿轮啮合间隙，消除俯仰传动的回差，保证连发射击时的射向稳定。枪架与身管的连接部位采用了对称的两个锁紧销，不是单侧螺栓压紧，加工时两个销孔采用同轴一次钻铰，保证装配后身管不会出现偏斜，锁紧销的拆卸方向朝向武器站外侧，战地维护时不需要拆解周边的观瞄组件就能快速更换身管。观瞄窗口的防护玻璃安装槽预留了密封胶条的压缩余量，胶条压缩量控制在30%，既保证淋雨、扬尘环境下的密封性能，又不会因为压缩量过大导致玻璃受应力出现开裂，加工时槽深公差控制在±0.05mm，不需要后续手工修配胶条。
