3D打印机PanelDue 7寸触控屏安装外壳

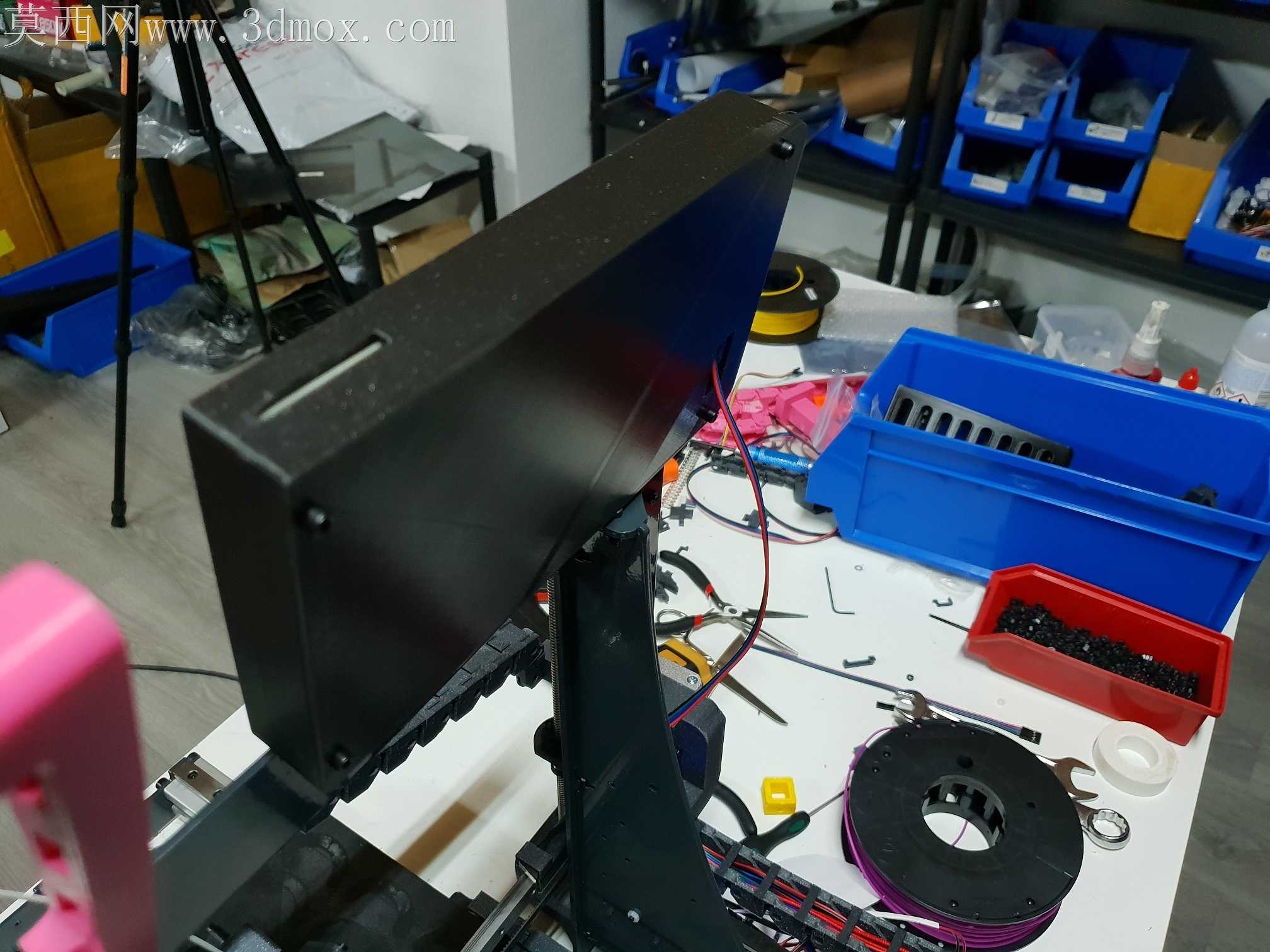

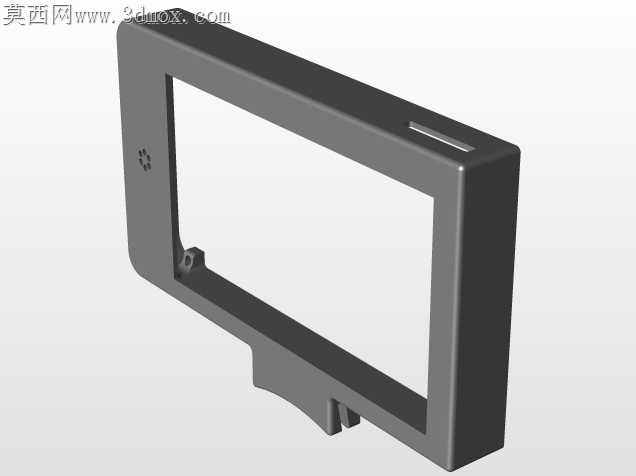

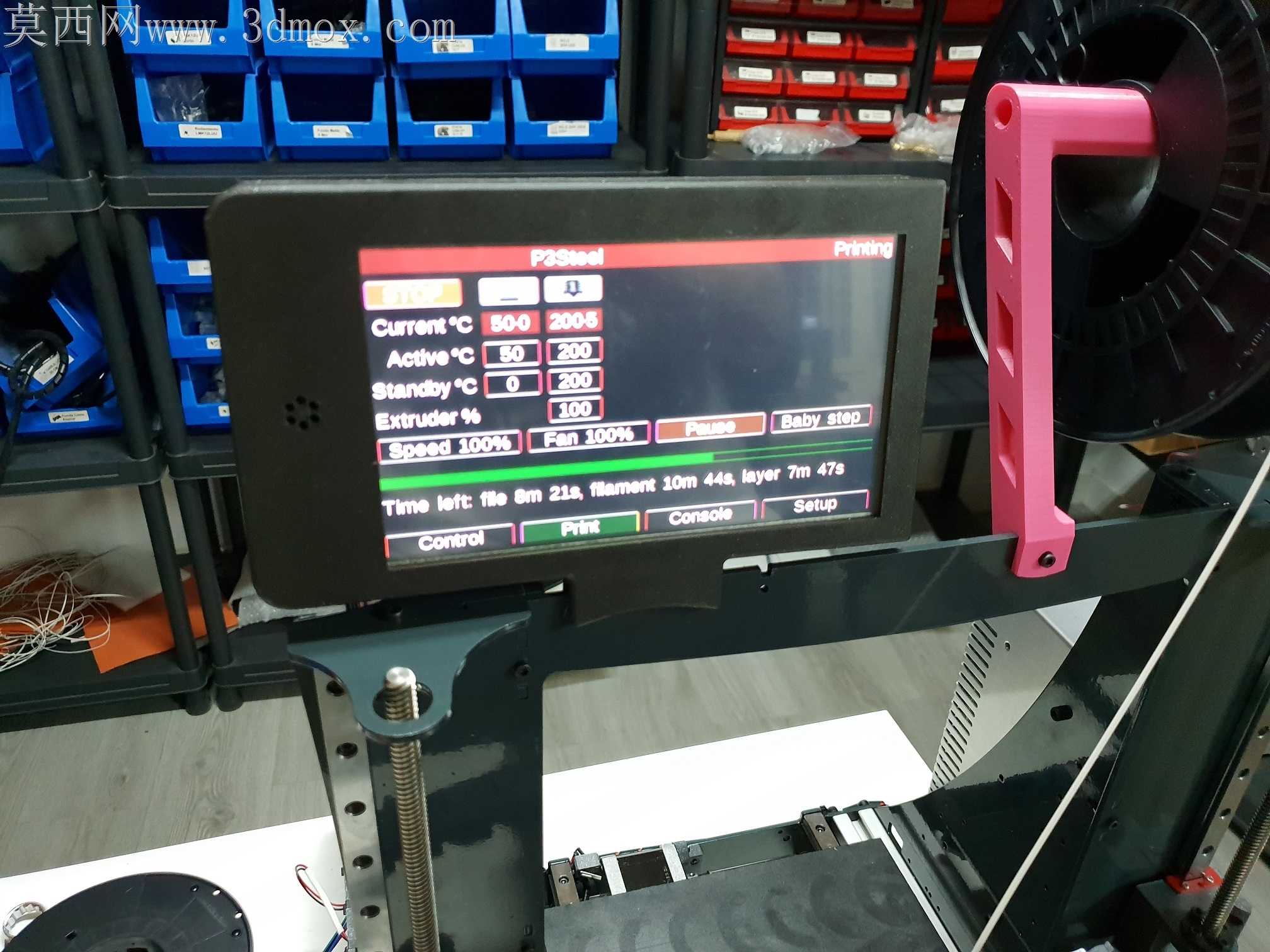

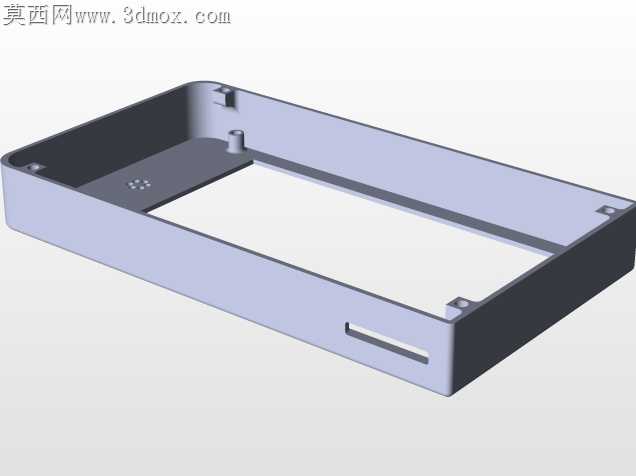

桌面级FDM设备的触控屏外露安装一直是现场改造的常见痛点，裸露的屏体边角容易被工具磕碰，排线接口处长期受车间浮尘、打印耗材碎屑侵入，不少玩家自行粘接的简易支架还会因为PLA材料长期受设备仓温影响出现形变，导致屏体倾斜、触控按压时整体晃荡。这款7寸屏外壳在结构上做了针对性的适配，粉色悬臂部分做了等距分布的镂空减重槽，既减少打印时的耗材用量，也能让悬臂的受力形变均匀分散，不会因为长期承托屏体重量出现根部断裂的问题。屏体嵌合槽的内侧预留了0.2mm的公差余量，刚好适配常规光面屏的边框厚度，压入后不需要额外打胶就能靠摩擦力固定，侧边还留了排线穿出的缺口，不会挤压到柔性排线造成接触不良。悬臂和设备机架连接的固定端做了沉头孔设计，安装时螺丝帽完全没入孔位，不会突出刮蹭到旁边走动的操作人员，也不会和料盘转动路径产生干涉。外壳的屏面边框做了1mm的凸起挡边，哪怕车间里工具不小心滑落到屏面位置，也是先碰到挡边，不会直接刮花触控玻璃。考虑到桌面设备经常需要调整屏体观察角度，悬臂和屏体背壳的连接位做了可微调的阻尼结构，不需要额外加装阻尼转轴，靠打印件本身的材料弹性就能卡紧调整后的角度，长时间使用也不会松垮下垂。黑色屏壳部分做了细密的散热格栅，对应屏体驱动板的发热位置，连续长时间打印时驱动板的热量能顺着格栅散出，不会因为密闭积温导致触控漂移。和市面上通用的屏壳不同，这款外壳的悬臂长度刚好适配常见的i3结构打印机机架位置，安装后屏体刚好处于操作人员站立操作的舒适视角，不需要歪头或者抬手就能点按操作按键，料盘换料时也不会被屏体挡住操作空间。打印制作时不需要额外添加支撑，所有悬空角度都控制在FDM工艺可自支撑的45度范围内，拆件打印后直接卡合就能组装，不需要额外的紧固件连接两个壳体，拼接缝处做了错位止口，拼合后不会出现明显的缝隙，也能阻挡灰尘从拼接位置进入壳体内。
