分体式18650电芯移动电源外壳结构

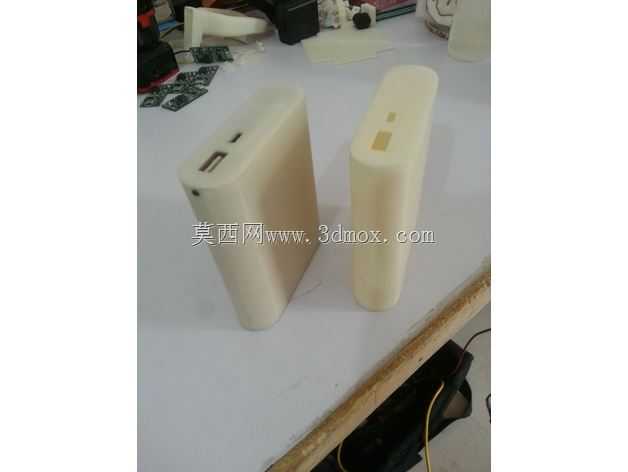

该结构为适配四节18650圆柱锂离子电芯的分体式移动电源外壳，日常可作为随身便携储能载体，为手机、小型数码外设提供应急直流供电，适配户外作业、差旅出行、临时断电场景下的小功率设备补能需求，也可作为电子DIY爱好者自制移动电源的配套承载结构。整体采用上下两瓣对合的分体设计思路，壳体内部预留四节18650电芯的排布卡位，卡位尺寸严格匹配18650电芯的标准直径与长度公差，电芯采用并联排布方式，预留的走线槽可直接连通升压电路板的正负极焊盘，避免内部走线杂乱引发的绝缘风险。壳体对应升压电路板的安装位预先开设接口避让孔，可直接露出USB输出、Micro USB输入接口，无需二次加工开孔，同时预留按键与指示灯的透光、按压位，装配后按键行程与指示灯透光角度均符合日常使用的操作习惯。上下壳体的对接边设计有止口结构，扣合后可实现径向定位，配合透明即时粘接剂粘接即可完成壳体封合，无需额外设计卡扣结构，降低3D打印成型后的装配难度，也避免卡扣结构在反复拆装后出现断裂失效的问题。壳体外形采用圆角长方体造型，边缘做R3圆角过渡，握持时无尖锐棱角硌手的问题，整体尺寸控制在单手握持的舒适范围内，宽度适配成年人手掌的握持宽度，长度可完全容纳四节并排排布的18650电芯与升压电路板，厚度方向预留0.8mm的绝缘间隙，可在电芯与电路板之间放置Kapton绝缘胶带，避免电芯外皮磨损引发短路风险。壳体壁厚设置为1.5mm，既满足3D打印成型的最小壁厚要求，也能为内部电芯提供足够的抗挤压防护，日常放置在背包、口袋中可抵御日常磕碰的外力冲击，不会因轻微挤压出现壳体变形挤压内部电芯的问题。内部电芯卡位设置有0.2mm的装配余量，电芯装入时无需过度施力即可卡入到位，同时卡位的限位筋可限制电芯在壳体内部的窜动，避免设备晃动时电芯移位拉扯焊盘导致接线脱落。升压电路板的安装位设置有定位柱，可直接匹配通用5V1A升压模块的安装孔位，配合M2×4mm木螺钉即可完成电路板的固定，无需额外设计定制化的电路板固定结构，适配市面上多数通用移动电源升压模块的安装尺寸，降低DIY制作的配件选型难度。
