Pololu微型电机安装固定支架

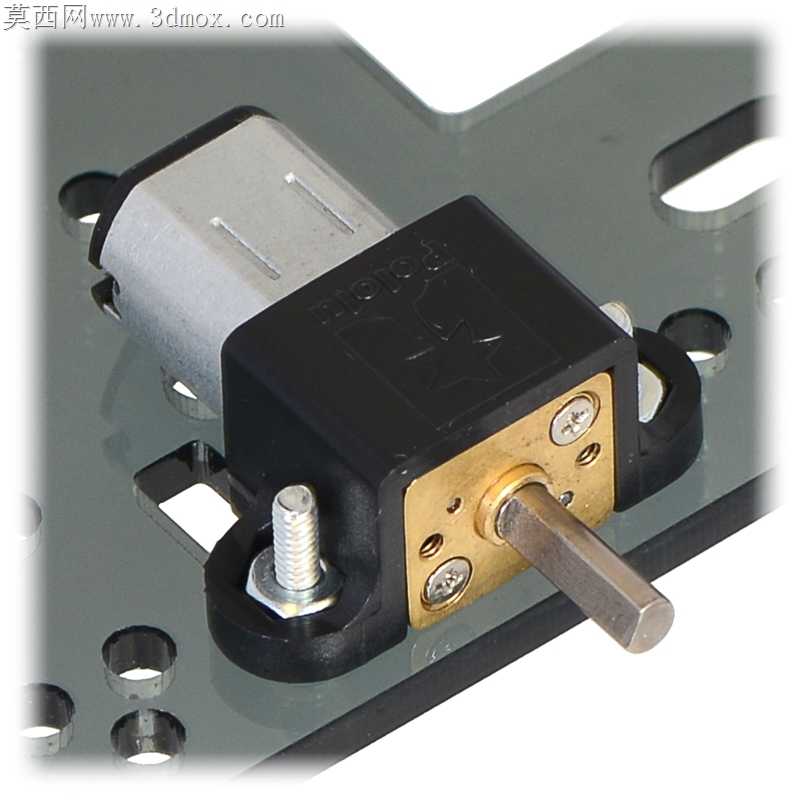

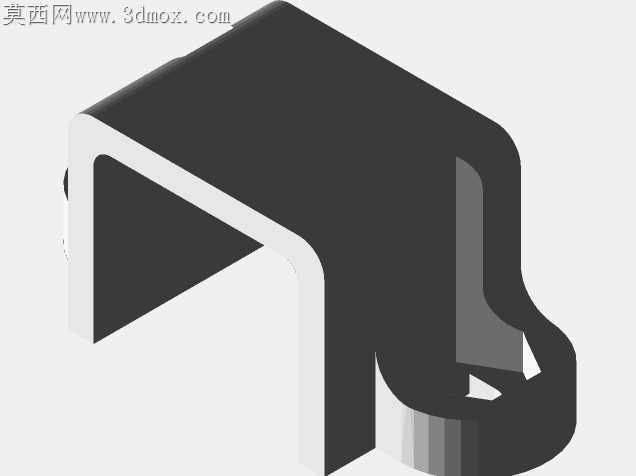

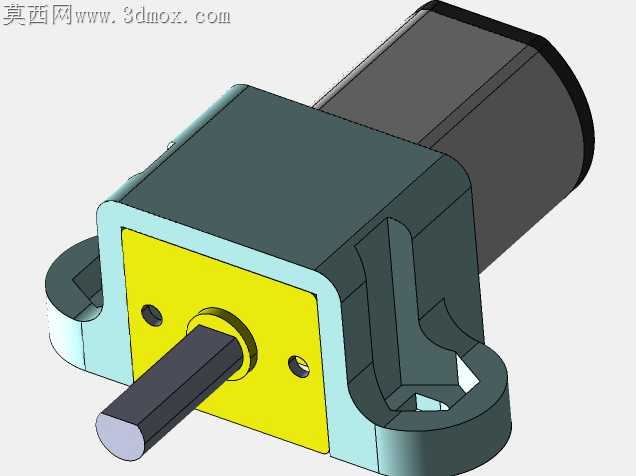

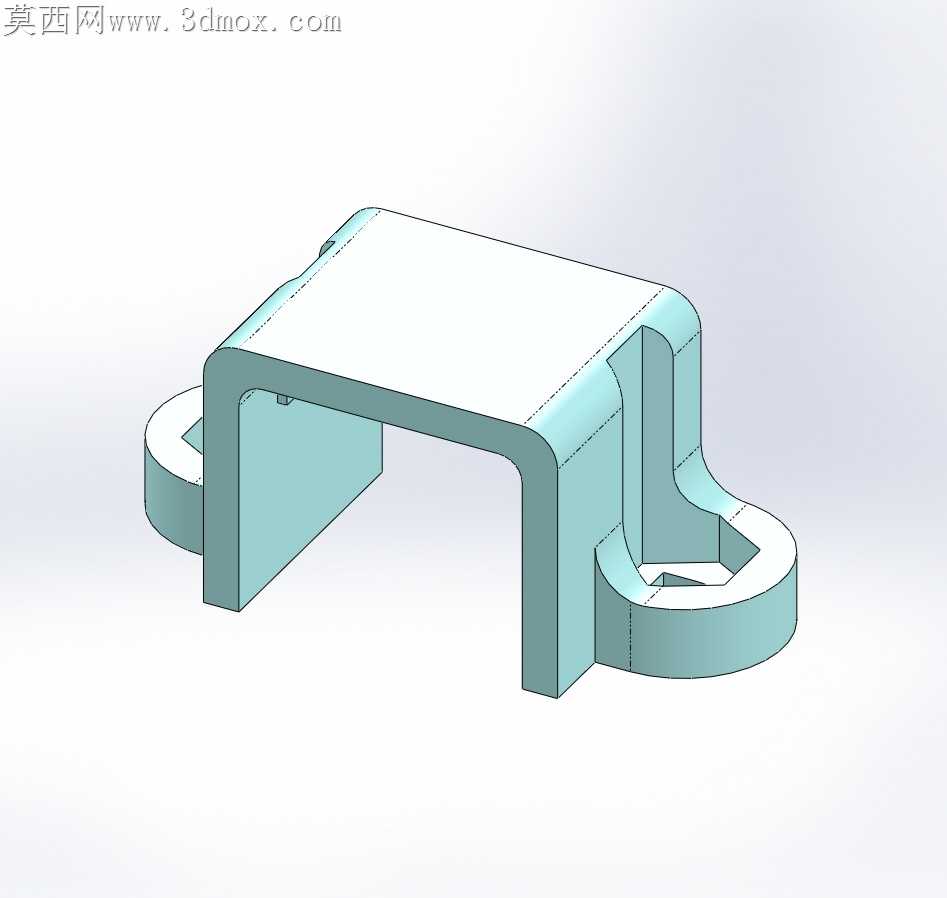

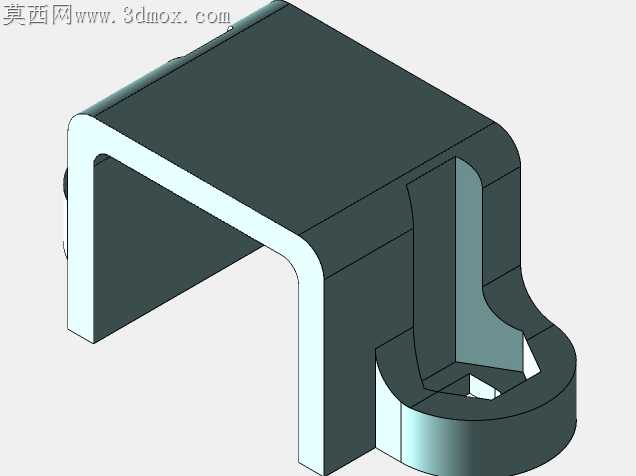

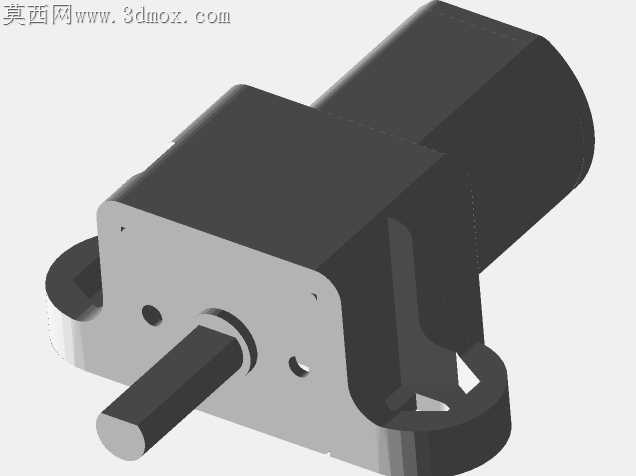

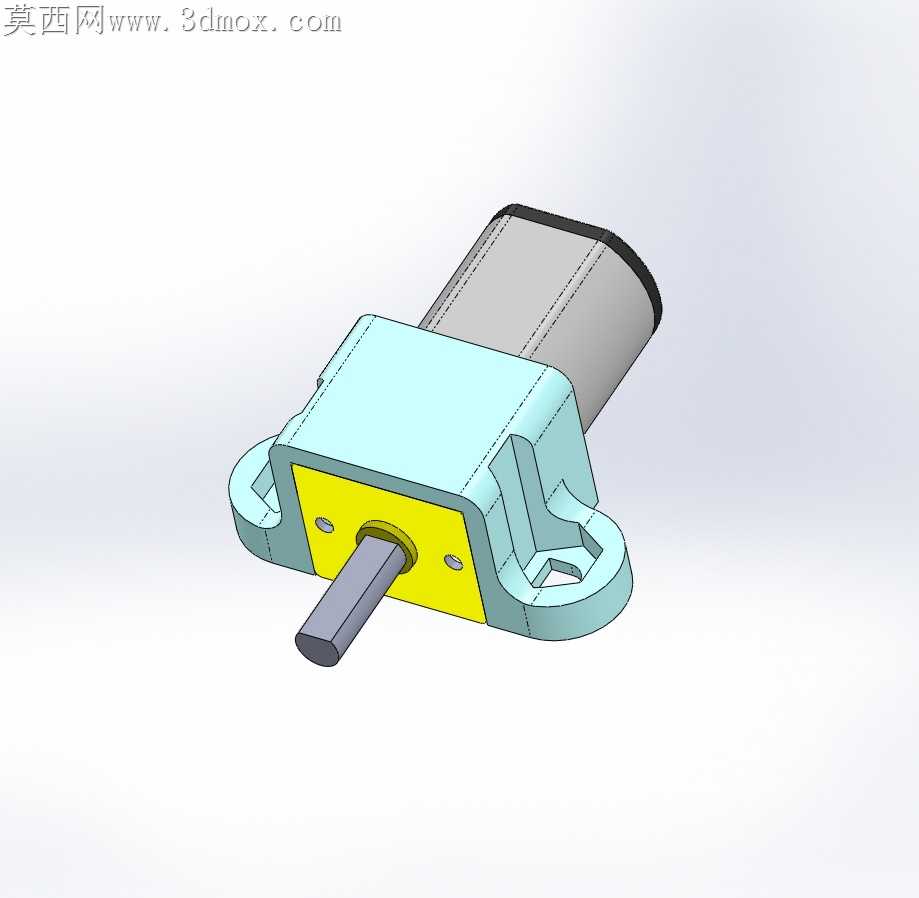

微型直流电机在小型智能设备、桌面级机器人项目里的安装松动问题，一直是小批量试制阶段最容易被忽略的故障点，很多人直接用热熔胶或者扎带固定电机，运行一段时间后受震动、温度变化影响，电机轴和传动轮的同轴度偏移，轻则传动噪音变大，重则齿轮打齿、传动失效。这款支架的结构设计完全围绕小尺寸电机的安装可靠性做适配，没有多余的装饰性结构，每一处弯折和开孔都对应实际装配的公差需求。两侧带安装孔的耳座做了下沉式的台阶处理，螺丝锁紧后头部不会突出支架平面，安装到设备基板上时能完全贴合，不会因为螺丝头垫高出现支架倾斜的问题，耳座和支架主体的过渡处做了小圆弧补强，不用额外增加壁厚就能抵抗电机启停时的瞬时冲击力，避免长期受力后耳座从根部断裂。包裹电机本体的腔体尺寸留了0.1mm的适配间隙，既不会因为间隙过大导致电机在腔体内晃动，也不会因为尺寸过紧压伤电机的塑料外壳，腔体靠近输出轴的一侧做了一圈凸起的定位挡边，电机装入后轴端的端面和挡边贴合，不用额外测量定位就能保证电机伸出轴的长度一致，批量装配时能省掉反复调整位置的步骤。输出轴对应的开孔做了轻微的倒角处理，不会因为开孔边缘的毛刺刮伤电机轴的表面镀层，长期运行也不会因为镀层脱落产生额外的摩擦阻力。支架和电机接触的黄色衬层面，是特意预留的缓冲胶层安装位，贴一层薄的EVA胶垫就能吸收电机高速运转时产生的高频震动，避免震动直接传递到设备外壳产生共振噪音。两个固定电机的小螺丝孔做了自攻螺丝适配的锥度引导，不用预先攻丝就能直接用螺丝锁紧电机，对于3D打印或者钣金快速加工的场景来说，能省掉二次攻丝的工序，加工效率提升不少。耳座上的安装孔做了长圆形的微调设计，安装时可以小范围调整电机的前后位置，刚好适配不同模数的传动齿轮啮合间隙调整，不用反复扩孔修改安装位。整个支架的壁厚控制在1.5mm，不管是用3D打印PLA材质做原型验证，还是用钣金冲压做小批量生产，都能在保证结构强度的前提下控制整体重量，不会给小型移动设备增加额外的负载。实际装配测试时，电机装入腔体后不需要额外涂胶，只需要锁紧两颗小螺丝就能牢牢固定，连续运行72小时的震动测试后，支架没有出现松动、移位的情况，电机轴的径向跳动量控制在0.02mm以内，完全满足小型传动机构的精度要求。
