眼型带安全舌片起重吊钩三维设计

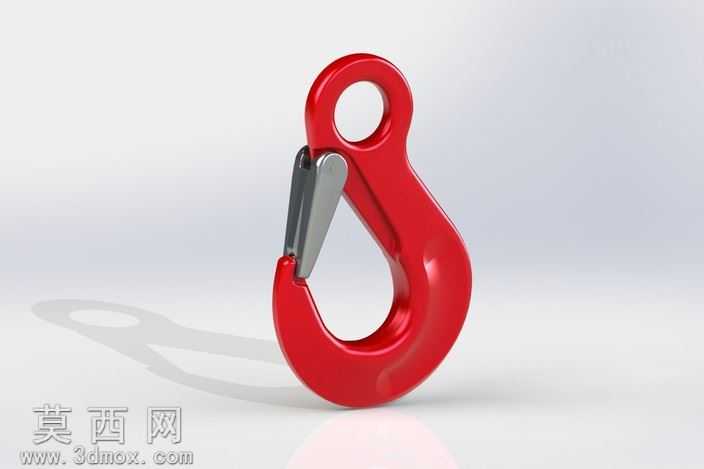

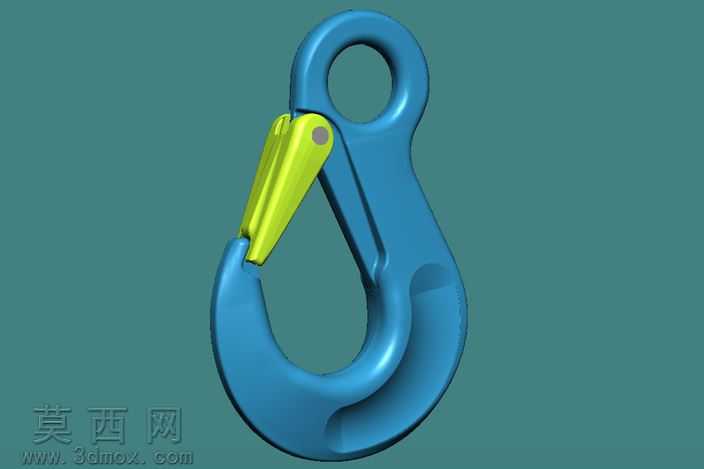

本作品为眼型起重安全吊钩的三维参数化设计模型，建模过程依托三维设计软件完成全特征构建，整体遵循起重吊具的行业设计规范，还原了吊钩的完整功能结构。模型主体采用锻造吊钩的经典曲面造型，顶部设置一体化环形吊耳结构，用于连接起重吊索、卸扣等上游吊装配件，吊耳内孔做了圆滑过渡处理，避免应力集中，符合起重配件的力学设计要求。吊钩钩身采用大曲率平滑弧面设计，钩尖部位做了加厚收边处理，可在吊装作业时稳定承托吊索、吊装带或被吊物的挂点，降低脱钩风险。模型重点还原了弹簧式安全舌片结构，舌片通过销轴与钩身铰接，舌片与钩身内侧的贴合面做了精准的公差匹配，舌片表面设置防滑加强筋，既保证舌片可灵活转动开合，又能在闭合状态下完全封堵钩口开口，防止作业过程中吊索滑脱，还原了安全吊钩的核心防脱功能。材质渲染阶段，钩身主体采用高强度合金结构钢的哑光金属蓝质感，模拟工业起重吊钩的喷塑或镀锌表面处理效果，表面添加细微的锻造纹理与金属反光特性，还原金属构件的真实质感；安全舌片采用醒目的荧光黄绿色工程塑料或喷塑金属质感，与钩身形成强烈视觉区分，符合工业安全配件的色彩标识规范，销轴部位做了金属灰的高光处理，还原铰接部件的金属加工质感。建模过程中对所有圆角过渡、壁厚均匀性做了校验，钩身的受力截面厚度按照额定载荷的力学要求做了等比例还原，各部件的装配关系完全符合实际产品的装配逻辑，无干涉错位问题，曲面连续顺滑，无破面、碎面等建模缺陷，可用于吊装方案演示、五金产品结构展示、起重作业培训素材等场景，完整呈现了安全起重吊钩的结构特点与工业设计细节。
