带双轴凸台的长方机加工定位锁件

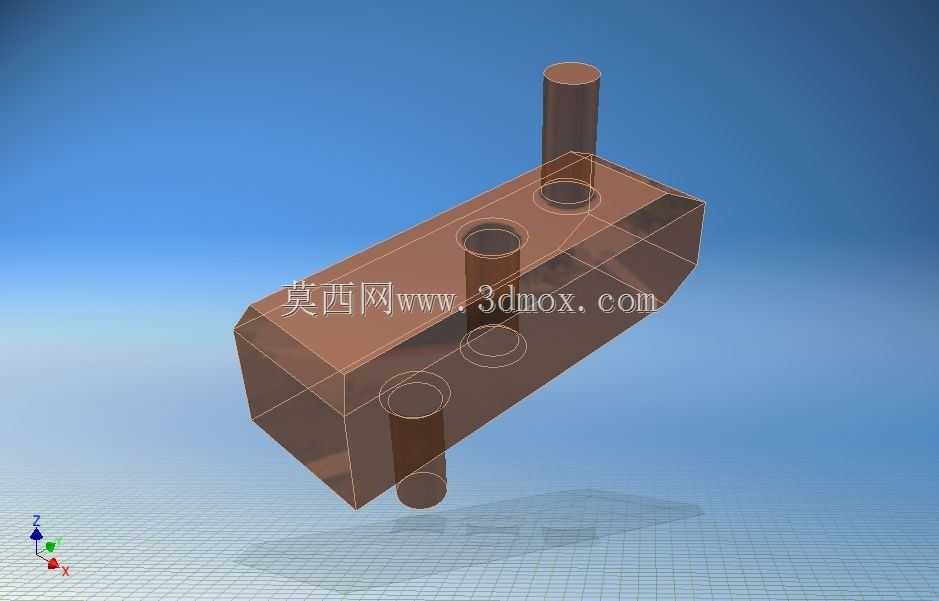

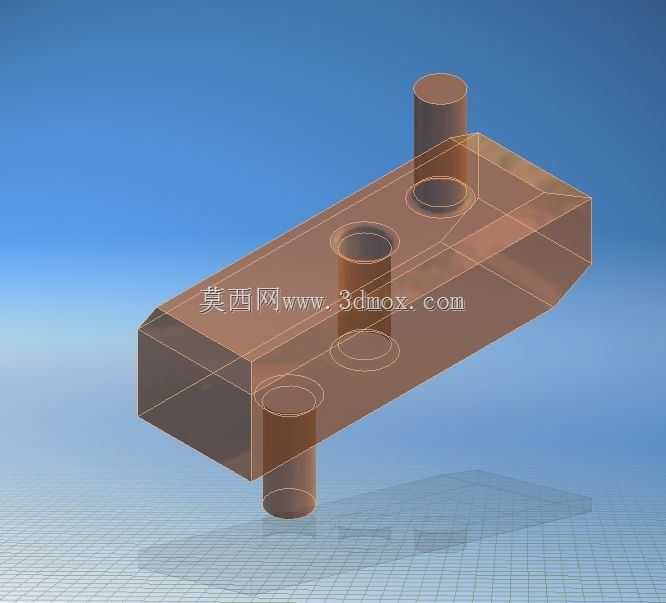

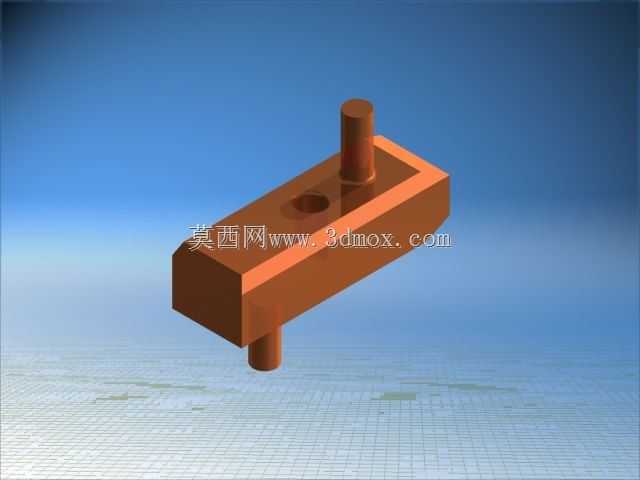

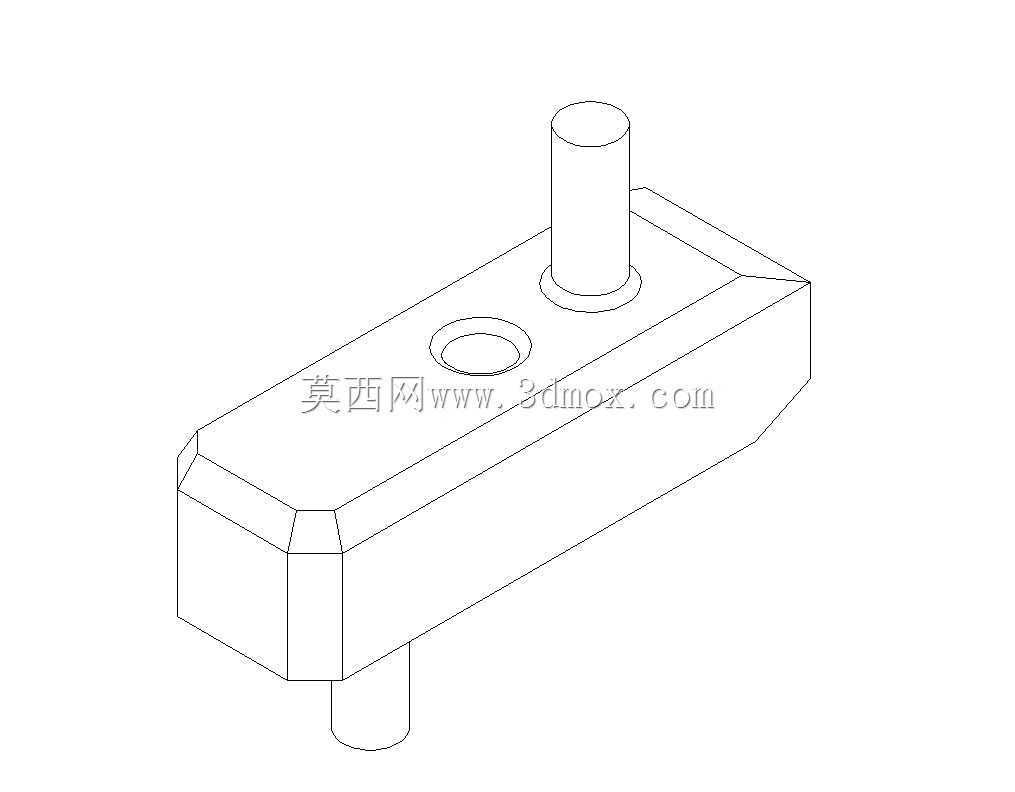

这类带双轴凸台的长方机加工件，多应用在小型工装夹具、机柜门锁、检测治具的定位锁紧环节，日常在电子装配流水线的载具定位、小型实验设备的舱门快锁结构中十分常见。零件主体采用长方体切角设计，并非随意做的外观处理，长方向两端的倒角是为了规避安装时与安装槽侧壁的硬干涉，避免装配过程中零件棱边刮蹭安装位涂层，同时也能在快速插拔锁紧时起到导向作用，减少对位调整的时间。上下同轴布置的圆柱凸台是核心功能结构，上端凸台用于和操作拨杆连接，传递手动或小型驱动件的旋转扭矩，下端凸台作为锁止销轴，在零件旋转90度后可卡入对应安装座的卡槽内，实现轴向的锁止固定，中间的通孔为减重兼工艺孔，既可以减少实心材料的用料成本，也能作为加工时的定位基准孔，一次装夹即可完成上下凸台、主体外形的铣削加工，有效控制形位公差。从安装边界来看，零件主体的长宽尺寸适配常规15mm宽度的型材安装槽，上下凸台的伸出长度根据实际锁止行程设计，上端凸台长度满足拨杆安装的套接深度，下端凸台长度保证锁止时卡入卡槽的深度不小于3mm，避免受振动后出现松脱。设计时优先考虑了加工工艺性，所有棱边的倒角统一为C0.5，没有特殊的异形曲面，普通三轴铣床即可完成全部加工工序，不需要定制特殊成型刀具，量产时的加工效率较高。零件的功能特性偏向于快拆快锁，不需要额外的紧固件辅助，仅通过旋转动作即可完成锁紧与解锁，在需要频繁开启关闭的防护门、可拆卸治具挡板场景下，能大幅减少操作步骤，降低维护拆装的时间成本。结构上没有设置多余的复杂特征，所有尺寸公差都围绕安装配合需求设定，主体与安装槽的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会出现过大的旷量影响锁止精度，上下凸台的同轴度公差控制在0.05mm以内，避免旋转时出现卡滞，长期使用也不会因为偏磨导致锁止失效。
