杆端铰接连接头机械结构设计

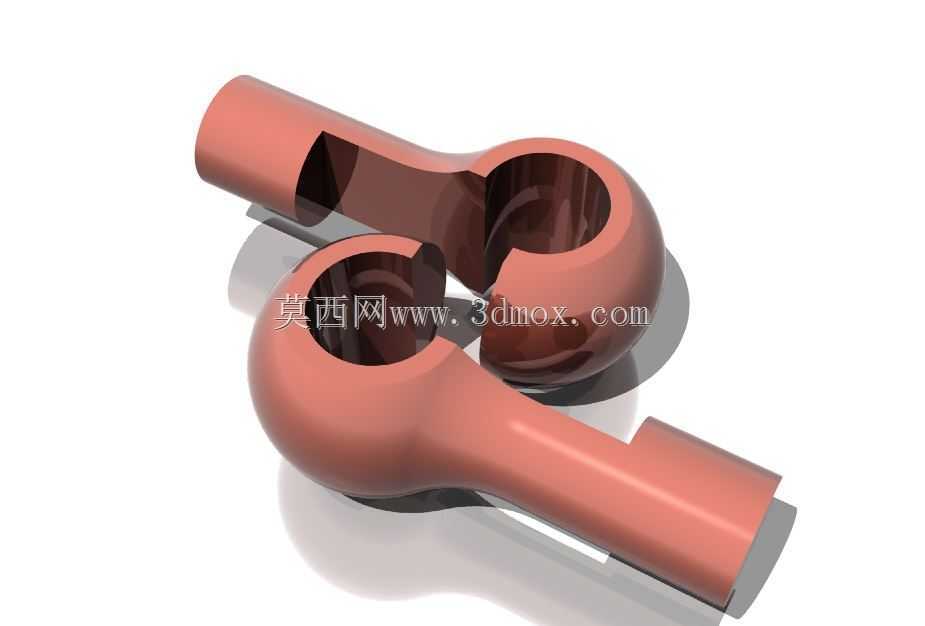

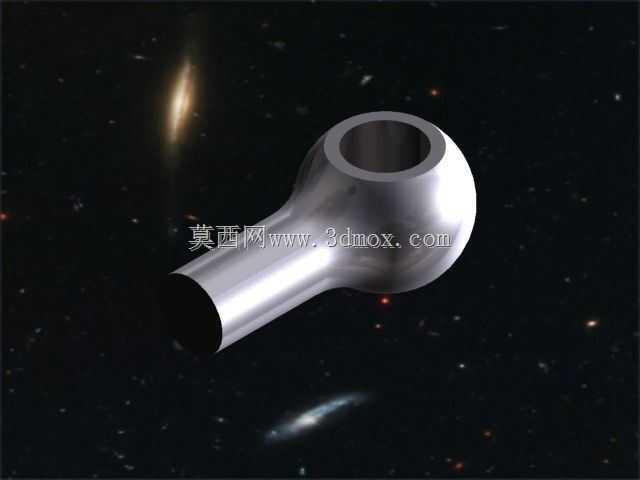

这类杆端铰接连接头，在工业设备的连杆传动、悬架支撑、铰接管路、操作机构联动场景中应用极广，从工程机械的拉杆联动、农用设备的杆件铰接，到工业自动化线的摆杆连接、液压管路的活动端固定，都能见到这类结构的身影。从结构设计逻辑来看，这类零件一端为带内孔的球头或环套结构，用来实现与对应销轴、球头销的铰接配合，可补偿一定范围内的角度偏差，避免杆件传动过程中出现卡滞、别劲的问题；另一端为圆柱杆段，可通过螺纹连接、过盈压装或者焊接的方式，与对应杆件、管路或者操作杆完成固定，实现力的传递或者构件的活动连接。

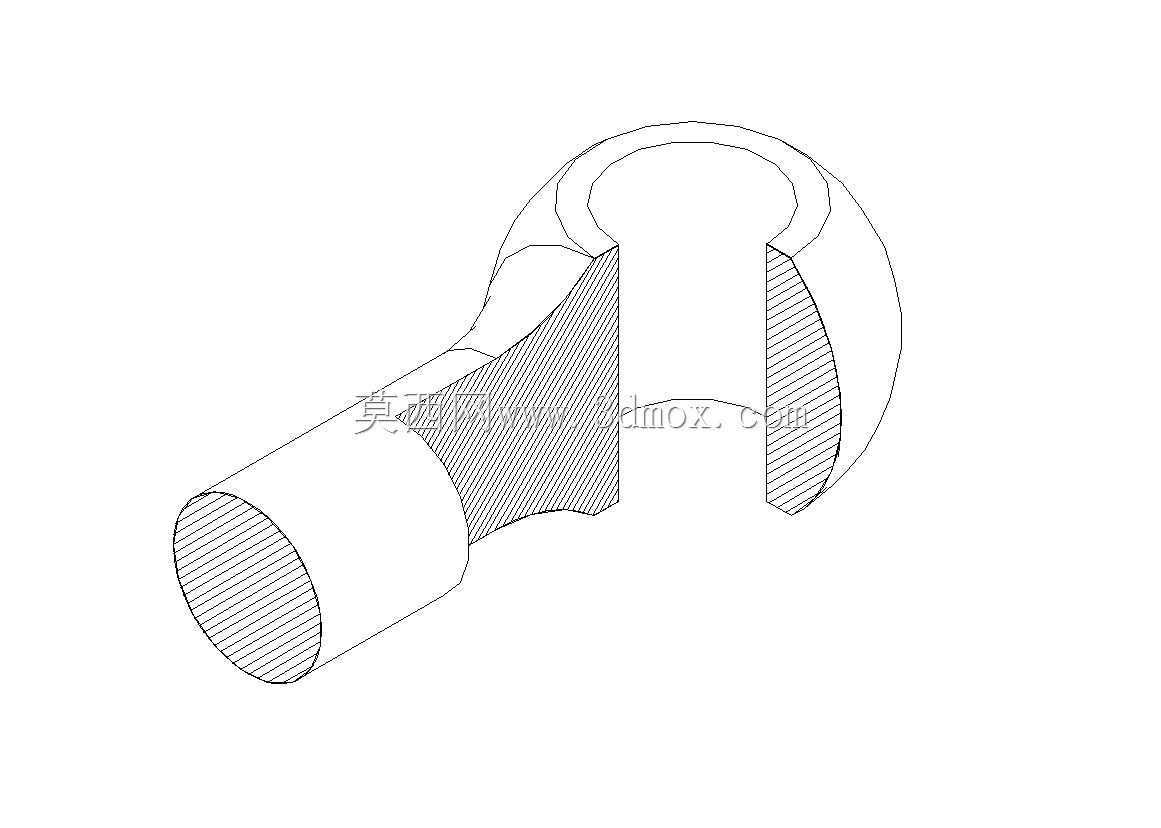

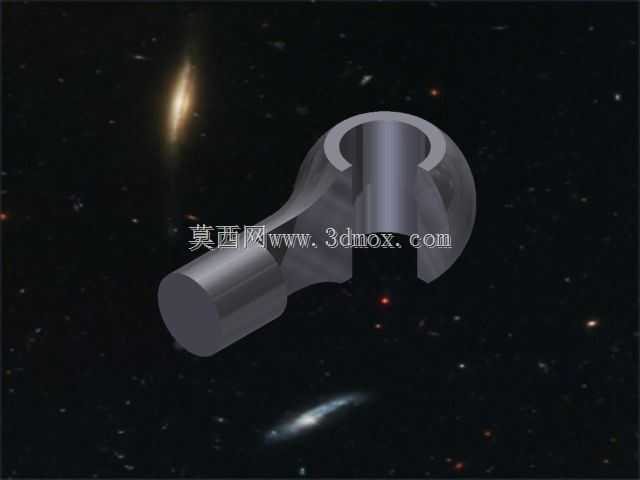

设计这类零件时，首先要明确铰接端的配合公差，环套内孔的尺寸精度直接决定了铰接副的转动灵活性与磨损寿命，通常内孔表面需要做硬化处理，降低长期往复摆动带来的磨损失效风险；杆段与环套的过渡区域是应力集中的高发位置，从截面图能看到过渡位置做了平滑的圆弧过渡，没有尖锐的棱角，可有效分散杆件受拉、受弯时的应力，避免交变载荷下出现疲劳断裂。从安装边界来看，圆柱杆段的外径决定了配套连接件的内孔尺寸，铰接端的环套外径决定了安装时所需的避让空间，铰接转动的角度范围需要匹配实际工况的摆角需求，避免安装后出现运动干涉。

在实际选型应用中，这类零件需要根据传递的载荷大小确定杆段直径与环套的壁厚，若用于重载传动场景，还需要在铰接端加装润滑注油孔，定期补充润滑脂降低铰接副的摩擦阻力；若用于管路活动端连接，还需要在环套与杆段的内部加工通油通道，兼顾铰接活动与介质输送的功能。建模过程中需要重点关注过渡曲面的连续性，避免出现建模棱角导致后续应力仿真时出现虚假的应力集中点，剖面结构的建模要准确还原内部的实体区域与空腔边界，确保后续工程图导出时剖面线的标注符合机械制图规范，加工时能准确识别实体加工区域。这类零件看似结构简单，实则直接影响整套连杆机构的运行可靠性，过渡区域的圆角尺寸、铰接孔的同轴度、杆段与铰接端的垂直度，都是加工过程中需要重点管控的形位公差，任何一项参数超差，都可能导致安装后铰接转动卡滞，或者传动过程中出现异常振动、异响，严重时甚至会引发连接件断裂的设备故障。
