木框架修复加固结构轴测设计方案

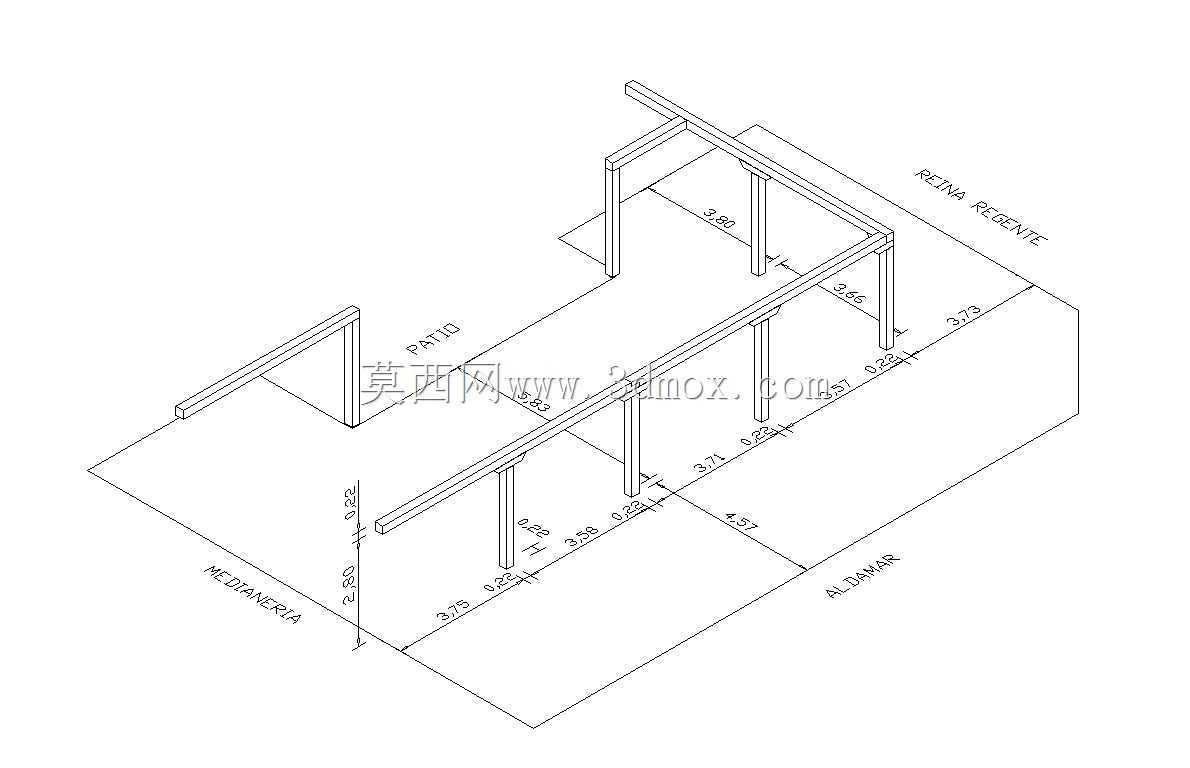

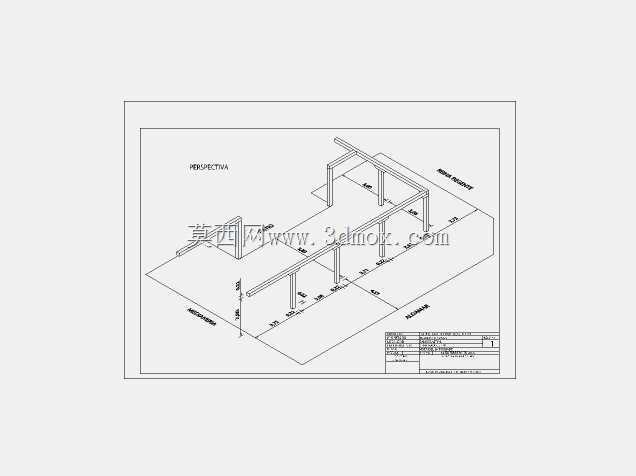

在建筑修缮、老旧木构维护的现场作业场景中，木框架的修复加固是保障结构整体稳定性的核心环节，这套轴测结构设计方案，完全围绕现场实际施工的落地需求展开，所有尺寸标注均对应现场实测的安装边界，可直接作为现场下料、构件定位的技术参考。从结构布局来看，这套加固方案采用多组竖向支撑搭配横向连系梁的受力体系，竖向支撑直接落地传递上部荷载，横向构件沿框架的两个正交方向布置，将分散的竖向支撑连成整体受力框架，避免单根支撑出现失稳偏移的问题。设计过程中优先考虑了原有木框架的损伤分布特点，所有加固构件的定位均避开原有木构件的腐朽、开裂区段，支撑点位选择在原有框架的受力节点位置，尽可能减少对原有完好木构件的二次开孔、裁切破坏，兼顾加固强度与原有结构的完整性保留。从标注的尺寸参数来看，各段横向构件的长度、竖向支撑的高度均对应现场实际的空间边界，不同区段的构件长度根据现场的开间、进深尺寸做了差异化设计，没有采用统一长度的标准化构件，完全适配现场非规整的安装空间，施工时无需对构件做二次裁切调整，可直接按标注尺寸下料后对位安装。构件连接节点的设计也充分考虑了现场施工的便捷性，横向梁与竖向支撑的连接位置预留了足够的操作空间，无需大型吊装设备即可完成人工拼装，适合在狭小的室内修缮场景下作业。这套加固结构除了承担竖向荷载的传递作用外，还能对原有变形的木框架起到纠偏定位的作用，安装时可通过调整支撑的顶紧程度，逐步校正原有框架的侧向偏移，恢复框架的整体方正度。在长期使用场景下，这套加固体系的受力路径清晰，竖向荷载通过支撑直接传递到地面，横向连系梁抵消水平方向的侧向推力，可有效避免原有木框架在长期荷载作用下出现进一步的变形、垮塌风险，适用于老旧民居木构架、小型商用空间木质隔断框架、临时木质展架结构等多种场景的修复加固作业，设计时也考虑了后续的维护便利性，所有构件均采用外露式安装，后期检查构件连接状态、更换锈蚀或老化部件时无需破坏周边装饰面层，大幅降低后续运维的成本。
