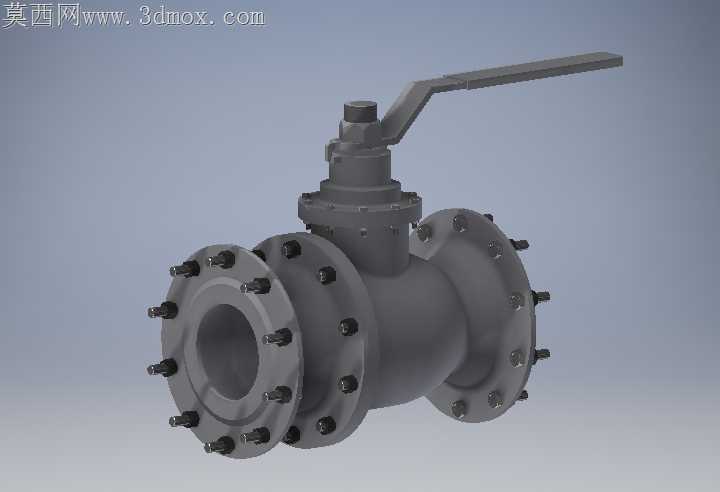

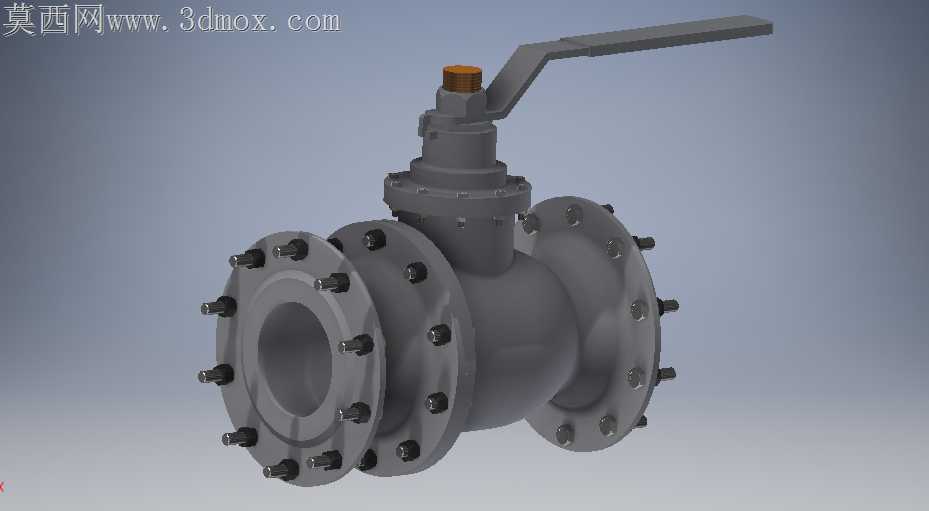

法兰式手动浮动硬密封球阀结构设计

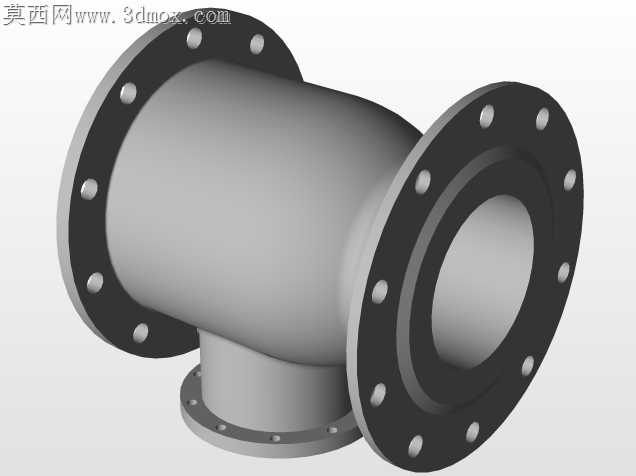

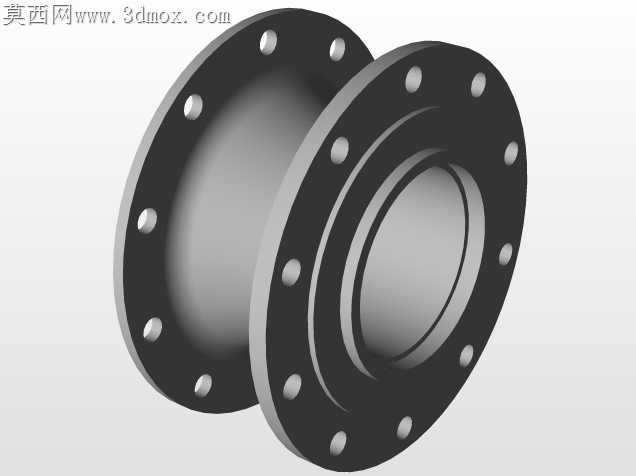

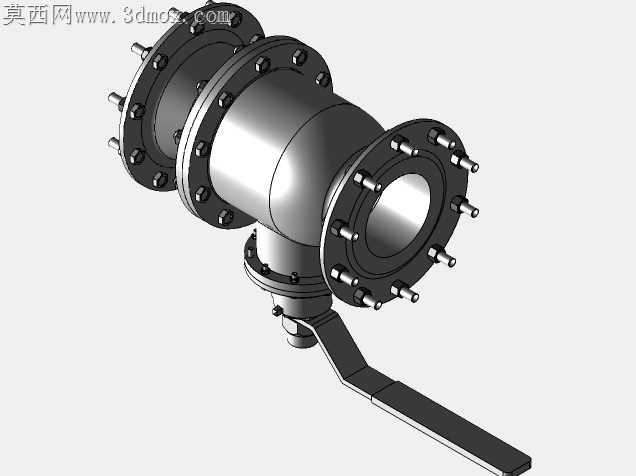

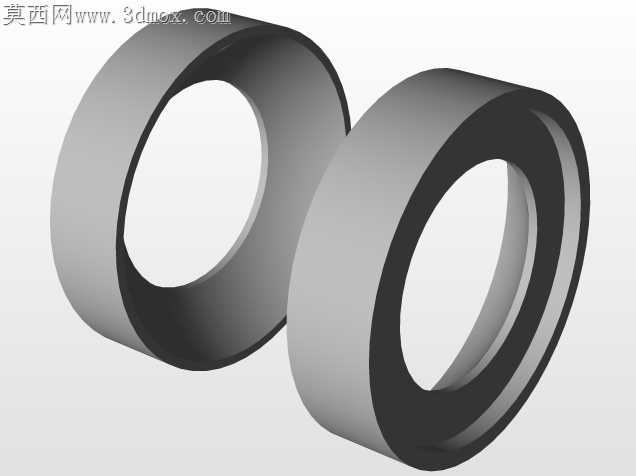

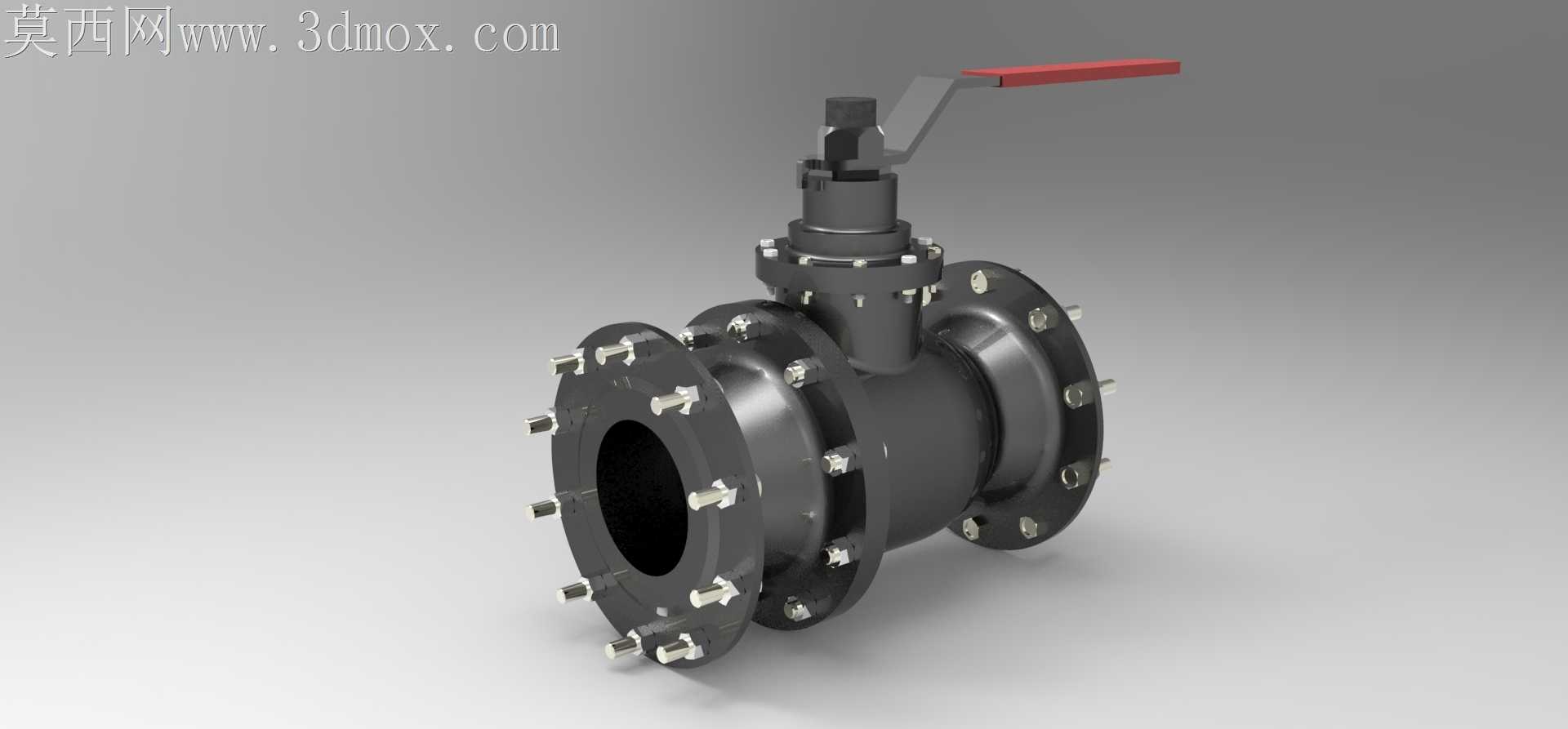

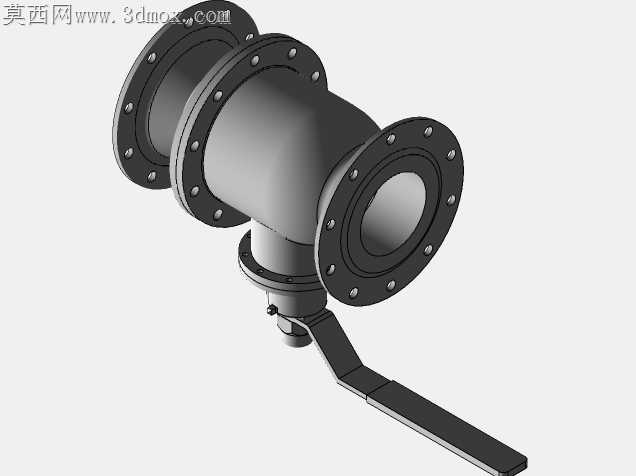

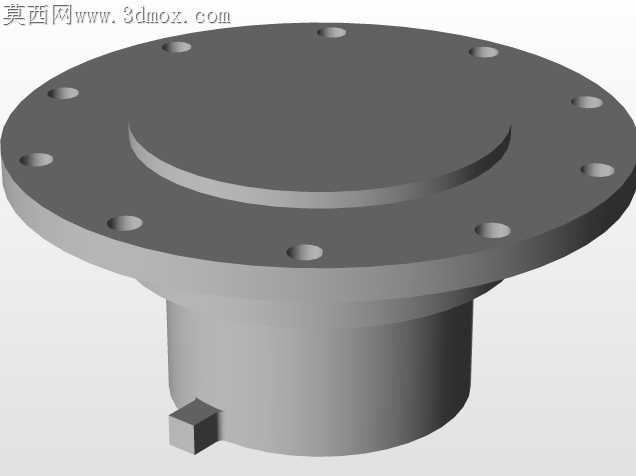

管线投用后法兰密封面渗漏、阀杆卡涩、球体闭合偏移是这类大口径浮动球阀最常见的现场故障，拆解返修时往往能看到阀座预紧力不均导致的球面磨痕，还有螺栓紧固顺序错乱压偏的密封垫片，这些问题在三维结构校验阶段就能提前规避。两端法兰的螺栓孔位做了错位公差补偿，相邻螺栓孔的位置度公差控制在0.12mm以内，现场安装时哪怕管线法兰存在轻微焊接变形，也能顺利穿入螺栓，不会出现螺栓别劲导致的法兰面翘曲。阀杆与球体的连接部位做了扁榫加防转销的双重限位，避免开关过程中阀杆打滑空转，扁榫的配合面留了0.05mm的间隙，既保证扭矩传递顺畅，又不会因为热胀冷缩出现卡滞。手动操作的杠杆手柄做了加长力臂设计，手柄根部与阀杆压盖的间隙留足了3mm操作空间，戴劳保手套操作也不会蹭到压盖螺栓，手柄表面的红色防滑套做了滚花贴合处理，沾了油污也不容易脱手。球体与阀座的密封面做了硬化堆焊层的结构预留，三维建模时特意把密封面的粗糙度要求对应的加工余量留了0.2mm，方便后续研磨工序达到密封精度，浮动式的球体支撑结构没有做多余的限位筋，介质压力升高时球体能自动微移压紧出口侧阀座，补偿密封面的微小磨损。阀体的中法兰连接部位做了加厚凸台，螺栓孔周围的壁厚比常规阀体厚2mm，打压试验时不会因为螺栓预紧力过大出现阀体开裂，压盖部位的填料函做了三级填料槽设计，不用频繁压紧填料压盖就能保证长期密封，避免阀杆部位的跑冒滴漏。阀体外部的连接螺栓全部做了沉台防护结构，暴露在外的螺栓头不会被管线内的介质腐蚀锈死，后期检修时能顺利拆卸，不会因为螺栓锈死只能切割阀体造成额外损失。流道部位做了全通径的圆滑过渡，没有突兀的台阶结构，介质流经时不会产生紊流冲蚀管壁，也能减少管线输送的压力损失，哪怕输送带有微小固体颗粒的介质，也不容易在阀腔内沉积卡阻球体。
