黄铜内螺纹手动球阀结构设计

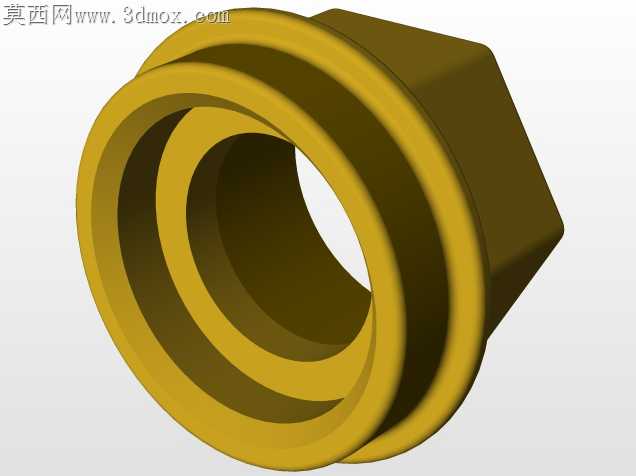

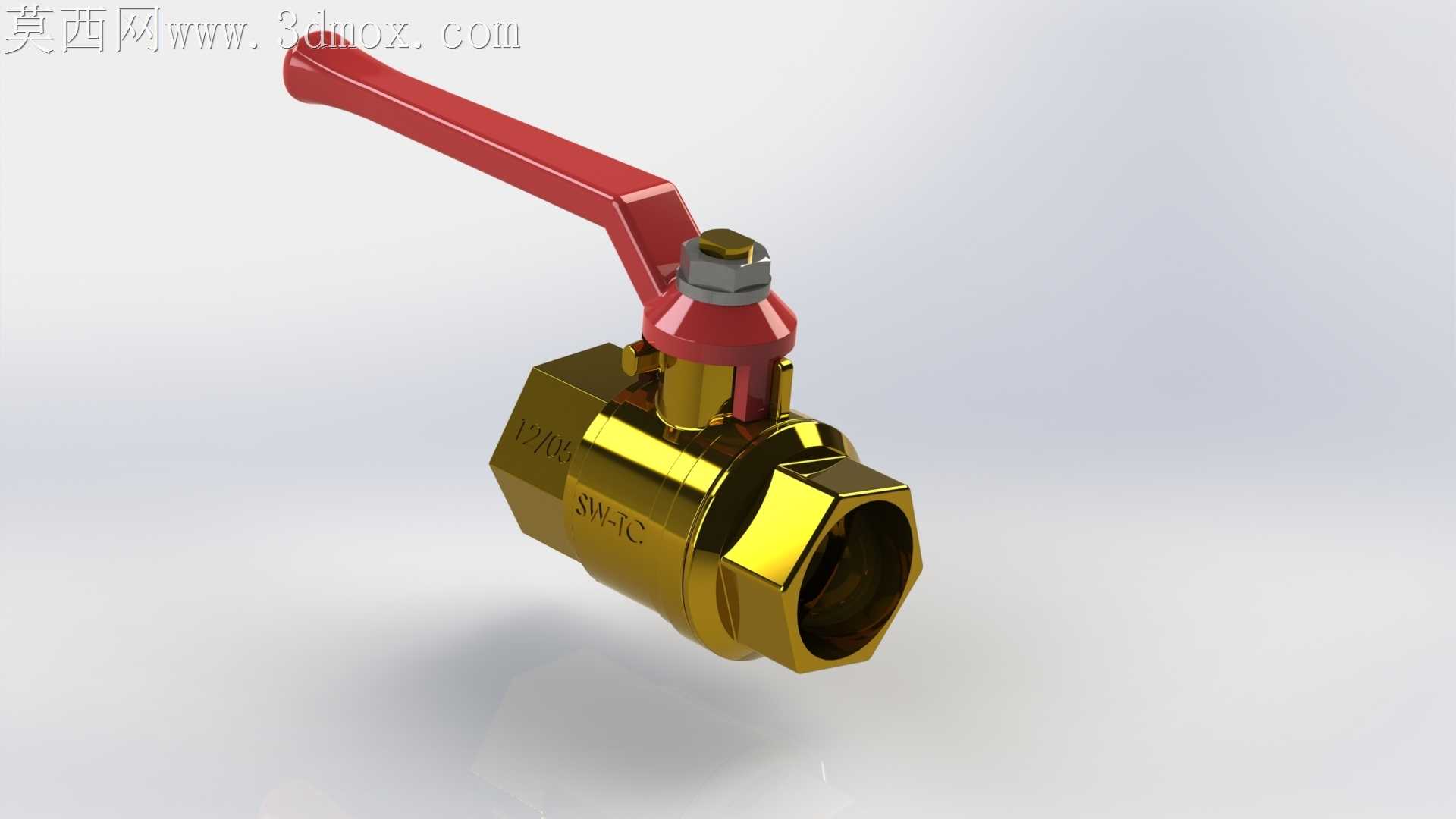

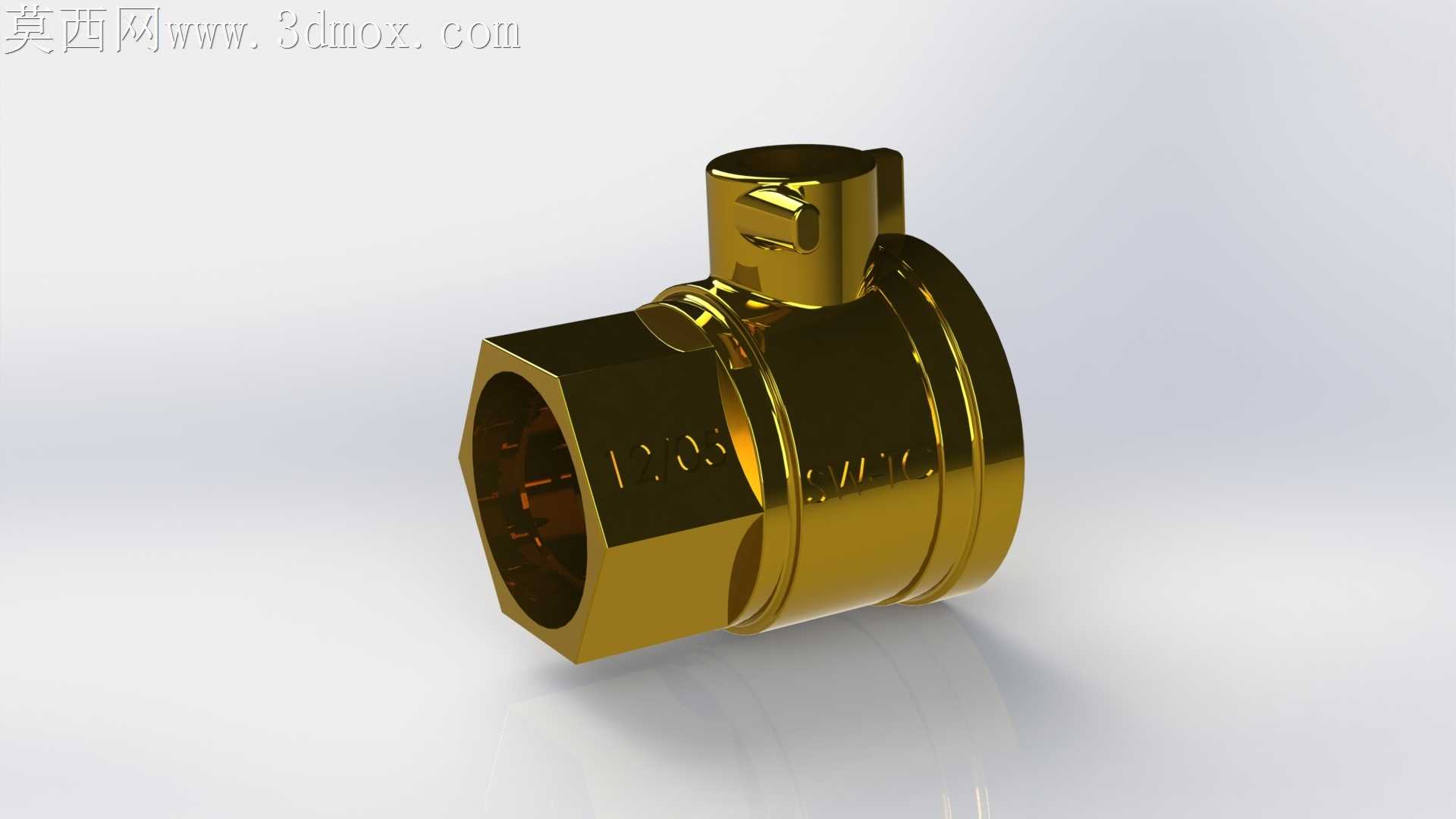

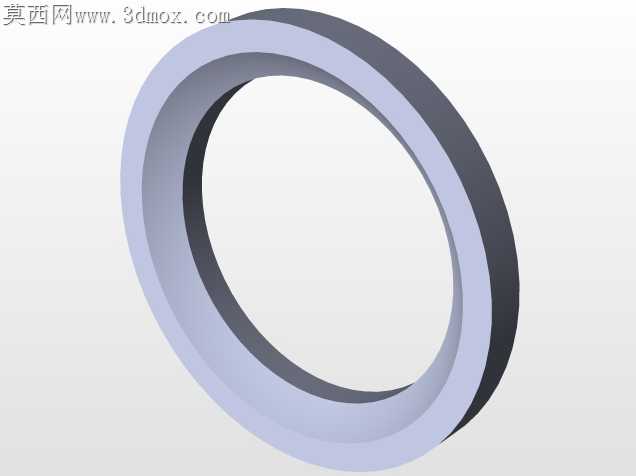

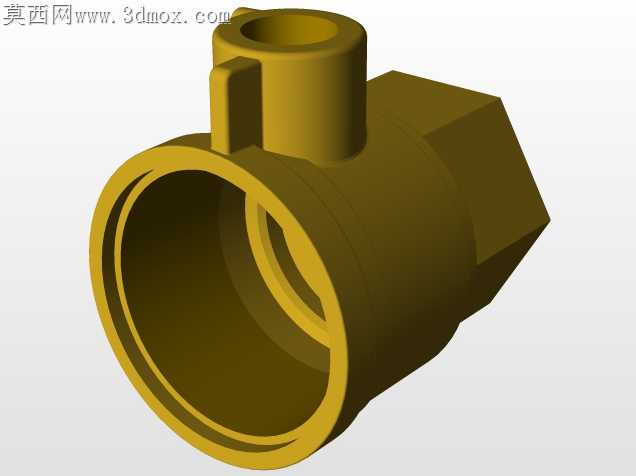

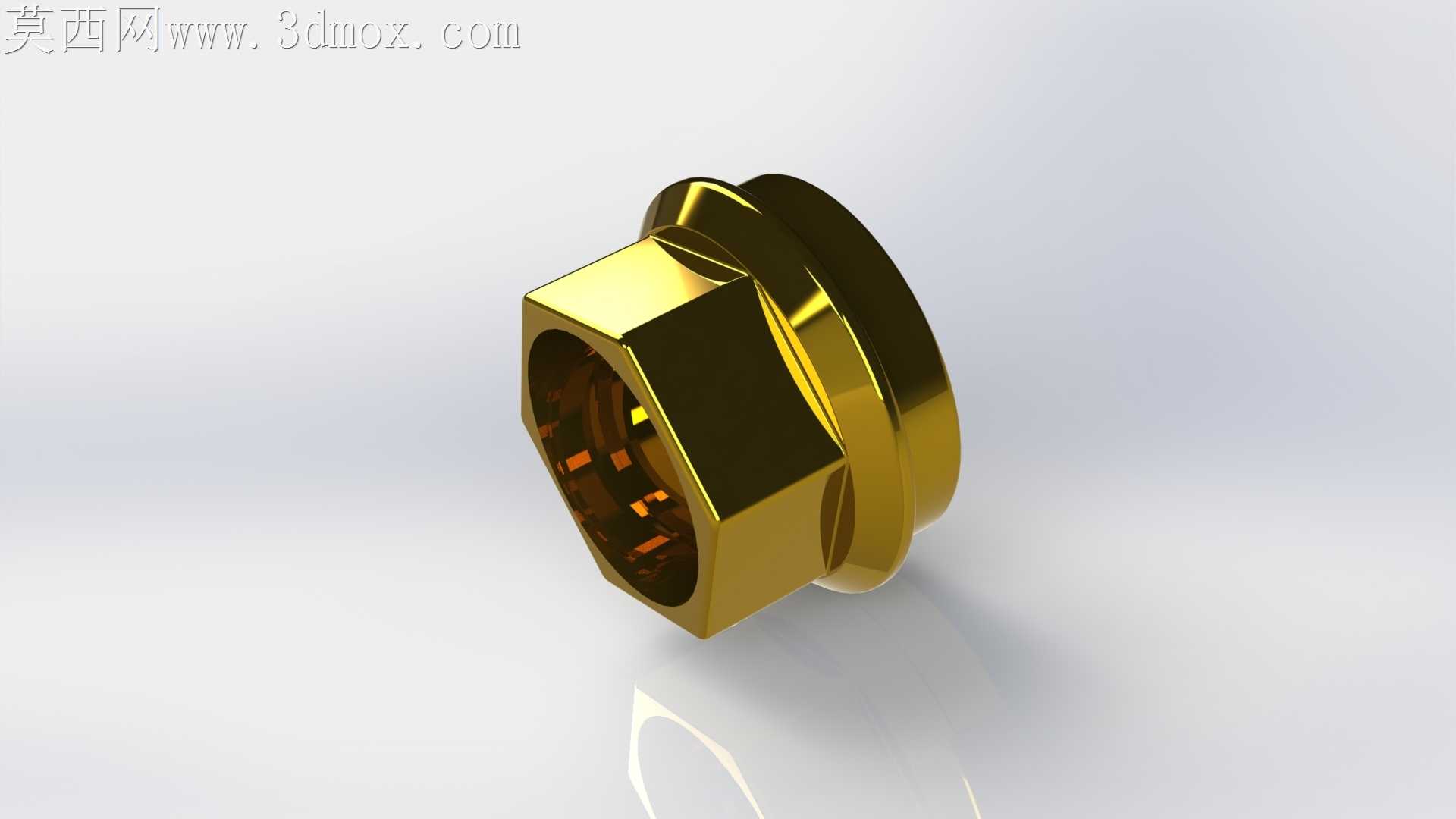

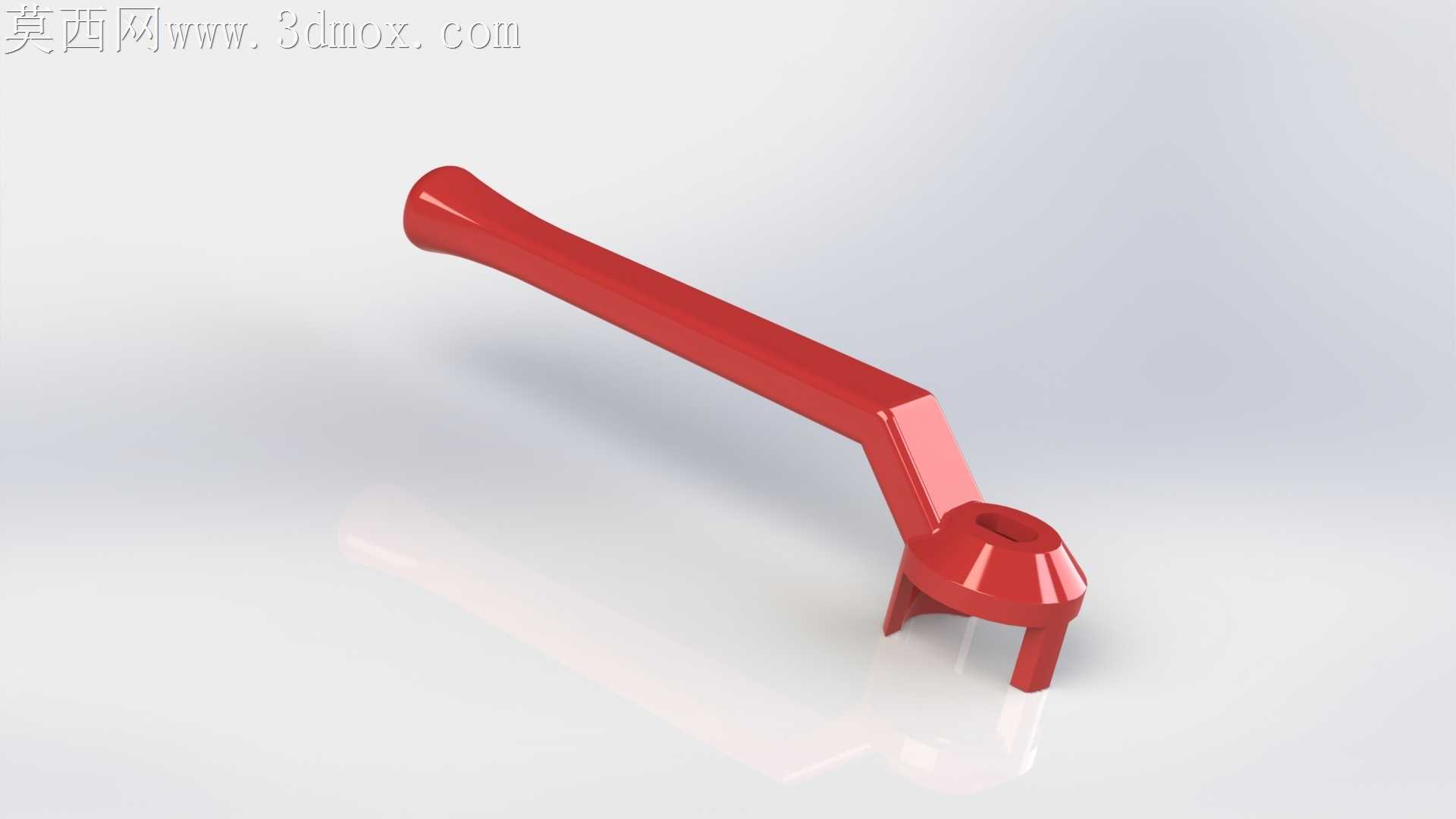

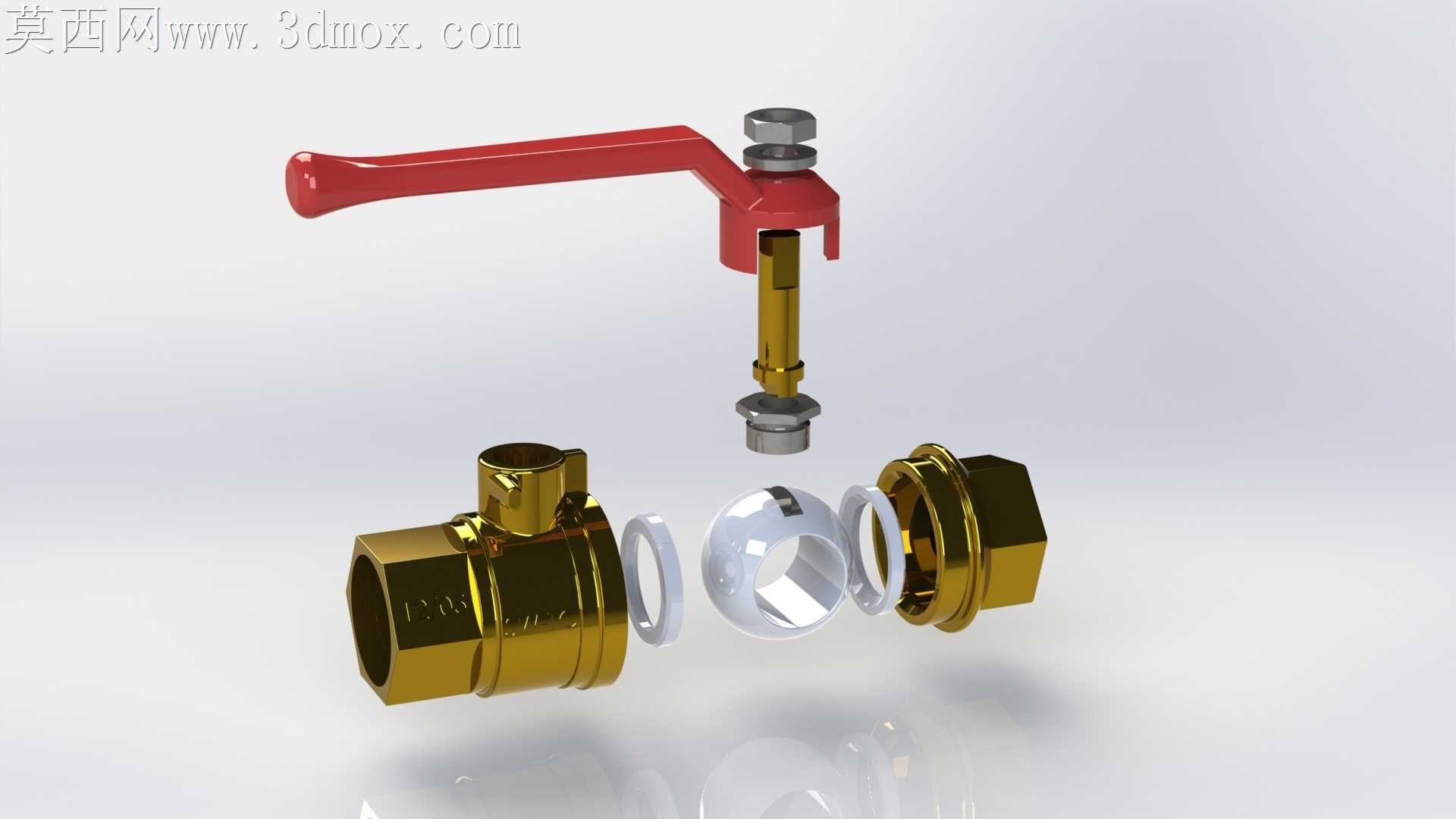

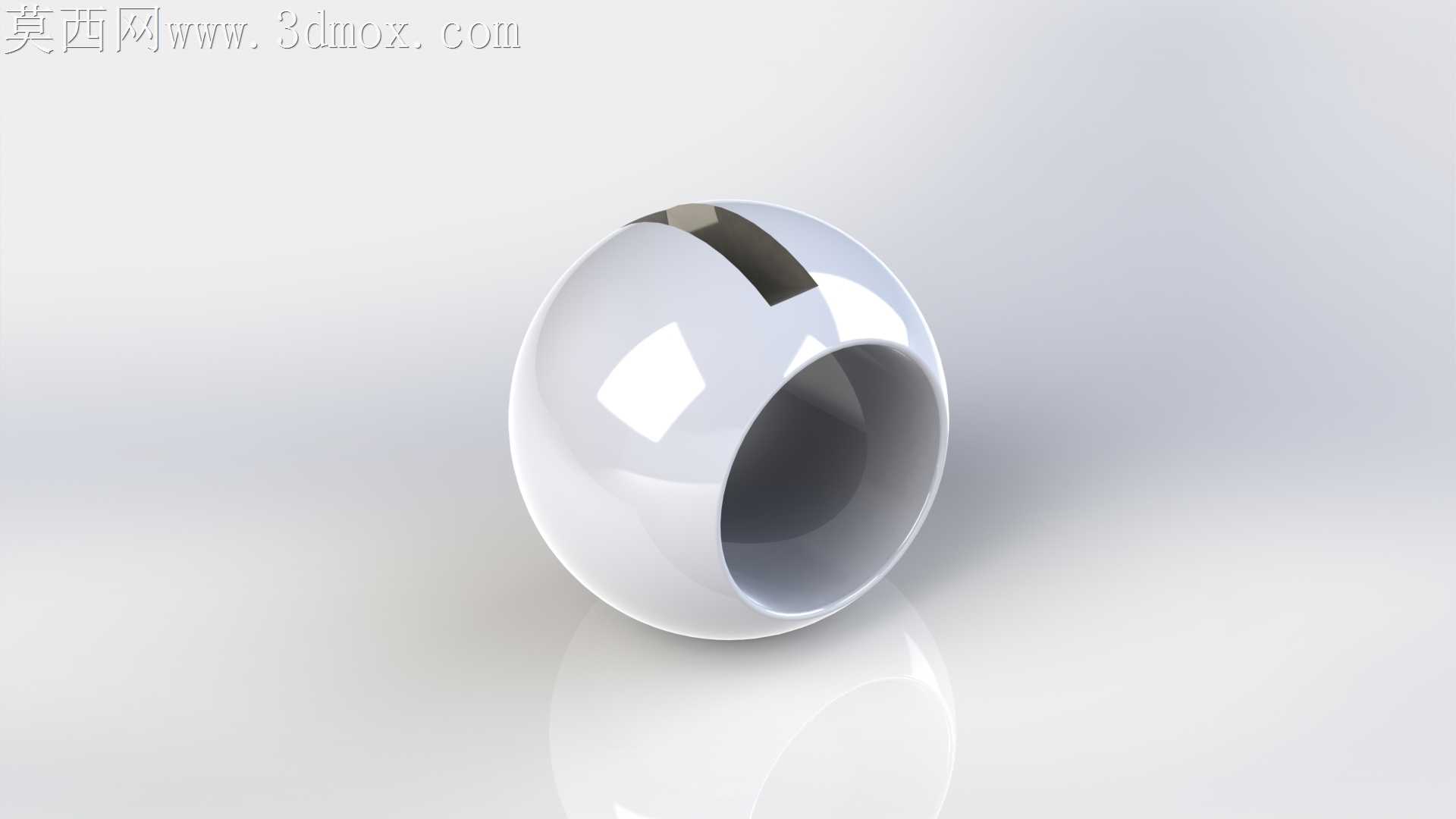

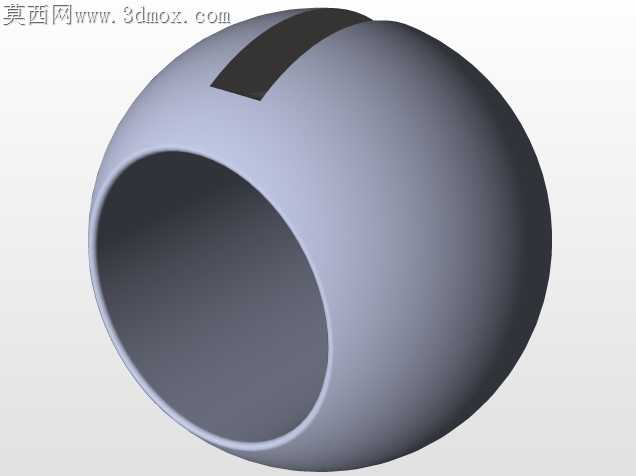

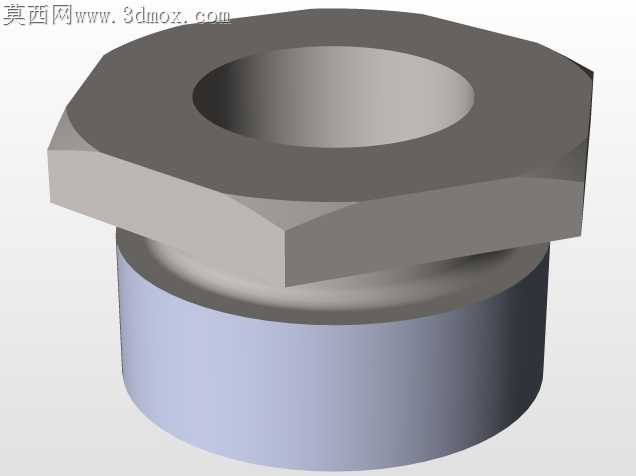

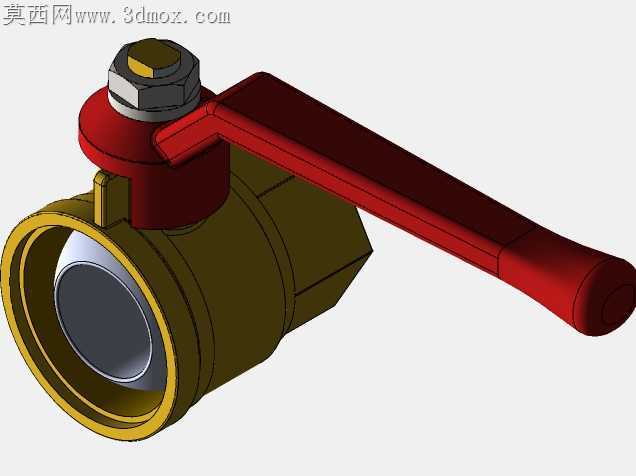

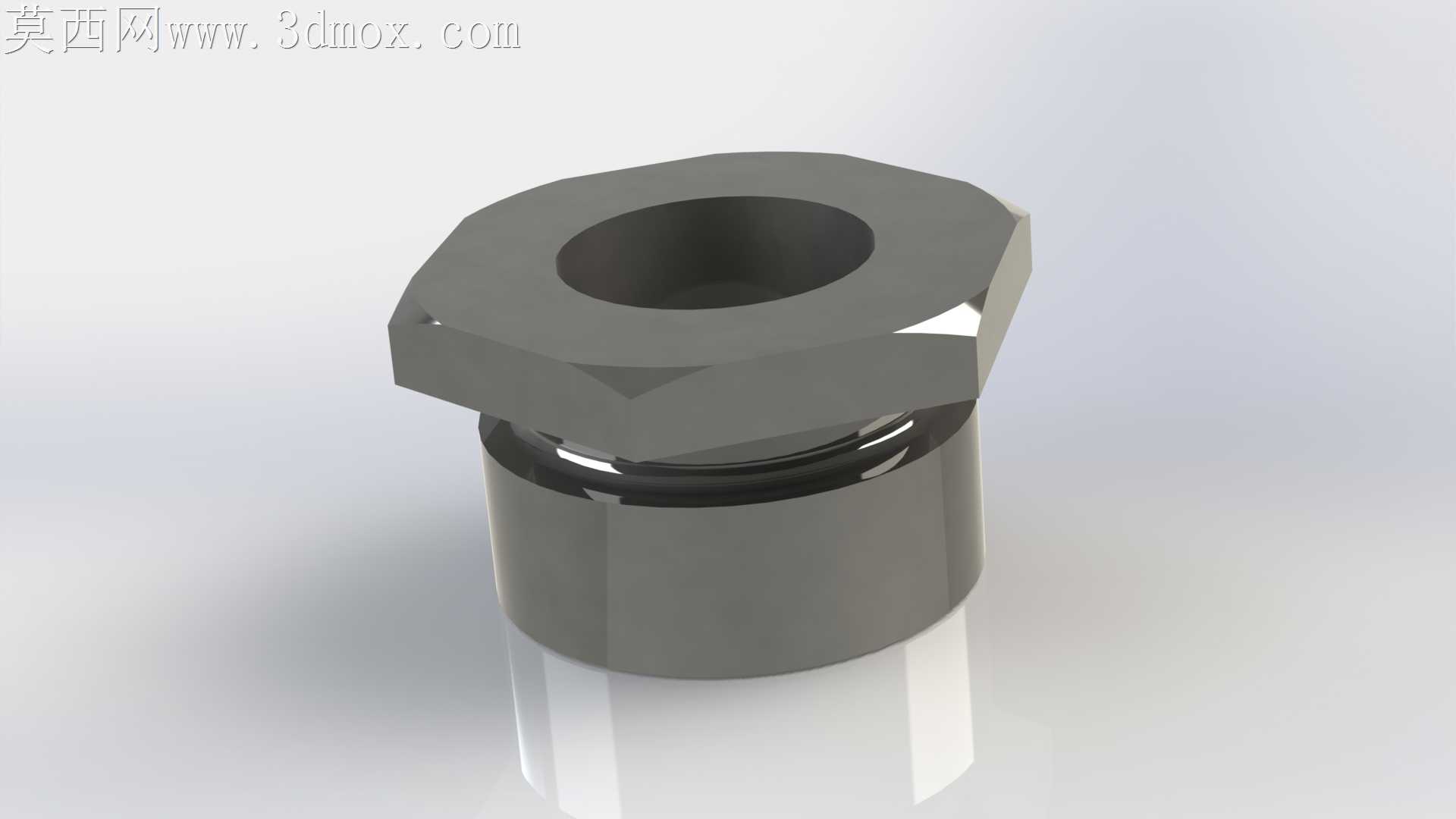

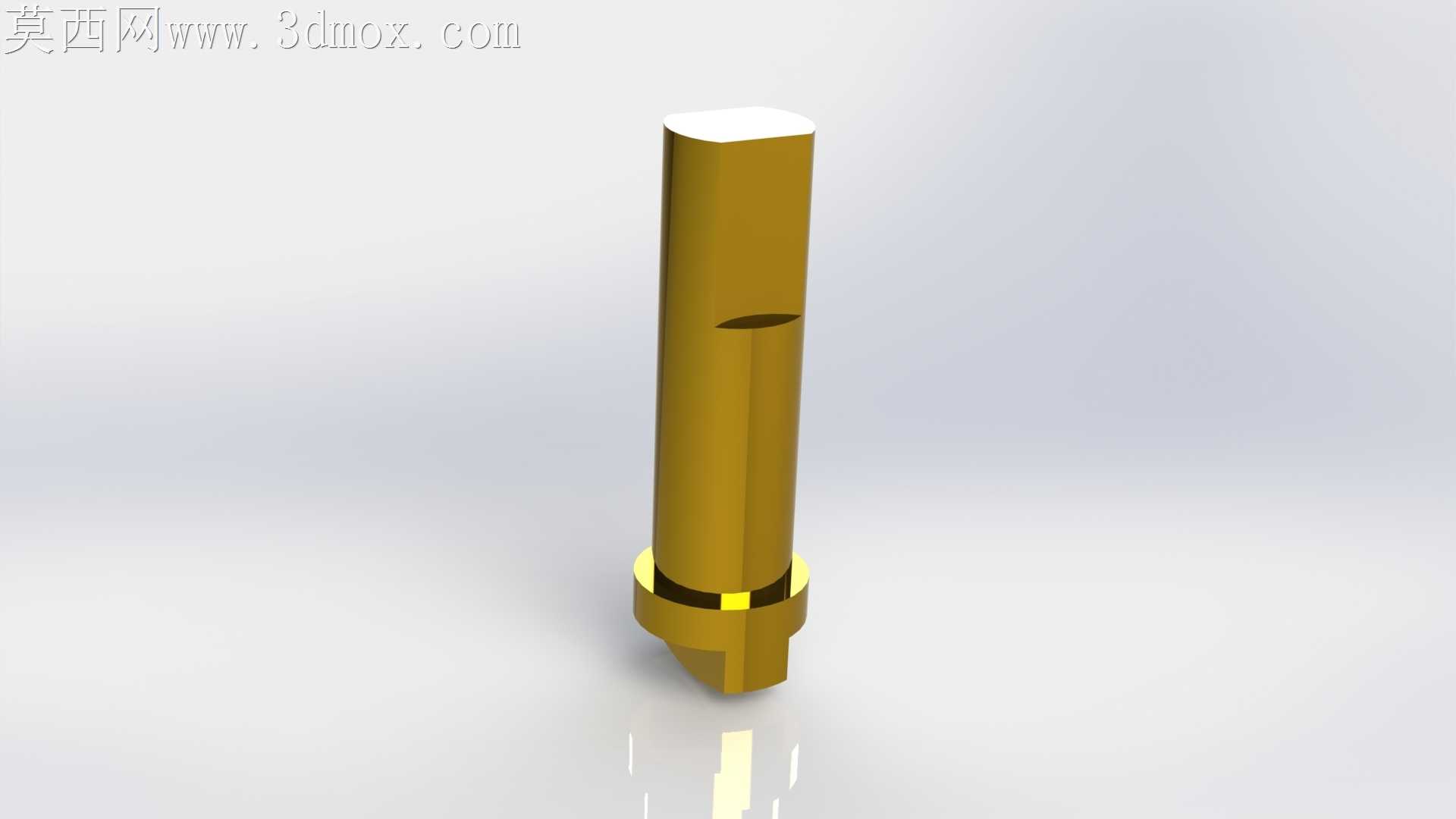

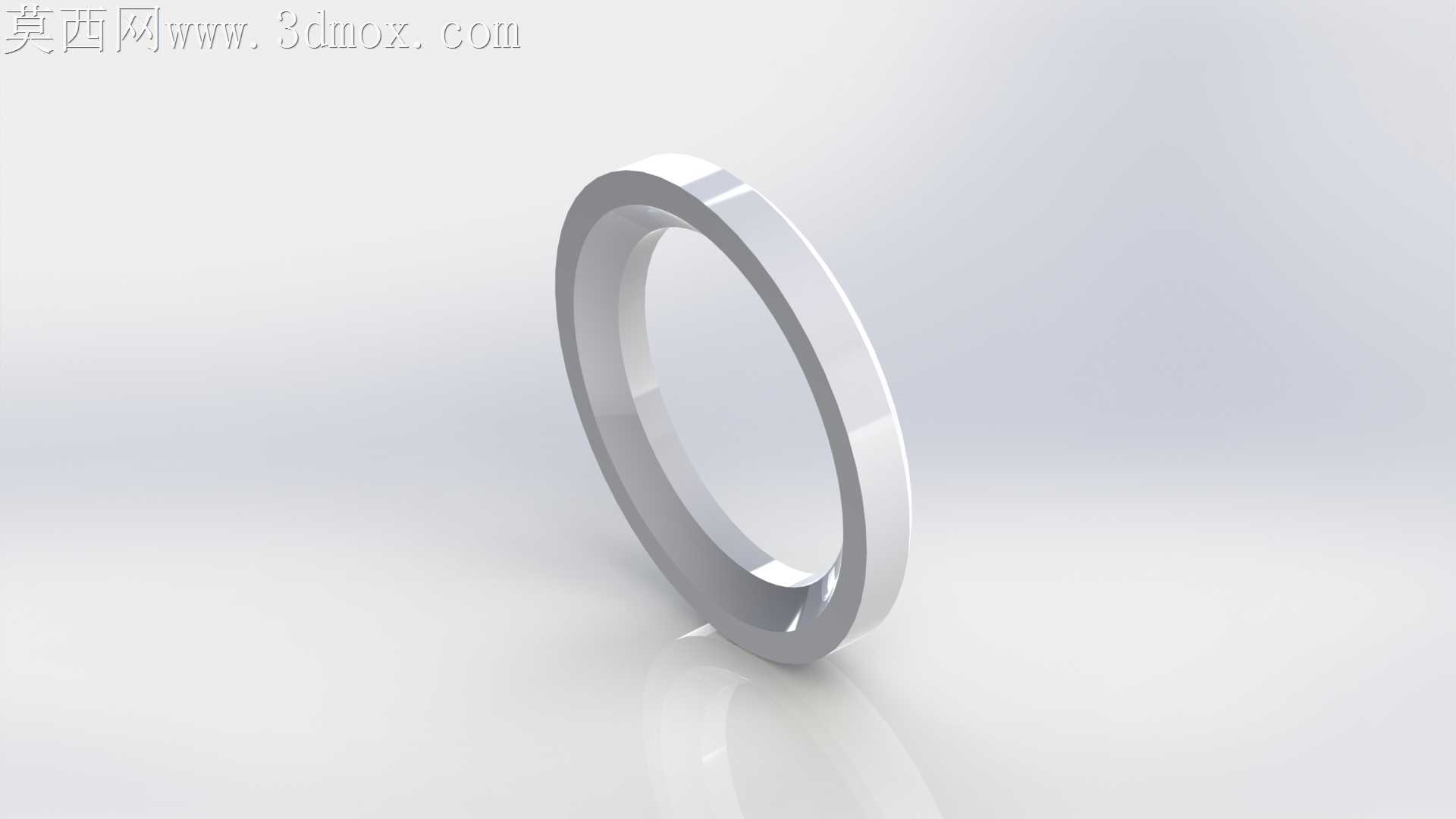

民用给排水、小型气动管路的现场安装场景里，最常碰到的痛点是球阀手柄扳动卡涩、阀杆密封处渗漏，很多批量出货的小口径球阀为了压缩成本，把阀杆和球体的配合间隙做的过大，手柄扳到90度开关位时球体通孔和管路轴线错位，实际通流面积比标称值小近两成，长期带压工作还容易出现阀杆窜动，密封填料被挤裂后漏液漏气得拆换整阀。这款小口径黄铜球阀的结构设计，刚好对准这些现场反馈的问题做了针对性调整。阀杆和球体的连接位置没有用常见的扁舌直插结构，而是在球体顶部开了带1.5度锥度的方槽，阀杆下端的配合方隼做了同锥度的磨配处理，装配时不用额外涂密封胶，靠锥面的过盈贴合就能消除配合间隙，手柄扳动时没有空行程，转到90度位置时球体通孔和内螺纹接口的同轴度能控制在0.1毫米以内，通流截面完全对齐，不会出现截流导致的管路压损异常。阀体和接头的螺纹衔接处，没有照搬常规的直螺纹加生料带密封的设计，而是在螺纹根部做了一圈0.8毫米深的环形退刀槽，槽内嵌装丁腈橡胶O型圈，安装时只要把螺纹拧到O型圈贴紧接合面，不用缠生料带就能实现16公斤压力下的无渗漏，现场安装效率能提升近一倍，也避免了生料带碎屑掉入管路堵塞下游精密元件的问题。手柄和阀杆的固定位置，没有用容易锈死的十字螺丝，而是采用带防松齿的六角薄螺母，螺母下方垫了镀锌平垫，即使在潮湿的厨卫或者有轻微腐蚀的车间环境里，长期使用后需要拆换阀杆密封件时，也不会出现螺母锈死拧不动的情况。球体表面做了镀硬铬抛光处理，表面粗糙度能达到Ra0.8，和阀座的聚四氟乙烯密封面贴合时没有微观缝隙，即使管路里有细小的砂粒杂质，开关数次后也不会在密封面留下划痕导致内漏。手柄的红色包胶部分做了符合人手握持弧度的曲面凸起，冬天戴薄劳保手套操作时也不会打滑，扳动的力矩控制在3牛米左右，不用借助扳手就能轻松开关，不会出现力矩过大扳断阀杆的问题。很多小口径球阀容易忽略的阀杆防尘结构，这款设计在阀杆和阀盖的配合间隙上方加了一圈尼龙防尘圈，外界的灰尘、水汽不会顺着间隙进入阀杆的密封填料位置，填料的老化速度能延缓三倍以上，正常工况下使用寿命能比普通同规格球阀长两倍。
