二分之一英寸内螺纹黄铜球阀结构设计

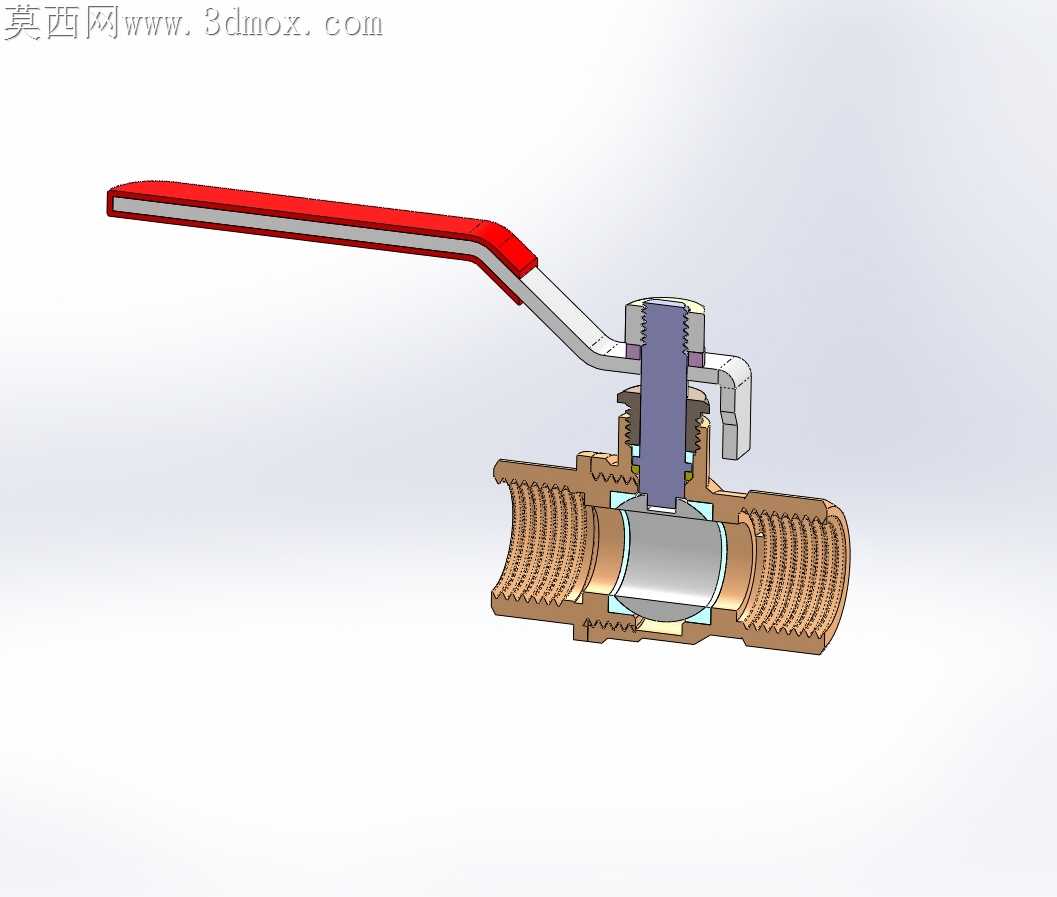

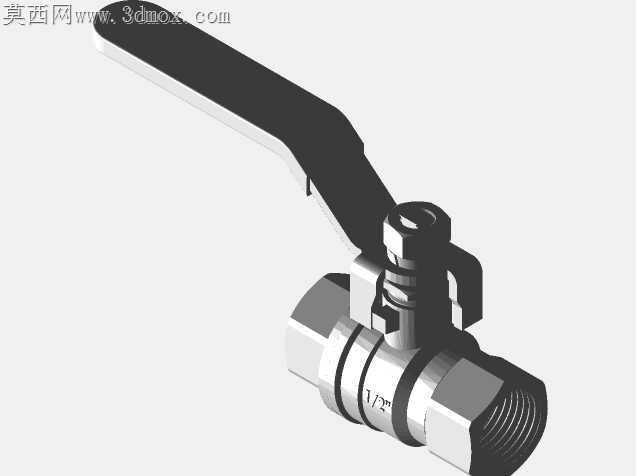

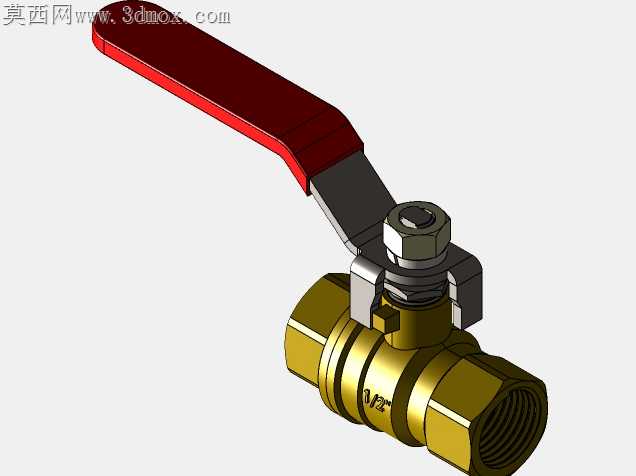

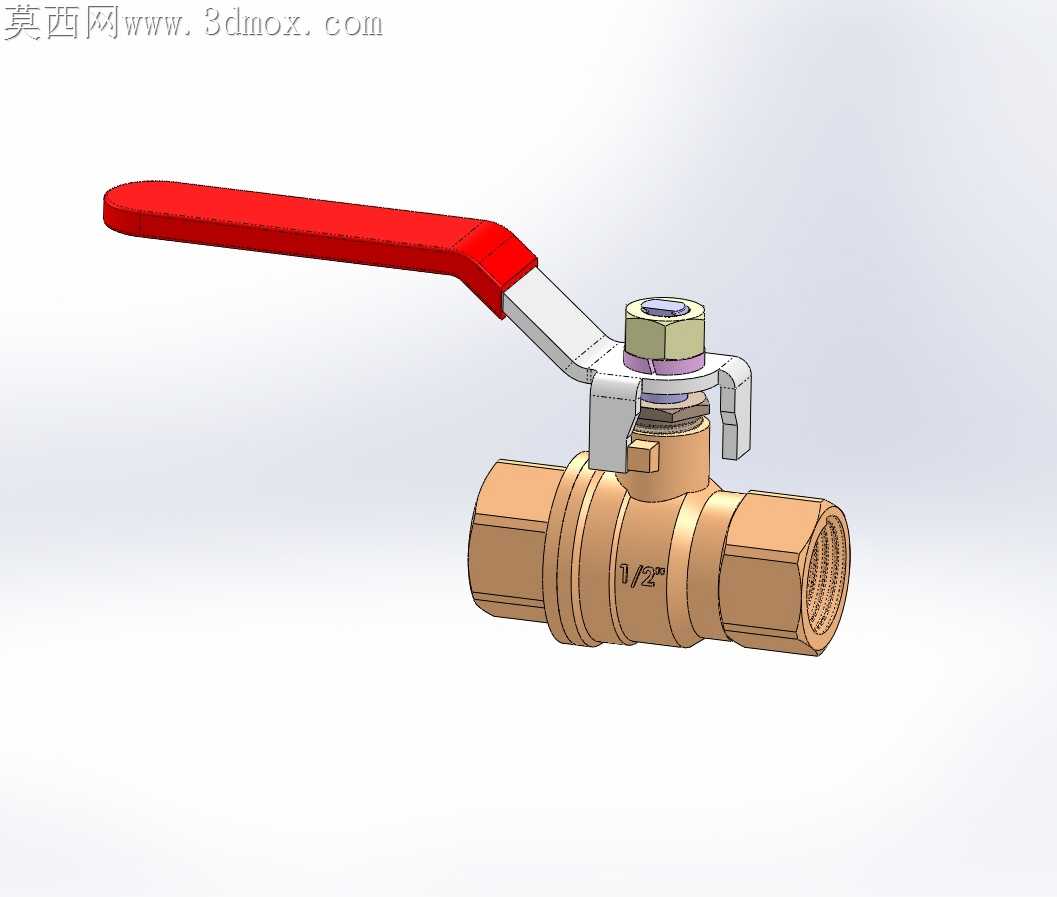

民用给排水管路里的小口径球阀，最容易出问题的部位从来不是球体密封面，而是手柄压合处的防松结构与阀体铸造后的螺纹同轴度偏差。很多批量生产的廉价铜球阀，用不到半年就出现手柄扳动卡顿、阀杆处渗水的问题，根源就在于压盖与阀杆的配合间隙没留够热胀冷缩余量，加上铸造阀体的内螺纹与球腔不同轴，强行拧上管路后会给球体施加侧向应力，时间一长密封垫就会出现偏磨。这款1/2规格的黄铜球阀，在阀杆位置特意做了分体式压爪结构，替代传统的一体式六角压帽，压爪的两个卡脚直接嵌入阀体上端的卡槽里，不需要靠螺纹旋紧来提供压合力，哪怕长期扳动手柄产生振动，压盖也不会出现松退，阀杆处的密封压力能长期保持稳定。手柄与阀杆的连接采用扁方定位加铆压固定，没有用容易滑牙的顶丝结构，扳动手柄时的扭矩能直接传递到阀杆，不会出现手柄空转的情况，红色的浸塑手柄套贴合手部施力角度，扳动到90度开关位置时能清晰感受到卡位反馈，不用额外观察手柄角度就能判断阀门通断状态。阀体两端的内螺纹做了入口倒角，安装时生料带不会被螺纹牙口刮切形成碎屑进入管路，球腔与两端螺纹的同轴度控制在0.1mm以内，拧入外接接头时球体不会受到额外的侧向挤压力，密封聚四氟乙烯垫的磨损量能降低六成以上。阀体上直接铸出的1/2规格标识，不会像后期激光打标的标识那样长期接触水流后被腐蚀模糊，后期管路检修时能快速识别阀门规格。手柄根部的限位凸台直接和阀体上端的限位面配合，开关位置的转角误差控制在2度以内，不会出现扳动过位导致球体密封面错位的问题。铜材质的阀体做了表面钝化处理，不会像镀锌铁阀那样长期接触水后生出锈渣堵塞管路末端的起泡器或者花洒孔，适配家装冷热水、普通压缩空气管路的使用需求，日常使用时不需要额外做防腐维护，安装时只要在螺纹处缠好生料带对准同轴度拧入，就能保证长期使用不渗漏。
