切夫特梅坎兹手动杠杆式压力机结构设计

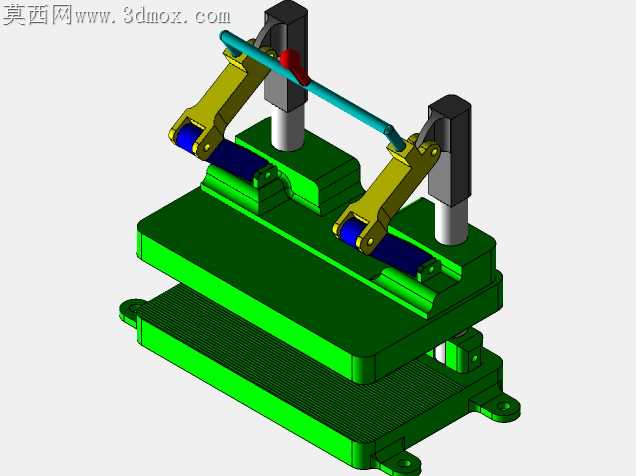

车间小批量压装作业里，纯手动施压的工装最容易出现的问题就是压头偏载、施力行程不足，还有长期使用后铰接点旷量导致的压装精度跳水，这款手动压力机的结构设计刚好戳中了这些现场痛点。双杠杆铰接臂的对称布局没有采用常见的单臂偏置结构，两侧压臂同步联动的设计能让压合面受力完全均匀，压装小尺寸轴承、销钉的时候不会出现工件被压斜的情况，底座上的防滑纹台面没有做多余的镂空，既保证了压装时的支撑刚性，也避免了细小工件卡进缝隙的清理麻烦。

压臂和立柱的铰接位置特意做了衬套安装位，实际加工时可以选配铜质衬套压入铰接孔，不用直接在臂体上做摩擦面，长期使用出现磨损后只需要更换衬套就能恢复装配精度，臂体末端的压辊做了圆弧过渡，和施压横杆接触的位置不会出现硬棱刮擦，手动扳动横杆的时候施力顺滑没有卡顿感，哪怕连续压装几十件工件，操作手感也不会出现明显的发涩问题。

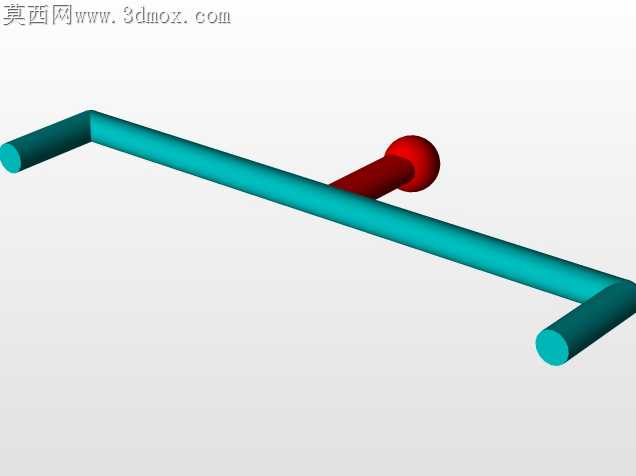

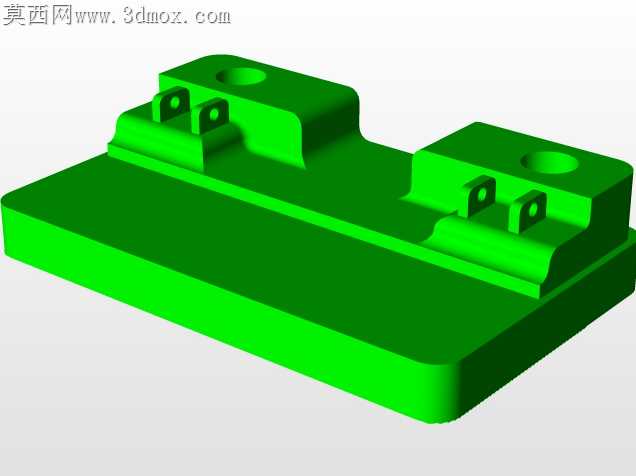

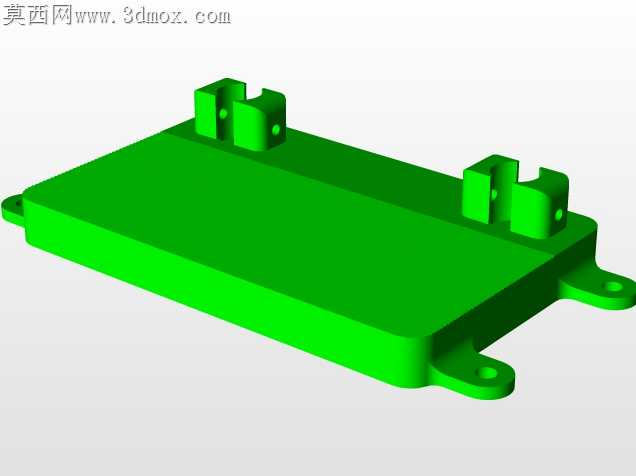

上下工作台的导向柱没有做过长的悬伸设计，压合行程内导向段始终保持足够的配合长度，不会因为压头下行到低位时导向接触长度不足出现晃量，底座的安装耳预留了螺栓过孔，可以直接固定在钳工台面上，压装时整机不会跟着施力方向翘动。施压横杆的长度经过力臂配比优化，普通人单手施加十公斤左右的力，压头端就能输出接近三百公斤的压合力，足够覆盖小零件压装、钣金校形、简易冲裁这类常见的钳工工序需求，不需要额外连接气源电源，搬移到任何工位都能直接使用。

臂体和底座的连接位置没有采用一体化焊接结构，全部用紧固件拼接，加工时各个零件可以单独铣削成型，不需要复杂的五轴工序，普通铣床就能完成所有结构件的加工，装配时只需要依次穿入铰接轴、锁紧固定螺栓就能完成整机组装，不需要专门的工装辅助定位，哪怕是实训场景下的学生装配作业，也能在半小时内完成整机组装调试。压头位置预留了标准的安装螺孔，可以根据不同作业需求更换平压头、V型压头、冲裁头等不同工装头，拓展性比固定压头的手动压机强很多，不会因为加工需求变化就需要整台更换设备。
