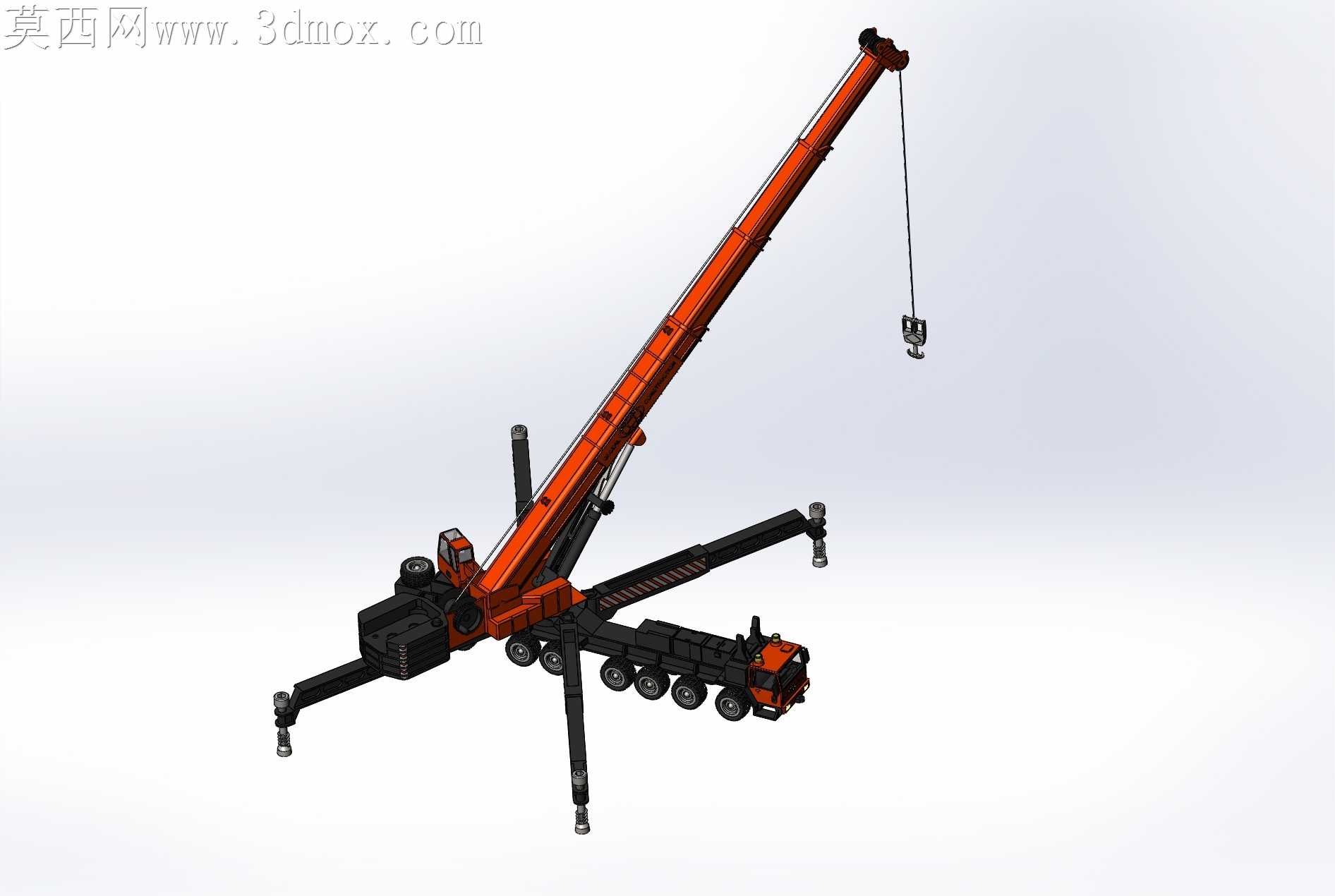

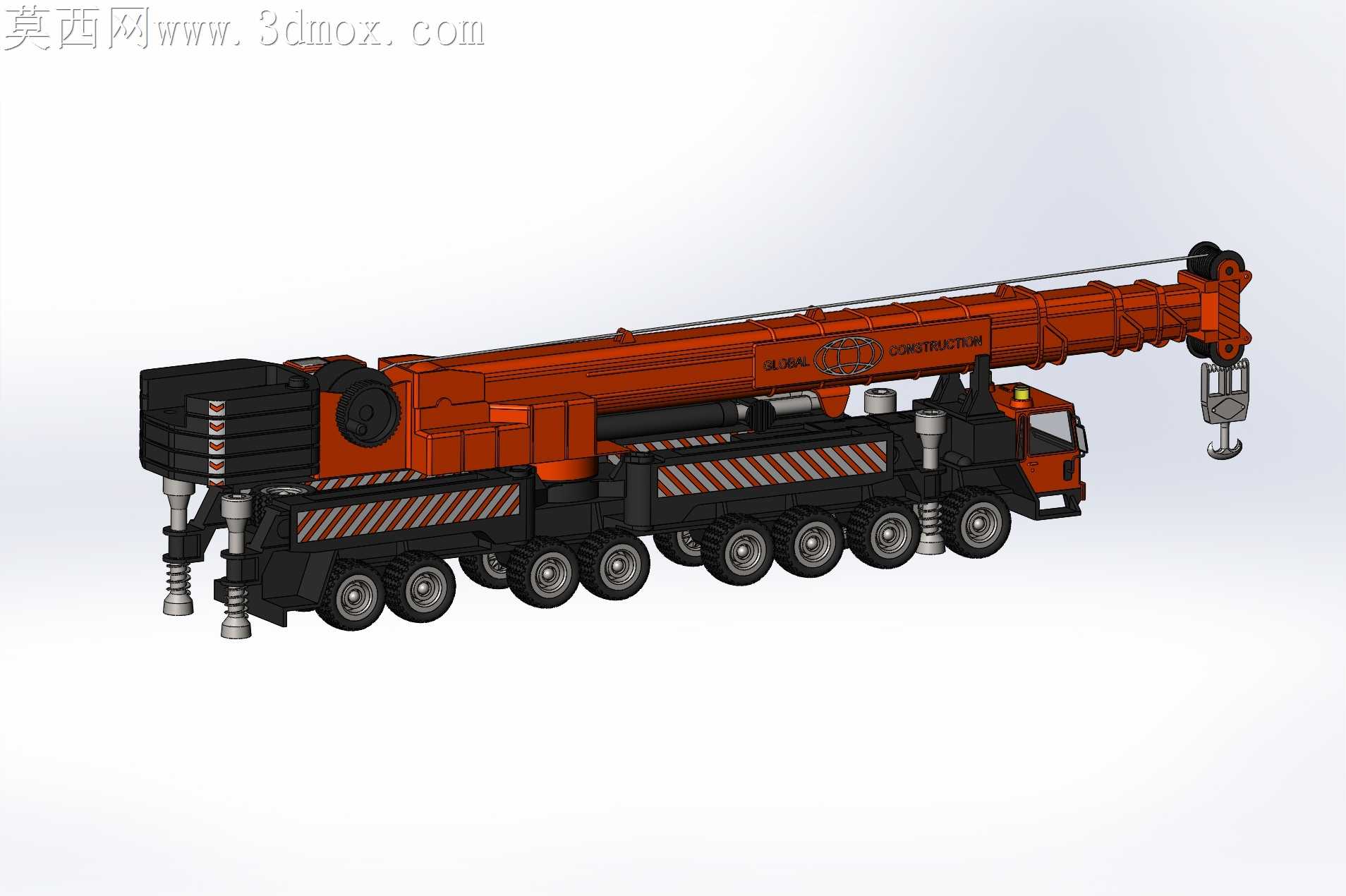

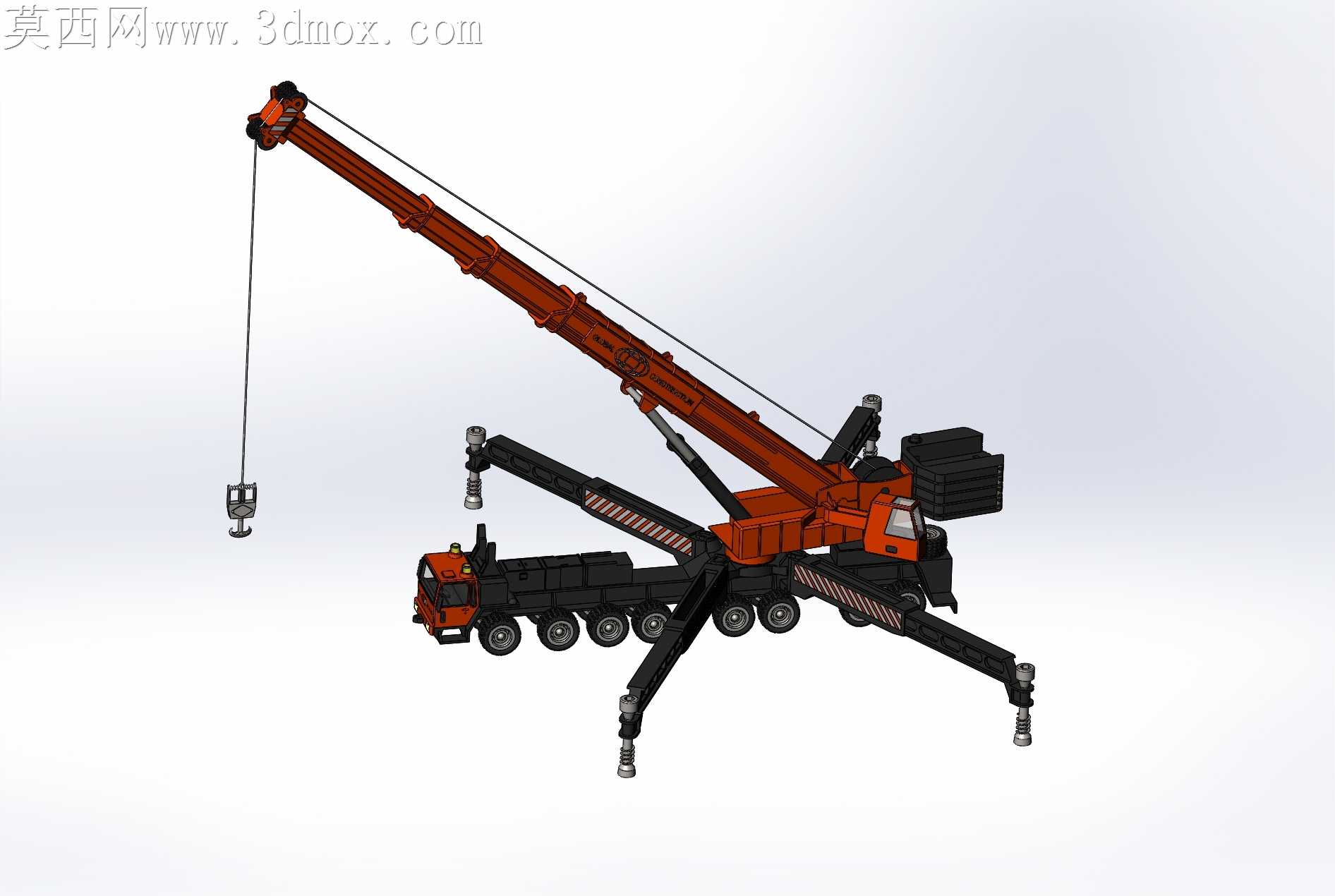

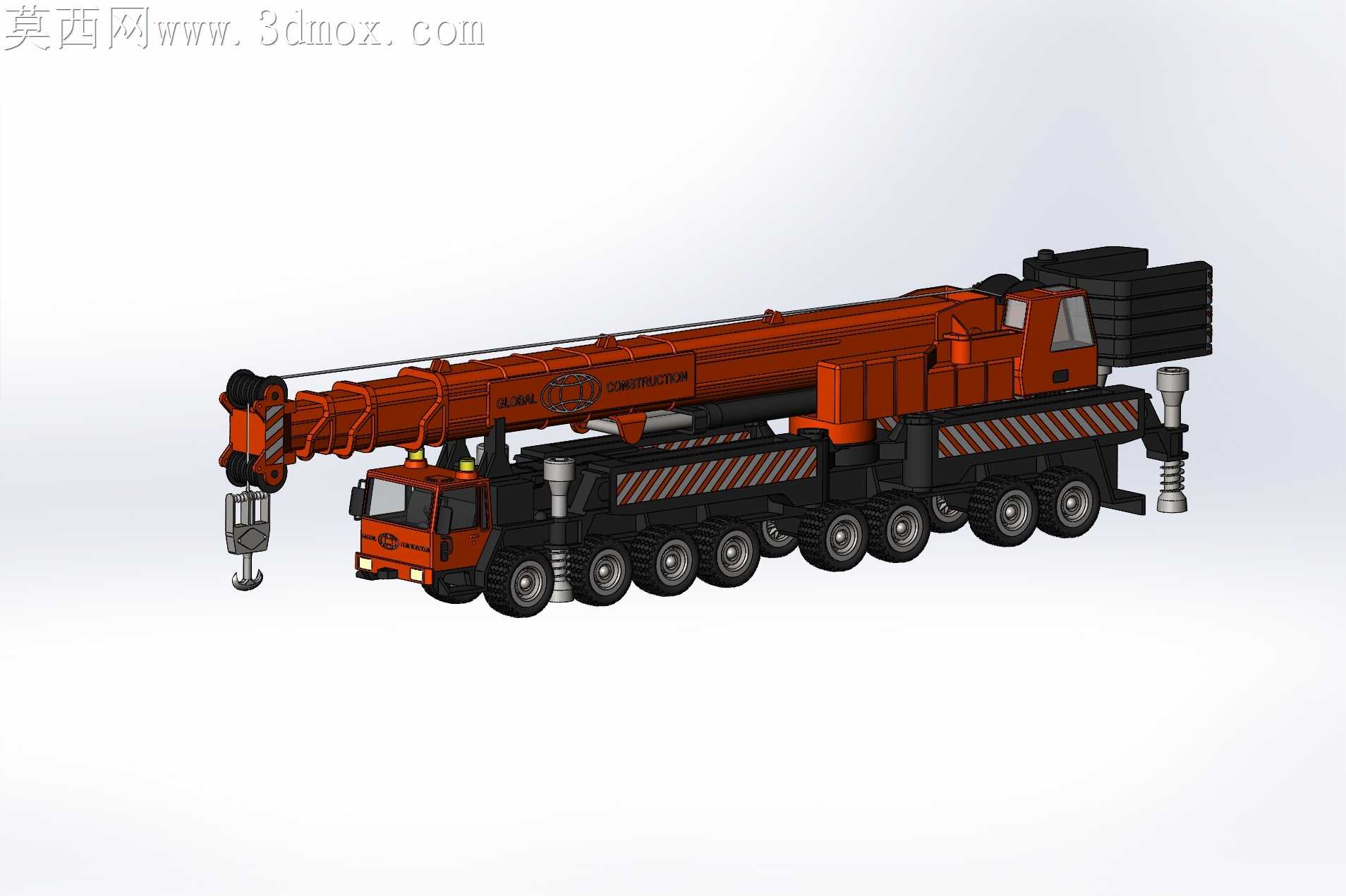

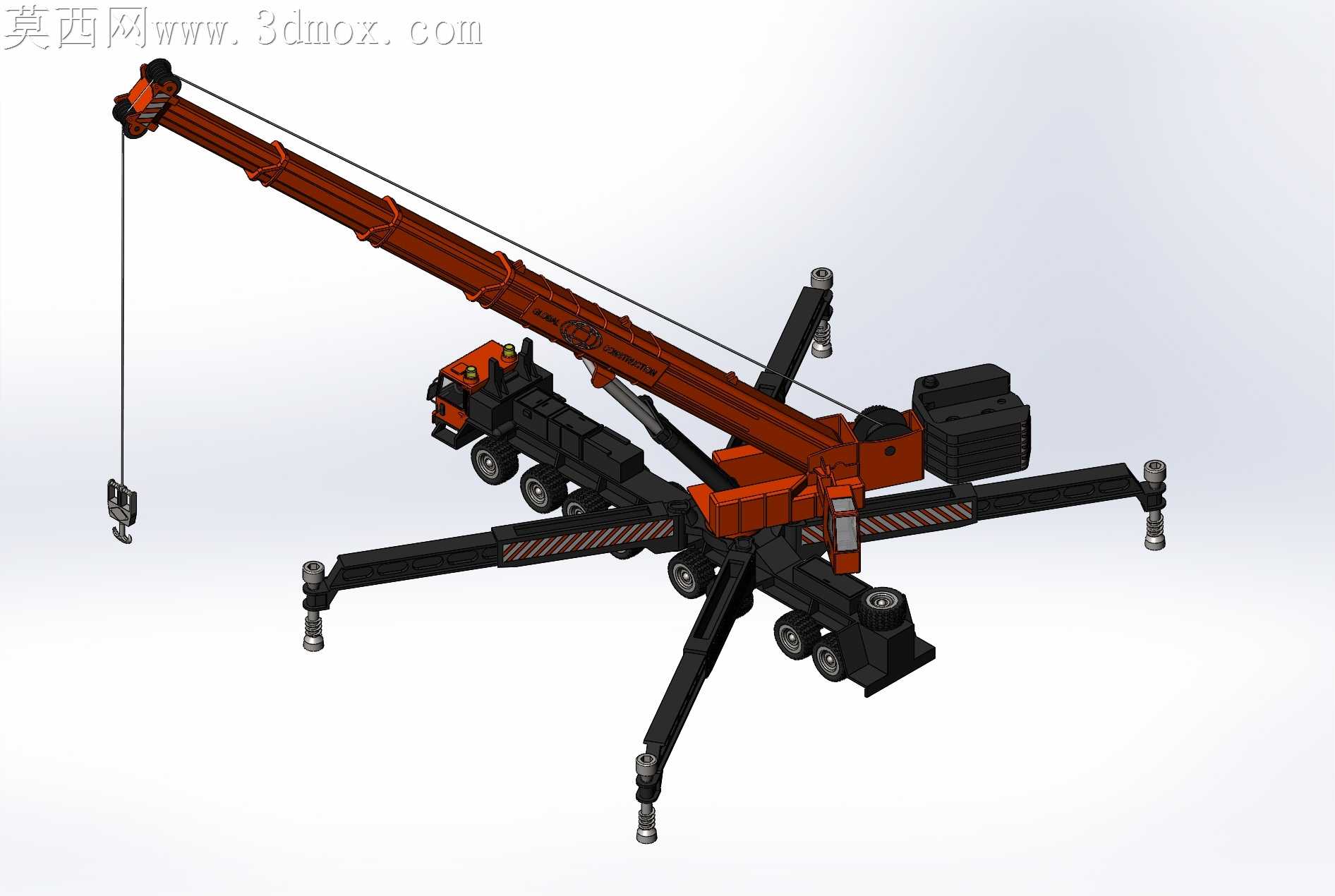

多轴重型汽车起重机整车结构三维数模

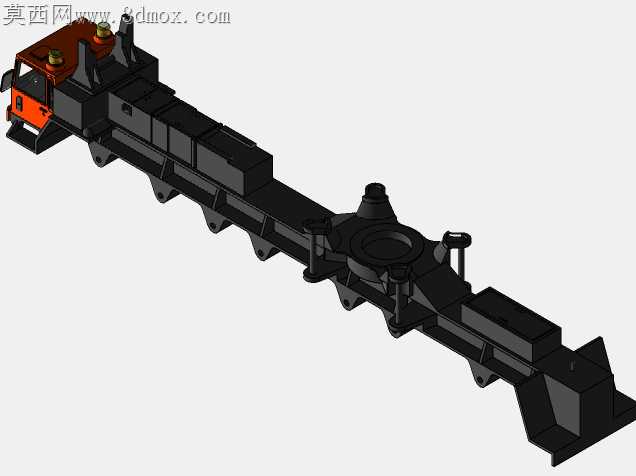

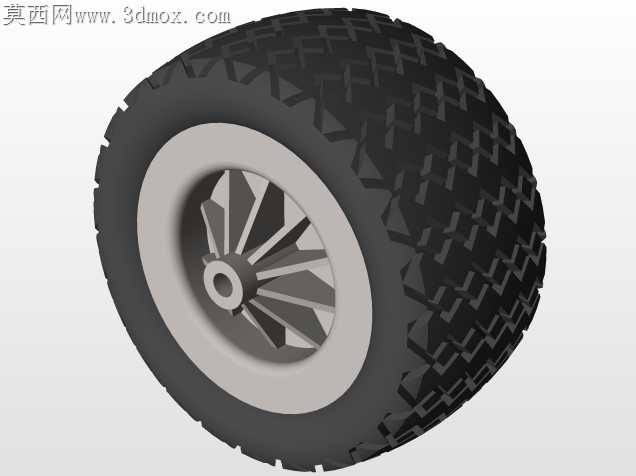

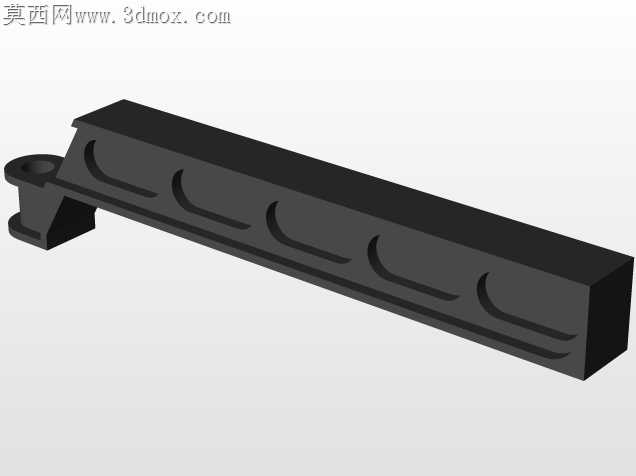

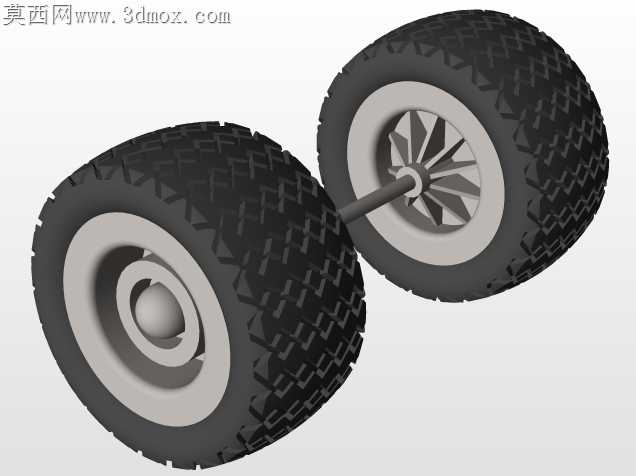

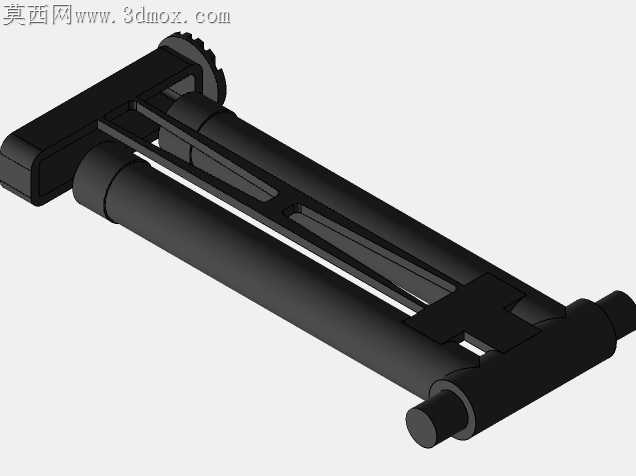

大吨位汽车起重机在实际工地转场、支腿调平、吊重作业的全流程里，最容易被忽略的装配隐患，恰恰出现在多轴底盘与回转支承的连接公差匹配上。这款数模还原了九轴重载底盘的每一组钢板弹簧悬架与车桥的配合间隙，没有为了外观简化省略支腿收放的铰接限位结构——现场作业里支腿外伸时如果铰接副间隙预留不足，地面轻微沉降带来的侧向力会直接撕裂支腿焊缝，数模里把每处铰接的铜套衬套厚度、销轴的配合公差带都做了对应预留，甚至支腿盘的防滑齿深度都匹配了硬化层厚度的加工余量。

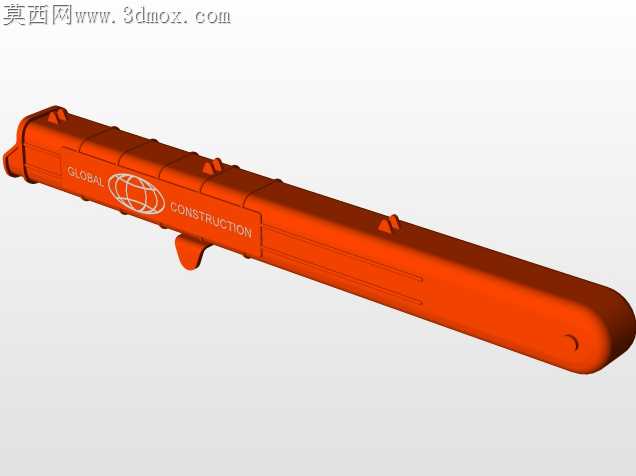

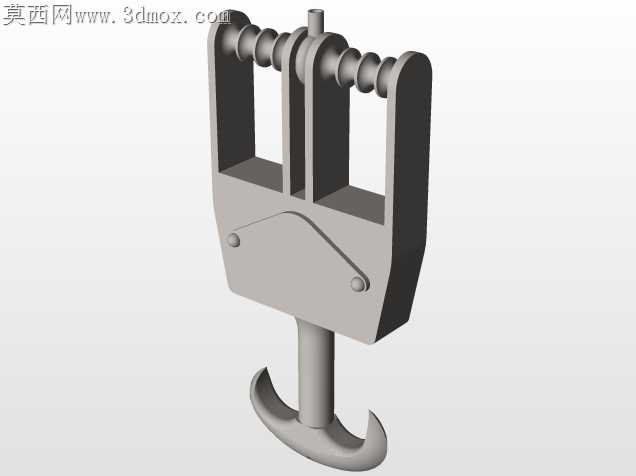

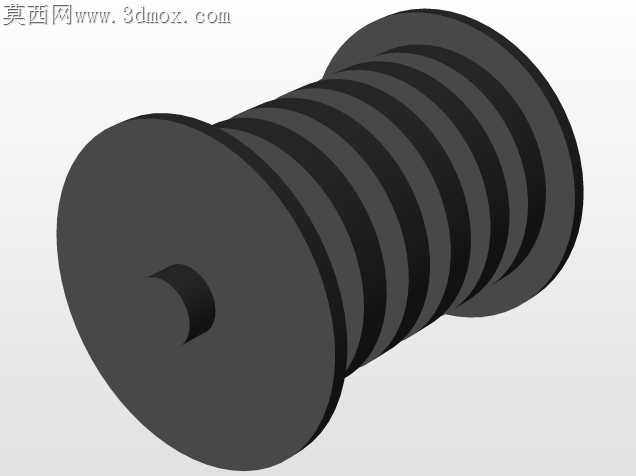

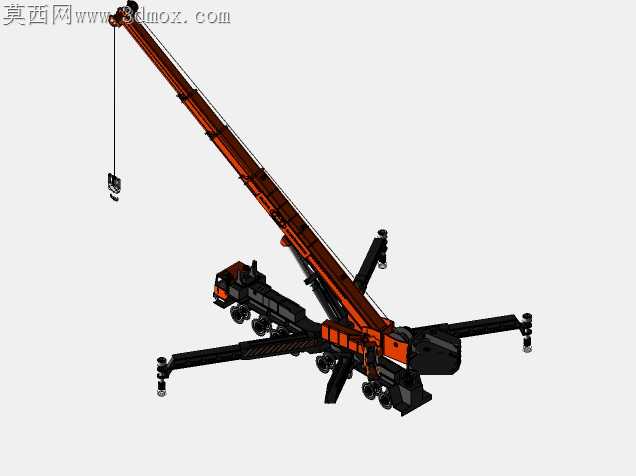

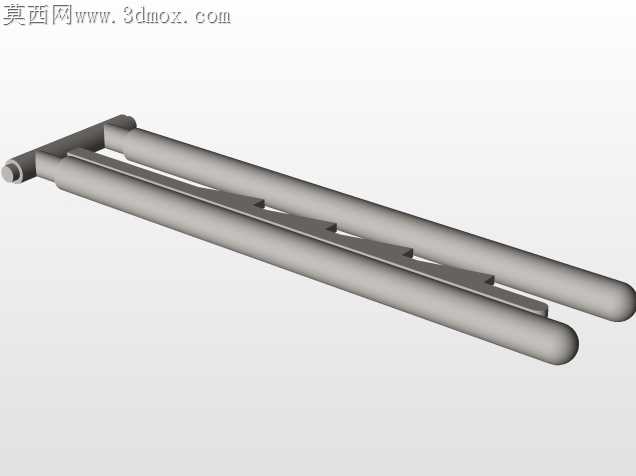

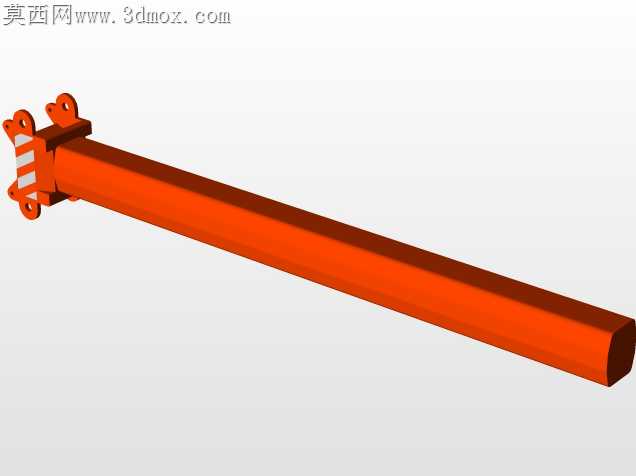

吊臂的多节伸缩嵌套结构没有做理想化的同轴对齐，每节臂的滑块安装位都留了0.2-0.5mm的调整间隙，对应实际装配时滑块磨损后的补偿量，臂头的滑轮组绕绳路径完全还原了真实倍率切换的走绳位置，不会出现仿真时钢丝绳与臂架干涉的低级错误。转台部分的配重块安装槽做了定位止口，避免现场拆装配重时出现对位偏移，带来的整车重心偏移风险。

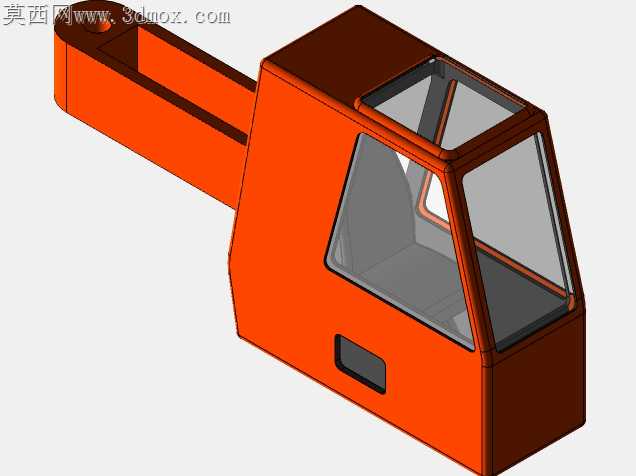

驾驶室的曲面过渡没有追求过度顺滑的视觉效果，前脸的冲压棱线保留了钣金折弯的最小圆角，对应实际冲压加工时不会出现开裂的工艺要求，侧面的蹬车梯每级踏板的防滑纹间距、扶手的安装高度都匹配人机工程的实际尺寸，不会出现建模时看着协调、实际登车时踩空的问题。底盘侧部的走台板花纹做了冲压凸起的真实厚度，不是简单的贴图纹理，支腿操作阀的安装位置预留了油管的走管空间，避免实际装配时油管与走台板剐蹭磨损。

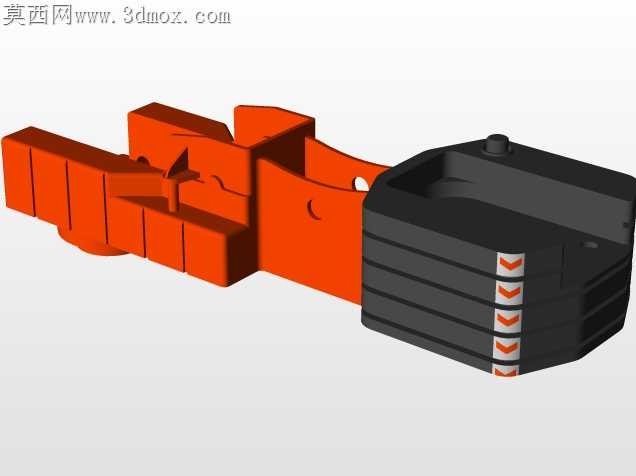

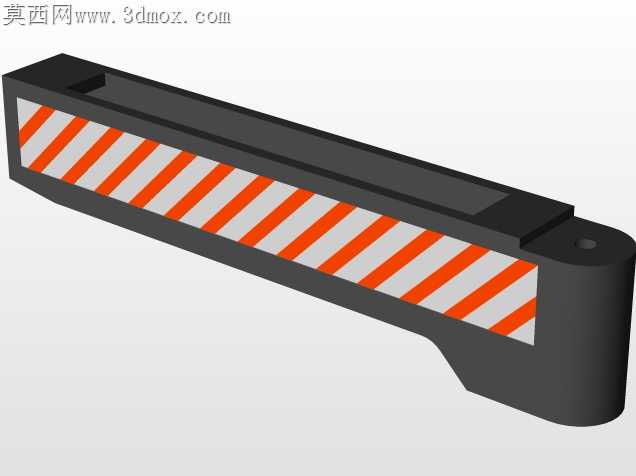

吊臂侧部的警示条纹没有直接贴在臂体表面，而是预留了反光标识粘贴的沉台，避免长期作业时砂石剐蹭导致标识脱落。车尾的配重块侧面做了吊装孔的倒角，对应现场吊装配重时钢丝绳不会被孔边锐角割伤。整车的液压管路排布沿着底盘纵梁的走线槽布置，每处管夹的安装位都做了凸台定位，不会出现管路悬空晃动的问题。这些细节的还原，让数模不再是单纯的外观展示件，能直接用于作业稳定性仿真、装配工艺校验、实训教学的结构拆解演示，不管是新入职的售后人员熟悉整车结构，还是工艺人员验证装配干涉，都能直接对应真实设备的结构逻辑，不会出现数模与实物脱节的问题。
