小型门式起重承载架结构设计

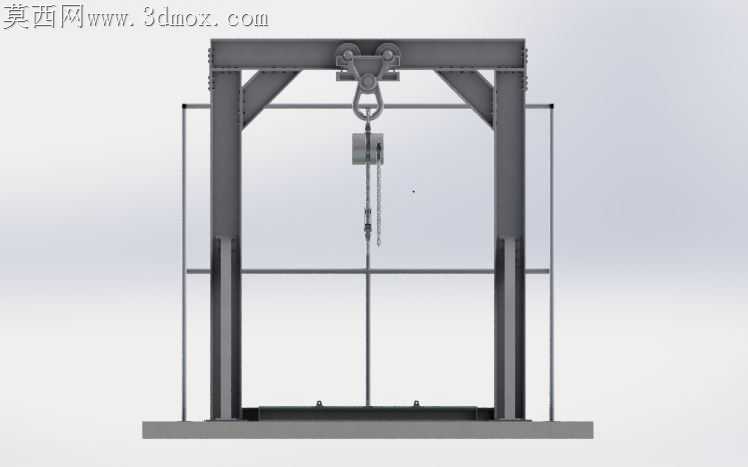

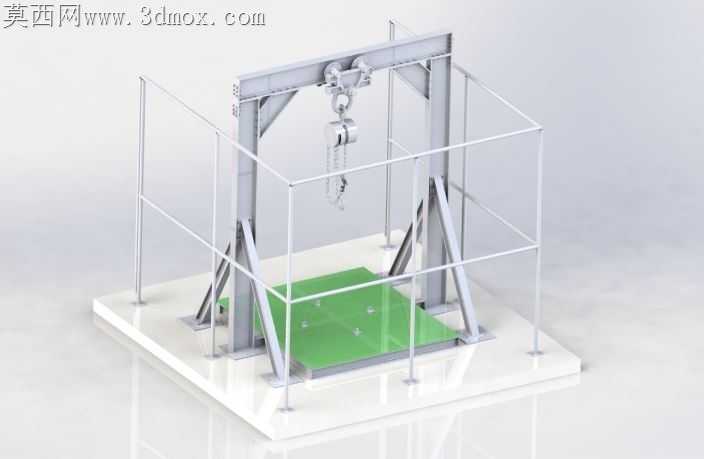

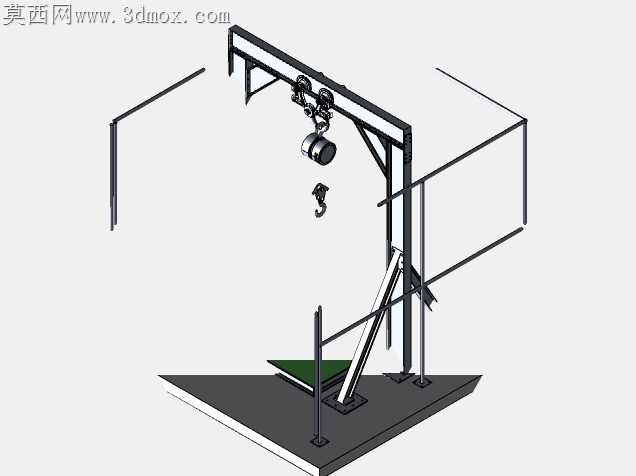

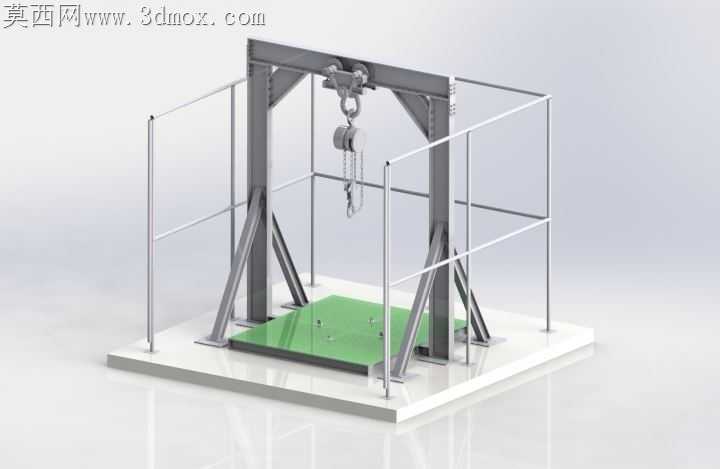

车间内小吨位定点吊装作业里，常规门式架常出现支腿偏载变形、横梁下挠超差的问题，这套结构在支腿与横梁的连接节点做了针对性的加强处理。斜向支撑肋板并非采用等厚整板裁切，而是根据有限元仿真得到的应力分布梯度，在靠近地脚端做了加宽加厚过渡，靠近横梁连接端收窄厚度，既避免了应力集中在焊缝位置，也不会无谓增加整机自重。地脚底板没有直接焊在支腿端面，而是增设了一圈围焊的加强筋，筋板高度从支腿边缘向中心逐步降低，匹配车间混凝土地面预埋螺栓的受力扩散角度，避免长期受载后地脚处混凝土压溃或者底板翘曲。横梁上的葫芦运行轨道没有采用外置拼接轨，而是直接在横梁下翼缘加工出运行导向面，轨道面做了2mm的凸起硬化处理，减少葫芦滚轮长期运行的磨损量，也省去了后期轨道校准、更换的维护工序。两侧的防护围栏没有采用满焊固定，而是用快拆式插销结构和支腿连接，围栏的竖杆间距严格控制在安全规范要求的范围内，横杆做了圆弧收边处理，避免作业人员磕碰划伤，需要检修葫芦机构时可以快速拆除单侧围栏，留出足够的操作空间。吊钩组件的滑轮组护罩做了半开式设计，护罩和滑轮支架的连接采用隐藏式螺栓，不会凸出护罩表面勾挂吊装的吊带或者钢丝绳，滑轮的轴端预留了润滑脂注油通道，日常维护不用拆解护罩就能完成注油保养。平台面板采用花纹防滑钢板，面板下方每隔300mm设置了一道横向承托筋，筋板和支腿底座采用螺栓连接而非满焊，面板磨损后可以单独拆卸更换，不用切割破坏主体支腿结构。整套结构的所有外露焊缝都做了打磨清根处理，焊角高度根据不同位置的受力大小做了差异化设计，承力主焊缝焊高8mm，围栏、护罩等附属结构焊高4mm，既保证连接强度，也减少焊接变形带来的装配公差问题。支腿内侧预留了葫芦线缆的走线槽，线槽采用卡扣式固定，线缆不会垂落干扰吊装作业，也避免被吊钩、吊物刮蹭破损。
