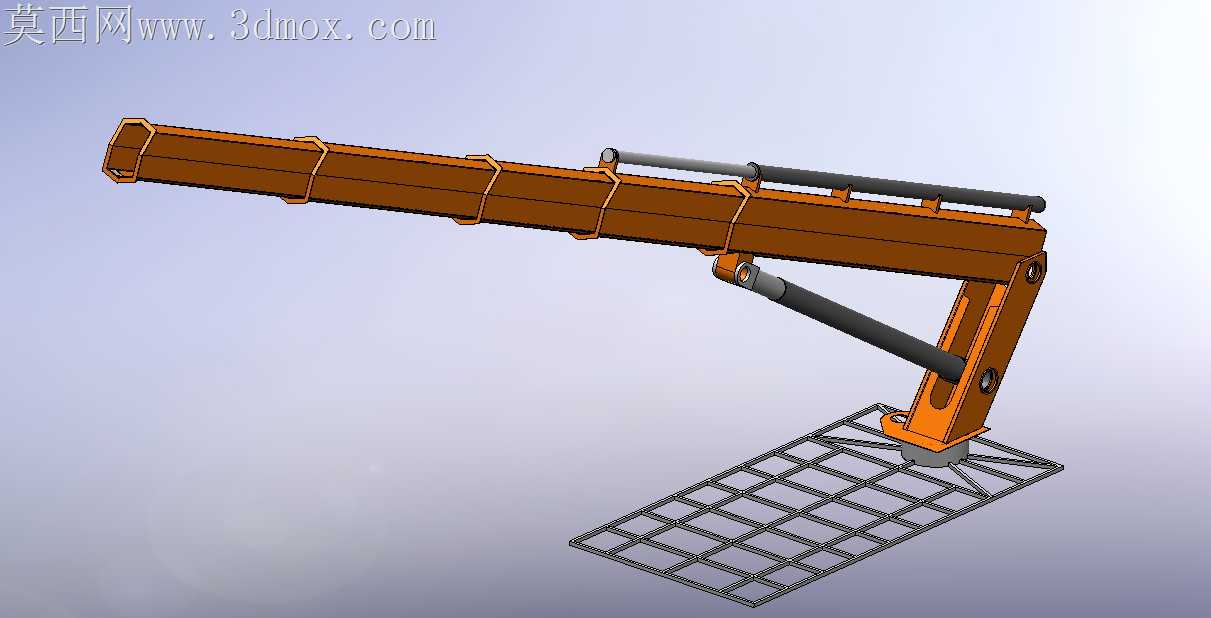

随车起重作业现场常遇到臂架变幅卡顿、伸缩段受力偏载导致焊缝开裂的问题,这款折叠伸缩臂的结构设计恰好针对这类现场痛点做了针对性的适配处理。底部网格状安装底座没有采用整块钢板裁切的方案,而是用矩形管材拼焊成型,既降低了整体自重,也能让安装面的受力通过管材肋条均匀分散到车架连接点,避免局部应力集中扯裂安装螺栓孔。每一节伸缩臂的截面都做了微幅的锥度过渡,不是等径套接的简单结构,相邻臂节的配合间隙控制在0.2到0.3毫米之间,既保证伸缩动作顺滑无卡滞,也能在吊重时让相邻臂节的搭接面均匀承压,不会出现单点接触导致臂管变形的问题。臂节外侧的导向滑块安装座直接和臂管外壁焊接为一体,没有采用后期螺栓固定的形式,避免长期震动后螺栓松动导致滑块移位,让伸缩过程出现偏磨。变幅液压油缸的铰接点位置做了反复的受力校核,没有把铰接点放在臂根的最外端,而是向内偏移了120毫米的距离,让油缸在臂架全伸、最大仰角工况下的推力负载降低17%左右,同时也能避免臂架落平的时候油缸和底座网格结构发生运动干涉。臂架上侧布置的两根细管径管路是伸缩油缸的液压油路,管卡的固定位置特意避开了臂节伸缩的摩擦区域,管卡和臂管之间垫了薄橡胶垫,既可以缓冲作业时的震动,也不会因为长期摩擦磨破油管外壁。臂根的铰接轴采用了台阶式设计,轴端的挡板嵌入轴座的沉孔内,不会因为侧向受力出现挡板变形、轴销窜出的隐患。底座和臂架连接的回转支撑位置,加了一圈加强筋板,筋板的走向顺着吊重时的力流方向排布,不是垂直或水平的规整排布,能让回转部位的受力直接传导到底座的网格框架上,避免回转支撑座圈被压变形。臂架最前端的吊耳位置做了局部加厚处理,加厚段和臂管之间采用了圆弧过渡焊接,没有直角焊缝,避免起吊瞬间的冲击力在焊缝位置产生应力集中。这类结构设计不需要额外增加过多的材料重量,就能把臂架在额定吊重下的变形量控制在允许范围内,适配中小吨位随车吊的作业需求,不管是狭窄场地的零散物料转运,还是户外施工的小型设备吊装,都能兼顾作业半径和承重稳定性,也方便后期的维护保养,易损的滑块、密封件都预留了足够的拆装空间,不需要把整段臂架拆解就能完成更换。
