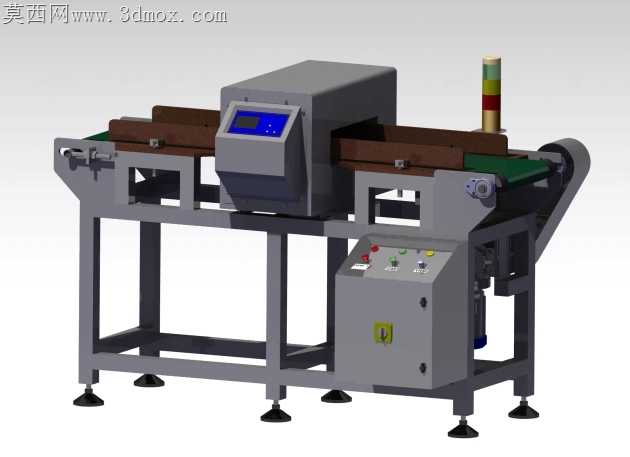

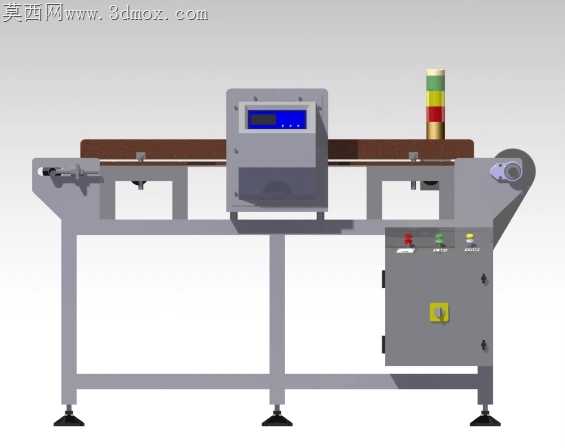

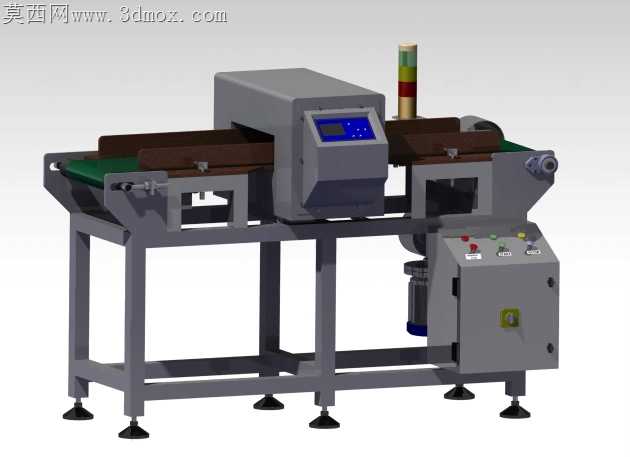

集成金属检测功能的皮带式物料输送装置

食品、医药包装产线最常碰到的痛点，就是散料输送过程中混入金属碎屑，常规后段检测往往要额外占用工位空间，还容易因为输送衔接的高度差出现卡料、漏检问题。这套带金属探测器的输送系统，从结构优化视角做了不少针对性的调整，完全规避了分体式设备的衔接隐患。

探测模块没有采用常见的外挂式安装，而是直接嵌入皮带中段的机架位置，机架在探测区域做了局部下沉的框型结构，两侧的支撑腿特意避开探测线圈的电磁感应范围，连固定螺栓都选用了无磁的304不锈钢材质，避免金属构件自身干扰检测精度。皮带选用的是薄款绿色PVC防静电材质，厚度控制在2mm以内，既不会因为皮带自身厚度削弱检测信号，也能减少散料在皮带上的滑动偏移，托辊在探测区域做了密排处理，间距比常规输送段缩小三分之一，避免软质皮带受物料重量下压蹭到探测模块的下沿，长期运行磨穿皮带。

机架底部的可调脚杯做了加大底盘设计，单脚承重比普通输送机脚杯高40%，因为探测模块本身自重较大，加上电控箱侧挂在机架右侧，整机重心偏向右前方，脚杯的调节螺纹做了加长处理，安装时可以精准调平机架，避免皮带长期运行出现跑偏，蹭到探测模块的进出口挡边。侧挂的电控箱和探测主机之间的走线全部藏在机架的方管内腔里，没有外露的拖链或者明线，既避免生产现场的水渍、粉尘侵蚀线路，也不会让散落的物料勾挂线缆造成停机。三色报警灯直接安装在探测模块的顶部立柱上，位置比整机最高点高出20公分，车间现场隔着较远的距离也能清晰看到设备的运行状态，不用额外加装支架固定报警灯，减少了额外的装配工序。

皮带两端的张紧机构做了内嵌式设计，调节螺栓藏在两端的辊筒安装座内部，不会像外露式张紧结构那样积留物料碎屑，日常清理只需要擦拭皮带表面和机架台面即可，不用频繁清理张紧缝隙里的积料。探测模块的操作面板做了15度的仰角设计，操作人员站在设备侧边就能直接操作参数，不用弯腰或者探身够面板，长时间值守调整参数也不会产生肢体疲劳。出料端的辊筒做了锥度微调，皮带运行到出料位置时不会出现带料回转的问题，散料能顺利滑落到下一段工位，不会在辊筒位置堆积卡料。

这套结构没有做多余的冗余设计，所有的调整都是围绕检测精度、运行稳定性、日常维护便利性三个核心点展开，既解决了分体式检测设备和输送线衔接的公差匹配问题，也压缩了整机的占用空间，适配中小产能的包装产线做金属异物检测工位使用，不用对现有产线做大规模改造就能直接对接安装。
