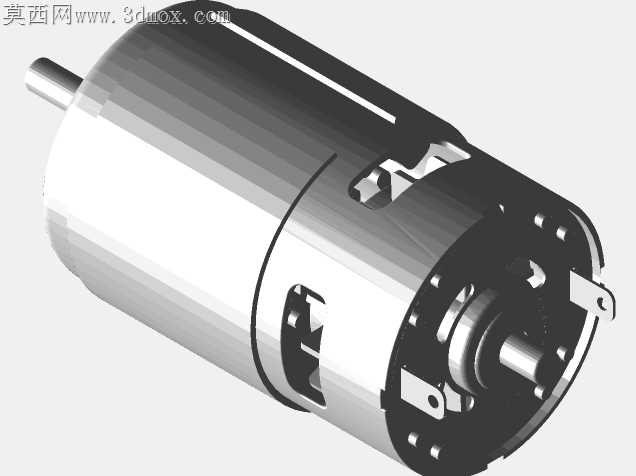

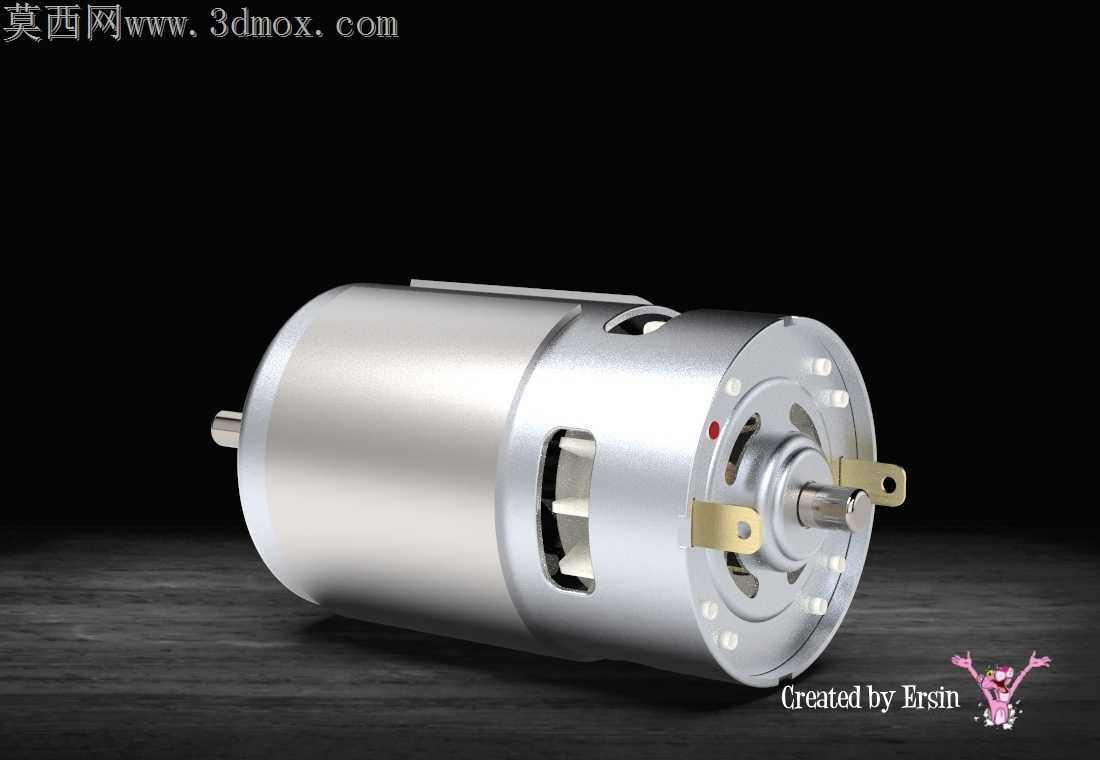

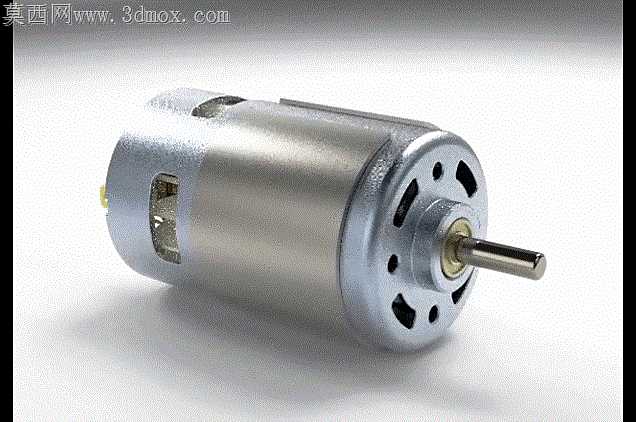

带内部结构展示的大扭矩直流电机

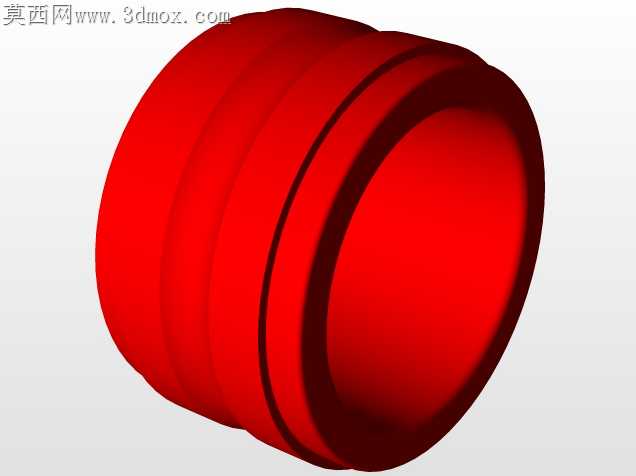

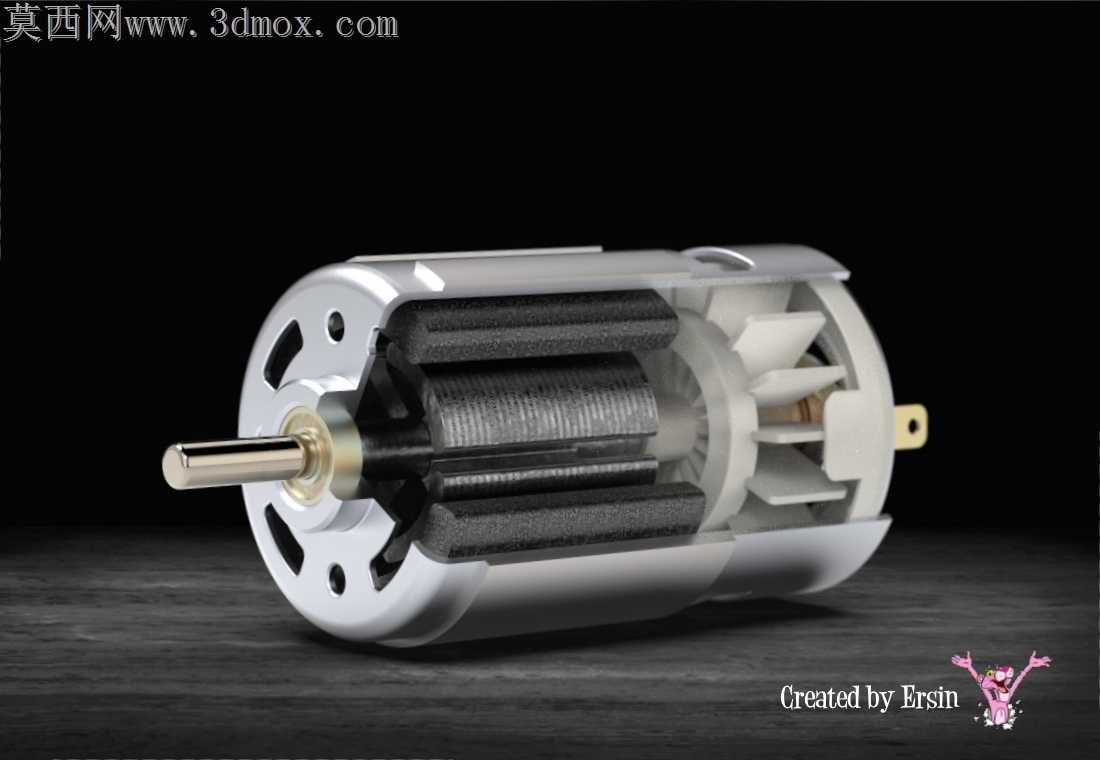

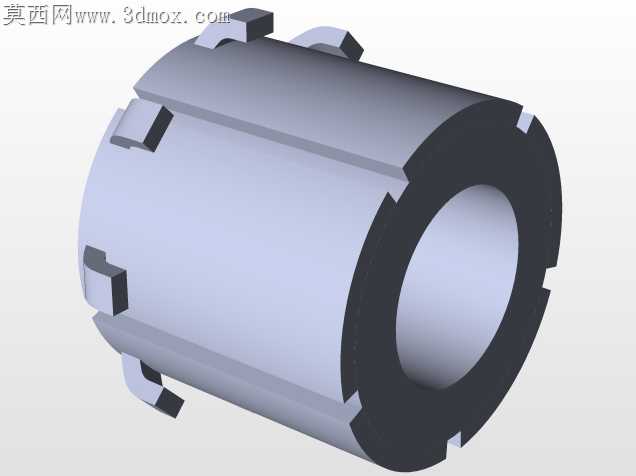

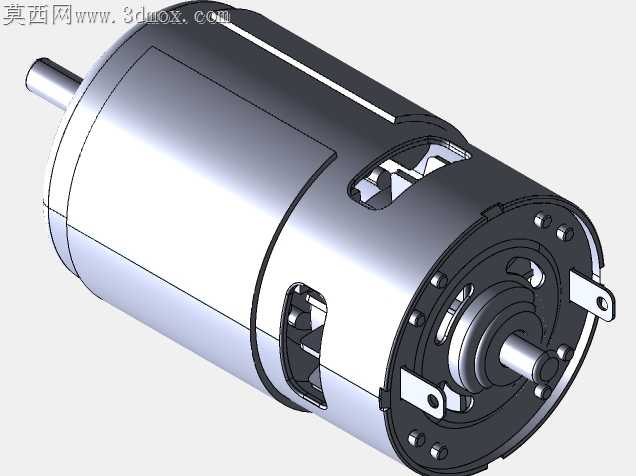

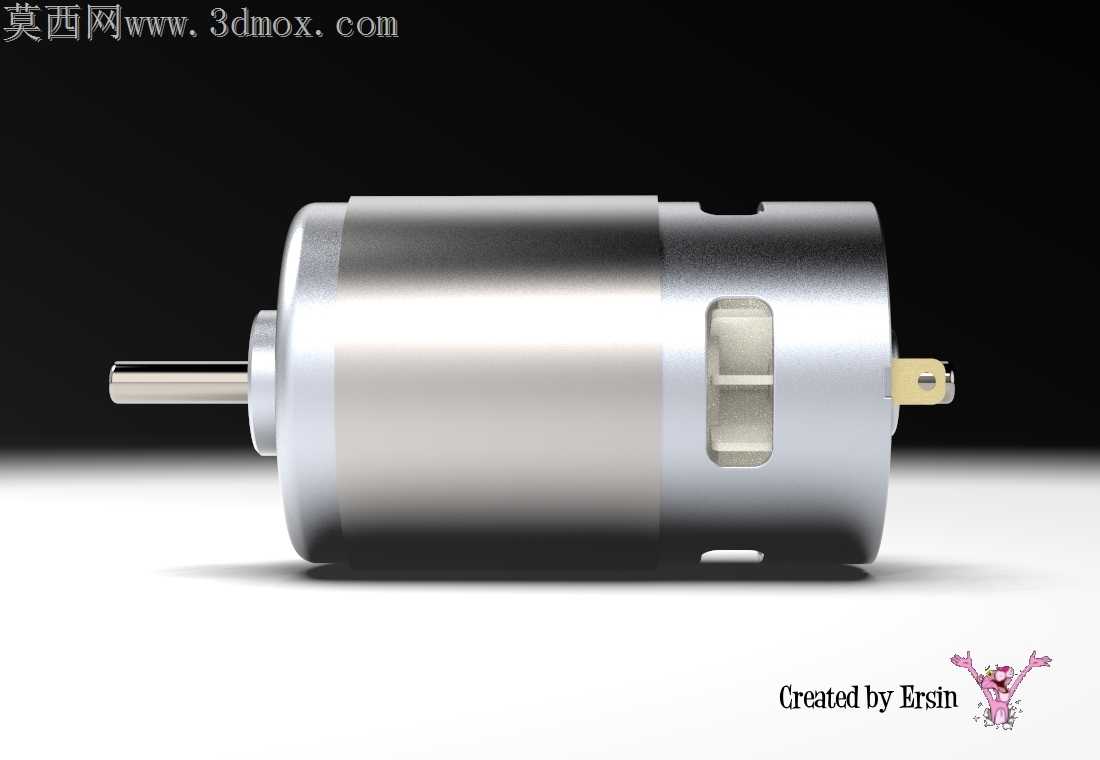

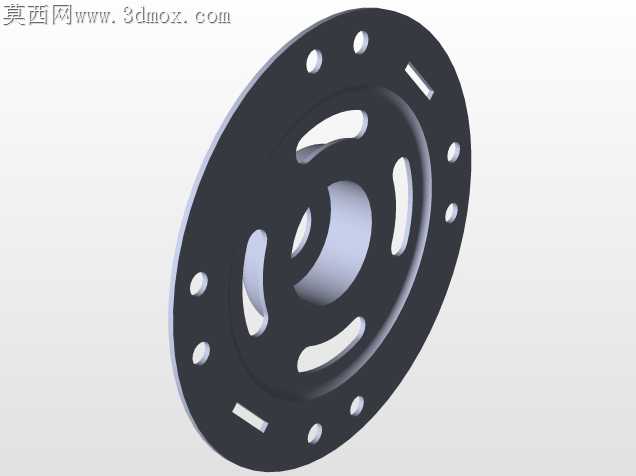

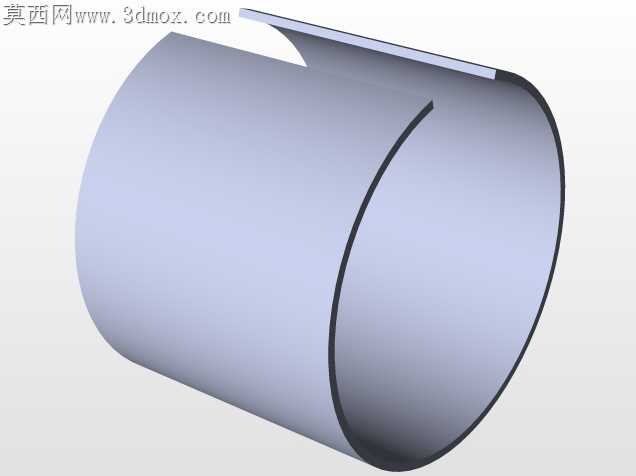

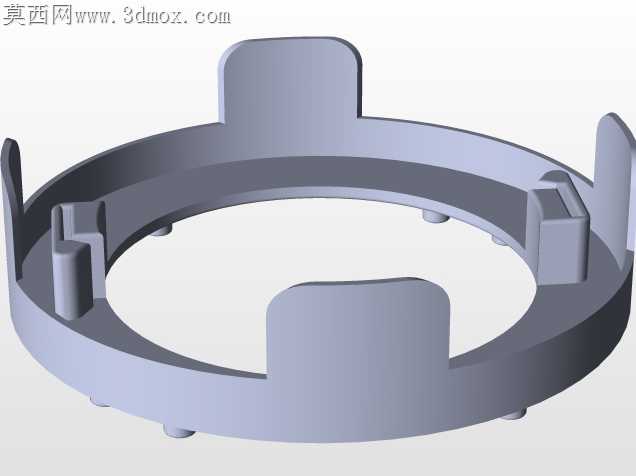

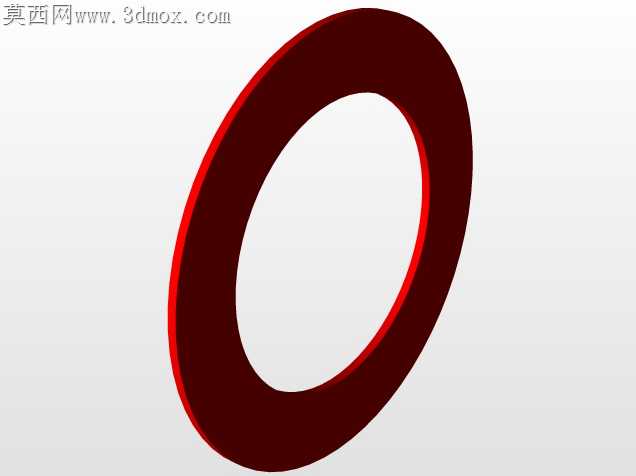

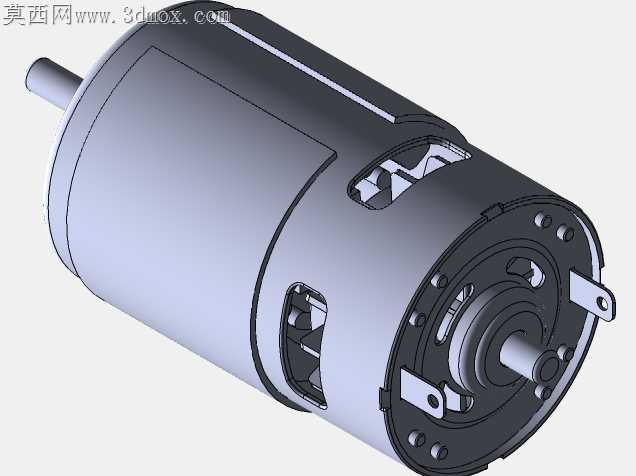

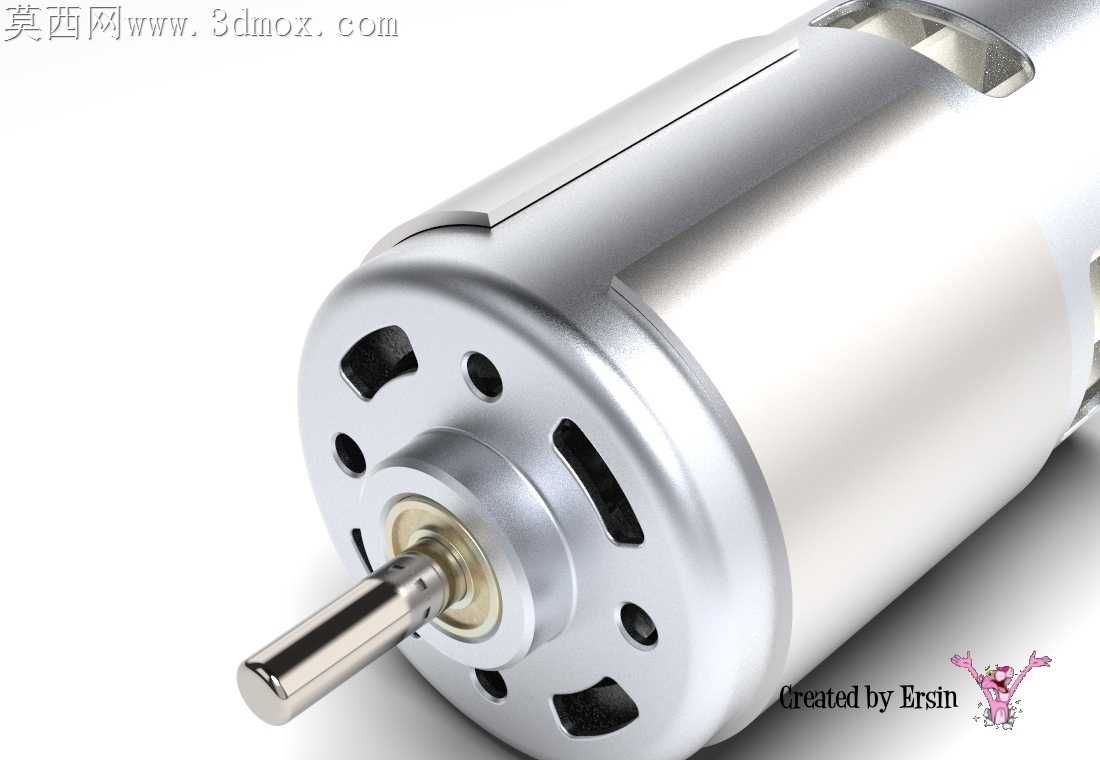

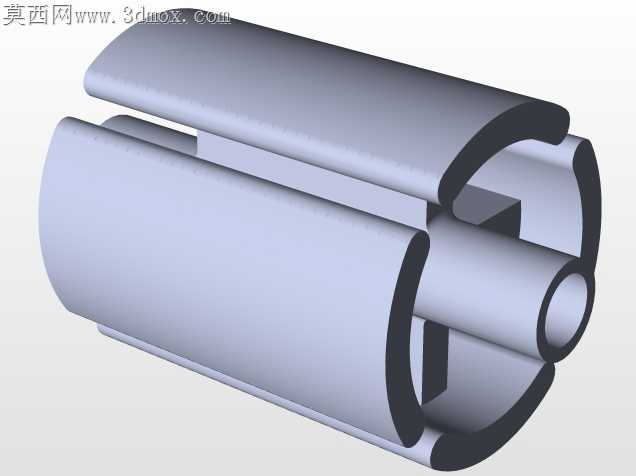

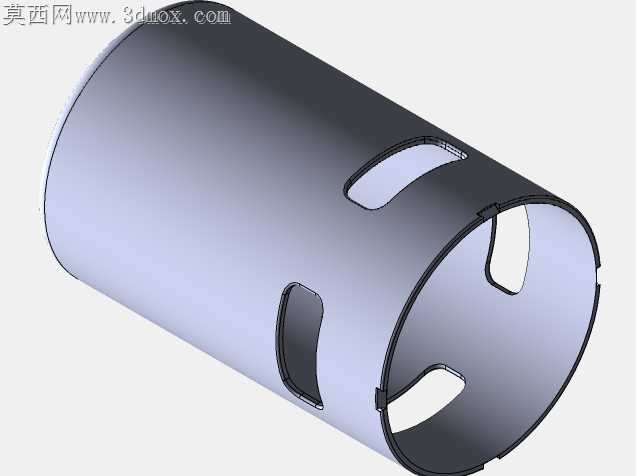

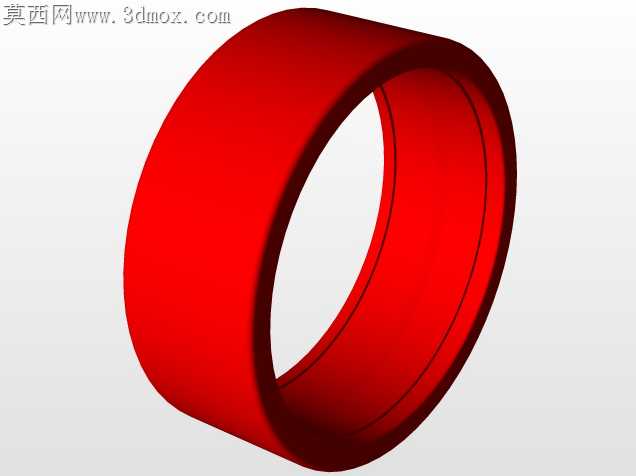

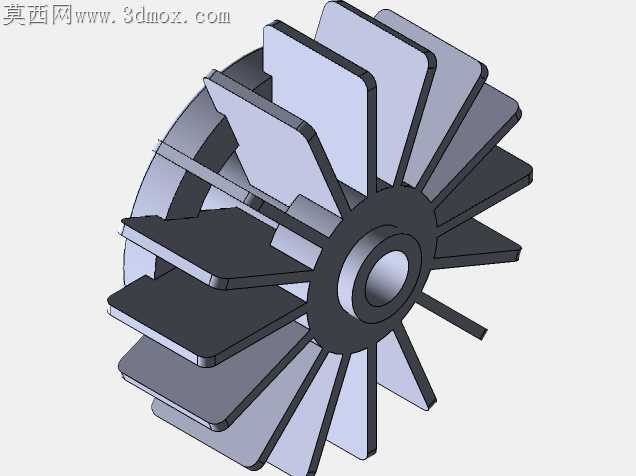

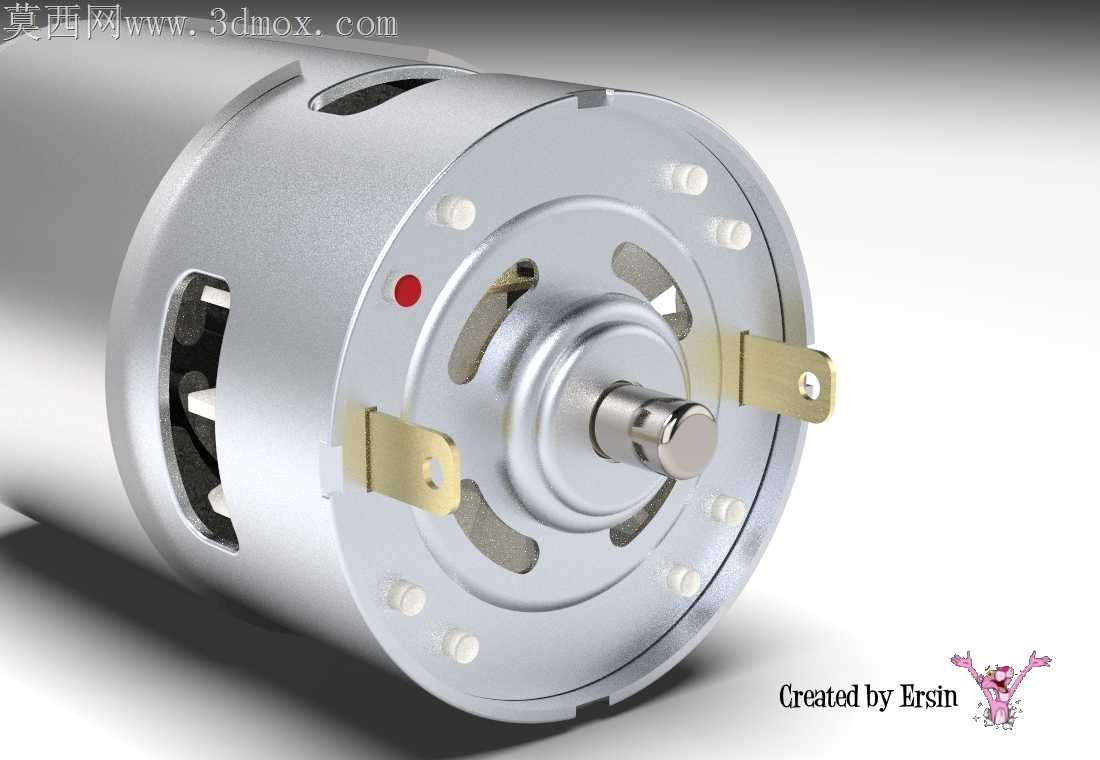

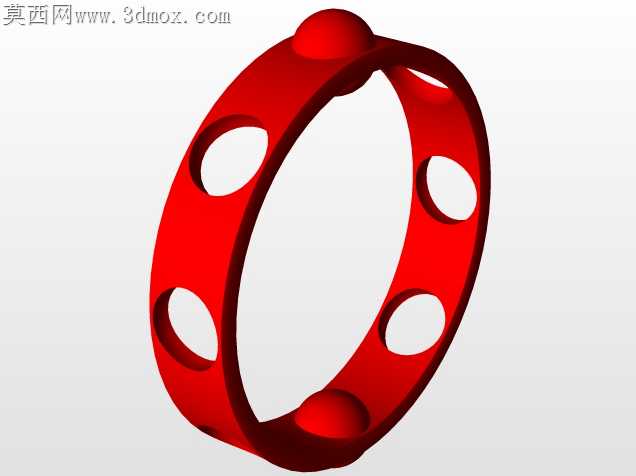

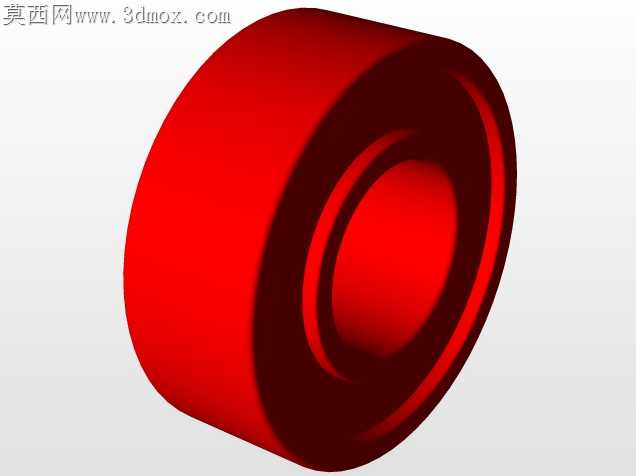

小功率直流电机量产时最容易踩的坑，是端盖轴承室与机壳同轴度偏差带来的扫膛问题，这款剖开展示的775型直流电机结构，刚好把容易藏公差隐患的配合面全部露了出来。机壳采用拉伸钢壳，内壁贴附的弧形瓦状磁铁，粘接时预留的轴向定位槽深度刚好卡入端盖凸台，避免磁铁受震动后移位蹭到转子铁芯。转子部分的硅钢片叠压组，每片冲片的铆接点位错开排布，叠压后端面的平面度控制在0.02mm以内，既减少铁损，也避免叠片凸起剐蹭定子磁铁。转轴与铁芯的配合采用过盈压装，轴肩位置抵紧铁芯端面，换向器压装位置与铁芯预留3mm间隙，既防止绕组焊接时热量传导到铁芯影响叠片紧密度，也给碳刷磨损留下的碳粉留出堆积空间，避免碳粉堆积造成绕组短路。后端盖的塑料散热风叶与转轴采用D型截面配合，不用额外打胶就能传递扭矩，风叶的叶片角度顺着电机旋转方向做了15度倾斜，运转时能把气流直接导向机壳表面的散热区域，不会在端盖内部形成紊流。输出轴端的含油轴承与端盖的配合，特意在轴承室外圈加了一圈储油毡槽，长时间运转时润滑油不会顺着轴缝甩到机壳外部，也能持续给轴承补油降低磨损。接线端子的插片直接嵌在后端盖的塑料基座里，插片与绕组引出线的焊接点藏在基座凹槽内，外接导线插拔时不会扯到焊点造成断路。剖开的展示结构还能看到绕组的绕线排布，每槽导线的排列整齐度直接影响电机运转的动平衡，绕线时导线张力控制在12N左右，既不会拉断漆包线，也能避免绕组松散在高速旋转时被甩出。这类大扭矩直流电机常被用在小型电动工具、模型动力装置上，结构上的每一处配合细节，都直接影响电机的运转寿命与输出效率，哪怕是端盖卡扣与机壳的咬合深度，都要兼顾装配便捷性与抗震动能力，咬合太浅摔碰就容易端盖脱落，咬合太深装配时容易把塑料端盖撑裂。
