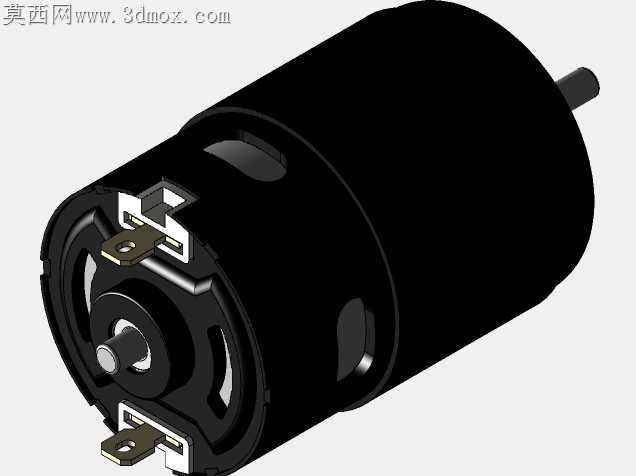

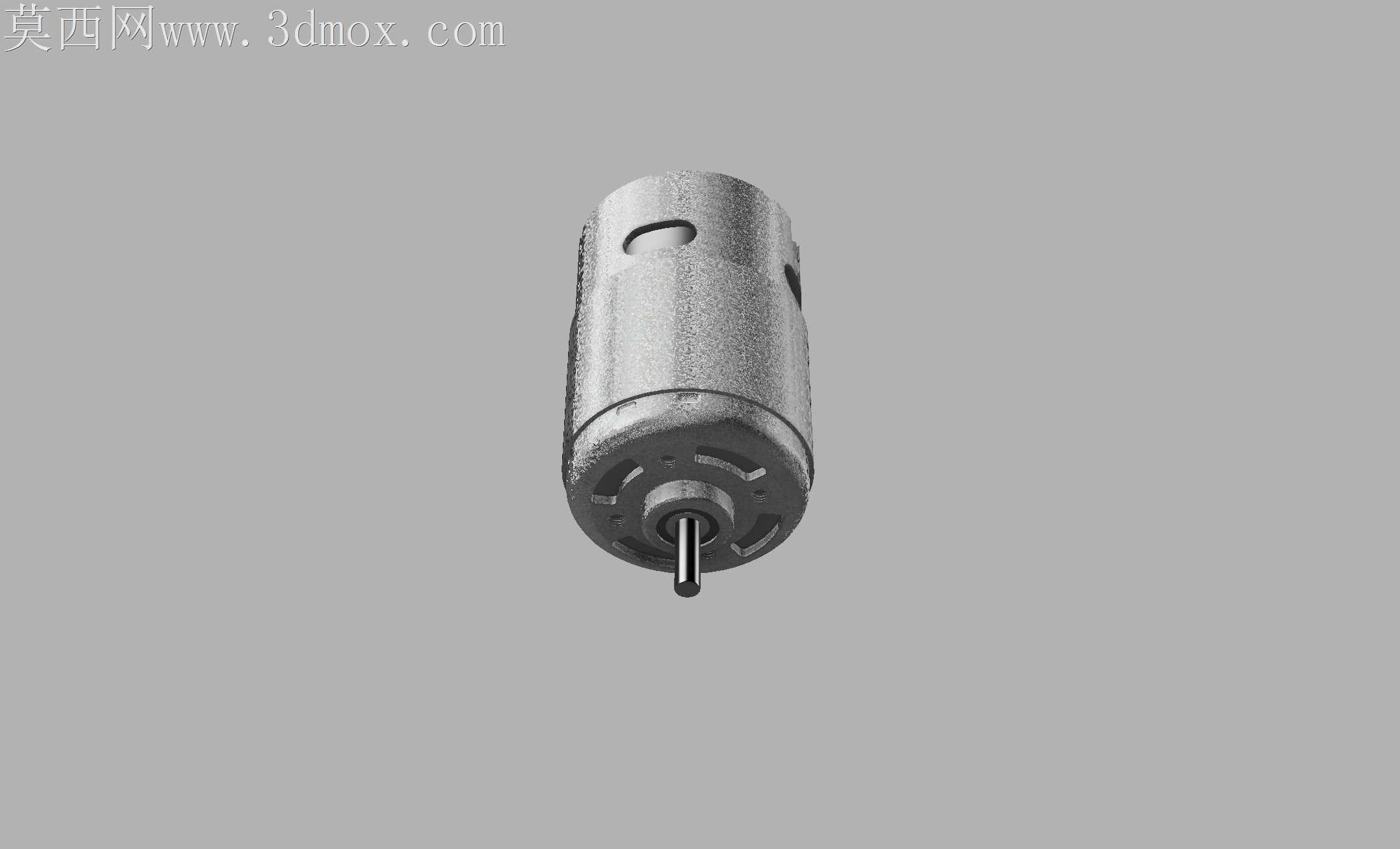

12-24伏895直流电机高精度外观结构

小功率直流电机的外壳加工公差把控，一直是小批量定制场景里容易踩坑的环节，这款12-24伏895规格的直流电机三维结构，刚好把量产环节里容易忽略的配合细节做了精准还原。机壳表面的两道定位凹槽，不是随意做的装饰特征，是对应自动化装配线上的卡爪定位位，槽宽的公差带控制在0.02毫米以内，刚好能适配生产线的硬质合金卡爪，不会出现夹装偏斜导致的端盖压装错位。很多新手建模时会把机壳做成光滑圆柱，实际打样时才发现卡爪没有定位基准，压装端盖时容易把内部磁钢挤偏，直接导致电机运转时转子扫膛，空载电流飙升超过额定值的30%。

输出轴的轴肩位置做了细微的退刀槽处理，这个细节很多非加工出身的建模者会直接省略，实际车削输出轴的时候，如果没有这个退刀槽，轴肩端面无法和轴承内圈完全贴合，轴承压装后会出现轴向窜动，电机带负载运转时噪音会超过65分贝，长期运转还会加速轴承磨损，缩短整机使用寿命。端盖上的三个通风缺口，角度和位置刚好对应内部转子的风叶旋向，不是均匀排布的对称结构，建模时如果错做成均匀分布，实际运转时散热气流会在机壳内部形成紊流，电机满负载连续运转两小时后，绕组温度会比合理设计高出12摄氏度以上，直接触发过热保护停机。

机壳尾部的安装凸台，做了0.1毫米的拔模斜度，对应锌合金压铸的出模需求，很多人建模时会做成直壁结构，压铸开模时容易出现粘模拉伤，后续还要二次打磨处理，既增加加工成本，也会破坏安装面的平面度，导致电机安装到设备支架上出现偏斜，输出轴和传动部件的同轴度无法保证。端盖和机壳的配合止口，做了0.03毫米的过盈配合设计，建模时特意把止口的圆角做了R0.2的过渡，避免压装时应力集中导致机壳端口开裂，尤其是采用冷轧钢拉伸成型的机壳，端口位置的材料延展性本来就比筒体部分差，没有圆角过渡的话，压装端盖时开裂的不良率会超过8%。

这个模型还原的所有结构细节，都对应着实际量产中的加工和装配需求，没有多余的装饰特征，每一处尺寸和形状的设计，都平衡了加工难度、装配良率和实际运转性能，不管是用来做小功率传动设备的配套结构设计，还是用来做电机装配实训的教学演示，都能直接对接实际生产场景，不会出现模型好看但无法落地加工的问题。
