立式自制冲击电锤结构设计方案

项目分类: 发布时间:2020-06-30 ID:121357
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案
  • 立式自制冲击电锤结构设计方案

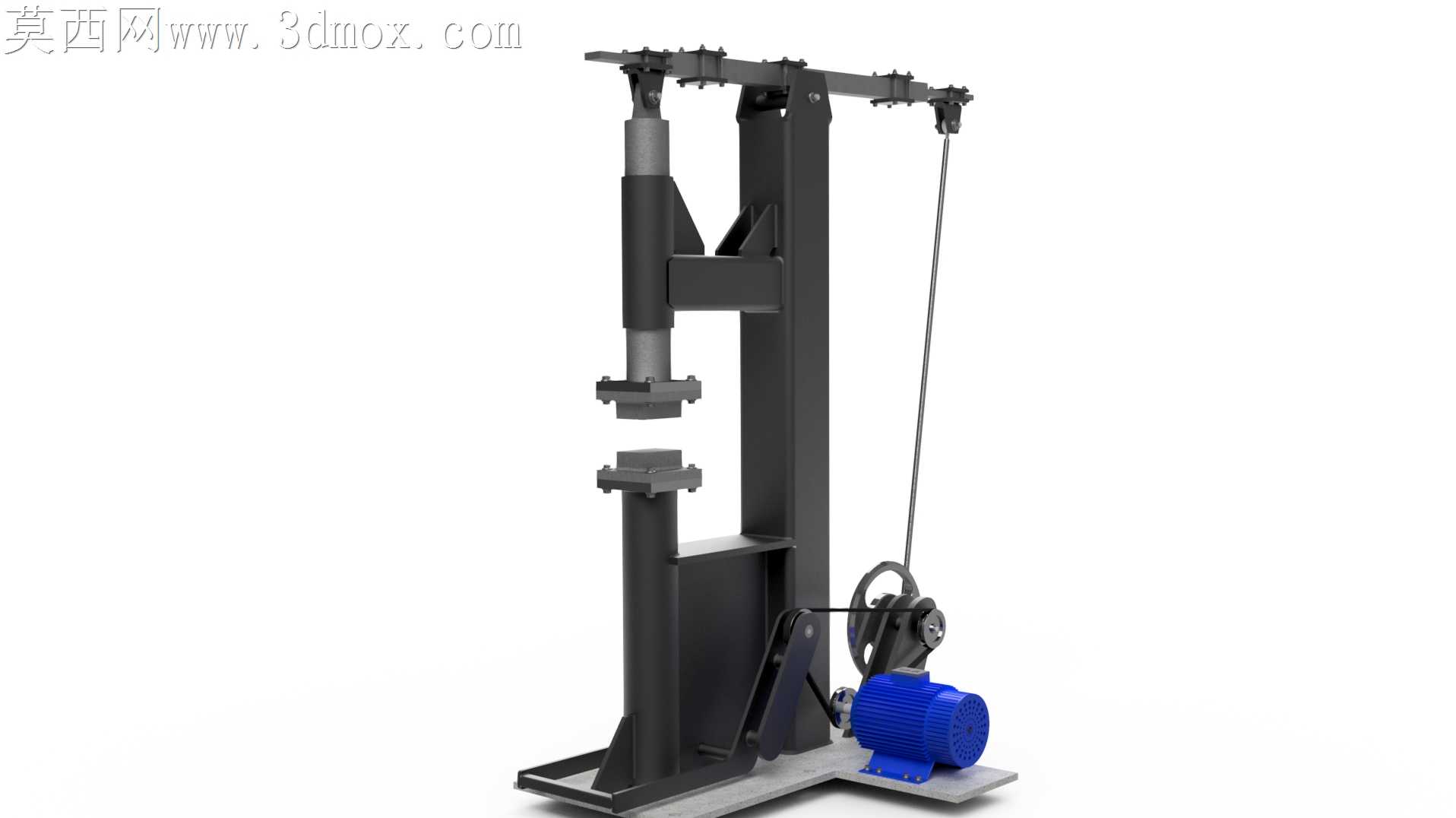

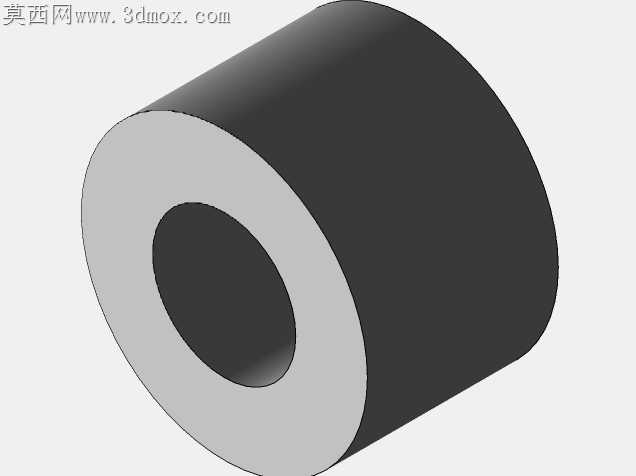

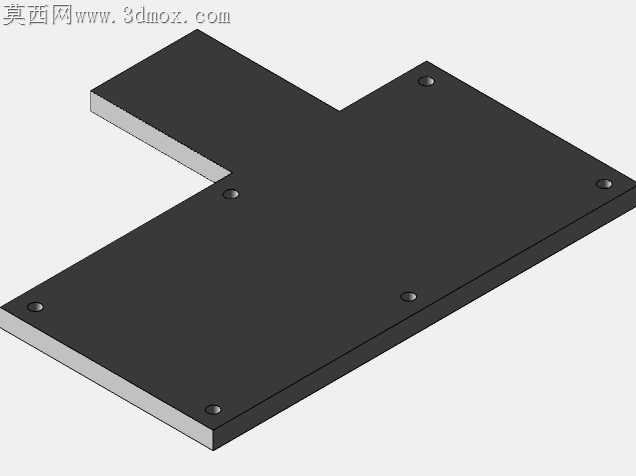

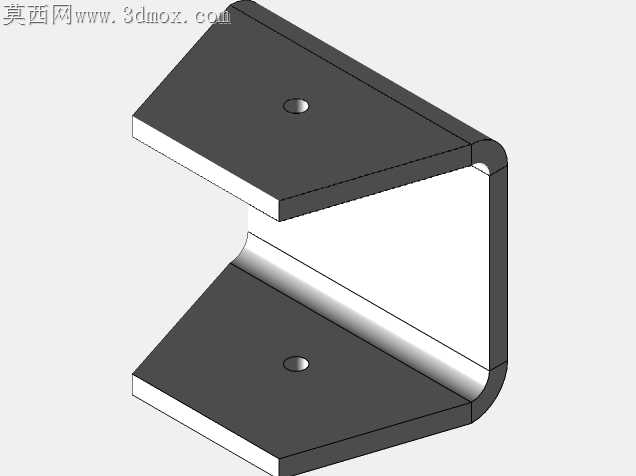

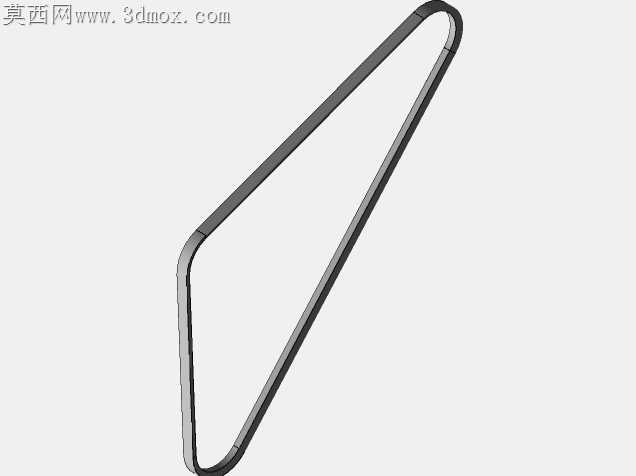

现场手工作业里手持电锤长时间操作的腕部负荷痛点一直没得到妥善解决,这套立式冲击作业装置从加工适配视角做了全链路的细节调整,完全规避手持操作的发力偏差问题。机架部分采用厚壁矩形钢管拼焊结构,下料阶段就给焊接收缩预留了0.8mm的反变形余量,立柱导轨面焊后经平面铣削做粗糙度处理,保证冲击滑套上下运行的直线度偏差控制在0.1mm以内,避免冲击过程中出现卡滞、偏磨的问题。滑套与锤头的连接位置没有采用过盈压装的常规方案,而是做了间隙0.03mm的滑配加圆柱销防转设计,日常更换不同规格锤头作业时,不用借助拉马等专用工具,徒手就能完成拆装,适配现场多工况快速切换的需求。动力端的电机安装座做了腰型孔调节结构,传动皮带的张紧度不用额外加装张紧轮,拧松安装螺栓就能调整电机位置,既减少了易损件数量,也能避免张紧轮带来的传动功率损耗。摇臂传动的滑轮组位置特意做了偏心衬套设计,钢丝绳长期使用出现拉伸变长的情况时,转动偏心衬套就能调整绳体张紧度,不用反复裁剪绳头重做绳扣,大幅降低日常维护的工时消耗。底部工件夹持位做了可换式钳口结构,针对不同外形的加工件,能快速更换平钳口、V型钳口或者仿形钳口,夹持时不会刮伤工件表面,也能避免夹持力不足导致的工件移位问题。冲击锤头的行程做了硬限位加缓冲垫的双重防护,硬限位块采用淬火处理的45号钢制作,表面硬度达到HRC45以上,能承受长期冲击的载荷,缓冲垫选用耐油丁腈橡胶材质,吸收锤头到达行程末端的反弹冲击力,减少整机的振动传导,就算长时间连续作业,机架焊缝也不会因为反复振动出现开裂的隐患。走线位置全部做了内嵌式走线槽设计,电源线不会外露在机架外侧,避免作业过程中被工件或者工具刮破绝缘层引发安全问题,电机接线盒位置也做了抬高处理,现场作业的水渍、铁屑不会轻易进入接线盒造成电路故障。所有连接螺栓的位置都加装了弹簧垫圈,长期振动工况下不会出现螺栓松脱的问题,关键受力位置的螺栓还额外涂了螺纹锁固胶,进一步提升连接可靠性。整机的重心经过反复调整,落在底座中心位置,就算冲击作业时施加最大载荷,也不会出现整机倾翻的风险,底座预留了地脚螺栓安装孔,固定在地面作业时能进一步抵消冲击反力,提升作业稳定性。
