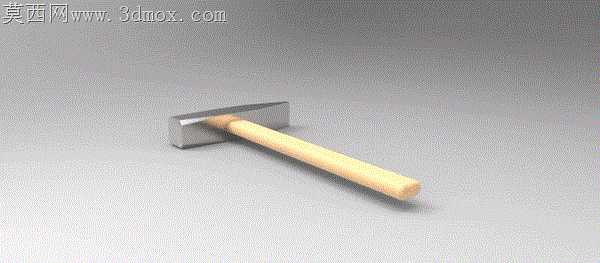

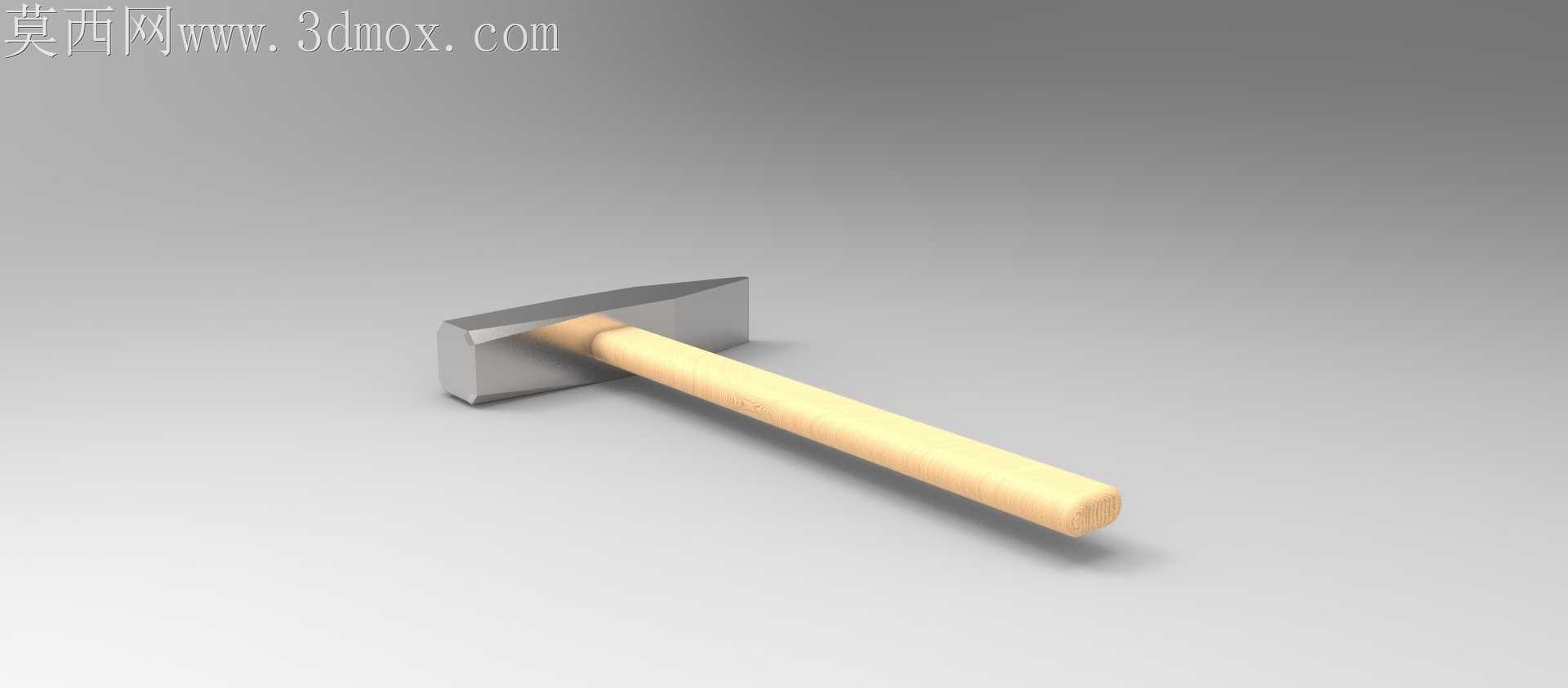

木柄金属锤头日常敲击工具结构设计

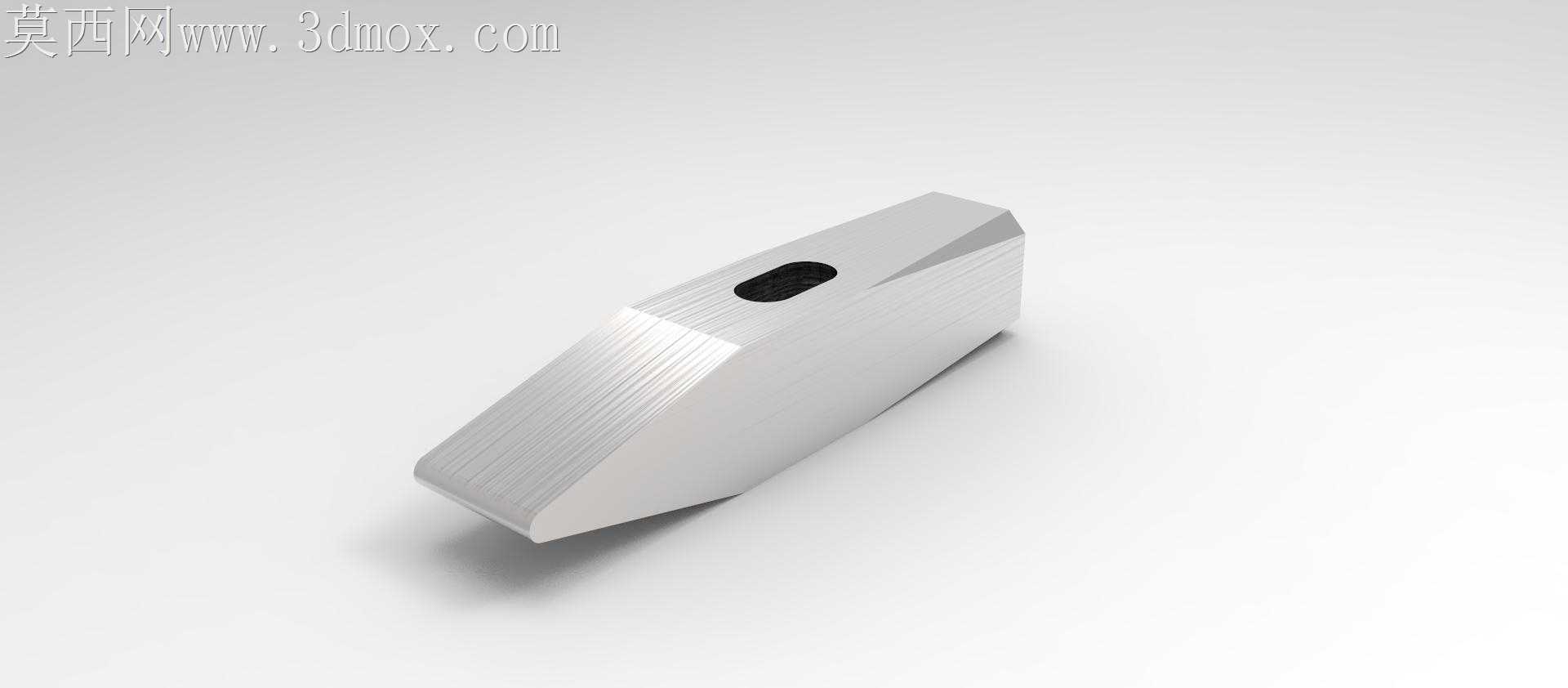

当初做这个手锤结构的时候，最先踩的坑就是木柄和锤头安装位的公差问题，最开始把锤头的安装孔做的太规整，试装的时候硬木柄敲进去之后，用了没几次模拟敲击就出现了松旷，后来特意把安装孔做成了微锥度，靠近锤头敲击端的孔径略小，木柄装进去之后从端部打楔子涨紧，才解决了反复受冲击之后松脱的问题。之前跨软件转档的时候还出过问题，最初在结构软件里做的木柄纹理是扫掠出来的曲面，转到通用格式的时候出现了面破碎，后来重新把木柄的圆柱面做了公差范围内的微弧调整，避免转档之后出现破面没法直接拿去做切削加工。锤头部分的棱角特意做了小的倒角处理，不是为了好看，是之前做实训工件的时候见过不少新手拿锤的时候，锤头棱边的锐边很容易在敲击偏斜的时候崩出金属碎屑，小倒角既能减少热处理之后的应力集中，也能避免崩边的风险。木柄的握持段没有做完全等径的圆柱，特意在靠近尾端的位置做了微微的收腰加端部的凸台，就是防止手上沾了油污或者汗水的时候，挥锤的时候手滑往锤头方向窜，之前见过老钳工用的旧锤子，木柄尾端都磨出了自然的凸台，用着比光溜溜的直柄顺手太多。锤头的两个工作面，一个是平面敲击端，一个是稍窄的修配端，两个面的平行度调了好几次，最开始两个面的平行度差了0.2毫米，敲击的时候很容易出现偏载，不仅敲不准工件，长期用还会让木柄受侧向力容易断裂，后来把两个工作面的平行度控制在0.05毫米以内，敲击的时候力的传递更顺，不会出现偏斜弹手的情况。做结构取舍的时候没有给锤头加多余的装饰结构，毕竟手锤是拿来干活的工具，多余的凹槽不仅容易积灰嵌铁屑，还会在热处理的时候增加应力开裂的风险，整个锤头外轮廓尽量做的简洁流畅，掉在地上也不会因为突出的结构磕变形。木柄的选材对应结构也做了适配，安装段的硬度比握持段高，毕竟要承受楔子涨紧和反复的冲击，握持段的弧度贴合手掌的自然握持角度，长时间握着手也不会磨得疼。之前还考虑过要不要在木柄和锤头的结合处加金属箍，后来算过冲击力的传递路径，只要锥度配合加楔子的结构做的到位，金属箍反而会增加多余的重量，破坏整个锤子的重心平衡，这个锤子的重心特意落在锤头靠近敲击面三分之一的位置，挥起来的时候不用费太大的力就能有足够的敲击力，重心太靠前的话用久了手腕酸，太靠后又发飘敲不准。
