方形法兰基座多腔体机械构件

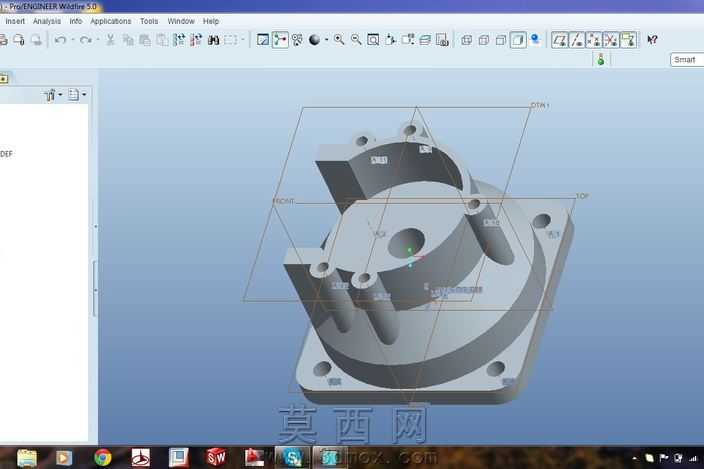

本机械构件采用三维参数化建模方式完成整体结构搭建，建模过程以拉伸特征作为基础构建手段，配合偏移命令完成各层级结构的精准成型，全程遵循机械加工的工艺逻辑，确保每一处结构尺寸都具备实际生产可行性。构件底部采用方形安装法兰结构，法兰盘上均匀分布多个沉头安装孔，可通过标准紧固件完成与安装基面的稳固连接，法兰边缘做了微小的倒角处理，既避免加工后锐边划伤操作人员，也能在装配过程中起到导向作用，降低装配对位的难度。法兰向上延伸出阶梯式的回转主体结构，主体内部设计为多层嵌套的腔体结构，不同层级的腔体分别承担不同的功能定位，既可以为内部配套的传动、密封组件提供充足的安装空间，也能通过阶梯式的内壁结构实现不同规格零部件的轴向定位，减少装配过程中额外定位零件的使用。主体侧壁均匀分布多组径向延伸的支撑凸台，每个凸台上都设计有对应的同轴安装孔，可用于外接管路、传感器或者辅助固定组件，凸台与主体衔接处做了圆弧过渡处理，有效降低结构应力集中系数，提升构件在长期负载工况下的结构强度，避免应力集中导致的开裂、变形问题。建模过程中对所有孔位的同轴度、安装面的平面度都做了参数化约束，确保后续修改尺寸时相关关联特征能够同步更新，减少重复建模的工作量。材质设定上默认采用常用的铸铁材质，表面设置为哑光喷砂的金属质感，渲染过程中通过半透明的基准面展示内部腔体的结构分布，让观看者能够清晰理解构件的内外结构对应关系。整体设计思路围绕功能实用性展开，没有冗余的装饰性结构，所有特征都服务于安装、定位、承载的核心功能，结构紧凑合理，适配多数通用机械的基座连接场景，能够满足中等负载工况下的长期使用需求。
