精密手动螺旋夹紧台钳结构设计

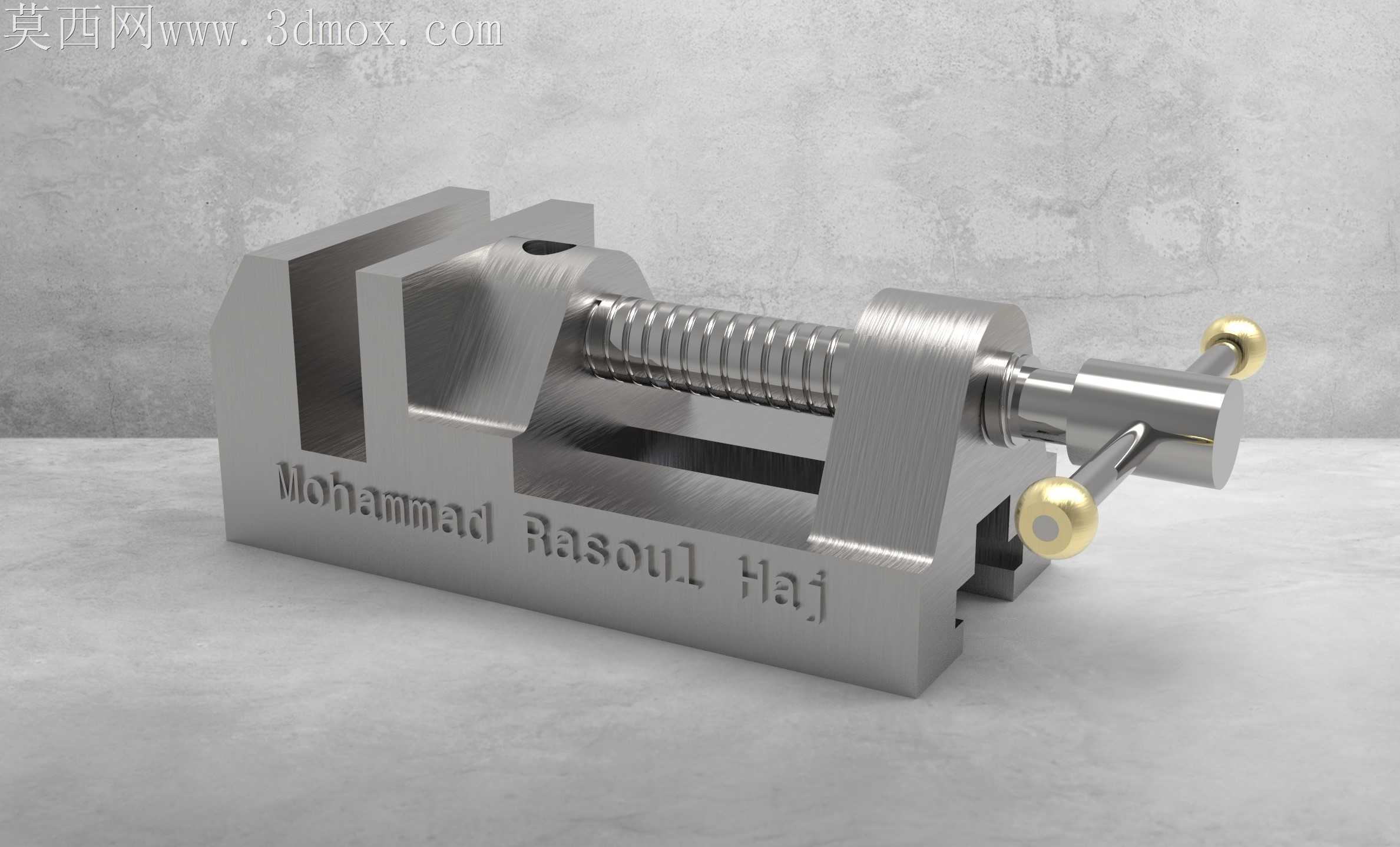

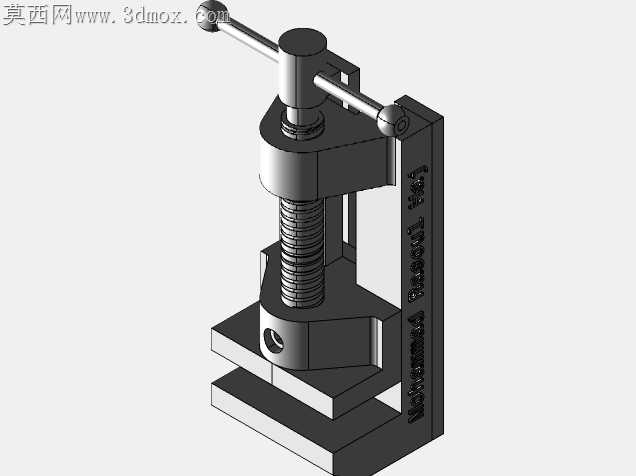

小型机加工工位上，普通台钳常出现夹持偏载、螺杆回程卡顿、钳口平行度超差的问题，这款手动螺旋夹紧台钳的结构设计，完全围绕加工适配的核心需求做了针对性调整。钳身采用一体式开槽结构，没有额外拼接的固定钳身接缝，从根源上避免了拼接式台钳长期受夹紧力后出现的接缝错位、钳口歪斜问题，固定钳身与底座的过渡位置做了加厚圆弧过渡，不会因为反复夹持硬质工件出现应力集中开裂的情况。螺杆与活动钳身的配合位置没有采用普通的通孔穿接结构，而是做了嵌入式铜套衬层，螺杆转动时的摩擦阻力被铜套吸收，即便长期接触加工现场的切削液、金属碎屑，也不会出现螺杆锈死、转动卡滞的问题，铜套的磨损量远低于钢件直接接触的结构，后期维护只需要更换衬套就能恢复原有配合精度，不需要整体更换钳身。活动钳身的导向面做了0.02mm的微凸公差带，和钳身导向槽配合时，不会因为加工碎屑落入导向间隙出现卡滞，导向槽的边缘做了15度的倒角排屑结构，夹持过程中蹭落的金属碎屑会顺着倒角滑出台面，不会嵌在导向缝隙里磨坏配合面。手柄位置的两个握头球做了滚花防滑处理，和手柄杆的配合采用过盈压装加侧面顶丝固定，大扭矩拧紧时不会出现握头滑脱的情况，螺杆端部的限位台阶做了圆角处理，活动钳身走到最大行程位置时不会因为硬接触撞坏限位面。钳身底部的安装面做了网格状的防滑纹路，直接放在工作台面上就能获得足够的摩擦力，不需要额外加装固定螺栓也能应对小零件的铣削、打磨加工，夹持面做了细密的交叉齿纹，夹持光滑工件时不会出现打滑偏移，齿纹的深度控制在0.3mm，不会在工件表面留下过深的夹痕，影响后续表面处理。螺杆的梯形螺纹牙型做了抛光处理，转动时没有多余的旷量，夹紧时的力传递直接，不会因为螺纹间隙出现夹持松动，活动钳身和固定钳身的夹持面平行度控制在0.01mm以内，夹持薄壁零件时不会出现一端夹紧一端悬空的问题，避免薄壁件因为夹持受力不均出现变形。
