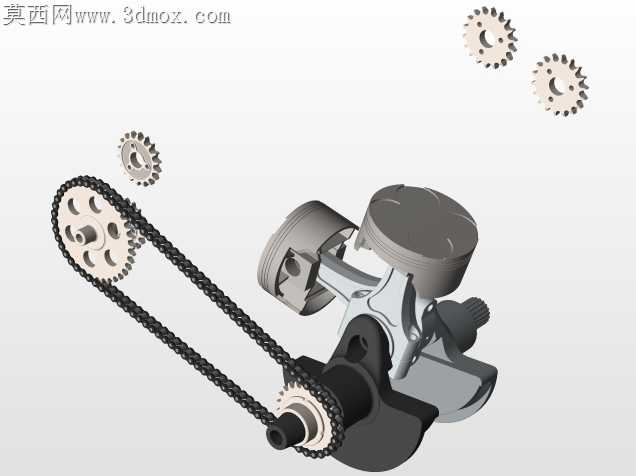

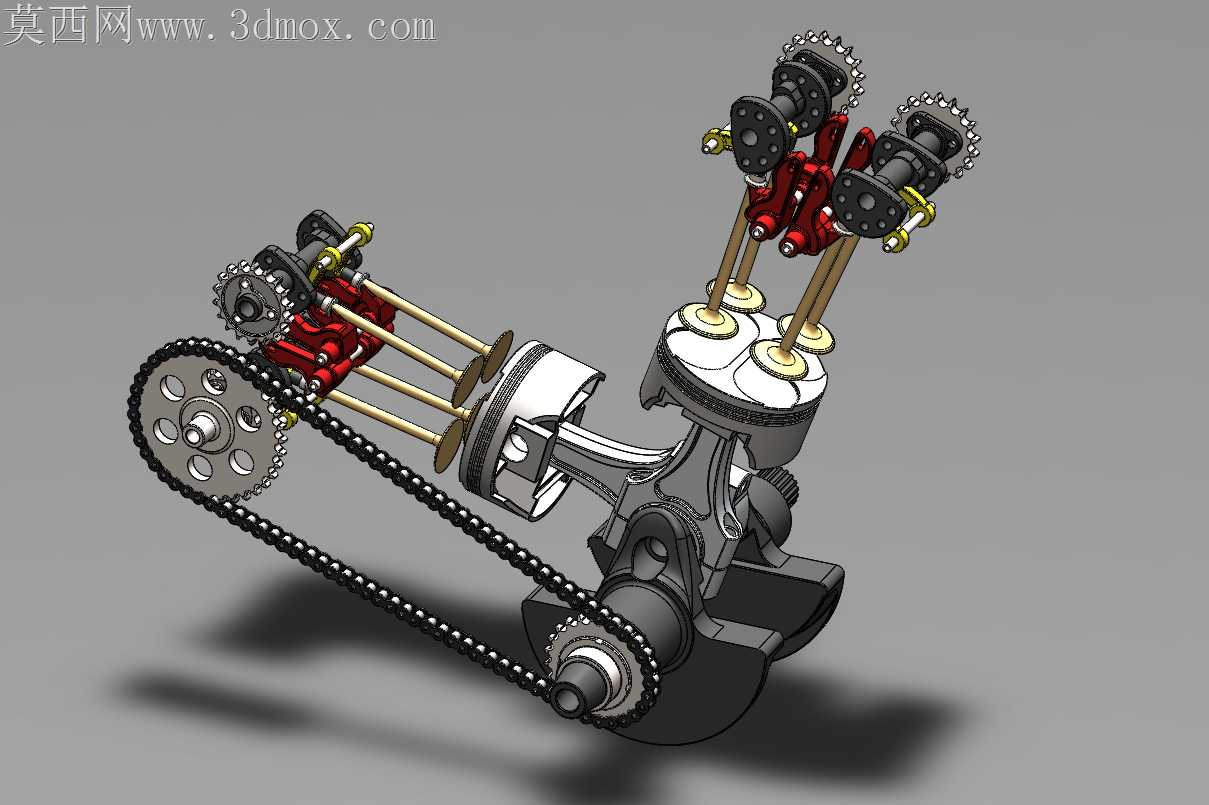

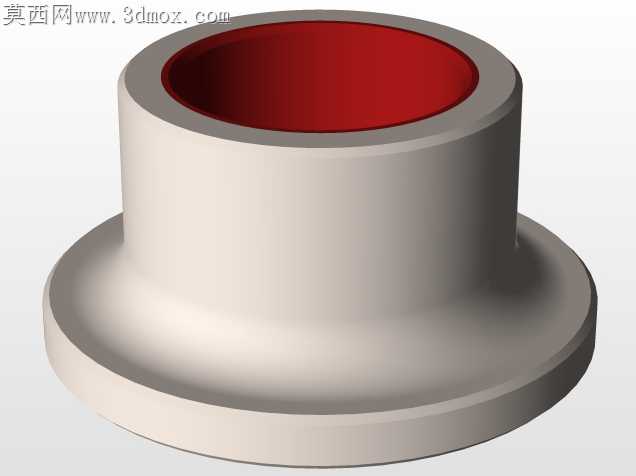

双缸摩托动力总成内部传动结构展示

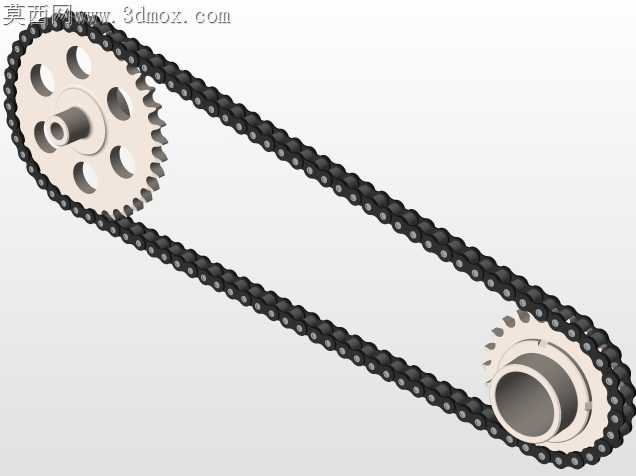

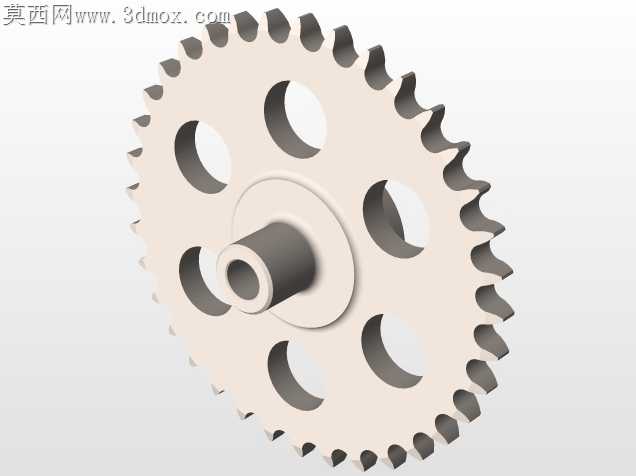

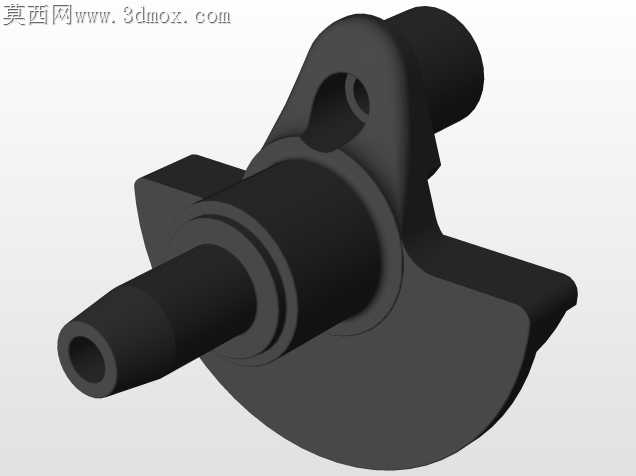

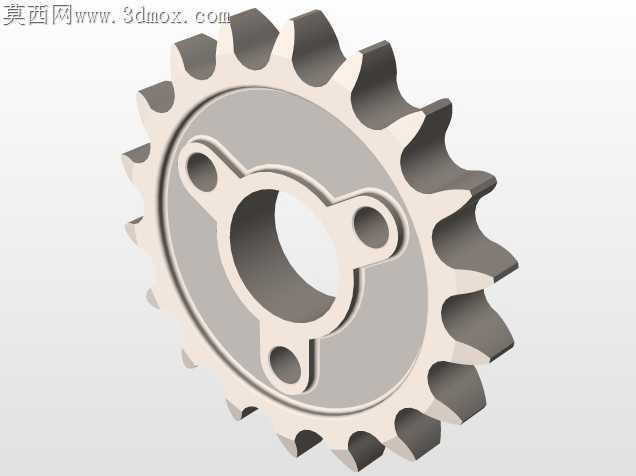

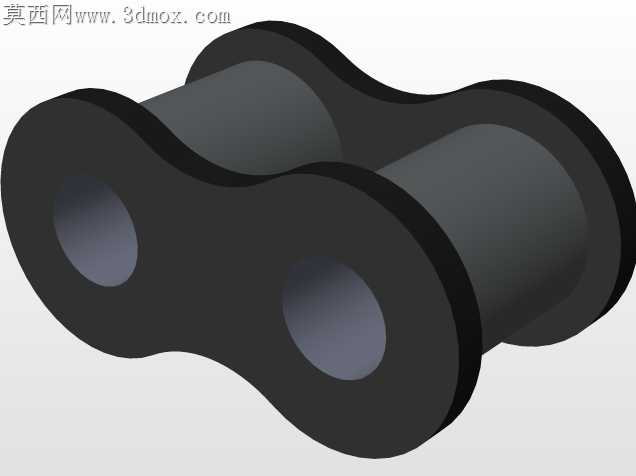

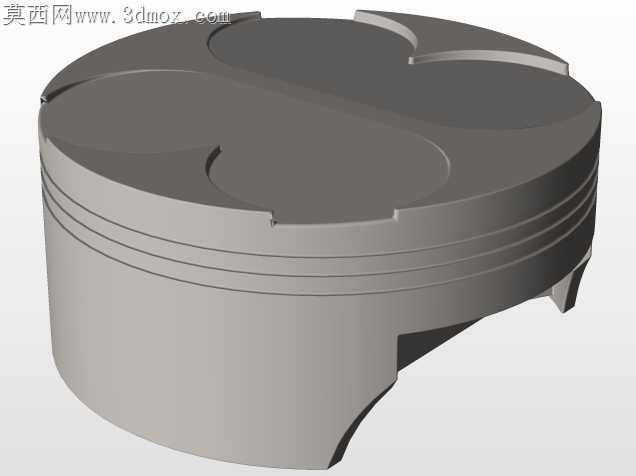

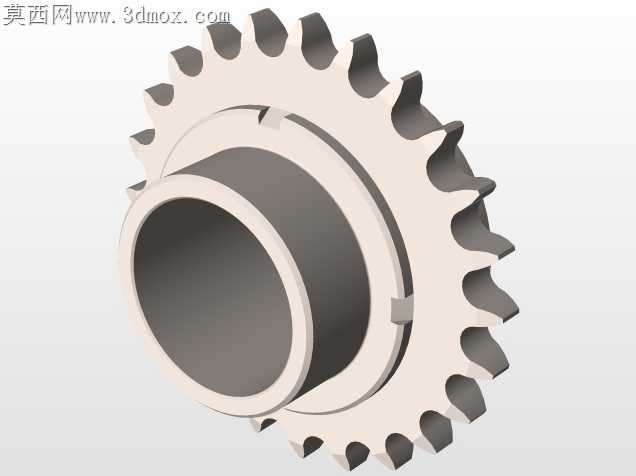

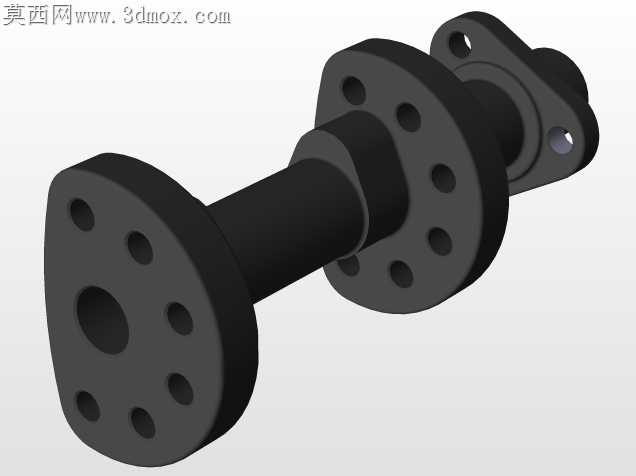

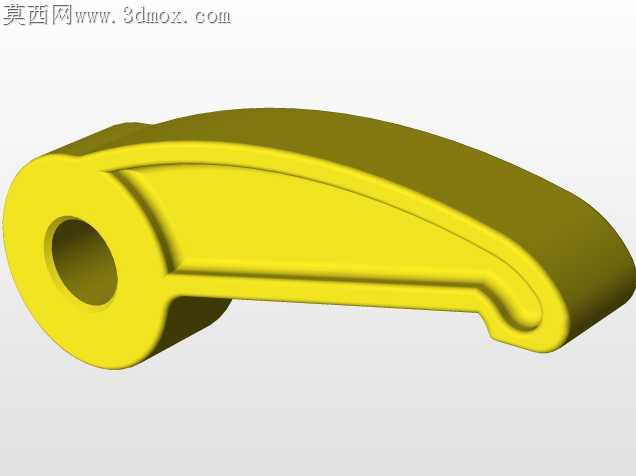

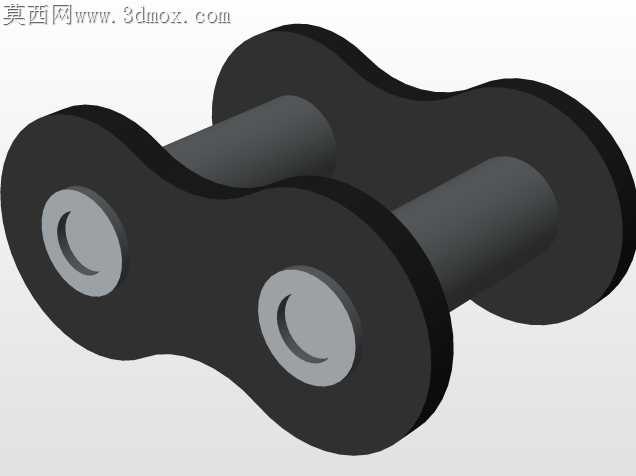

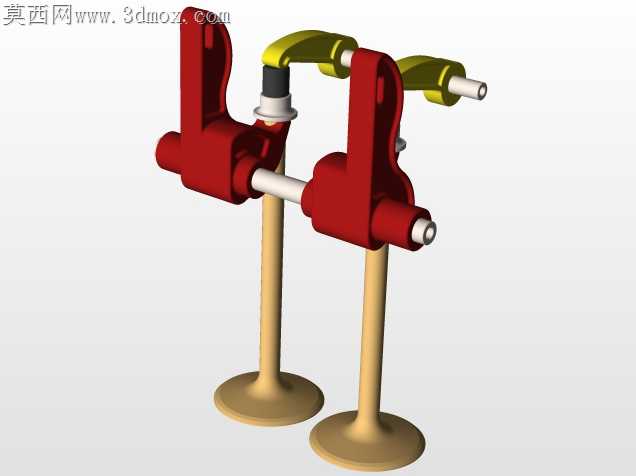

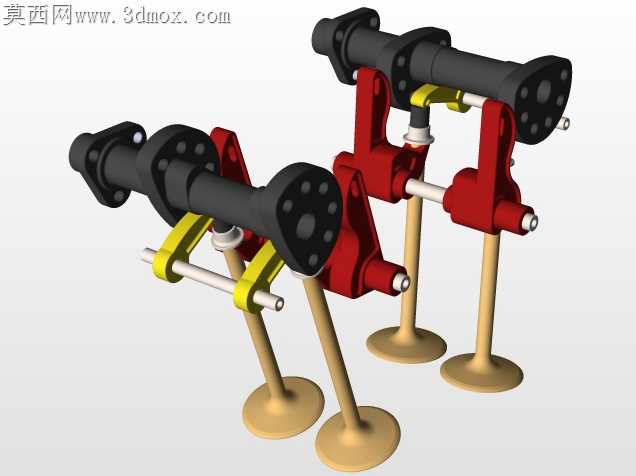

小排量双缸摩托发动机的正时链条跳齿，一直是售后返修里占比不低的故障点，很多原厂结构在高转速持续运转时，链条张紧臂的受力角度不合理，长期交变载荷下张紧器弹簧疲劳后，链条松边晃量超过齿合间隙，就会出现跳齿顶气门的恶性故障。这套结构在设计时把正时传动的布局做了针对性调整，曲轴端主动链轮、中间导向轮、凸轮轴端从动链轮的中心距排布，刻意把链条松边的张紧作用点放在了晃量最大的中段位置，不是常规的靠近从动轮侧布置，张紧臂的压合面弧度匹配链条运行时的自然挠曲轨迹，不会出现局部硬摩擦导致的链条异常磨损。活塞销与连杆小头的配合间隙留了0.012mm的公差带，既不会因为间隙过小在热机后出现抱销，也不会因为间隙过大产生怠速敲缸的异响，活塞裙部的型线做了微椭圆处理，冷态下裙部与缸壁的接触压力均匀分布，不会出现偏磨拉缸的问题。两个缸的进排气门推杆长度做了分组选配，每根推杆的长度差控制在0.005mm以内，避免不同缸的气门开启正时出现偏差，保证双缸的动力输出一致性。凸轮轴的轴承座采用了分体式加工设计，座孔的同轴度在装合后能控制在0.008mm以内，凸轮轴转动时的阻力矩波动极小，高转速下不会出现凸轮轴卡滞的问题。正时链条的链板做了倒角处理，和链轮齿啮合时的冲击被倒角缓冲，运转噪音比常规直边链板低3分贝左右，长期使用后的链节伸长量也更小。曲轴的平衡块配重经过精确计算，双缸往复惯性力的抵消率达到92%，发动机运转时的手把震动感会明显降低，长时间骑行的手部麻木感会大幅减轻。火花塞的安装位置处于燃烧室中心，点火后的火焰传播距离均等，每个缸的燃烧效率都能保持在较高水平，不会出现局部爆震的问题。
