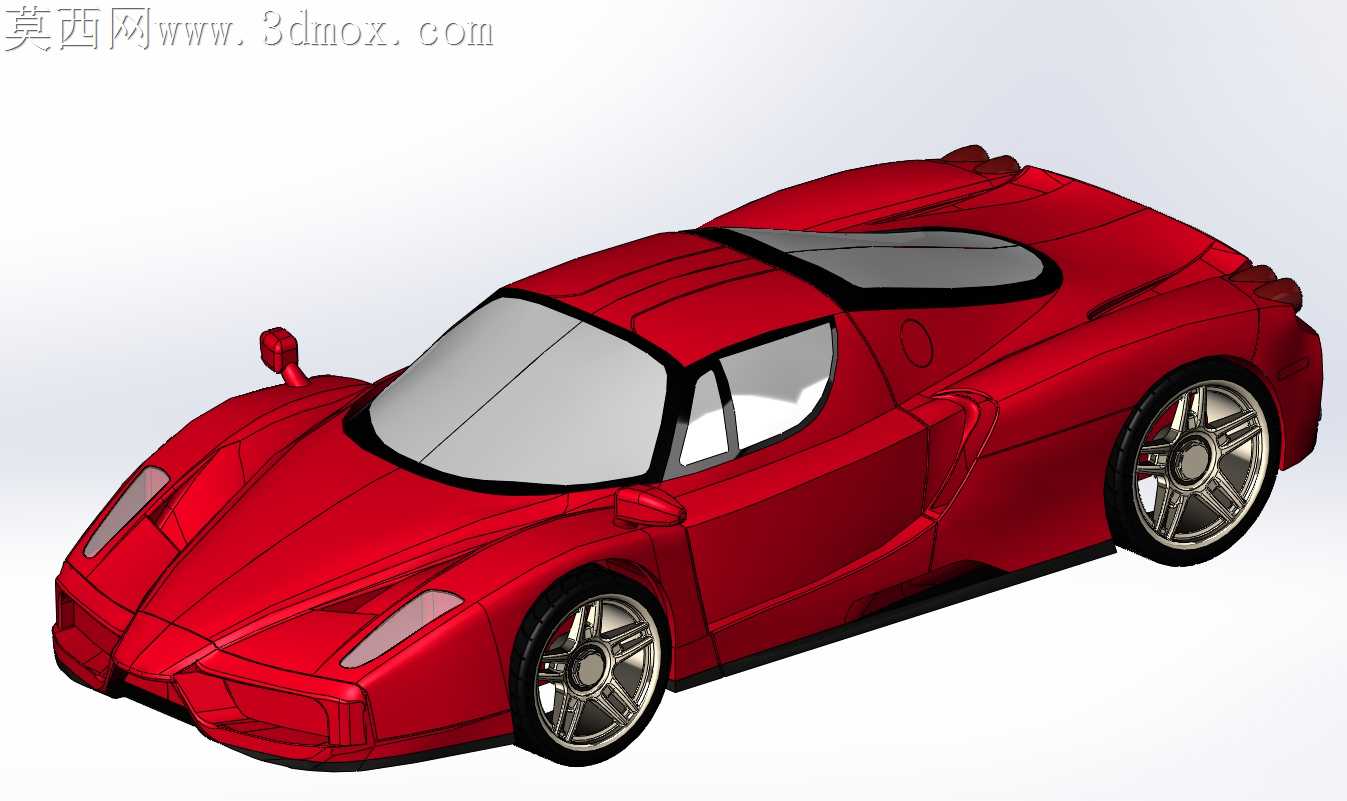

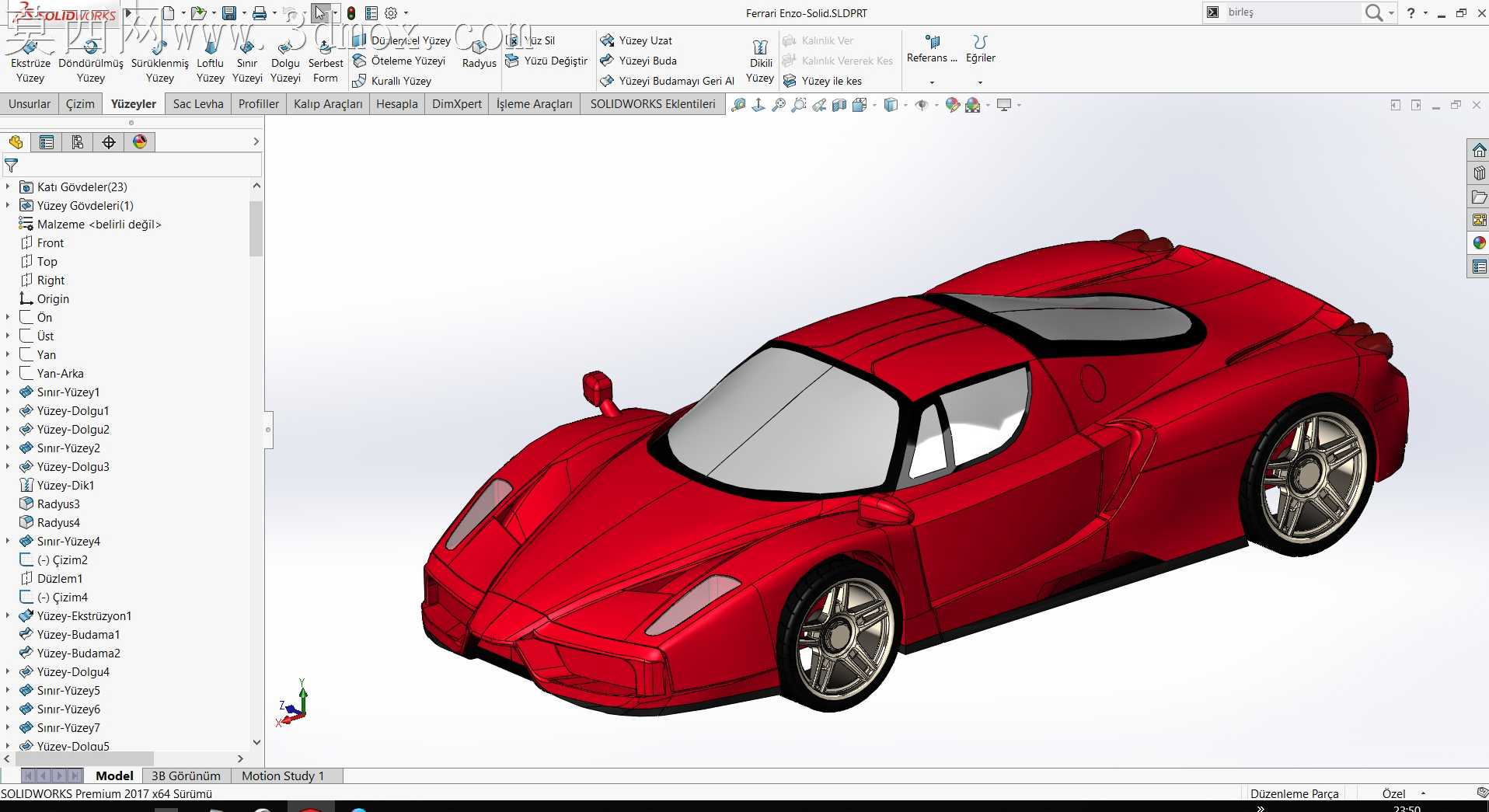

法拉利恩佐超跑外观曲面实体建模

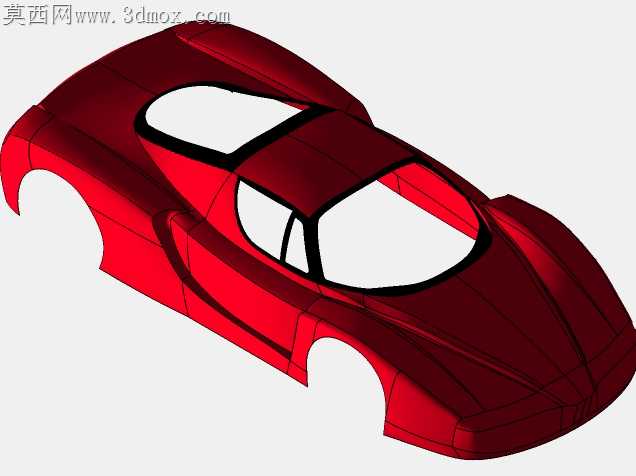

超跑外观曲面加工最容易出现的问题，是A面曲率连续度不足导致的漆面反光断层，尤其是恩佐这类以锐利棱线衔接大弧面的经典车型，棱线两侧的曲面G2连续度如果偏差超过0.05度，后期CNC铣削油泥模型或者做碳纤维覆模的时候，就会出现棱线歪扭、弧面凹陷的瑕疵，完全丢失实车的凌厉质感。这款实体建模在处理车头引擎盖的中央筋线时，没有直接用单条样条扫掠生成曲面，而是把筋线拆成三段曲率渐变的引导线，分别对应车头进气口上方的收窄段、风挡下方的平缓段、车顶衔接的抬升段，每段曲面的边界都做了0.2mm的公差冗余，既保证棱线的锐利触感，又避免加工时刀具在曲率突变点出现过切。车门侧面的内凹曲面是另一个容易踩坑的位置，实车这个位置的曲面是兼顾空气动力学和视觉张力的设计，曲面深度从车门前端到后端有12mm的渐变差，建模时特意把曲面的控制点排布和碳纤维布的铺层方向对齐，后续做复合材料成型的时候，不会因为曲面曲率变化过快导致纤维布褶皱、脱层。轮拱位置的外扩弧面没有做等半径倒圆，而是根据轮胎跳动的极限行程做了变半径过渡，靠近车门一侧的倒圆半径比前杠侧大3mm，既保留了宽体的视觉效果，又给转向时的轮胎摆动留出足够安全间隙，不会出现实车装配后轮胎蹭轮拱的问题。车窗边框的曲面衔接特意做了0.15mm的下沉台阶，刚好对应实车的密封胶条安装位，不用后期再额外做结构切割，玻璃安装后的贴合度能直接达到量产车的密封要求。车尾的引擎舱散热口格栅，每一条格栅片的倾斜角度都和车尾气流走向匹配，没有做成统一的垂直角度，既还原了实车的散热设计，也避免了等距阵列带来的视觉呆板感。后视镜外壳的曲面做了微小的风阻优化，镜壳下缘的弧度比实车数据微调了0.8度，能减少高速行驶时的风噪传递，同时镜座和车门的衔接面做了平面度校准，安装时不需要额外打磨补土就能完全贴合。整个模型的所有外覆件曲面都做了壁厚统一处理，覆盖件壁厚控制在2.5mm，和真实超跑的碳纤维覆盖件壁厚一致，不管是做3D打印验证件，还是做小比例模型的开模生产，都不需要再重新调整壁厚参数，能直接对接后续的加工流程。
