汽车悬架维修用立式弹簧压缩工装

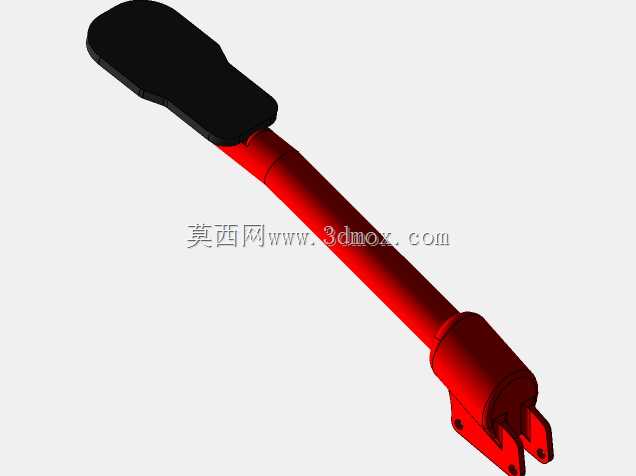

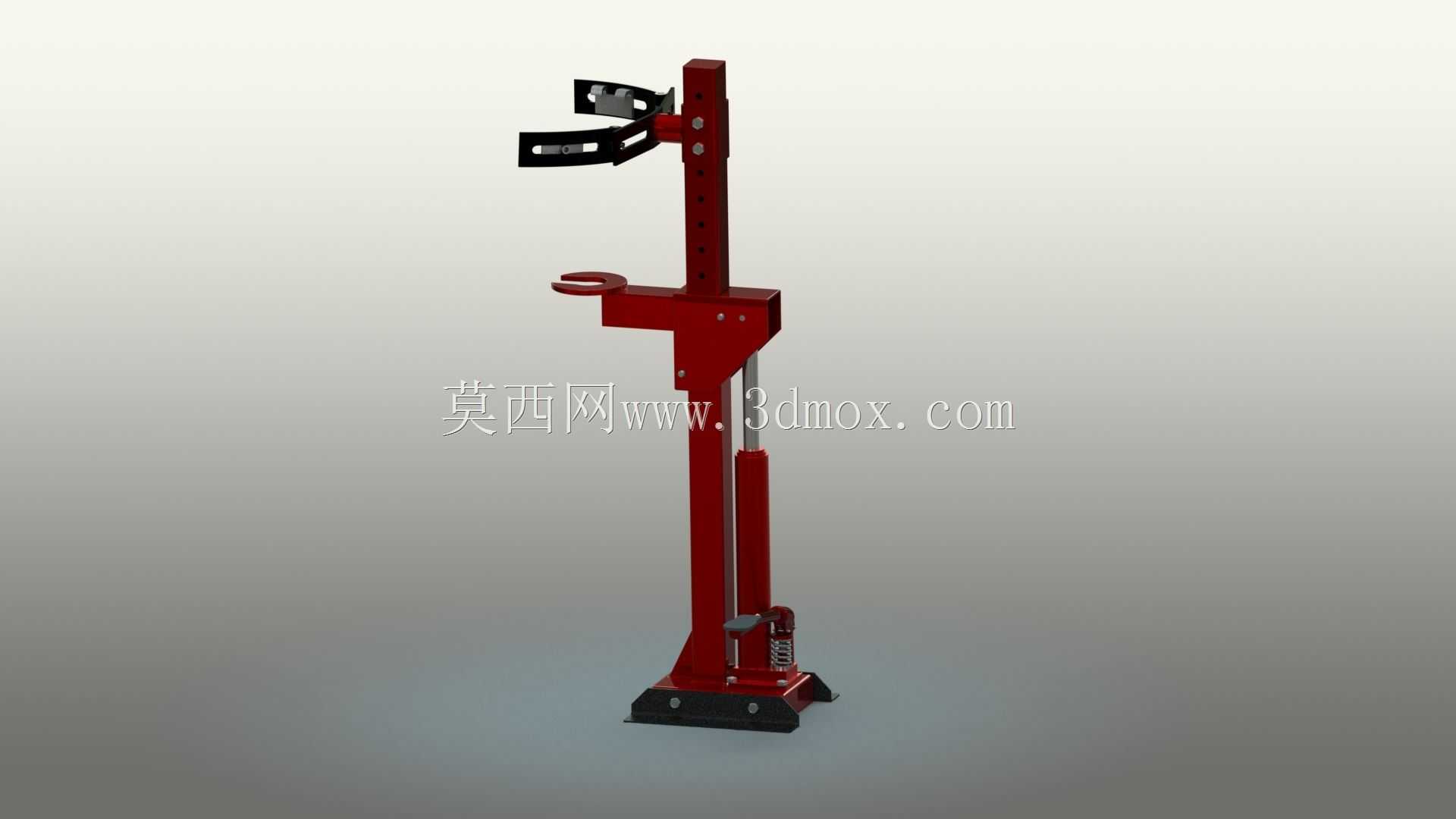

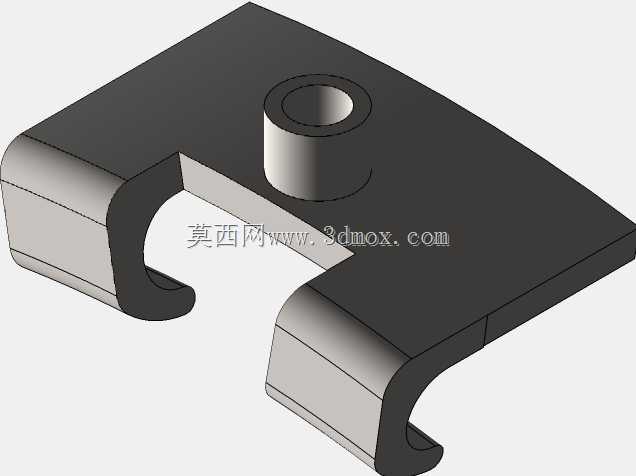

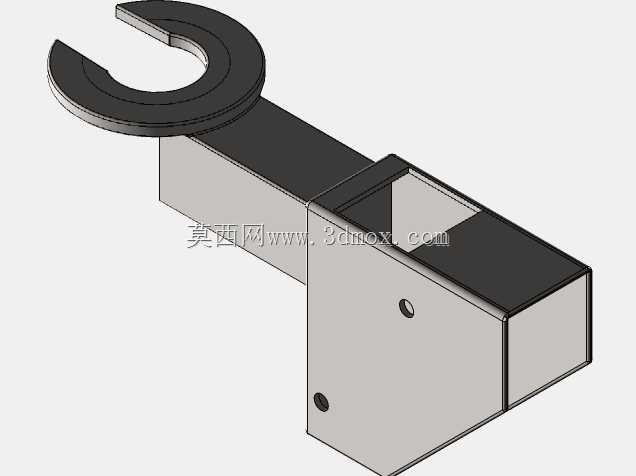

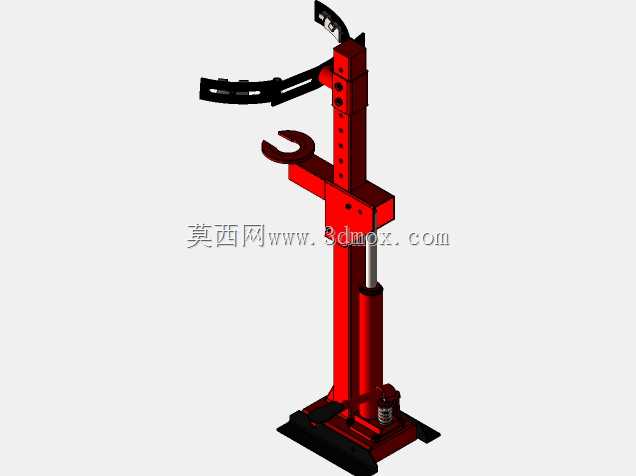

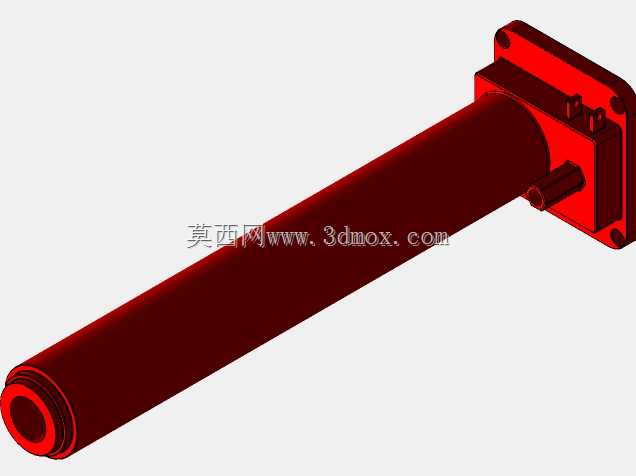

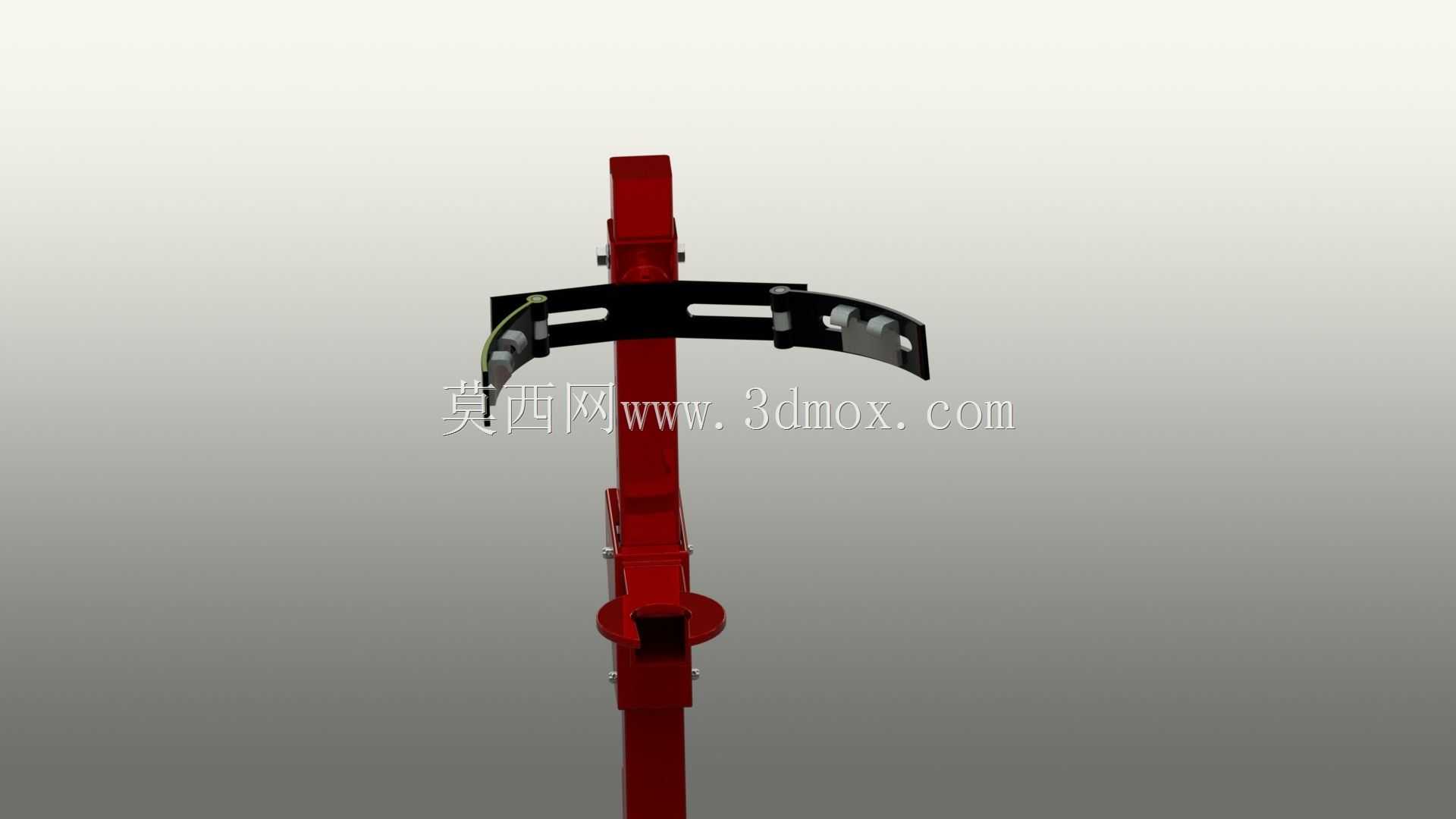

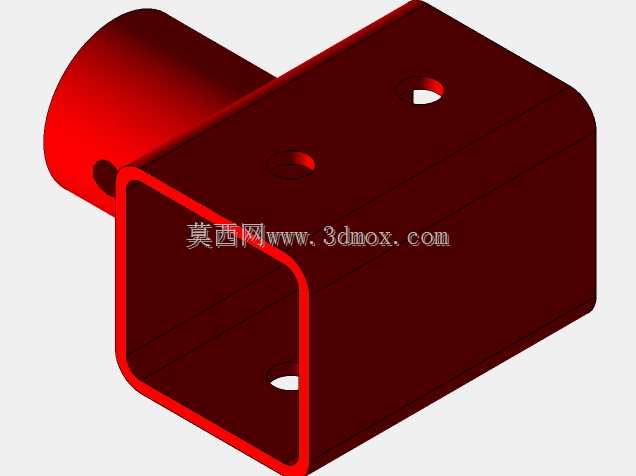

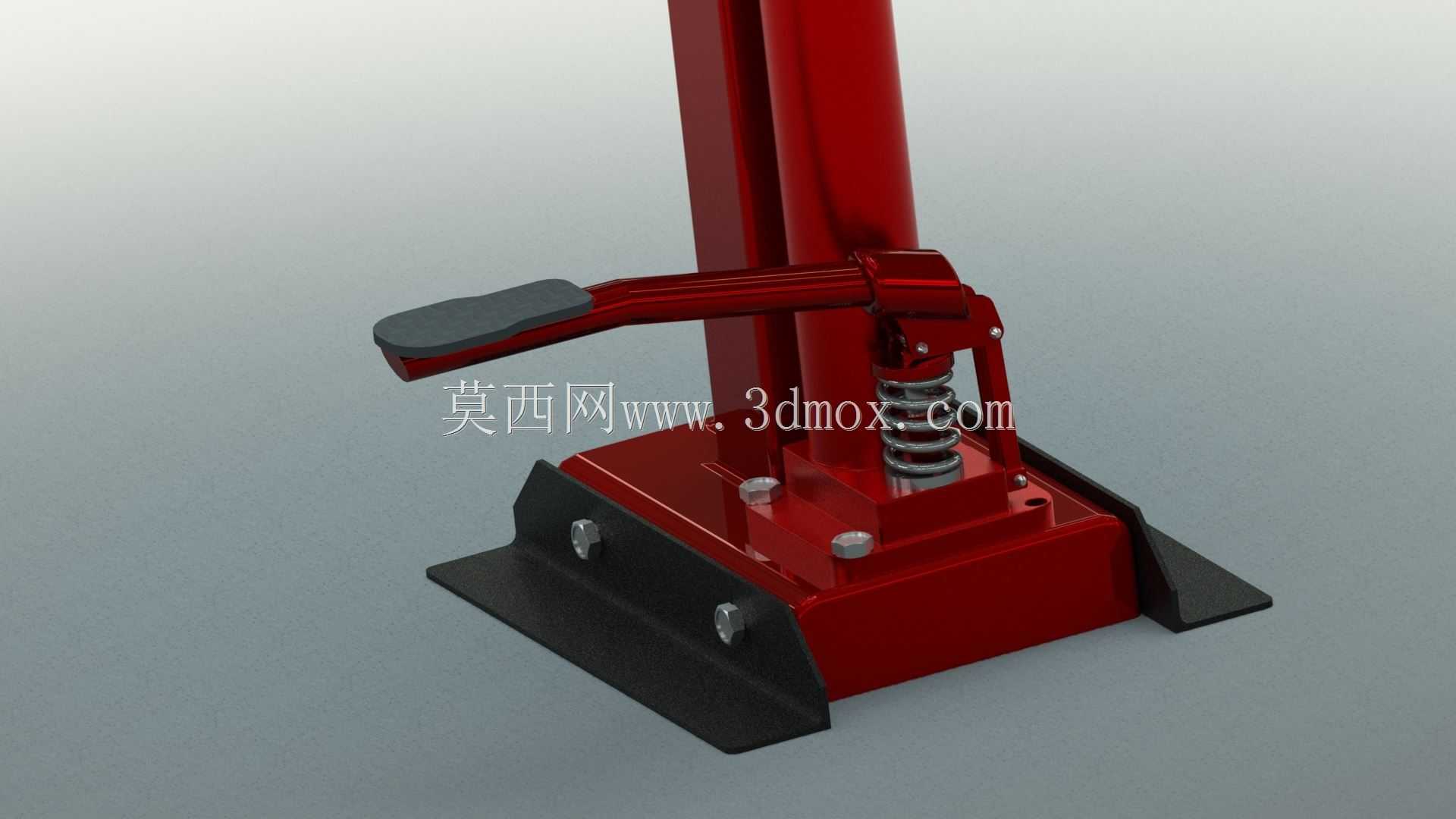

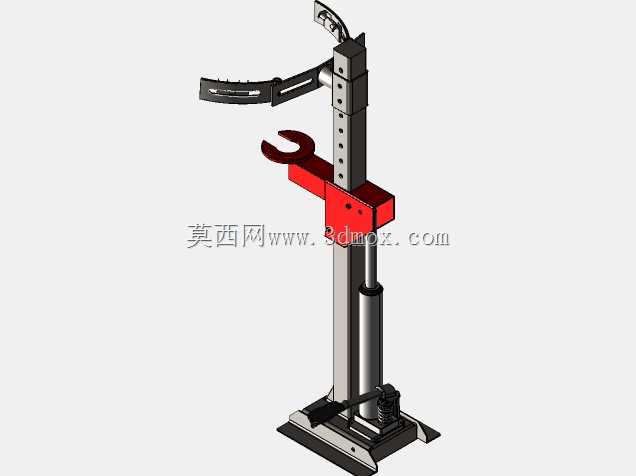

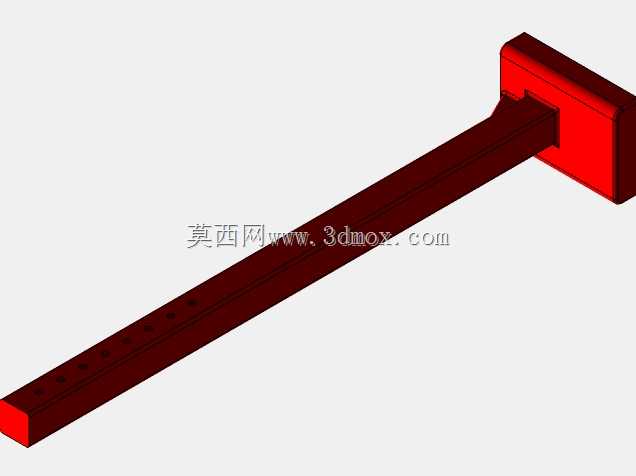

这款立式弹簧压缩设备主要面向汽车后市场维修、底盘零部件拆装作业场景，是汽车悬架系统检修环节的核心作业工装，主要用于麦弗逊式等常见结构的汽车悬架螺旋弹簧的压缩固定作业，解决悬架拆解、减震器更换、弹簧衬套更换等工序中，螺旋弹簧预紧力释放与固定的作业痛点，避免无工装约束下弹簧弹出引发的作业安全风险，大幅提升悬架维修作业的效率与操作安全性。设备整体采用立式落地结构设计，主体支撑立柱采用高强度型钢加工而成，底部设置加宽加厚的承重底座，底座预留安装固定孔位，可通过膨胀螺栓与作业地面牢固连接，作业过程中不会出现侧翻、偏移问题，整体安装占地宽度约0.4米，纵深约0.5米，总作业高度约1.6米，适配常规乘用车悬架弹簧的压缩行程需求，无需额外占用过大的车间作业空间。设备上部设置可调节高度的弹簧上部抱箍固定机构，抱箍采用弧形贴合设计，内侧加装防滑橡胶垫层，可适配不同直径规格的螺旋弹簧上端固定，抱箍固定座可沿立柱的调节孔位上下调整位置，通过高强度锁紧销实现位置固定，可匹配不同自由长度的悬架弹簧作业需求；中部设置弹簧下部承托托架，托架采用开口式弧形托板设计，可稳稳托住弹簧下端圈体，承托位置同样可沿立柱做高度微调，配合上部抱箍实现弹簧上下端的同步定位。设备的施力机构集成在立柱内部，采用液压驱动的施力结构，操作踏板设置在底座侧方，作业人员可通过脚踩踏板控制压头的进给行程，缓慢匀速地对弹簧施加压缩力，进给过程平稳无冲击，可精准控制弹簧的压缩量，当弹簧压缩到目标长度后，可通过立柱上的机械锁止结构锁定当前压缩位置，解放操作人员双手开展减震器固定螺母拆装、零部件更换等后续作业。整个设备的结构设计充分考虑维修作业的实际操作习惯，所有操作部件均设置在人员站立作业的舒适操作范围内，无需登高或俯身过度操作，外露的结构部件均做圆角打磨处理，避免作业过程中剐蹭划伤；设备的受力部件均经过载荷校核，可满足最大承载1.5吨的弹簧压缩力需求，适配绝大多数家用乘用车、轻型商用车的悬架弹簧压缩作业需求，相比传统的手动丝杠式弹簧压缩工具，这款立式工装的作业效率提升60%以上，同时彻底避免了传统小型压缩工具容易滑脱、受力不均导致的弹簧弹出风险，是汽修门店底盘维修工位的标配作业设备。
