手动可调立式双柱升降办公桌结构设计

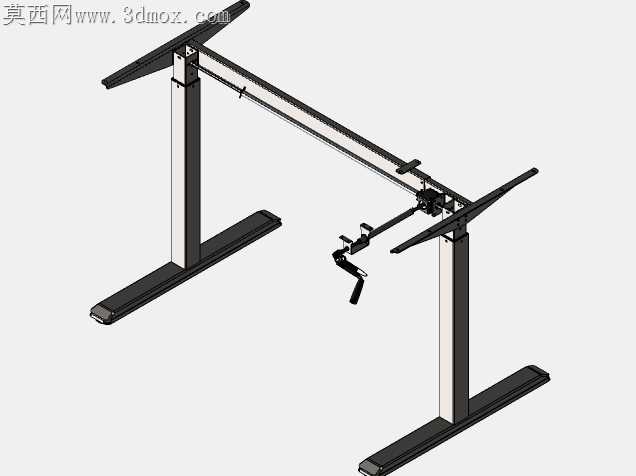

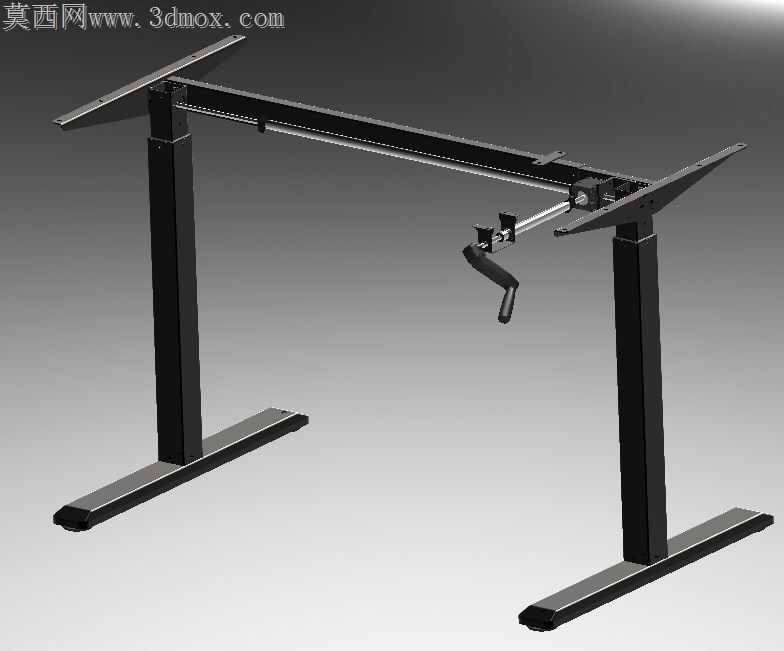

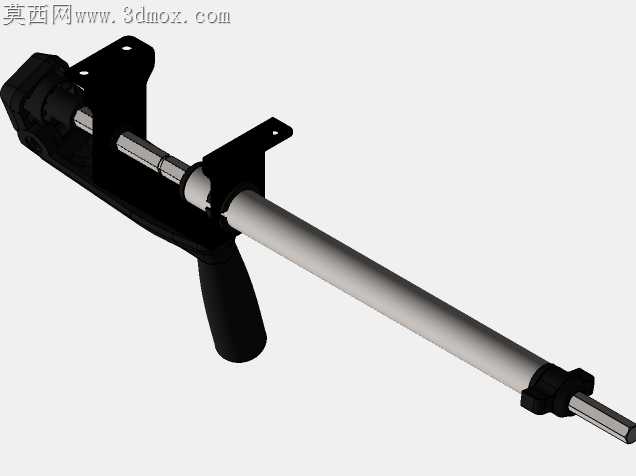

手动升降桌的落地加工中，最容易被忽略的是双柱同步升降的公差累积问题，这款VIVO款手动升降桌的曲柄传动结构，刚好针对这一加工痛点做了针对性的结构适配。桌架底部的横向支撑脚采用冷弯矩形钢管焊接成型，焊接前预先在管材端面铣出1.5°的内倾坡口，焊后打磨余高控制在0.2mm以内，避免支撑脚与地面接触时出现边角翘曲，单根支撑脚的平面度公差控制在0.3mm/m，即便地面存在轻微不平整，也能通过脚垫的微调实现四点均匀受力，不会出现单侧立柱悬空导致的升降卡滞。立柱部分采用内外嵌套的矩形冷拔钢管，内外管的单边间隙预留0.15mm，这个间隙值是反复试装后确定的——间隙过小会导致喷塑后涂层厚度挤占滑动空间，摇动手柄时阻力骤增甚至卡死，间隙过大则会在桌面承重后出现前后晃动，影响使用体验。内管外壁粘贴的聚四氟乙烯耐磨条采用分段式粘贴，每段长度120mm，间隔80mm预留伸缩余量，避免升降过程中耐磨条因摩擦受热膨胀起翘，相比整面粘贴的方案，滑动阻力降低近四成，长期使用也不会出现耐磨条脱落的问题。曲柄传动组件的安装位设置在右侧立柱的中下部，传动轴穿过横梁内部的两个含油轴承座，轴承座与横梁采用铆接固定而非螺栓连接，省去了螺栓防松的额外工序，也避免长期使用后螺栓松动导致的传动异响。摇柄的握持部分包胶采用二次注塑成型，与金属柄身的结合处做了环形凹槽卡位，即便在低温环境下包胶也不会与金属柄身脱离。桌面连接支架采用2.5mm厚的冷轧板冲压成型，冲压时在支架与桌板接触的面预压出0.5mm深的网格状防滑纹，安装时无需额外粘贴防滑垫，就能避免桌板与金属支架之间出现相对滑移。横梁上预留的桌面安装孔做了长圆孔设计，前后调节余量达到20mm，可以适配不同深度的常规桌板，不用在现场重新打孔。实际装配过程中，双柱的同步精度完全靠传动轴的刚性保证，没有额外加装同步齿轮，这一取舍是考虑到手动升降的速度较慢，传动轴的扭转刚度完全可以抵消两侧立柱的摩擦阻力差，省去同步齿轮不仅降低了加工成本，也减少了一个需要定期润滑的维护点。所有金属构件的表面处理采用静电喷塑，喷塑前的磷化处理温度控制在45℃，时间8分钟，保证涂层附着力达到0级，日常使用中即便被尖锐物体刮擦，也不会出现成片脱落的情况。这款结构没有追求复杂的电动调节功能，完全靠机械传动实现高度调节，没有电路故障隐患，适合办公场景长期高频使用，所有零部件的加工工艺都适配常规的钣金、机加工工序，不需要特殊定制刀具或模具，批量生产时的良率可以稳定控制在98%以上。
