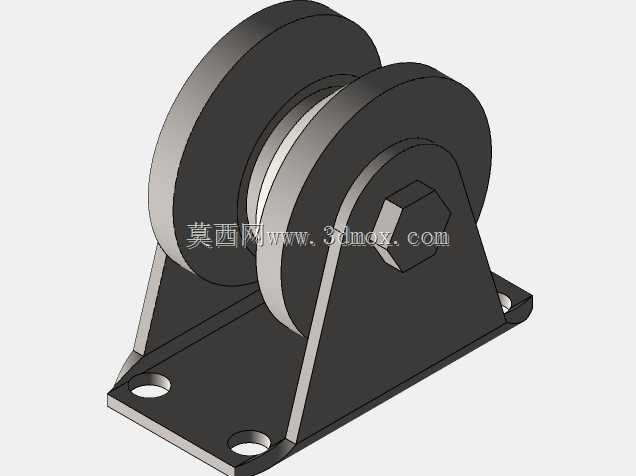

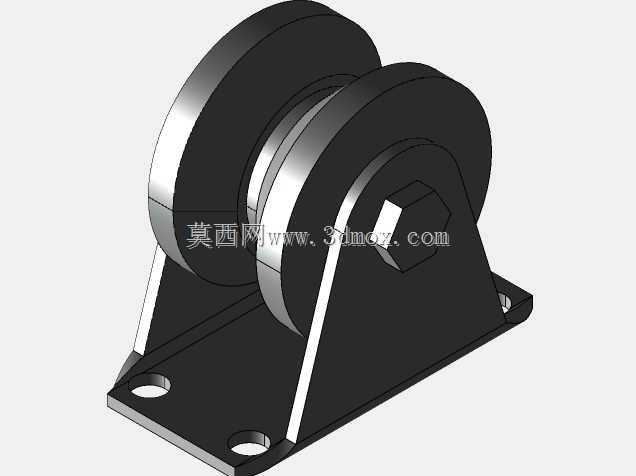

带安装支架V型槽导向滚轮组件

这款带安装支架的V形槽导向滚轮，在工业场景里的适配范围很广，既可以作为重型平移仓门的承重导向部件，也能装在工业机械手配套的滑移推车上做行走轮，还可适配小型履带设备的支重轮工况，甚至能用作钢制闸门启闭过程中的限位导向轮，核心作用是通过V型槽与对应轨道的嵌合，限制运动副的横向窜动，保证直线往复运动的平顺性，减少运行过程中的卡滞与偏磨问题。滚轮的V型槽工作面做了等角度对称设计，槽面与轨道接触面的压应力分布均匀，能承受径向载荷的同时抵消部分侧向力，避免轮体在受偏载时出现脱轨风险。配套的安装支架采用双侧立板支撑结构，立板与底部安装底板通过折弯加强结构连接，无需额外焊接加强筋就能保证足够的结构刚度，底板上预留的四个安装孔采用对称分布设计，安装时可根据现场装配需求选择螺栓固定方向，降低现场安装的适配难度。轮体与支架之间通过销轴连接，销轴端部采用六角头结构，方便装配时使用标准工具锁紧防松，轮体内置的转动副预留了润滑介质存储空间，长期运行时可定期补充润滑脂，降低转动摩擦阻力，延长部件的整体使用寿命。滚轮的有效轮径为48mm，这个尺寸参数是经过载荷校核确定的，既不会因为轮径过小导致转动阻力过大、轨道接触面压应力超标，也不会因为轮径过大占用过多安装空间，适配常见的15-20mm直径的圆轨道或者对应角度的V型轨道。支架的整体安装边界尺寸经过优化，底板的安装孔距适配工业领域常用的型材安装间距，不需要额外加工转接板就能直接固定在常用规格的铝型材或者钢结构机架上，在做设备改造或者新建设计时，可以直接选用该组件，省去自行设计轮系、校核支架强度的重复工作。设计过程中特意将轮缘的外侧做了倒角处理，既可以避免装配时轮缘锐边划伤操作人员，也能在轨道存在少量安装偏差时，引导轮体顺利卡入轨道，降低对轨道安装精度的苛刻要求。双侧立板的间距刚好匹配轮体的宽度，既预留了足够的转动间隙避免轮体卡滞，也不会因为间隙过大导致轮体出现轴向窜动，保证运行过程中的稳定性。
