ECL15US05-S交直流转换模块结构设计

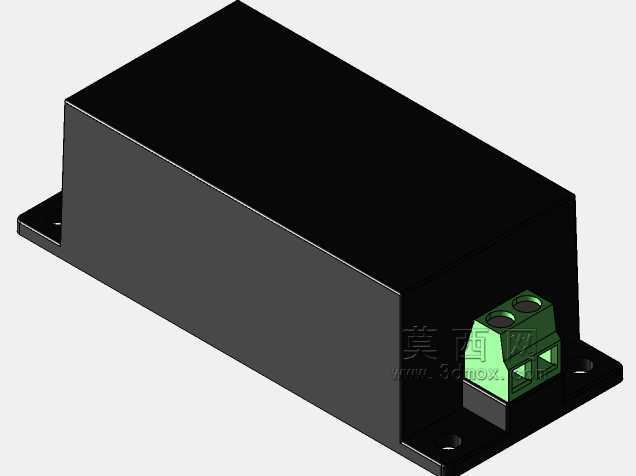

　　这款交直流转换供电模块的三维结构，完全围绕工业现场小功率设备的分布式供电需求搭建，在做结构设计之初，最先敲定的是安装适配性——毕竟这类模块大多要装在控制柜内部的DIN导轨旁、设备侧壁的安装板上，或是小型终端设备的内部腔体里，所以整体采用带安装翼的长方体封闭壳体，两侧伸出的带孔安装耳直接和壳体主体一体成型，安装孔位的中心距、孔径都按照常规M3螺丝固定的标准预留，安装耳和壳体主体的过渡处做了小圆弧加强，避免设备运输过程中的振动导致安装位开裂，壳体底部和安装面之间预留了0.8mm的间隙，既可以避开安装面的微小凸起、焊点，也能给壳体底部留一定的散热空间，避免模块工作时的热量直接传导到安装面板上。

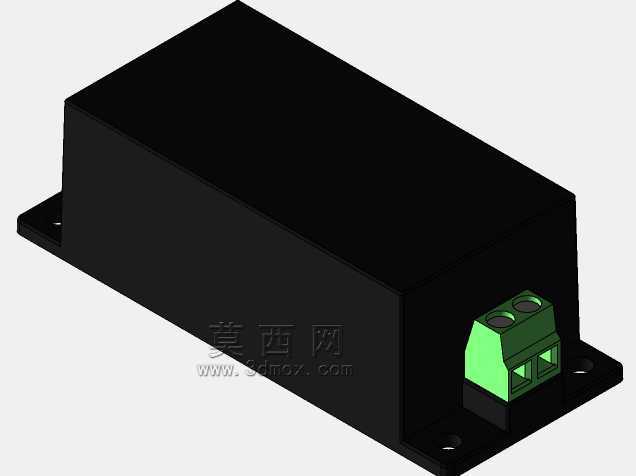

　　从功能布局来看，模块的接线端设置在壳体短边侧，采用绿色栅栏式接线端子，端子的引脚间距按照5.08mm的工业通用标准设计，端子的接线口朝向斜上方，既方便现场施工时螺丝刀操作压线，也能避免线缆弯折半径过小导致的线芯损伤，端子外部的防护台和壳体齐平，防止安装过程中金属碎屑掉落到端子间隙造成短路。壳体整体采用黑色阻燃工程塑料材质，表面做细磨砂处理，既可以减少现场灰尘附着，也能避免强光照射下的反光干扰运维人员排查接线，壳体的合缝处采用凹凸卡扣结构，不需要额外打螺丝就能实现上下壳的紧密扣合，同时在壳体内部预留了灌封槽，生产时可以直接灌注导热灌封胶，既提升内部电路的抗震性能，也能增强模块的防潮、防尘能力，适配多粉尘、高湿度的工业现场环境。

　　在实际应用场景里，这类模块主要给工业现场的小型传感器、信号采集模块、低压控制回路提供稳定的直流供电，相比传统的集中式供电电源，这种小体积模块可以就近安装在负载旁边，减少长距离低压走线带来的压降损耗，也能避免多设备共电带来的信号串扰。做结构建模的时候，特意把端子的压线范围、螺丝的调节行程都做了1:1还原，方便结构工程师在做整柜布局的时候，提前预留接线操作空间，不会出现端子和旁边线槽、其他元器件干涉的问题；壳体的所有外棱角都做了R1.5的圆角处理，一方面是符合电气设备的安全防护要求，避免尖锐棱角划伤施工人员，另一方面也能减少塑料壳体注塑生产时的应力集中，降低壳体开裂的概率。

　　关于安装边界的考量，建模时严格控制了模块的整体外轮廓尺寸，宽度方向不超过常规端子排的单组占位宽度，高度方向控制在50mm以内，完全适配深度100mm以上的小型控制箱安装需求，模块的重量全部集中在壳体中心位置，两个安装耳的受力经过校核，即使设备长期处于振动工况下，也不会出现安装耳断裂、模块脱落的问题。另外在接线端子的旁侧，壳体表面预留了平整的标识贴区域，方便生产时粘贴输入输出电压、接线极性的标识，运维人员接线时不需要额外查找说明书就能快速确认接线定义，减少接反线烧坏模块的风险。模块的散热设计没有采用额外的散热鳍片，依靠壳体整体的金属化内壁（建模时预留了内壁金属涂层的厚度空间）把内部功率器件的热量传导到整个壳体表面，通过自然对流实现散热，既减少了整体体积，也避免了散热风扇带来的积尘、寿命短的问题，适合长期免维护的工业使用场景。
