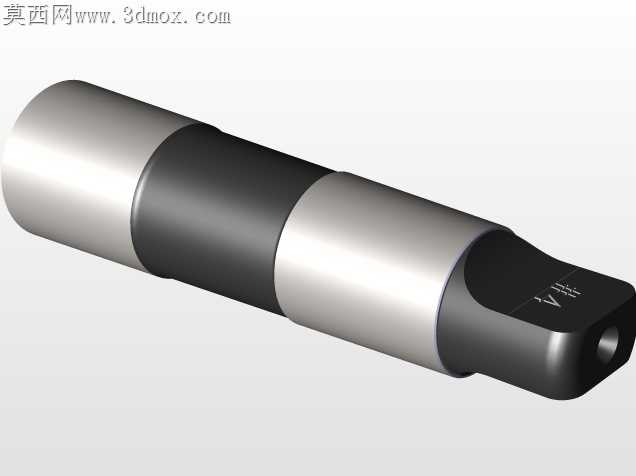

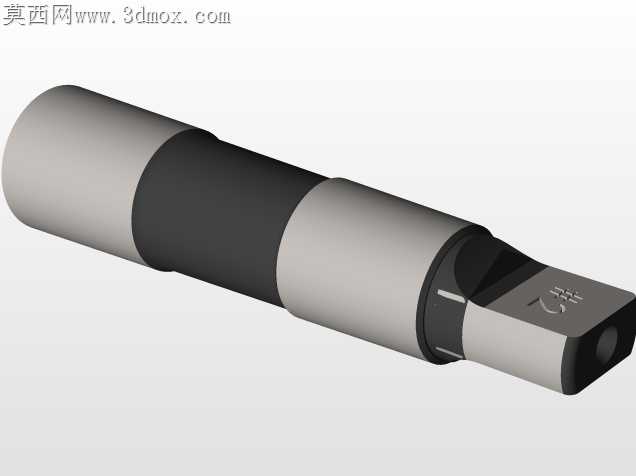

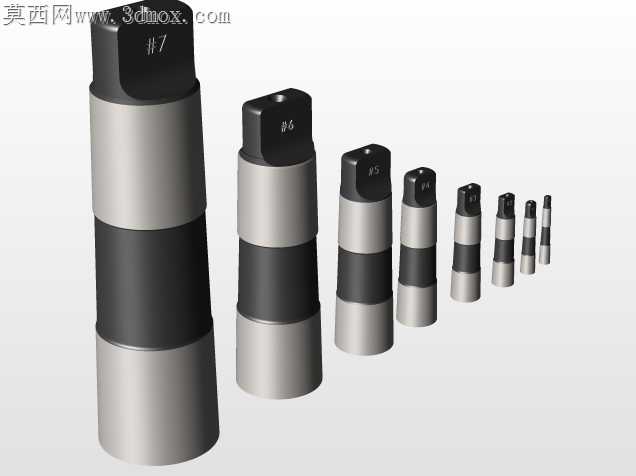

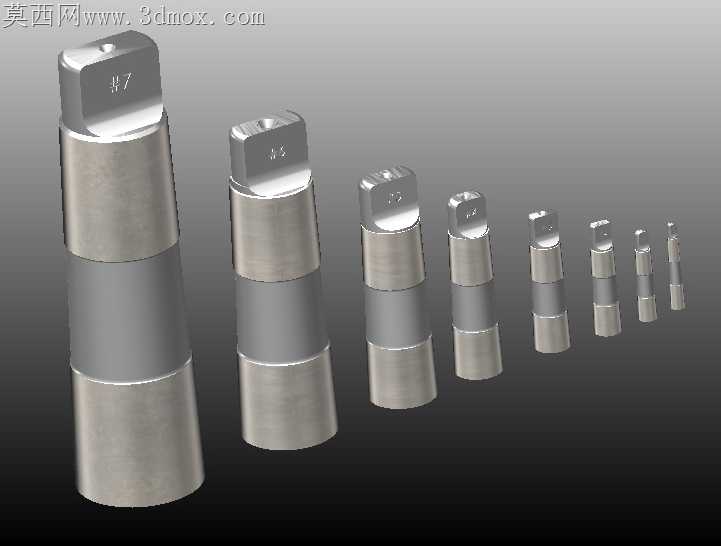

0到7号全规格莫尔斯锥柄结构设计

项目分类:机床 发布时间:2020-06-30 ID:121573
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计
  • 0到7号全规格莫尔斯锥柄结构设计

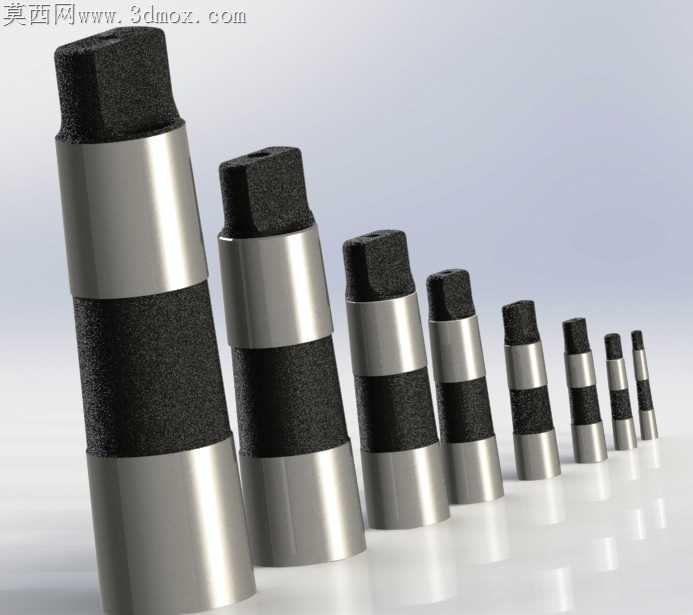

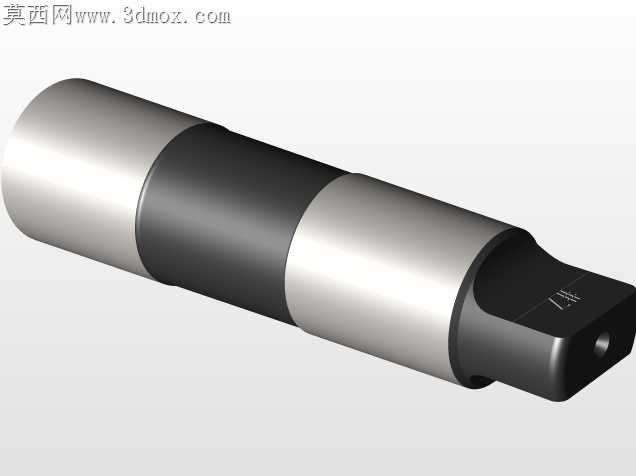

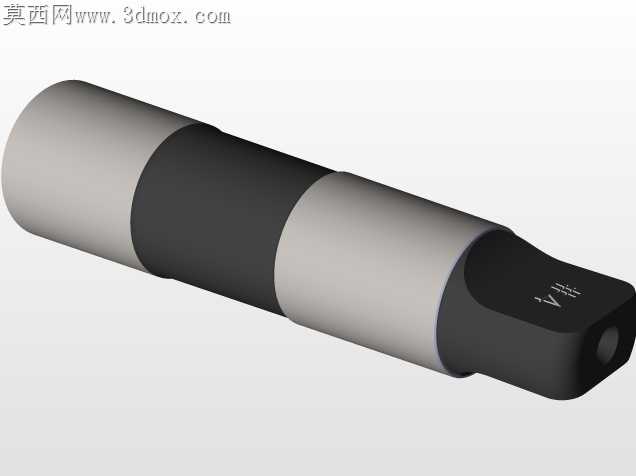

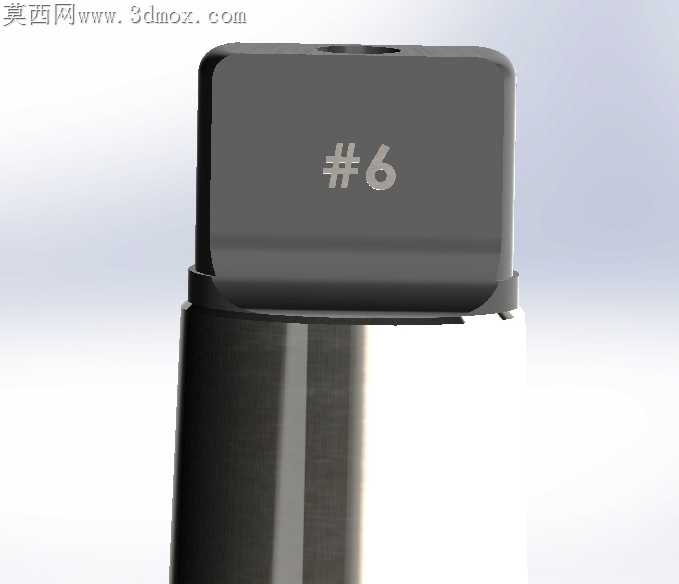

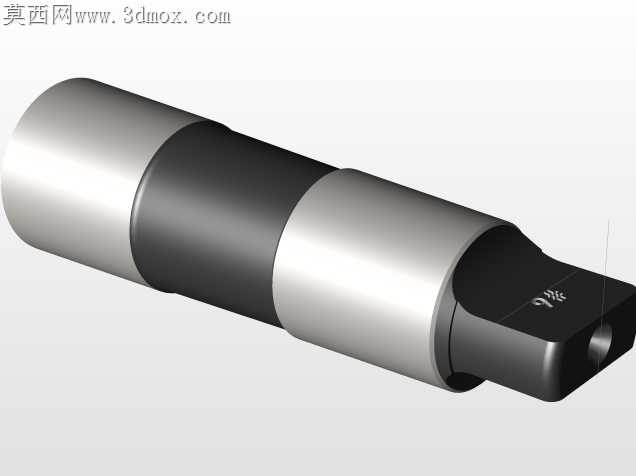

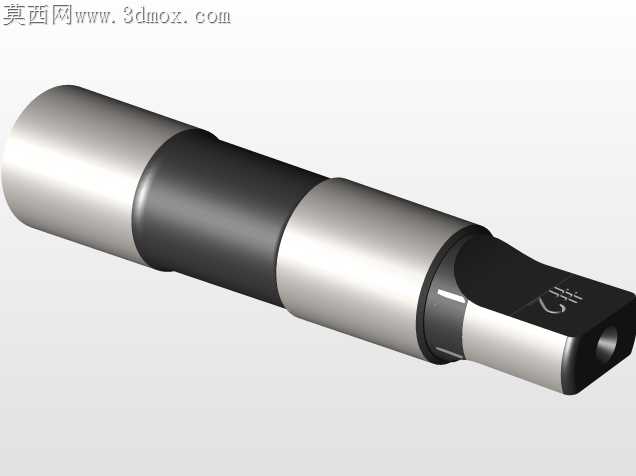

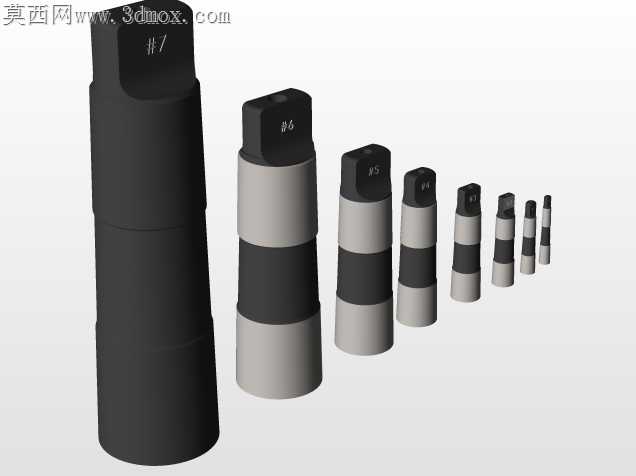

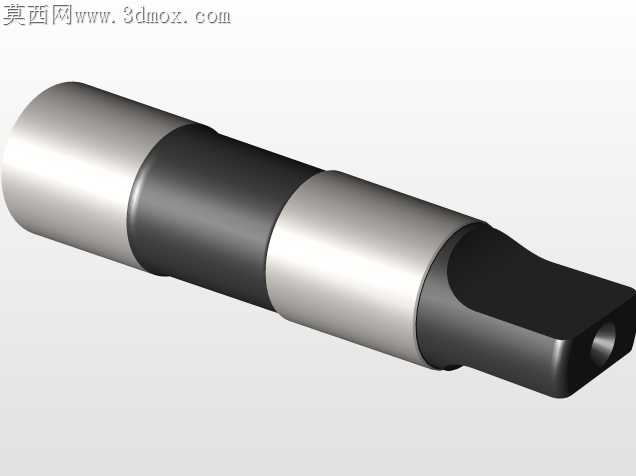

车间里锥柄连接打滑、定位偏移的问题常年困扰一线操作,不同号数锥柄的锥度公差把控稍有偏差,轻则加工震纹超差,重则刀具飞出引发安全隐患。这套覆盖0到7号的莫尔斯锥结构,完全贴合实际加工场景的适配需求做了细节打磨。锥面的接触率控制在85%以上,没有做理想化的全锥面等公差设计,特意在锥柄大端预留了0.02mm的微退让量,避免锁紧时大端顶死导致小端贴合不足,装夹后径向跳动能稳定控制在0.005mm以内,完全满足精加工的装夹精度要求。不同号数的扁尾结构尺寸没有照搬理论值,结合日常换刀时的敲击受力点做了圆角过渡优化,扁尾与主轴槽的配合间隙控制在0.01-0.015mm区间,既不会因为间隙过大导致传动扭矩不足打坏扁尾,也不会因为间隙过小出现热胀卡死、卸刀困难的问题。锥柄尾部的螺纹孔深度做了适配调整,对应不同号数的拉杆拉力匹配不同的螺纹啮合长度,小规格0号、1号锥柄因为多用于高速轻切削场景,螺纹啮合长度控制在1.2倍螺径,避免薄壁锥端因螺纹过深出现应力断裂;大规格6号、7号锥柄承受重切削扭矩大,螺纹啮合长度加到1.8倍螺径,重切削时拉杆不会出现滑牙松脱。锥面的表面粗糙度设计值定在Ra0.8,没有盲目追求更高的镜面精度,这个粗糙度等级既能保证足够的接触摩擦力传递扭矩,又能避免锥面过于光滑在切削液浸润下出现冷焊粘连,日常保养擦拭也不容易残留细小铁屑刮伤锥面。每一号锥柄的台阶过渡处都做了应力释放槽,对应车床主轴端面的贴合位置留了0.03mm的贴合间隙,防止主轴端面磨损后锥柄插入深度不足导致定位失效。这套结构完全适配普通车床、铣床、钻床的主轴锥孔,不用额外修磨就能直接装机使用,换刀时的定位重复精度稳定,长期使用后锥面磨损也能通过微调锁紧量补偿精度,不用频繁更换锥柄配件。
