小型台式轧机核心功能结构设计

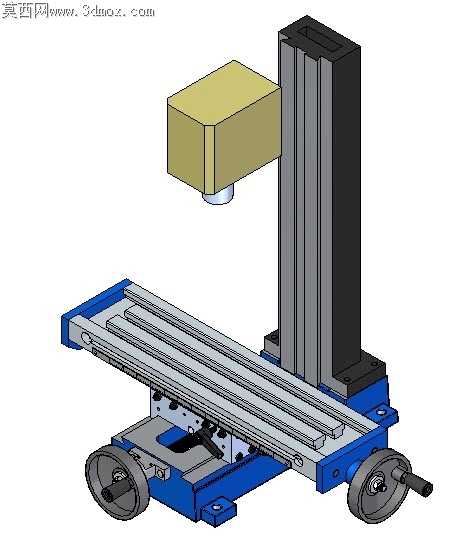

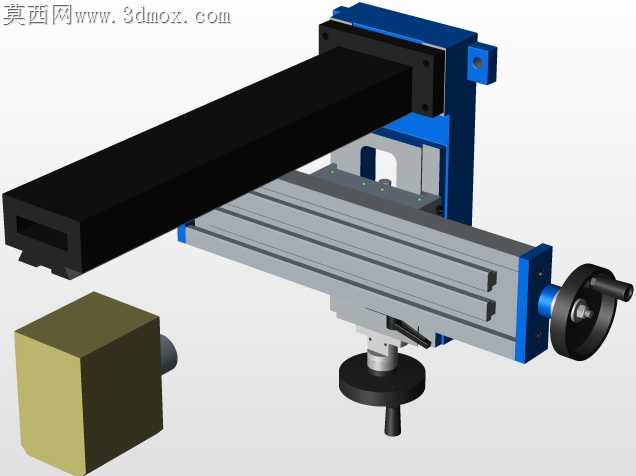

车间小型轧机调试时最常出现的进给卡顿、立柱晃动问题，往往在前期结构设计阶段就埋下隐患，这套台式轧机的结构设计完全围绕加工适配的核心需求打磨，没有冗余的装饰性结构。滑台部分的梯形导轨做了下沉式限位设计，导轨面与工作台基体的衔接处预留了0.02mm的刮研余量，不会出现装配后导轨面与安装基面错位导致的滑动卡滞，手轮连接的进给丝杠采用了一端固定一端游动的支撑方式，能抵消长时间冷热形变带来的丝杠窜动，手轮与丝杠的连接轴段做了扁位结构，不用额外打顶丝就能传递扭矩，频繁正反转操作也不会出现手轮松脱。垂直立柱采用了箱型截面的空心结构，内壁加了两道纵向加强筋，既控制了整体重量方便车间移位，又能保证轧头下压作业时的立柱刚度，不会因为侧向受力出现立柱前倾的问题，立柱与底座的连接面做了止口定位，装配时不用反复打表找正就能保证立柱与工作台面的垂直度，能省下调机时近三分之一的校准时间。轧头安装座的侧面预留了刀具装夹的让位槽，更换不同规格的轧辊时不用拆卸整个安装座，直接从侧面就能完成紧固件操作，底座的安装脚做了长条形调节孔，固定在车间工作台面上时可以微调整机的水平位置，不用反复撬动整机就能对齐上下料的接驳轨道。所有滑动配合面的边缘都做了1mm的倒角，既避免装配时锐边刮伤操作工人，也能给润滑脂留出留存空间，不会出现导轨面干磨的情况，手轮的外圈做了滚花纹理，手上沾有切削液时操作也不会打滑。这套结构没有追求花哨的外观设计，每一处细节都对应小型加工车间的实际使用场景，能直接适配小批量零件的轧制作业需求，装配时不需要专用工装，普通机修工按照装配关系就能完成整机组装，后期维护更换易损件也不需要拆解核心结构，能大幅降低设备的停机维护时间。
