商超手提式镂空塑料购物篮结构设计

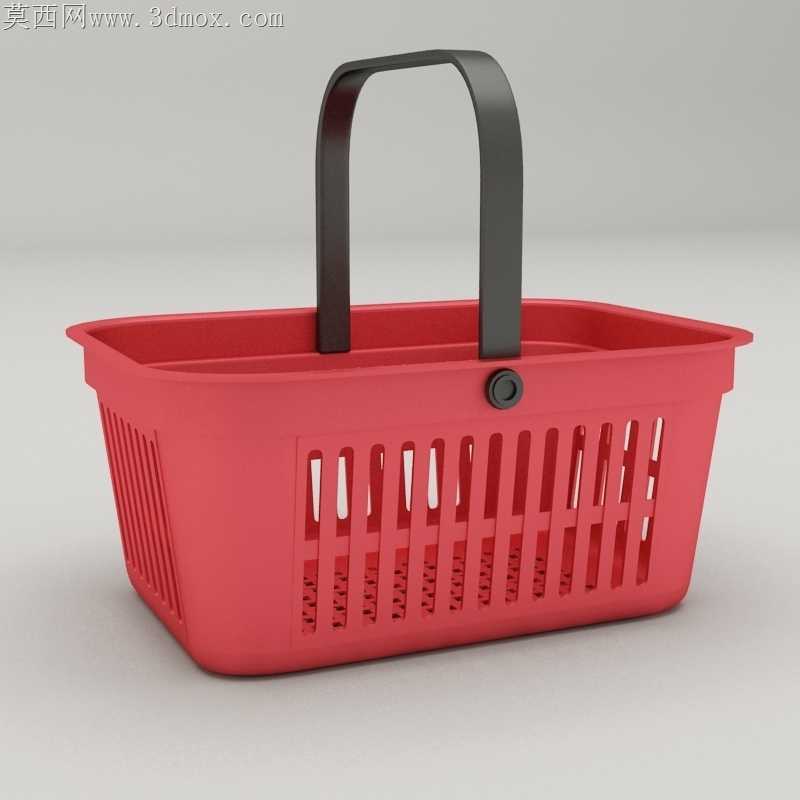

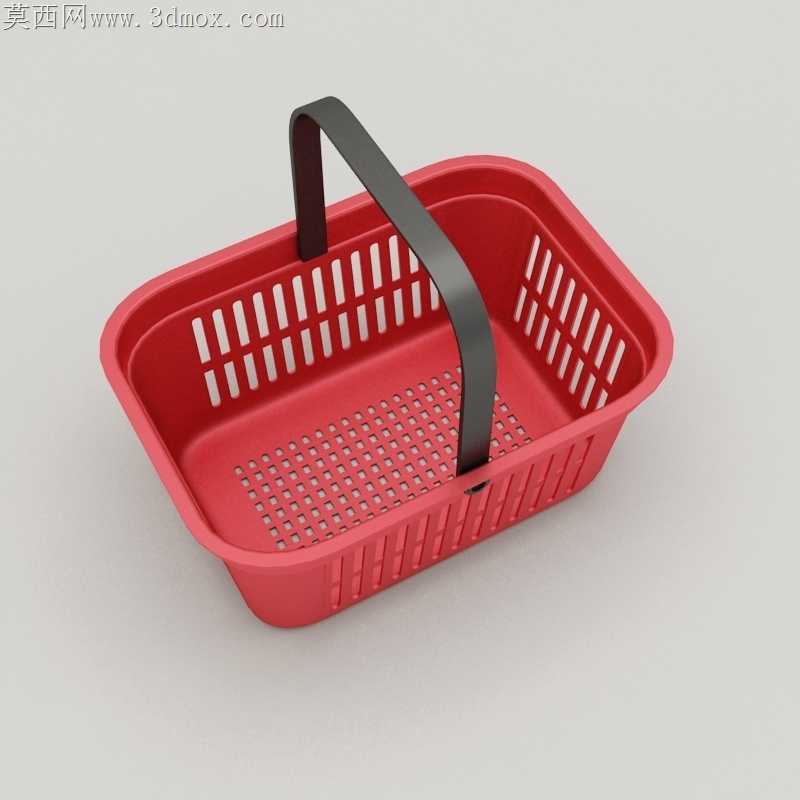

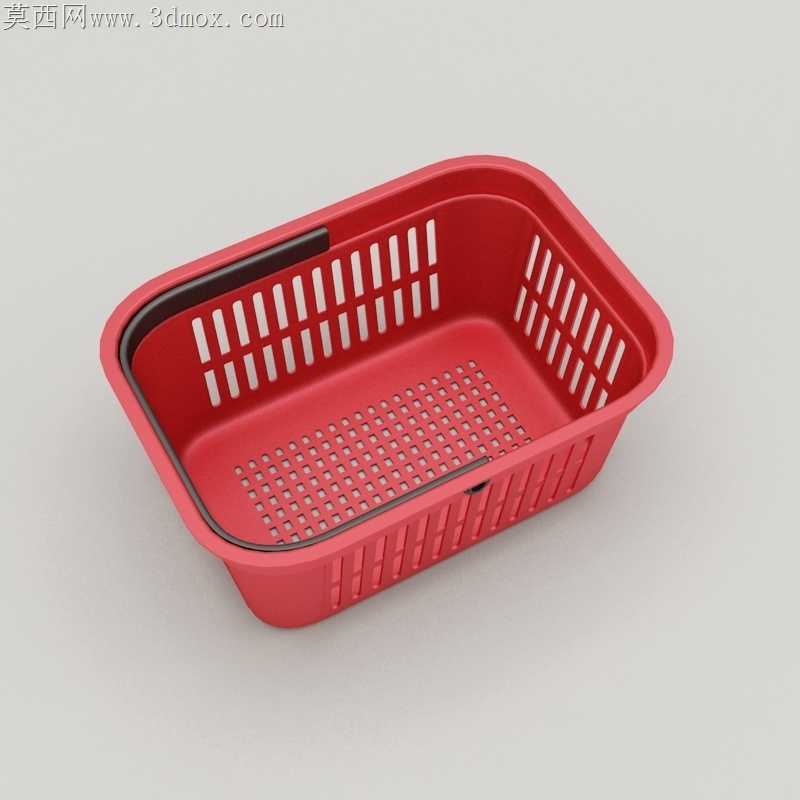

商超日常使用的塑料购物篮，最容易出现的失效点集中在提手连接位与篮身侧壁的受力区域，满载商品时提手根部的应力集中会直接导致塑料开裂，传统一体注塑的篮身往往在侧壁镂空边缘出现应力发白的问题，反复弯折提手后连接轴位的磨损量会快速累积，最终出现提手松脱甚至断裂的情况。这款塑料购物篮在结构设计上针对这些实际使用痛点做了针对性优化，提手采用独立的硬质塑料件，与篮身的连接位做了内嵌式的轴座设计，轴座外侧增加了圆形的限位卡扣，既避免提手在拎取过程中从轴位脱出，又给轴孔位置预留了足够的壁厚余量，抵消反复转动带来的磨损。篮身侧壁的镂空条做了等距排布，每根镂空筋条的边缘都做了R0.8的圆角过渡，没有尖锐的直角棱边，既避免注塑过程中出现应力集中导致的填充不足，也能在拎取重物时让侧壁的受力沿着筋条均匀分散，不会在镂空边缘出现应力断裂的隐患。篮身底部做了一圈凸起的加强筋，堆叠放置时上层篮体的重量会沿着加强筋传递到下层篮的口沿位置，不会直接压到篮身侧壁，长时间堆叠存放也不会出现侧壁变形的问题。提手的弧度贴合人手握持的曲线，表面做了细微的磨砂纹理，拎取较重商品时不会出现勒手的情况，提手与篮身连接的位置预留了0.2mm的装配间隙，既保证提手转动顺畅，又不会因为间隙过大出现晃动异响。篮身口沿做了外翻的卷边设计，卷边内部是空心的加强结构，相比实心卷边能在减少塑料用量的同时提升口沿的抗挤压能力，顾客拎取时手搭在口沿位置也不会被锋利的边缘划伤。镂空条的宽度做了统一的尺寸控制，既保证篮身的通透度，让顾客能清晰看到篮内商品，又不会因为镂空间隙过大导致小件商品从缝隙掉落。提手与篮身采用不同硬度的塑料材质搭配，篮身用韧性更好的改性PP材质，承受冲击时能产生微量形变抵消外力，提手用刚性稍高的HDPE材质，拎取时不会因为提手过度形变导致篮身倾斜，两种材质的收缩率差值在装配公差允许范围内，注塑成型后不需要额外的修配工序就能完成组装。篮身内壁做了细微的脱模斜度，堆叠存放时能顺畅嵌套，减少仓储占用的空间，取出时也不会因为真空吸附导致卡滞。连接轴位的卡扣设计采用了快拆结构，生产装配时不需要额外的螺丝或者粘接工序，直接将提手轴端压入轴座就能自动卡合，大幅提升装配效率，后期如果提手出现损坏也能快速更换，不需要整体报废篮体。
