便携不锈钢液化石油气储存钢瓶结构设计

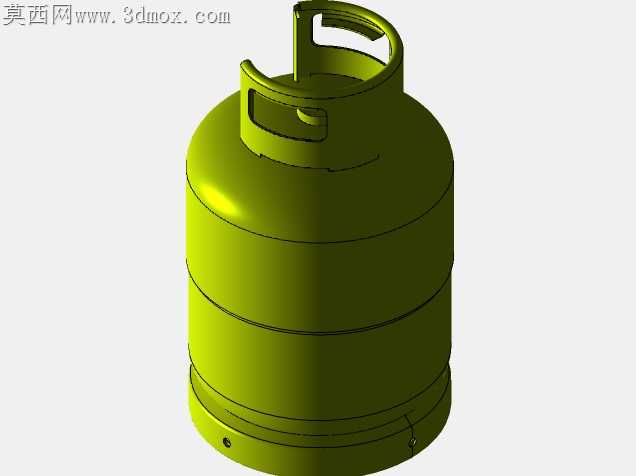

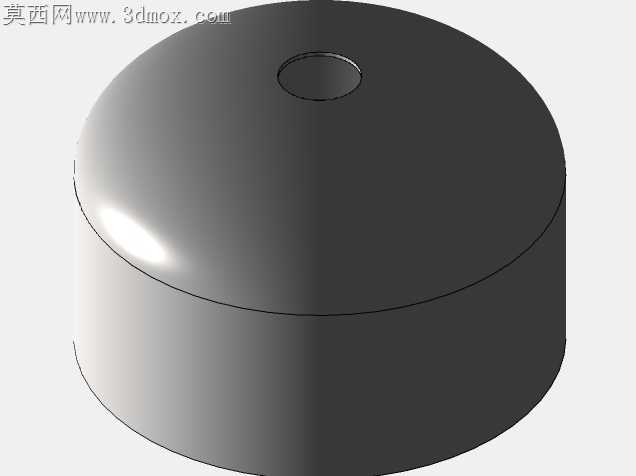

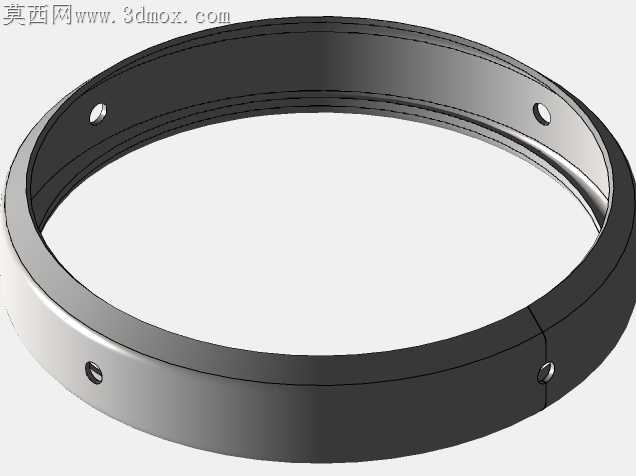

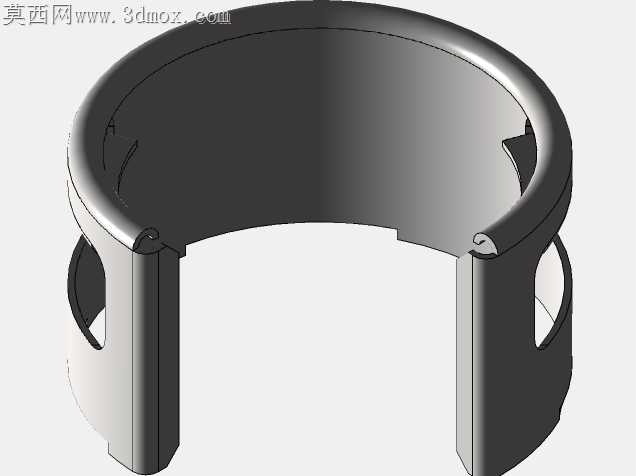

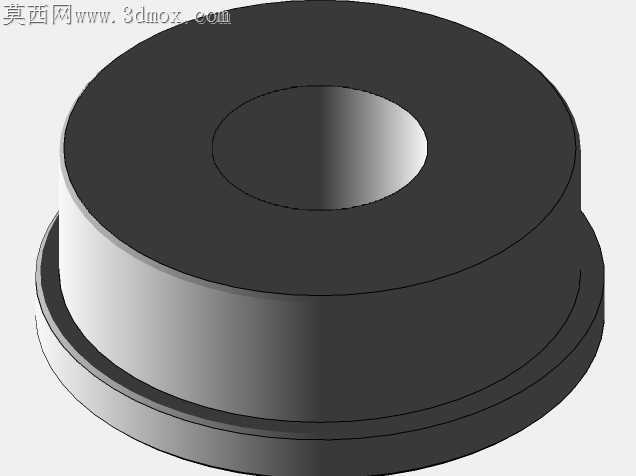

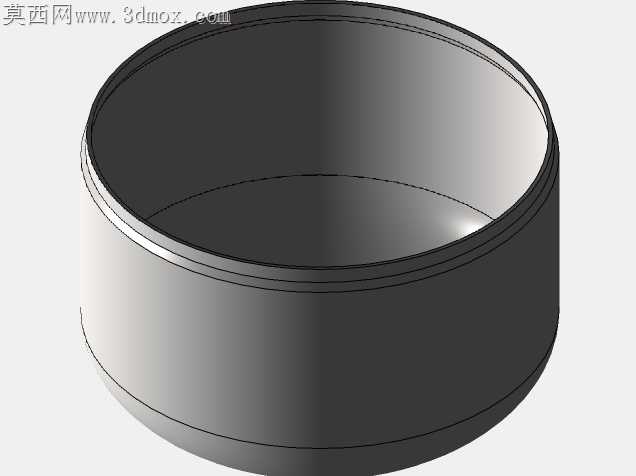

民用便携液化石油气钢瓶的加工环节，最容易被忽略的是卷板拼焊后的环缝应力集中问题，不少量产次品在打压测试时出现环缝渗漏，根源就在于建模阶段没有给焊缝预留均匀的收缩余量，甚至把上下封头的对接边做成了等厚直边，焊后冷却时应力无处释放，直接在熔合线位置拉出微裂纹。这款钢瓶的三维结构在处理上下罐体对接位置时，特意把下封头的对接边做了1.2毫米的内嵌止口，上封头扣合时能自动找准同轴度，不需要额外做工装定位就能保证环缝的拼接间隙均匀控制在0.3毫米以内，不管是采用自动埋弧焊还是激光焊接，都能避免焊穿或者未焊透的缺陷。顶部的一体式提手没有采用常见的焊接外挂结构，而是直接在封头上做了拉伸成型的凹槽提手，省去了额外焊接提手的工序，也避免了提手焊缝位置长期受拉扯出现开裂的隐患，提手内侧的圆角做了R8的过渡处理，既不会在冲压时出现拉裂，日常搬运时也不会硌手。底部的支撑圈特意开了一个直径3毫米的通气小孔，很多人以为这个孔是排水用，实际加工时这个孔是用来平衡支撑圈和罐体底部围成的密闭腔的压力，喷涂烤漆进入高温烘道时，密闭腔内的空气受热膨胀如果没有泄放通道，会把支撑圈的焊缝顶开出现虚焊，日常使用时这个孔也能避免腔体积存冷凝水腐蚀罐底。罐体中部的环向凸起不是装饰线条，是卷板时特意压出的加强筋，2毫米厚的不锈钢板卷成圆筒后，中部的刚度最弱，搬运时如果受到撞击很容易出现凹陷，这道凸起的加强筋能把罐体的径向抗变形能力提升40%以上，同时还能作为上下罐体对接时的定位参照，工人在组对时只要对齐这道筋的位置，就能保证上下罐体的圆度一致，不会出现错边。阀门安装的基座位置做了加厚处理，厚度比罐体本体厚2毫米，因为阀门安装时需要施加较大的扭矩拧紧，太薄的基座很容易在安装阀门时出现变形，导致密封面不平整出现漏气，加厚的基座和上封头采用一体拉伸成型，没有额外焊接，从根源上避免了基座位置的渗漏风险。整个罐体的所有转角位置都做了不小于R3的圆角过渡，没有尖锐的直角，一方面是冲压加工时避免应力集中导致板材拉裂，另一方面日常使用时也不容易磕碰掉漆，减少锈蚀的起始点。
