带内置转子结构的微型直流电动机

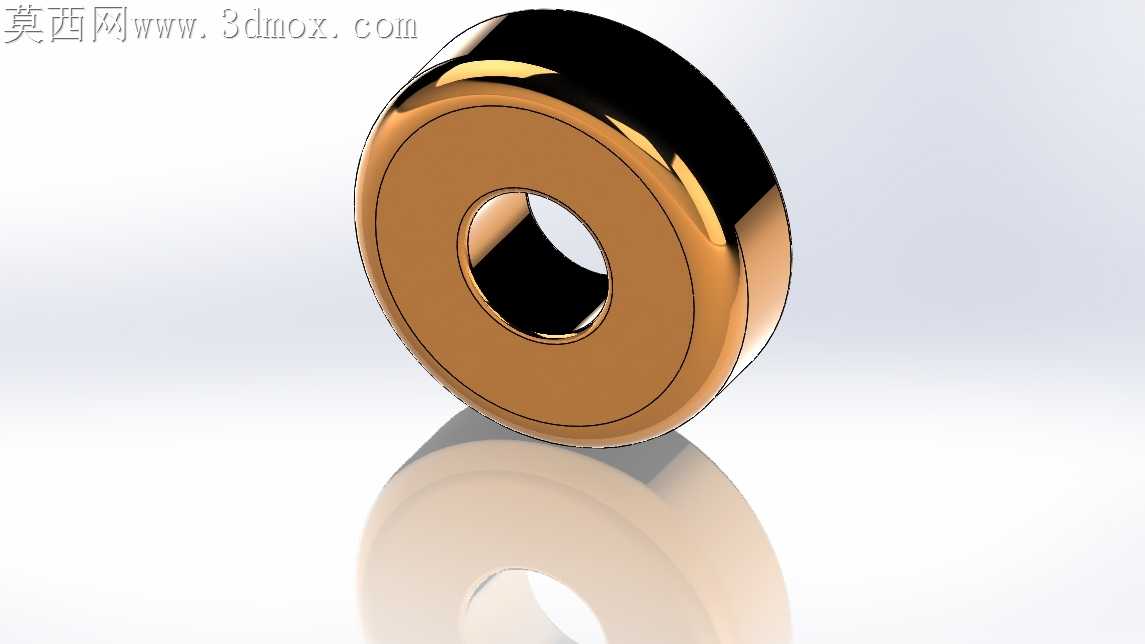

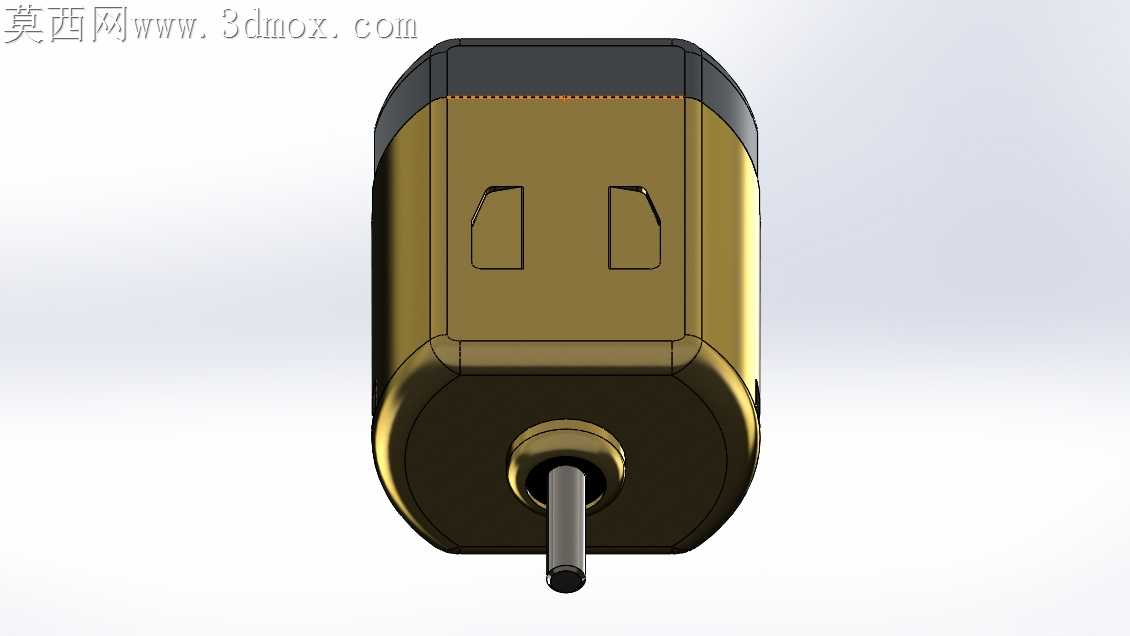

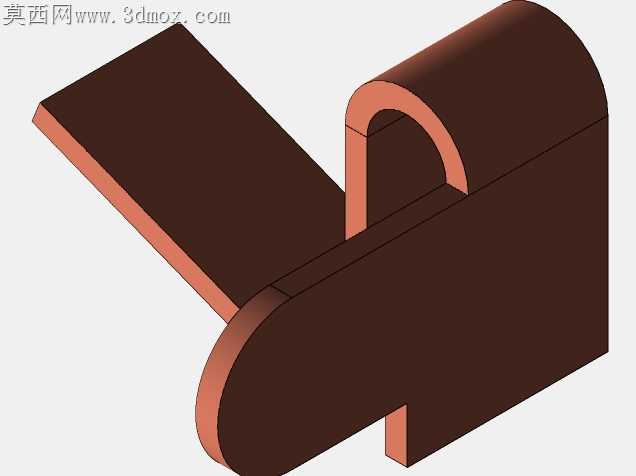

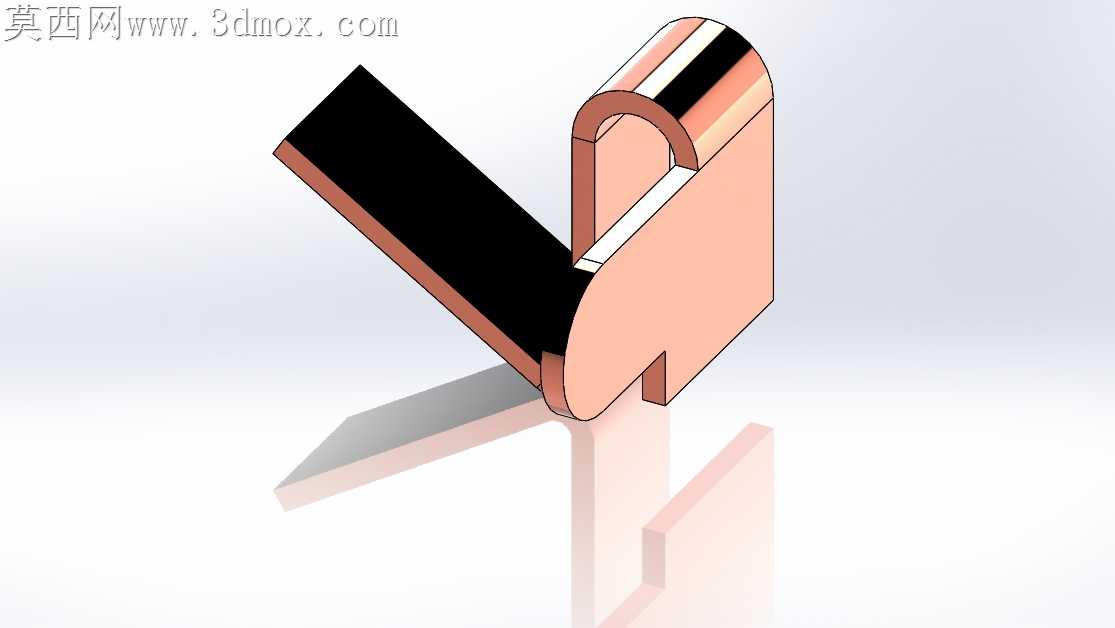

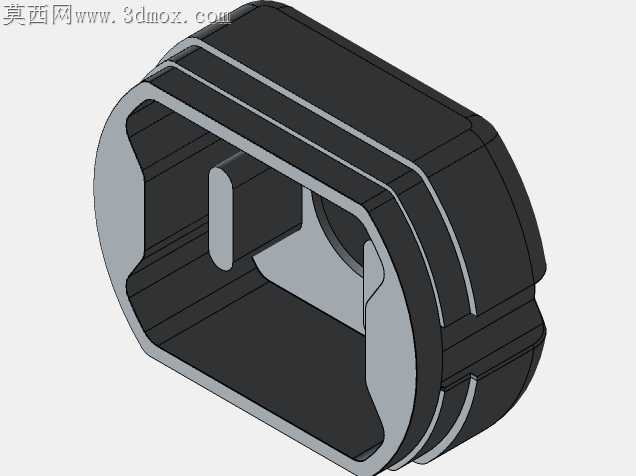

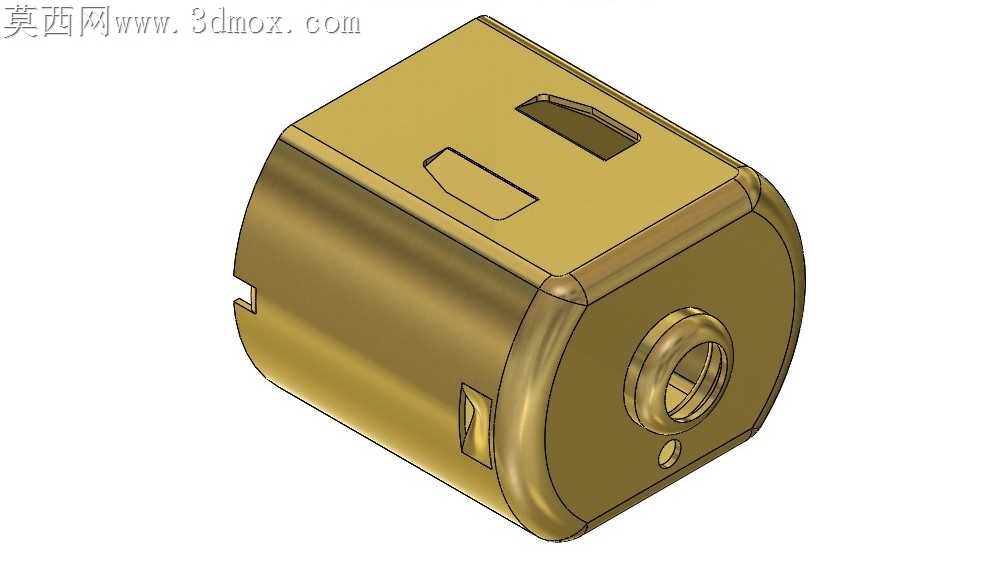

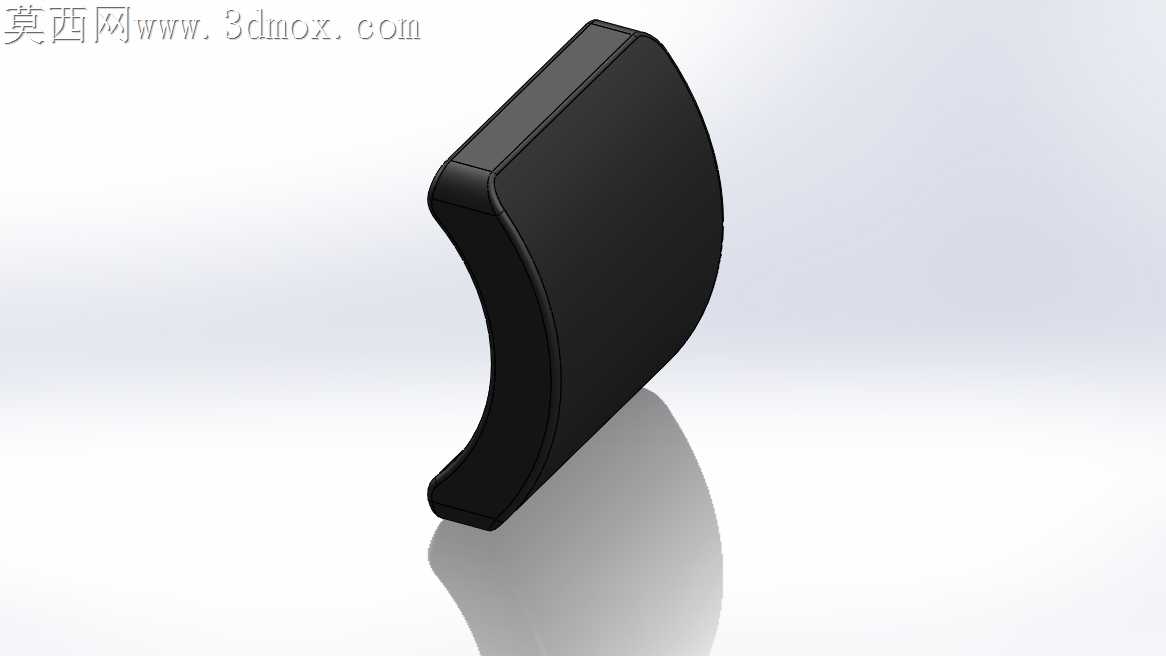

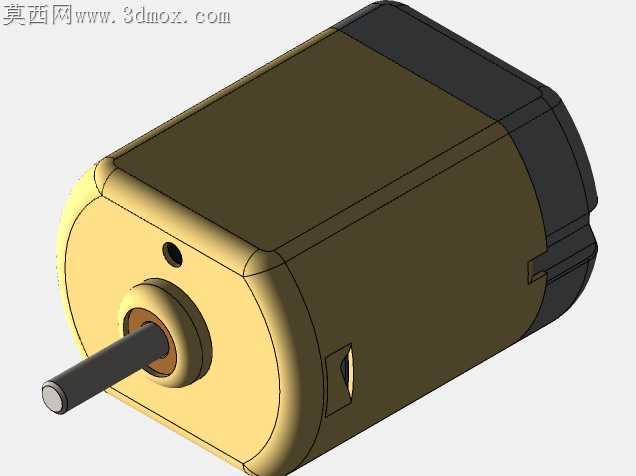

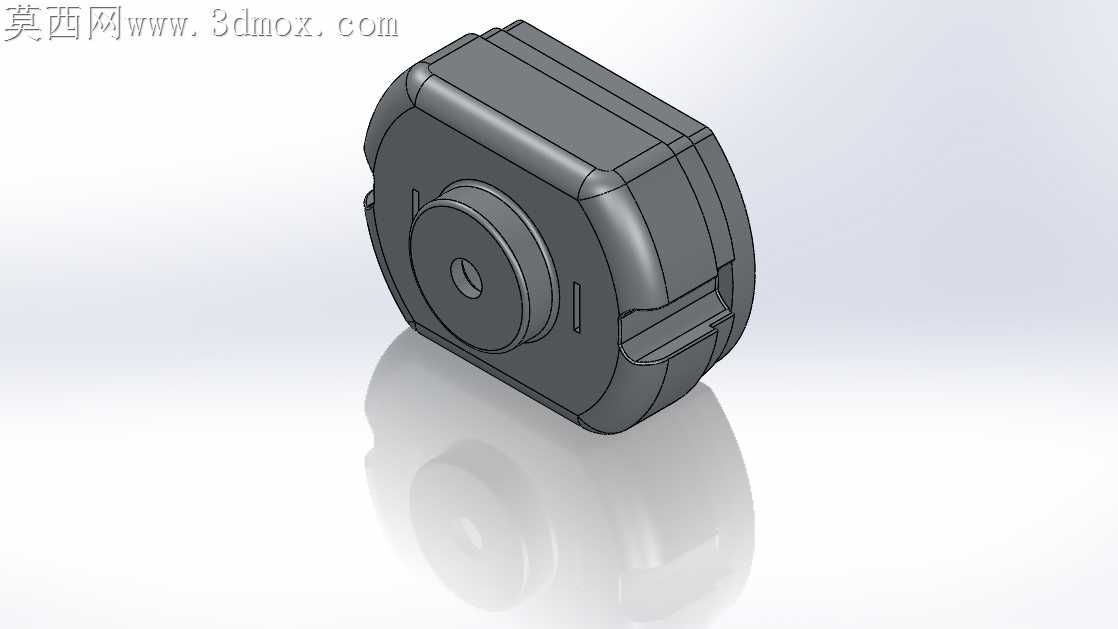

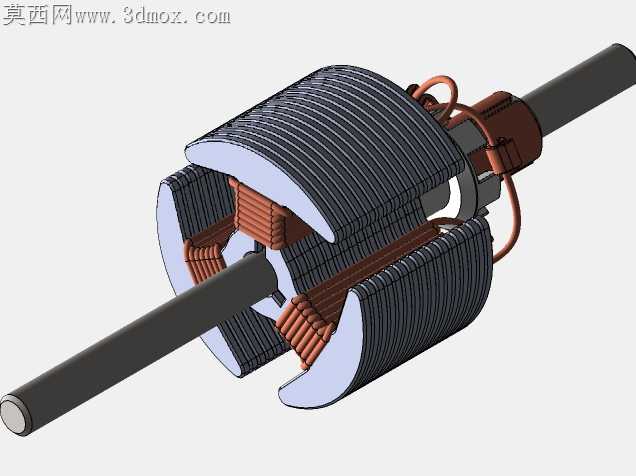

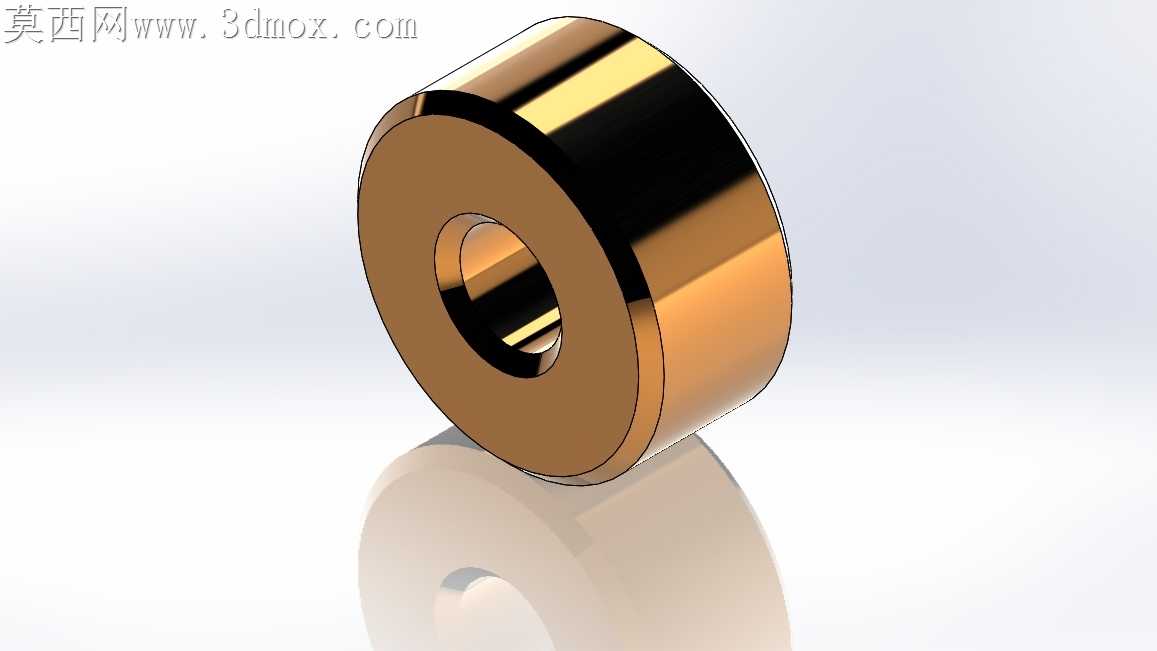

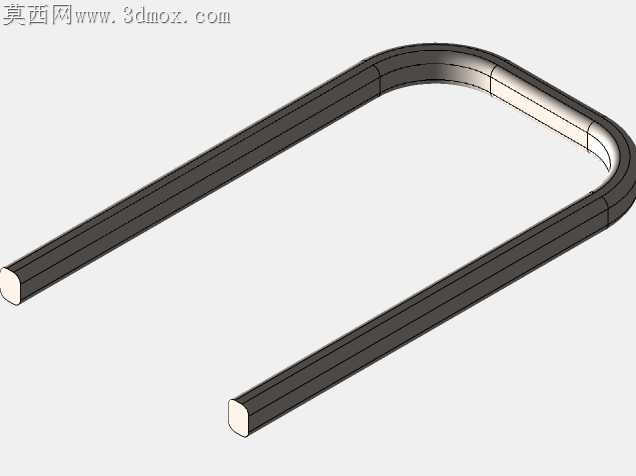

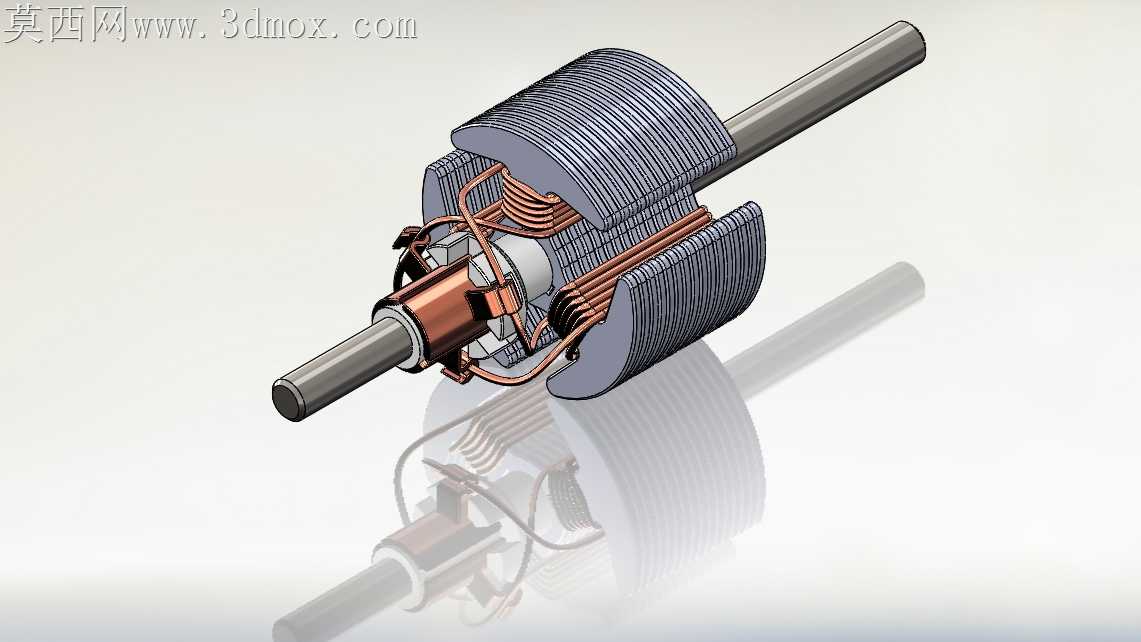

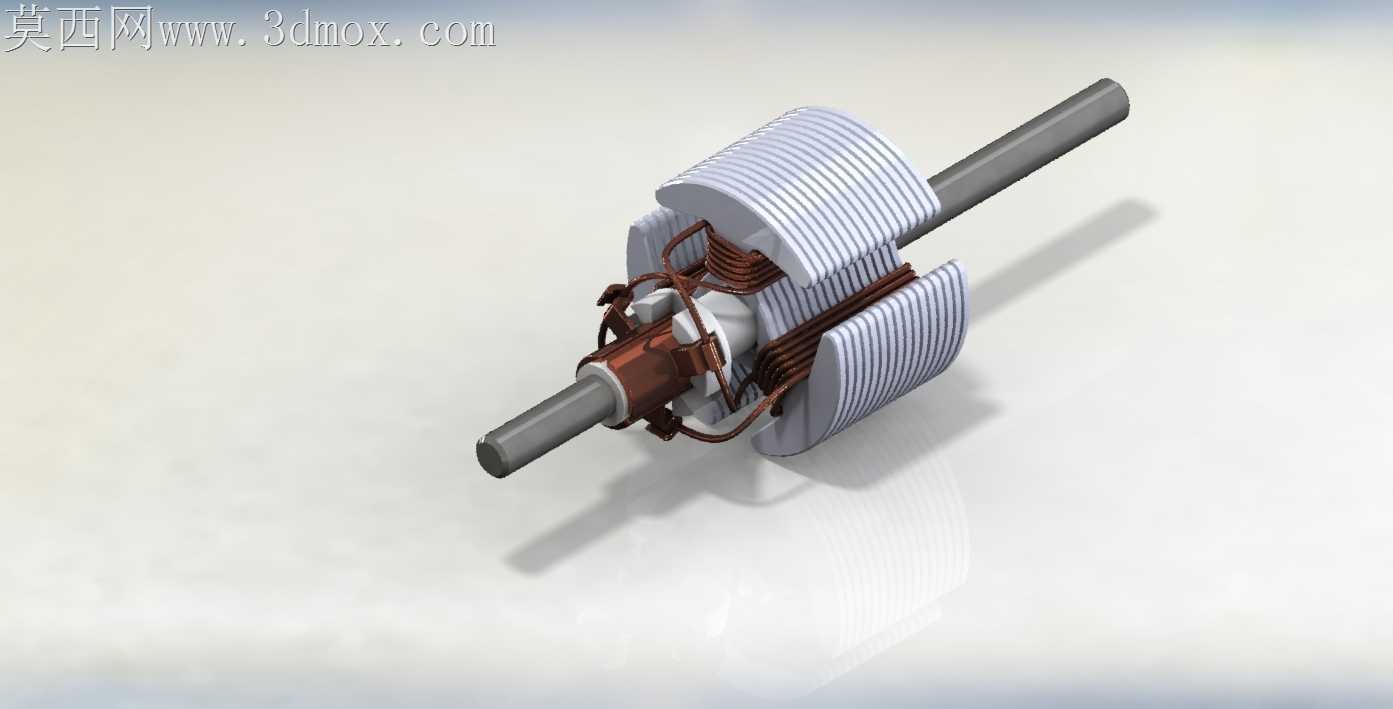

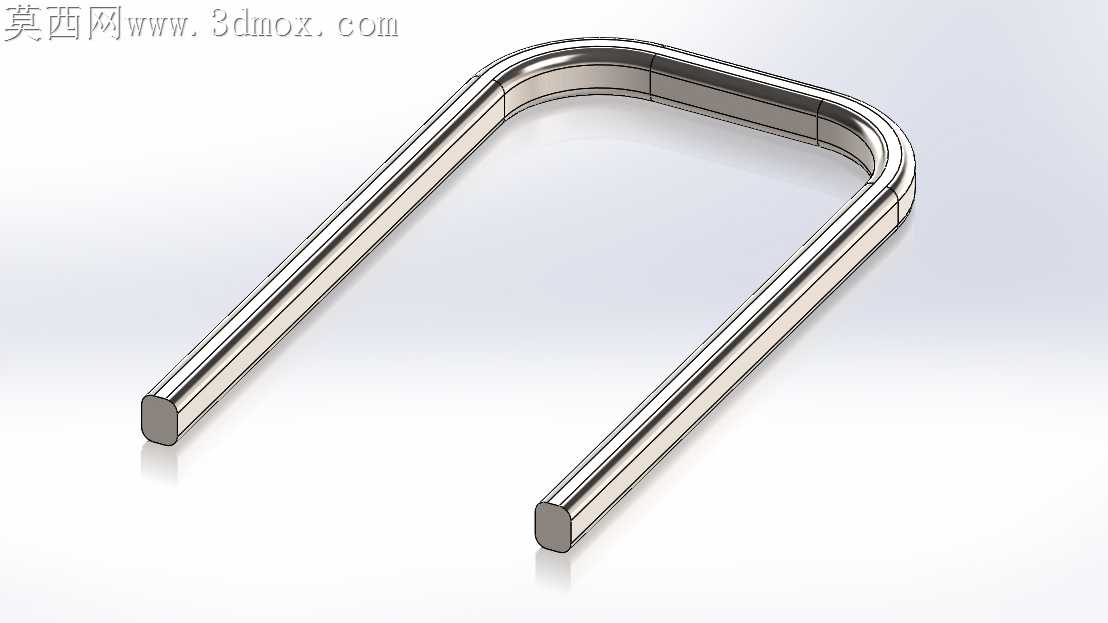

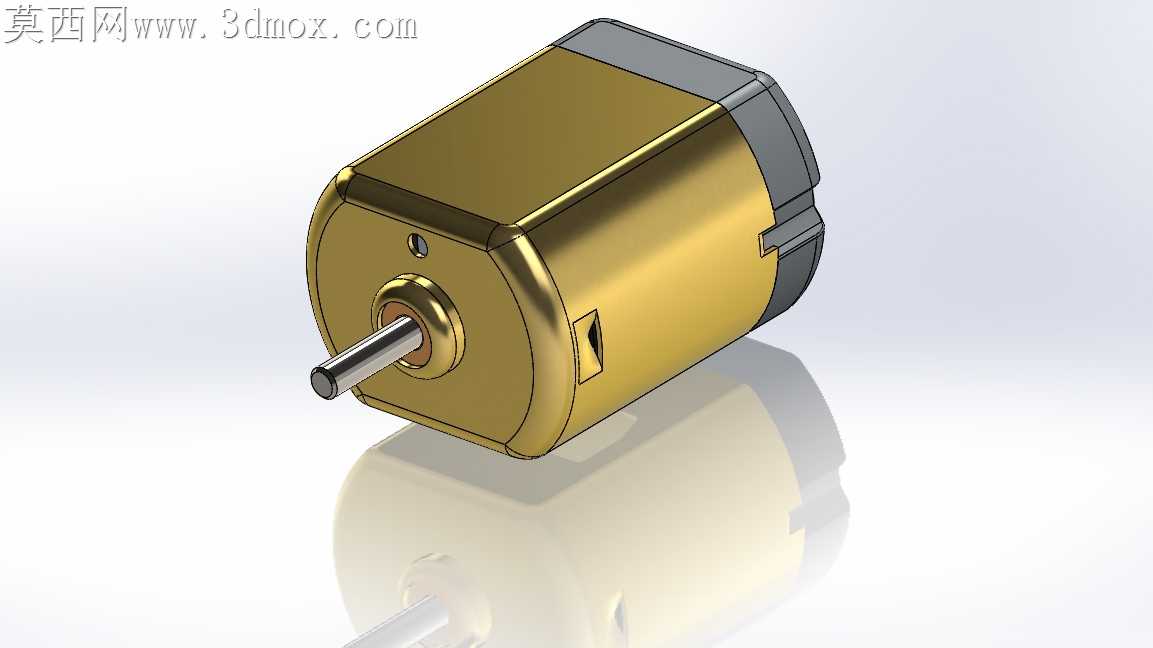

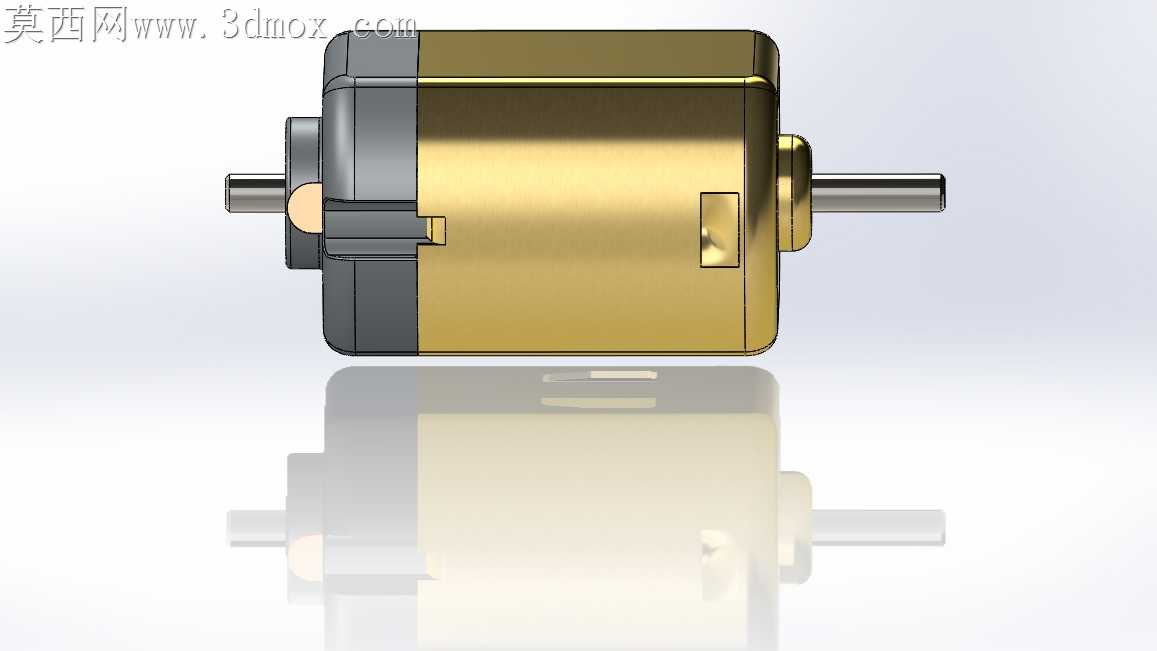

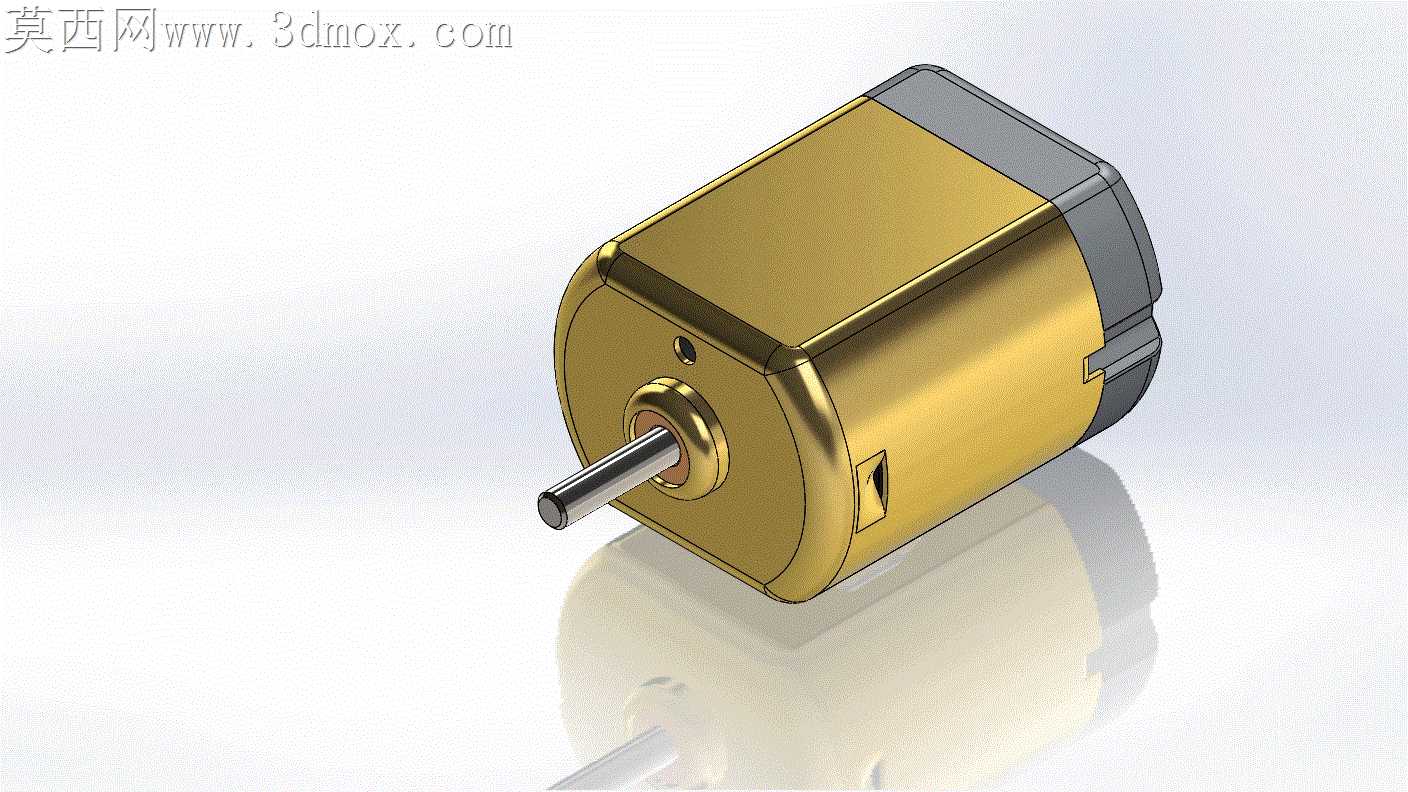

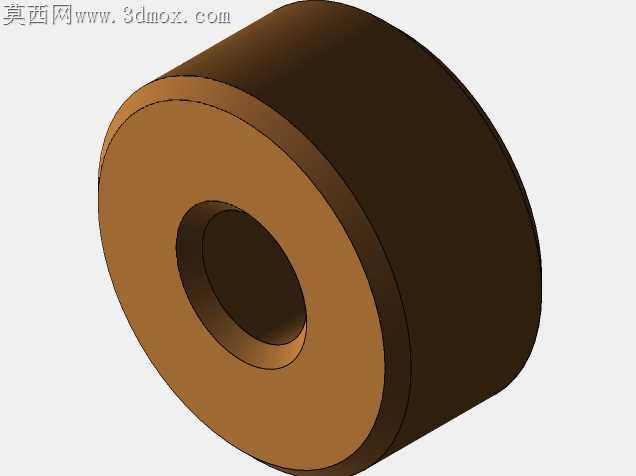

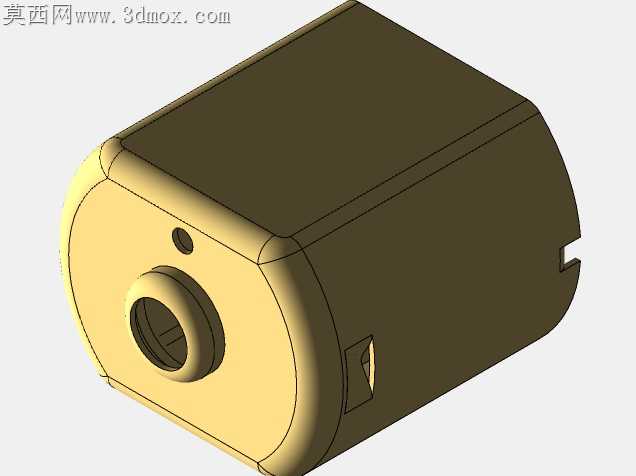

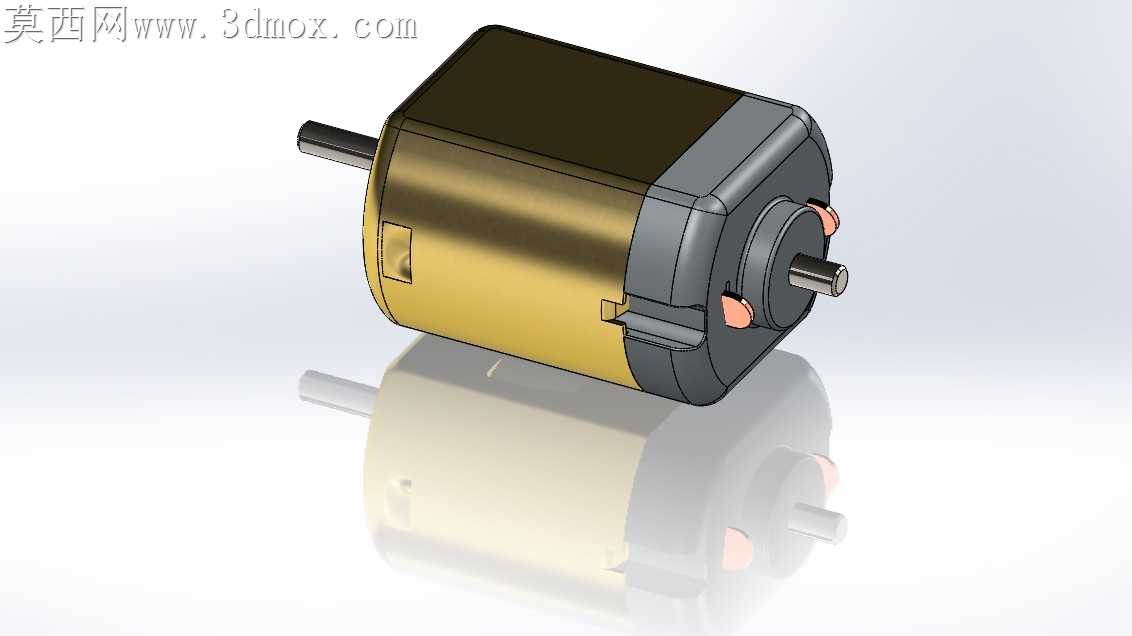

微型直流电机量产时最容易踩的坑，是机壳与端盖的同轴度偏差连带输出轴径向跳动超差，很多手板样件空载转动顺滑，装入传动链路就出现卡滞、电流飙升的问题，根源就在转子与定子的气隙均匀度没控制好。这款模型在结构处理上，把机壳内壁的磁钢贴合位做了0.02mm的限位凸台，不用额外做治具就能保证磁钢贴装后圆周方向的同心度，转子冲片叠压后的轴孔配合段，特意留了1mm的轴向定位台阶，压入输出轴时不会出现冲片偏移导致的动平衡失衡。机壳表面的金色镀层质感不是单纯为了视觉效果，对应的是实际加工中镀锌钝化的表面处理，模型里把镀层的金属颗粒感做了细微的粗糙度区分，靠近输出轴端的轴承室位置，特意做了圆角过渡，避免冲压机壳时的应力集中导致轴承室变形，很多新手设计时会把这个位置做成直角，量产时模具冲头损耗极快，几百次冲压后就会出现尺寸超差。端盖与机壳的卡扣配合位，模型里预留了0.05mm的装配间隙，实际装配时不用硬压就能卡入，同时卡扣的根部做了减薄处理，反复拆装也不会出现断裂，之前接触过的同类电机设计，卡扣根部做直角，维修拆一次就断三个卡扣，完全没有复用性。输出轴与轴承的配合段，模型里标注的公差带是过渡配合，压入后不会出现轴转内圈的问题，轴端的倒角做了15度的斜角，装入传动齿轮时能快速导向，不会刮伤齿轮内孔。转子绕组的端部排布做了等距梳理，实际生产中绕组端部不齐会导致转子动平衡需要加大量配重，既增加成本又会拉高高速转动时的风噪，模型里把绕组端部的圆弧过渡做的非常顺滑，对应的就是实际生产中绕组整形后的状态。机壳侧面的散热小缺口，不是随意开的装饰位，位置刚好对应转子绕组的端部，长时间运转时热量能顺着缺口快速散出，不会因为热量堆积导致磁钢退磁。做运动仿真时，能直观看到转子转动时气隙的均匀度始终保持一致，没有出现扫膛的风险，输出轴的径向跳动量控制在0.01mm以内，完全满足小型精密传动的需求。渲染时金属外壳的反光特意调弱了高光强度，还原真实镀锌层的哑光金属质感，不会像亮面镀铬那样显得廉价失真，端盖的塑料部分做了细微的磨砂纹理，对应实际生产中玻纤增强尼龙的表面质感，没有做过度的光滑处理。
