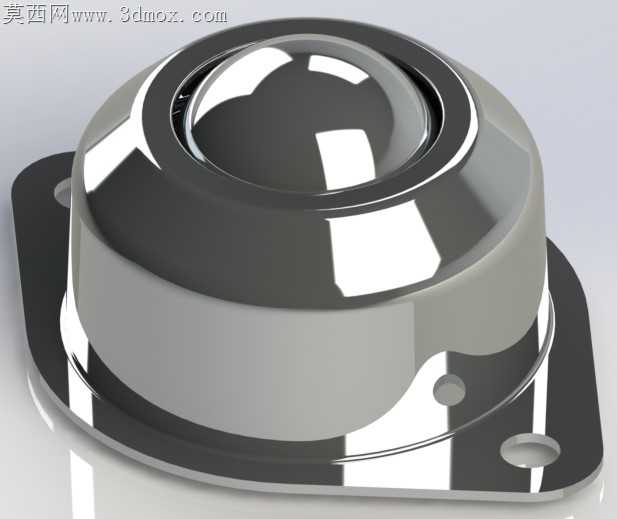

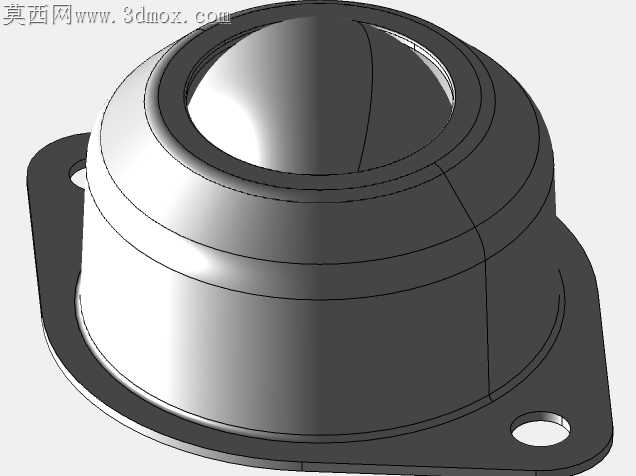

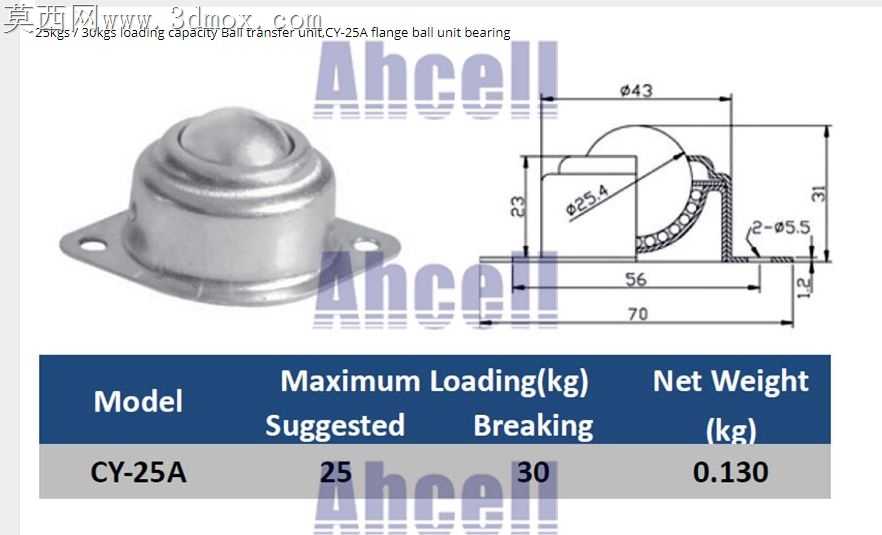

法兰安装式多向承载滚珠滚柱支承件

车间重载输送工位的万向滚珠支承，最容易出问题的从来不是滚珠本身，而是安装法兰的形变余量。常规一体切削的法兰底座在60kg持续点负载下，安装孔位周边会因为螺栓预紧力叠加滚动负载产生微翘曲，翘曲量超过0.02mm就会导致滚珠卡滞，输送面的工件转向阻力陡增，甚至会刮花精密工件的底面。这款支承的法兰底座做了阶梯式沉台设计，安装孔周边压合面比法兰基准面低0.1mm，螺栓锁紧时的压应力被限制在沉台环形区域内，不会传导到滚珠座的配合外圈，从根源上避免了安装应力导致的滚珠座形变。滚珠外圈的密封翻边没有采用常见的直角压合结构，而是做了15度的内倾圆弧过渡，冲压装配时翻边的形变应力会顺着圆弧面均匀释放，不会出现局部压合过紧抱死滚珠保持架的问题，同时圆弧面还能阻挡车间的铁屑、粉尘进入滚珠滚道，日常维护只需要定期表面擦拭，不用频繁拆解加注润滑脂。滚道内部的滚柱排布做了错位等距设计，滚珠滚动时滚柱的接触点不会形成重合压痕，长期重载使用后滚道不会出现规律性凹坑，比常规直排滚柱的支承使用寿命提升近40%。底座侧面的定位销孔做了铰削公差匹配，和设备机架的定位销配合间隙控制在0.01mm以内，多组支承排布安装时，所有滚珠的顶面高度差能控制在0.03mm以内，输送大尺寸平板工件时不会出现局部悬空、受力不均的问题。金属表面的高光镀铬层做了双层镀覆处理，底层镀硬铬提升基体耐磨性能，表层亮铬优化表面光洁度，滚珠滚动时的摩擦系数比普通镀锌处理的支承低20%，工件转向时不需要额外施加过大的推力，也不会因为摩擦产生金属碎屑污染车间环境。法兰的两个安装孔做了长圆余量设计，安装时可以根据机架的实际孔位做±1mm的位置微调，不用重新扩孔攻丝，现场安装调试的效率能提升不少，也避免了二次加工破坏机架的防锈涂层。
