快拆式环形管夹锁紧结构设计

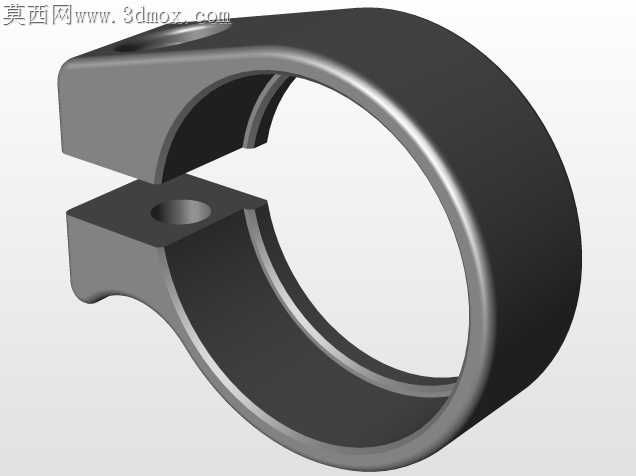

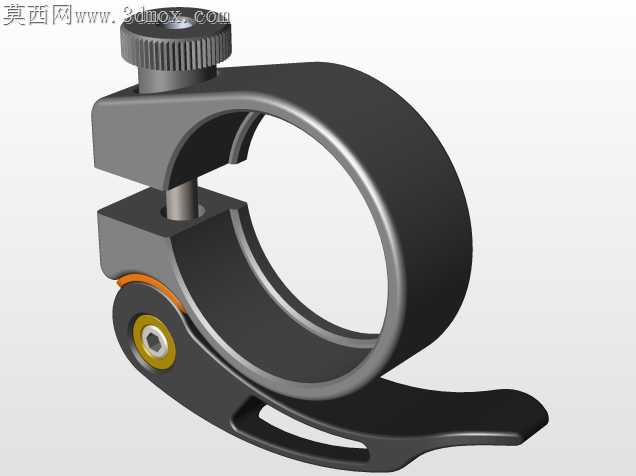

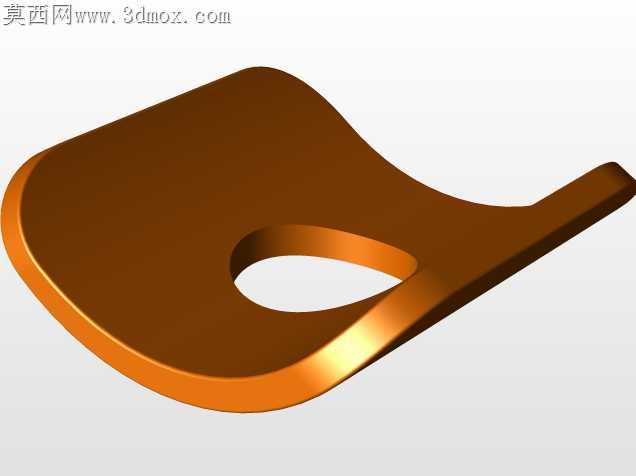

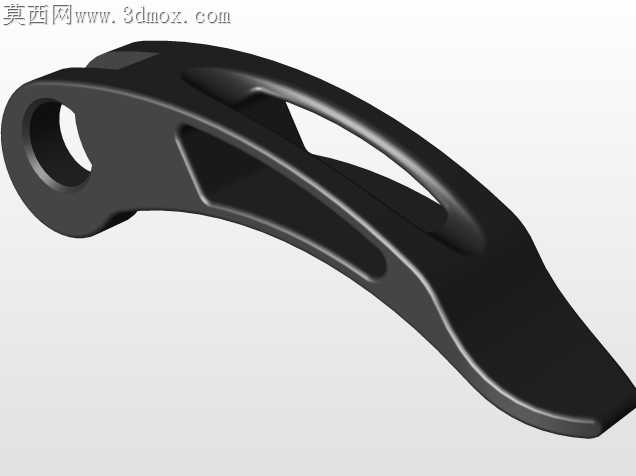

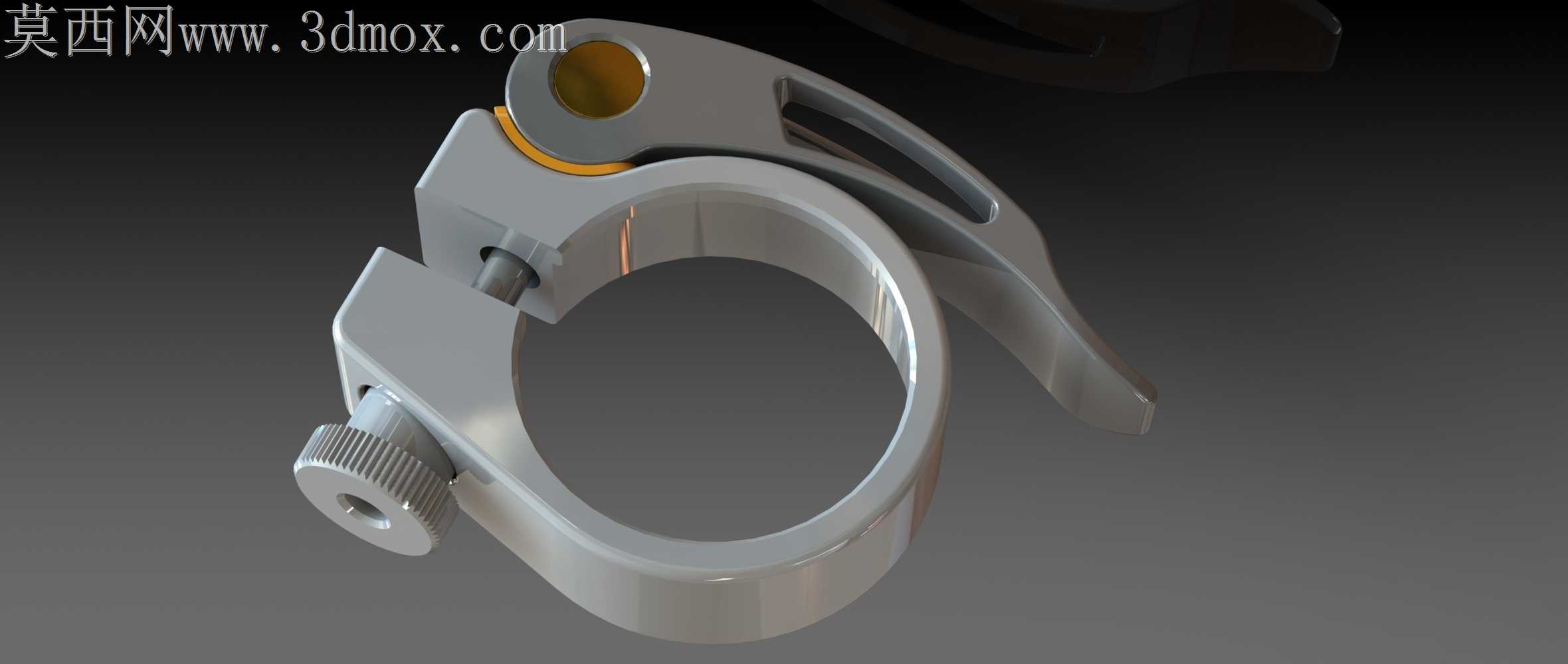

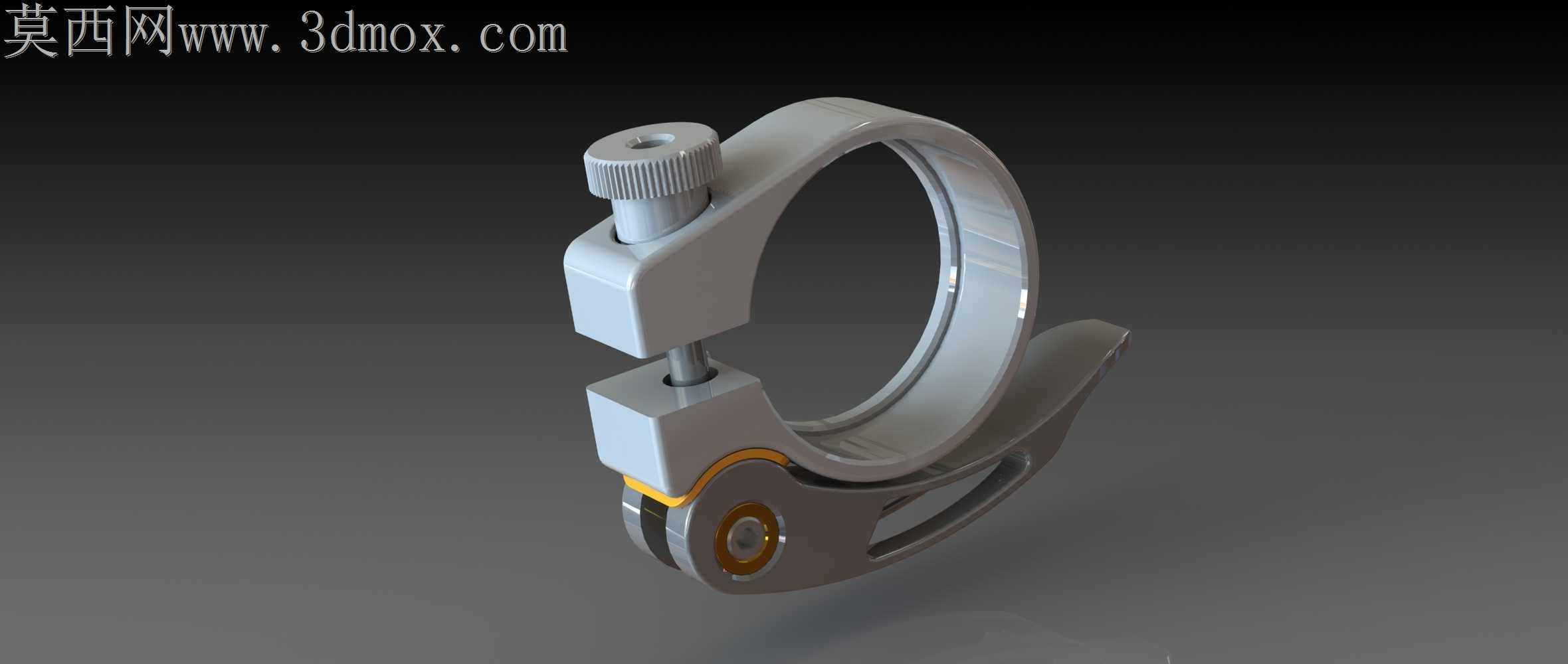

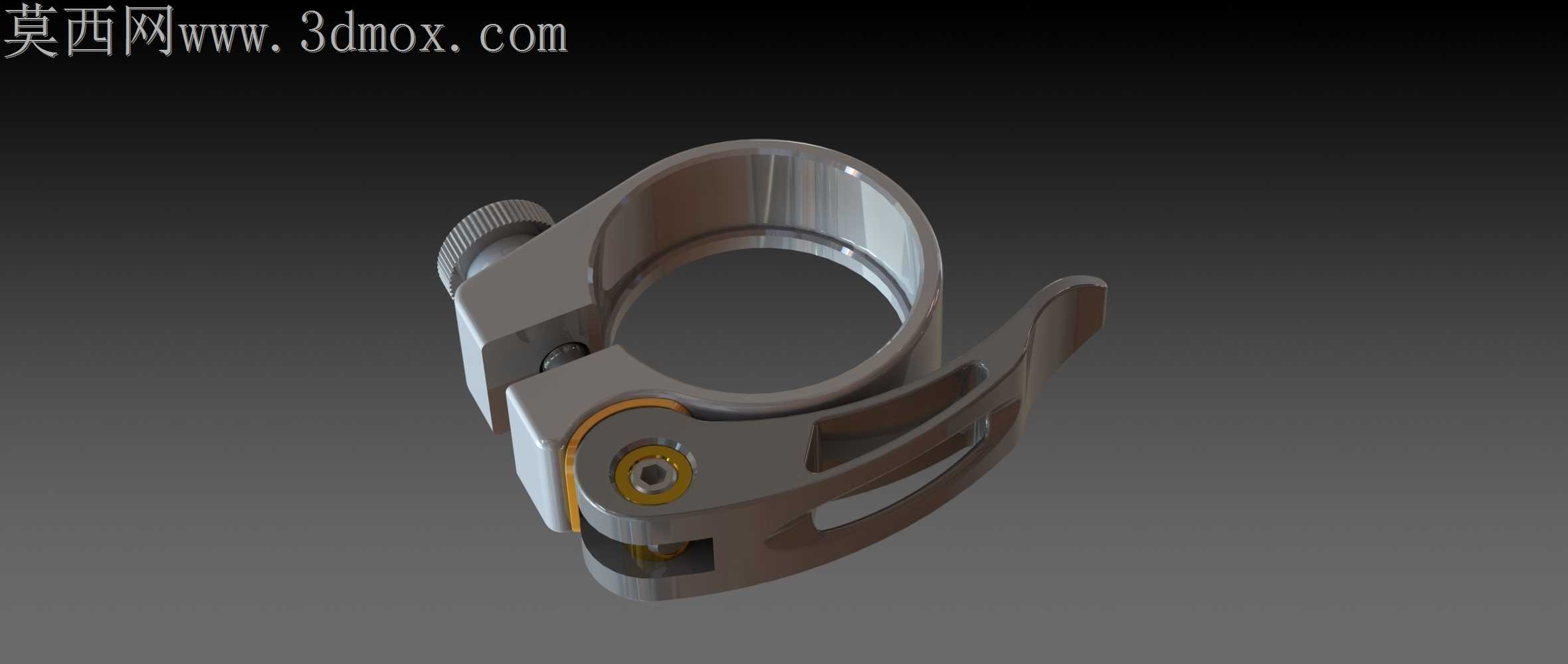

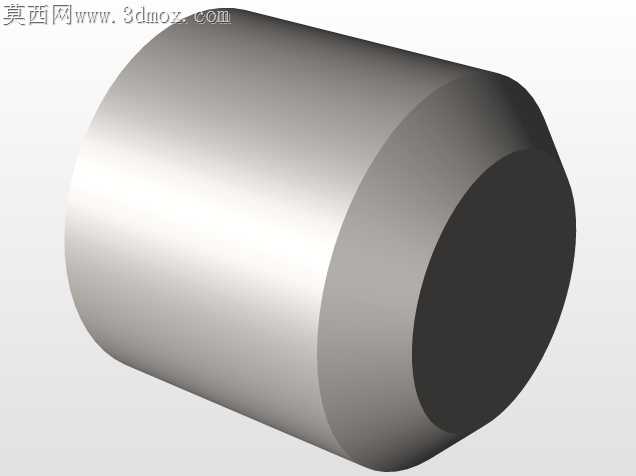

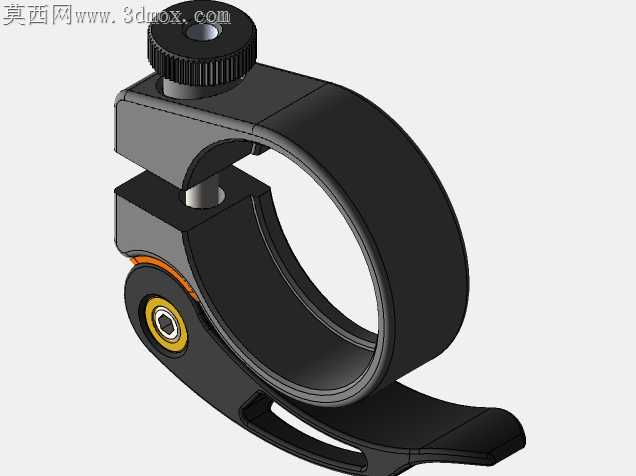

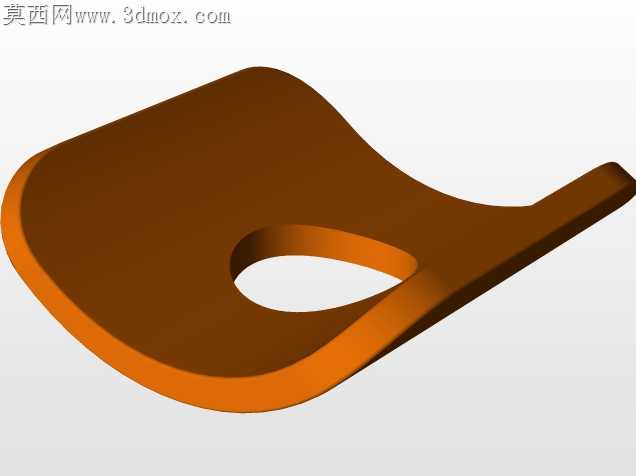

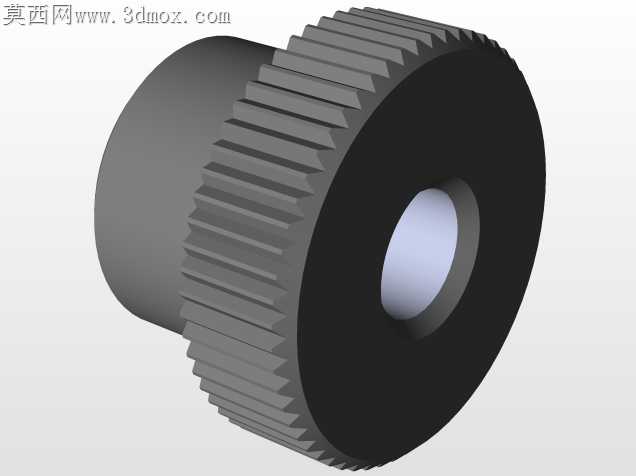

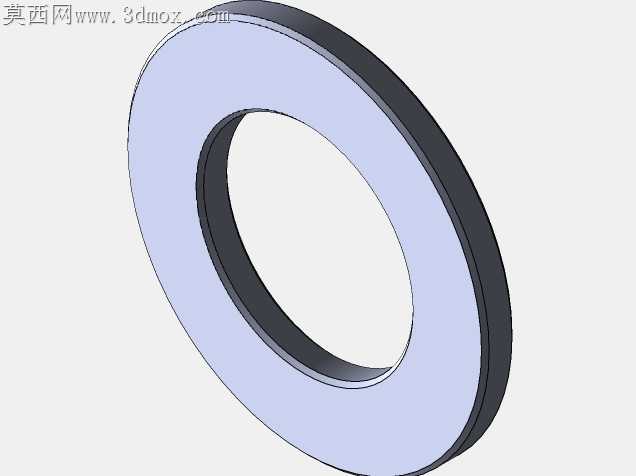

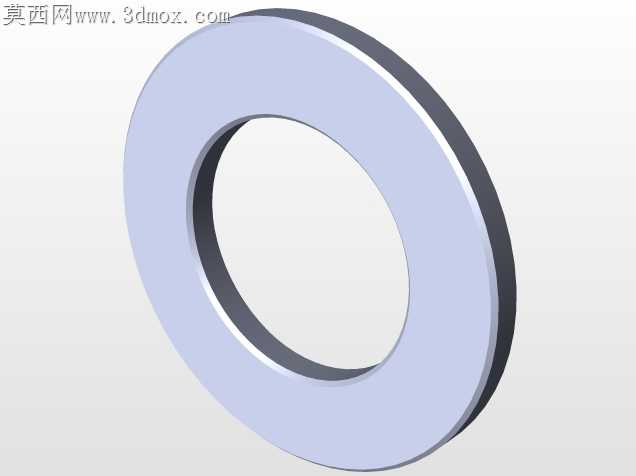

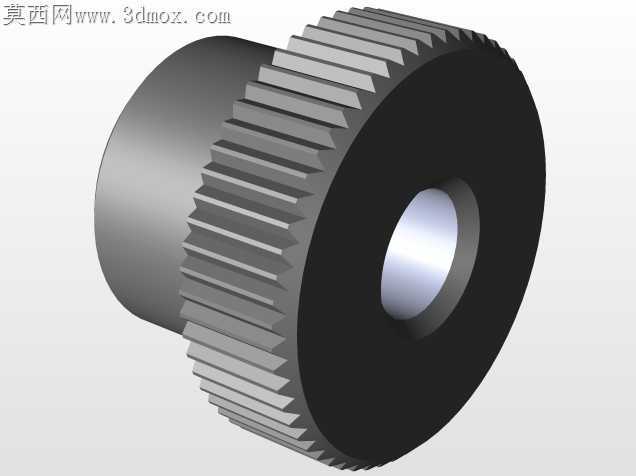

现场管路布设场景里，传统螺栓紧固的环形管夹拆装效率极低，狭小空间内拧动螺栓容易刮蹭周边管线，反复拆装还会出现螺纹滑牙导致夹持力失效的问题。这款快拆式环形夹的结构设计，完全围绕加工适配的核心逻辑打磨，每一处细节都对应实际加工环节的痛点做了取舍。夹体的环形开口处没有采用常规的等厚壁设计，靠近锁紧端的壁厚做了渐变减薄处理，数控铣削加工时能减少深腔走刀的振刀纹，同时让夹体闭合时的形变应力均匀分散在整个环壁，不会出现局部应力集中导致的断裂隐患。顶部的滚花调节旋钮没有做一体化注塑或铸造成型，而是单独拆分出金属嵌件结构，车削加工滚花时能直接采用标准棒料一次走刀成型，不需要额外做异形夹具装夹，加工良率能提升近三成，滚花的齿距特意选了0.8mm的标准模数，既保证徒手拧动时的摩擦力足够，又不会因为齿距过密积藏油污难以清理。底部的快拆扳把和夹体铰接的位置，没有采用过盈配合的销轴连接，而是留了0.02mm的间隙配合公差，销轴两端做了冲点铆接固定，装配时不需要压装设备，手工用铜锤轻敲就能完成组装，日常维护时也能快速拆下扳把清理铰接处的锈迹和泥沙。夹体内壁没有做光滑面处理，而是预留了0.1mm深度的细密环形纹路，加工时直接在车削工序最后一步用成型刀走一遍就能成型，不需要额外的喷砂或滚花工序，夹持管路时能靠纹路增加摩擦力，不会因为管路振动出现夹体滑移的问题。扳把和夹体接触的锁紧位置，特意加了一小块黄色的弹性垫片，垫片的卡槽直接在夹体上铣出，不需要额外的粘接或螺丝固定，装配时直接卡入即可，锁紧时垫片能补偿扳把和夹体之间的磨损间隙，长期使用后也不会出现锁紧虚位。夹体的所有棱边都做了R0.5mm的倒角处理，加工时在CNC工序最后统一用倒角刀走一遍轮廓，既避免了后续表面处理时锐边挂掉镀层，也能防止安装时划伤操作人员的手套或管线外壁。整套结构没有采用复杂的曲面或异形结构，所有加工特征都适配普通三轴铣床和普通车床的加工能力，不需要定制特殊刀具，小批量加工时的成本能控制在很低的区间，同时拆装效率比传统螺栓管夹提升四倍以上，完全适配现场管路快速布设、临时改线的工况需求，反复拆装数百次也不会出现结构失效的问题。
