剪刀式同步齿轮夹持手爪结构设计

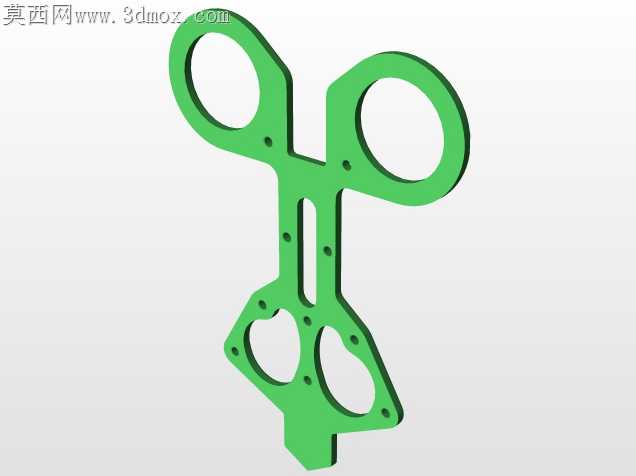

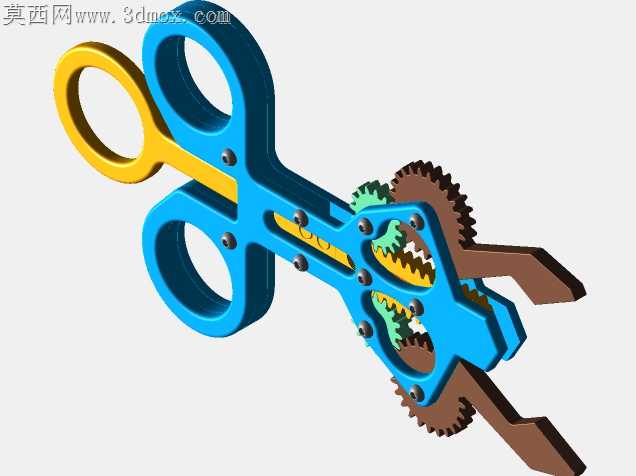

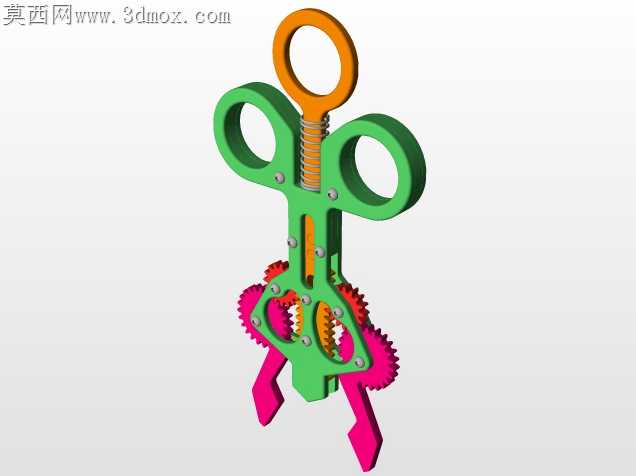

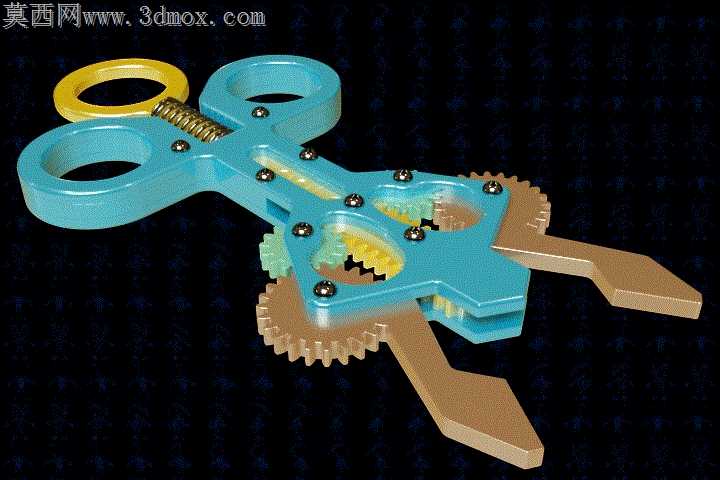

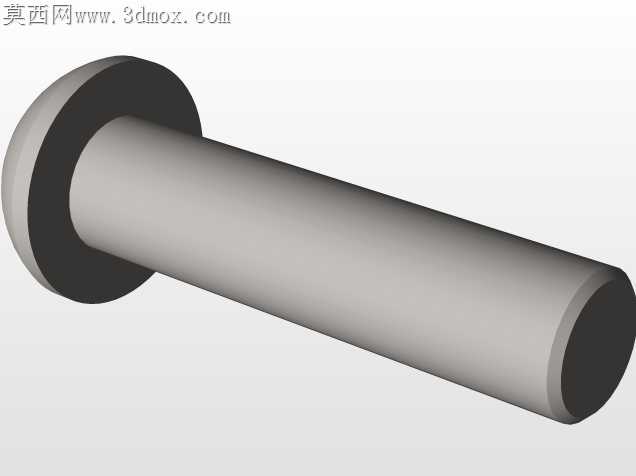

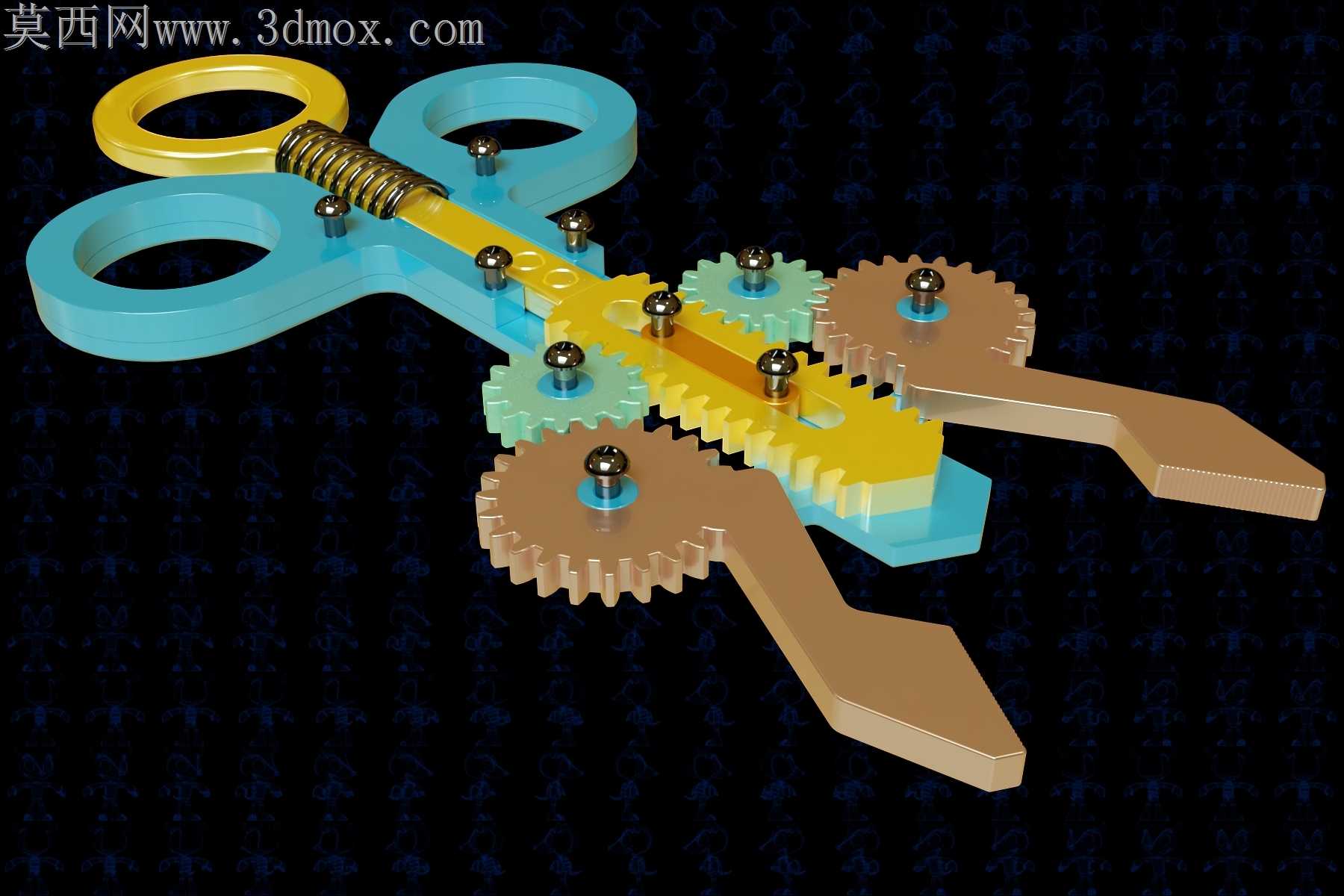

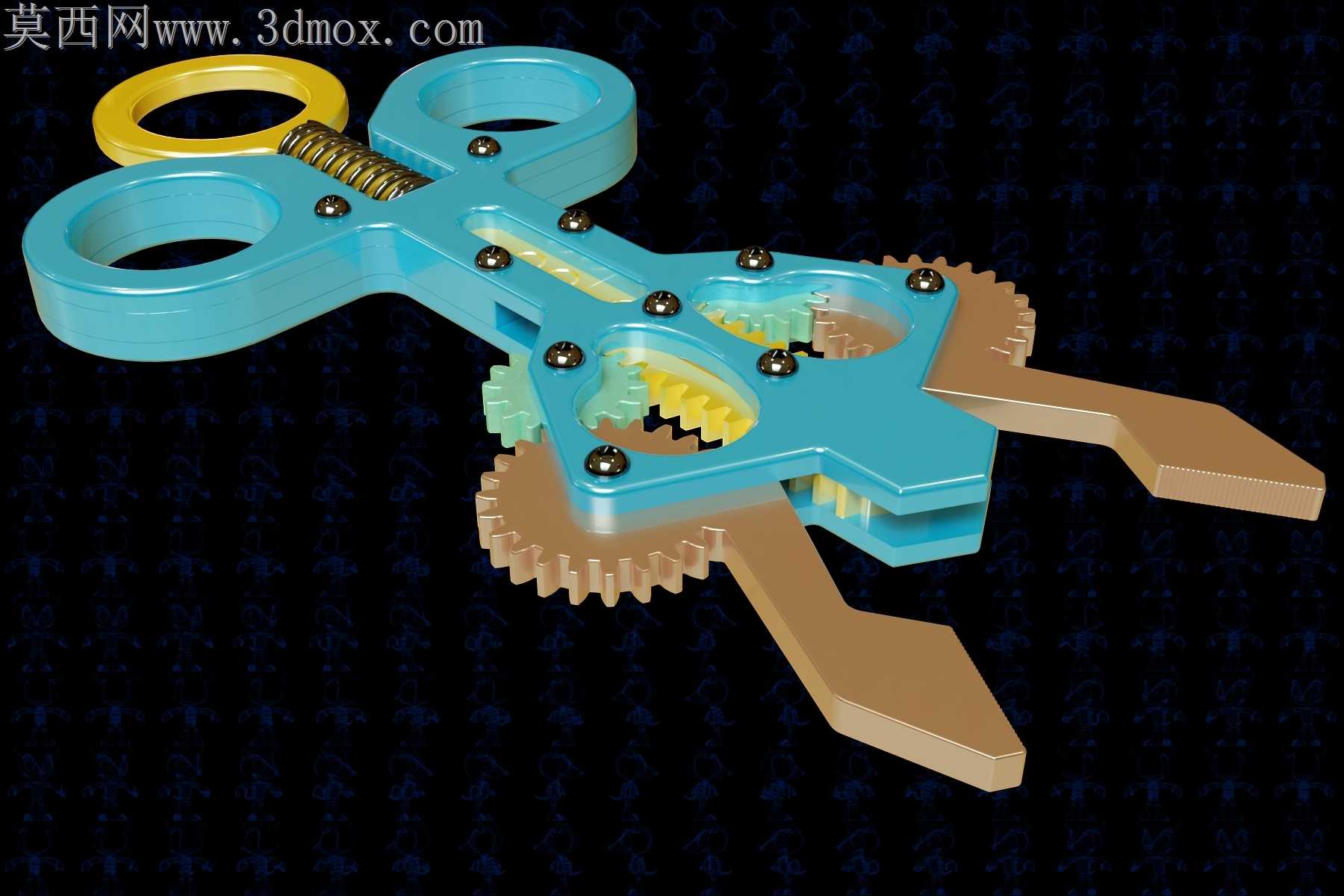

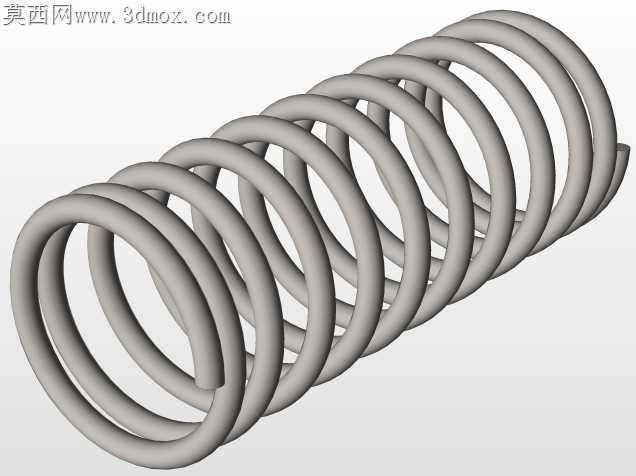

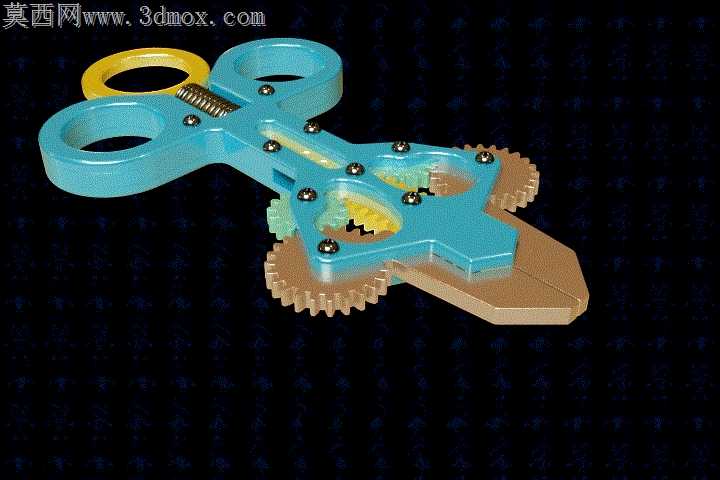

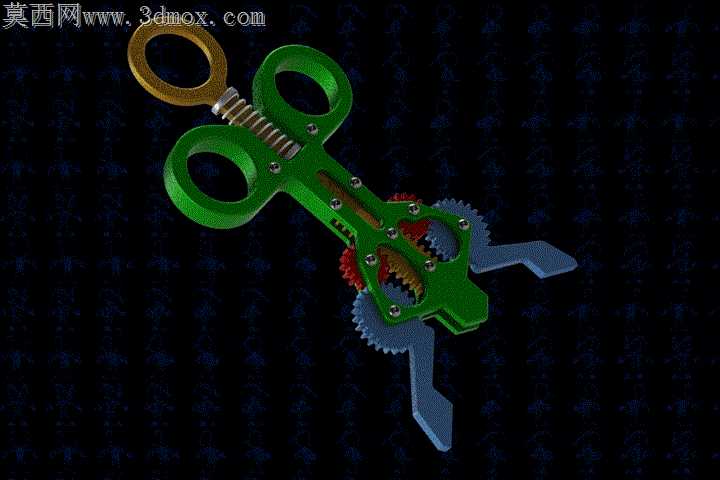

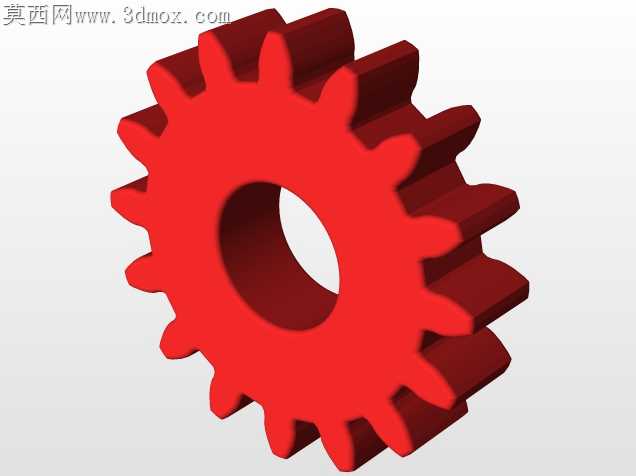

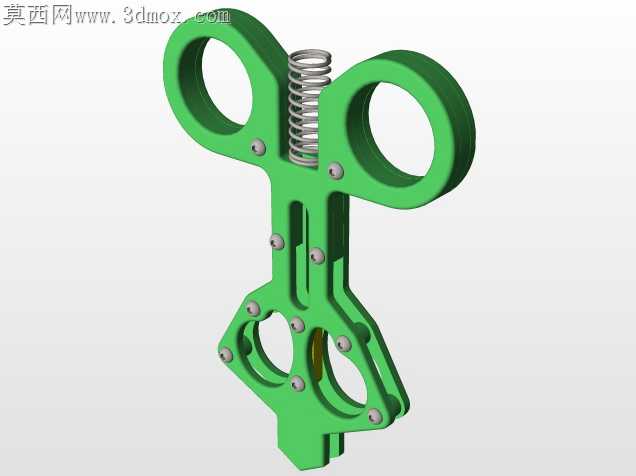

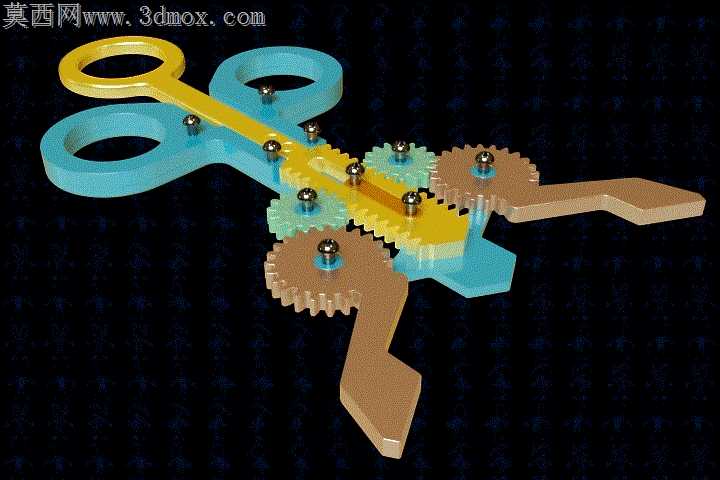

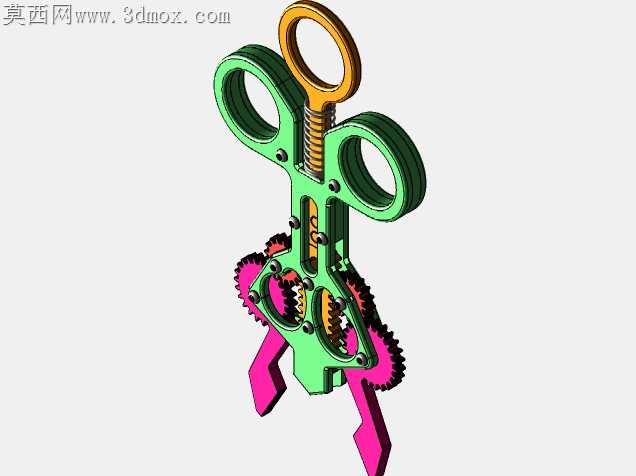

常规手动夹持工具常出现夹头开合不同步、夹持力分布不均的问题，单侧施力时夹头偏斜会导致工件滑脱，尤其夹持薄壁脆性工件时，偏斜带来的局部应力集中极易压伤工件表面。这款手爪在指节传动位置嵌入了配对啮合的同步齿轮，完全规避了传统剪式夹爪单侧受力偏移的隐患。捏合指圈时，两组齿轮同步反向转动，带动两侧夹爪始终保持对称开合轨迹，夹持面全程平行贴合工件，不会出现单侧翘起的情况。指圈位置加装的复位扭簧，线径经过反复适配，既不会因为弹力过大导致长时间操作手部疲劳，也不会因为弹力不足出现夹头松脱、无法自动张开的问题，扭簧的固定槽做了沉台处理，装配后弹簧端面完全埋入槽内，不会突出干涉手指捏合的动作。夹爪本体的握持边缘做了R1.2的圆角过渡，没有尖锐的铣削棱边，长时间握持操作不会硌伤手掌，表面的固定螺丝全部采用沉头内六角设计，装配后螺丝端面与本体表面齐平，没有突出的螺帽勾挂杂物或者划伤操作人员。夹头的夹持面预留了防滑纹理的安装位，可以根据夹持工件的材质更换橡胶垫、齿面钢片等不同摩擦层，不需要改动主体结构就能适配不同工况的夹持需求。齿轮啮合位置预留了0.02mm的侧隙，既不会因为间隙过大出现夹头开合旷量，也不会因为间隙过小导致传动卡滞，即使长期使用出现轻微磨损，侧隙的预留量也能补偿磨损量，延长整体使用寿命。本体上的镂空减重槽不是单纯的装饰设计，槽位的走向完全顺着捏合时的应力传导路径布置，在不降低结构强度的前提下减少了整体重量，握持操作时更轻便。夹头末端的开合行程经过匹配，最大张开角度可以适配直径30mm以内的工件，最小闭合位置可以夹持厚度2mm的薄片工件，覆盖了日常手工装配、零件分拣的多数夹持场景。齿轮与本体的连接轴采用过盈压装设计，不需要额外的卡簧固定，减少了装配零件数量，也避免了卡簧脱落导致齿轮散架的故障。
