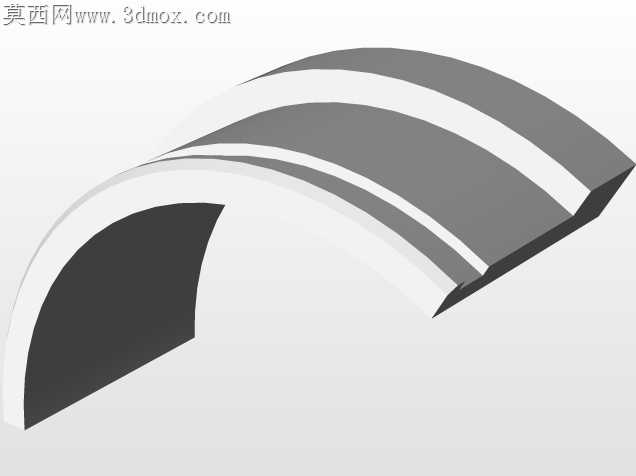

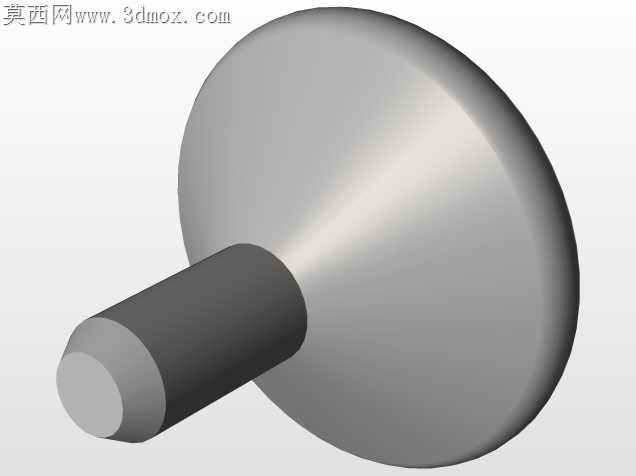

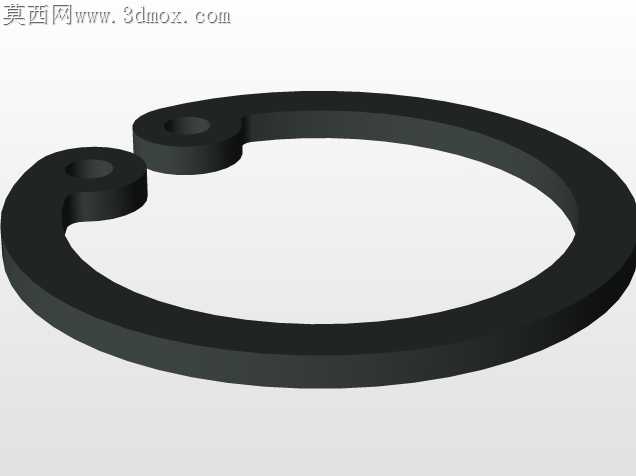

石油天然气工业用奇克森旋转接头结构设计

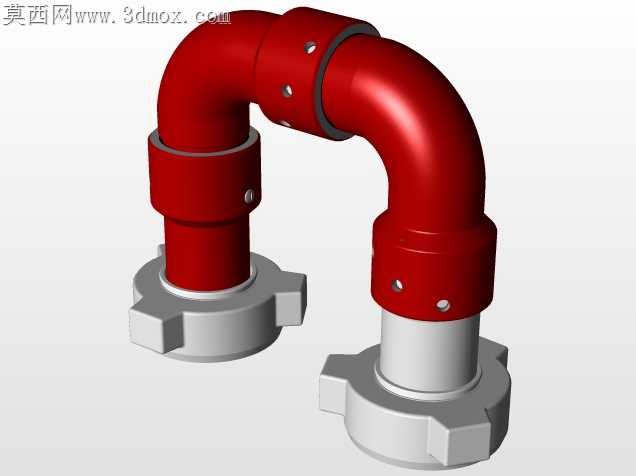

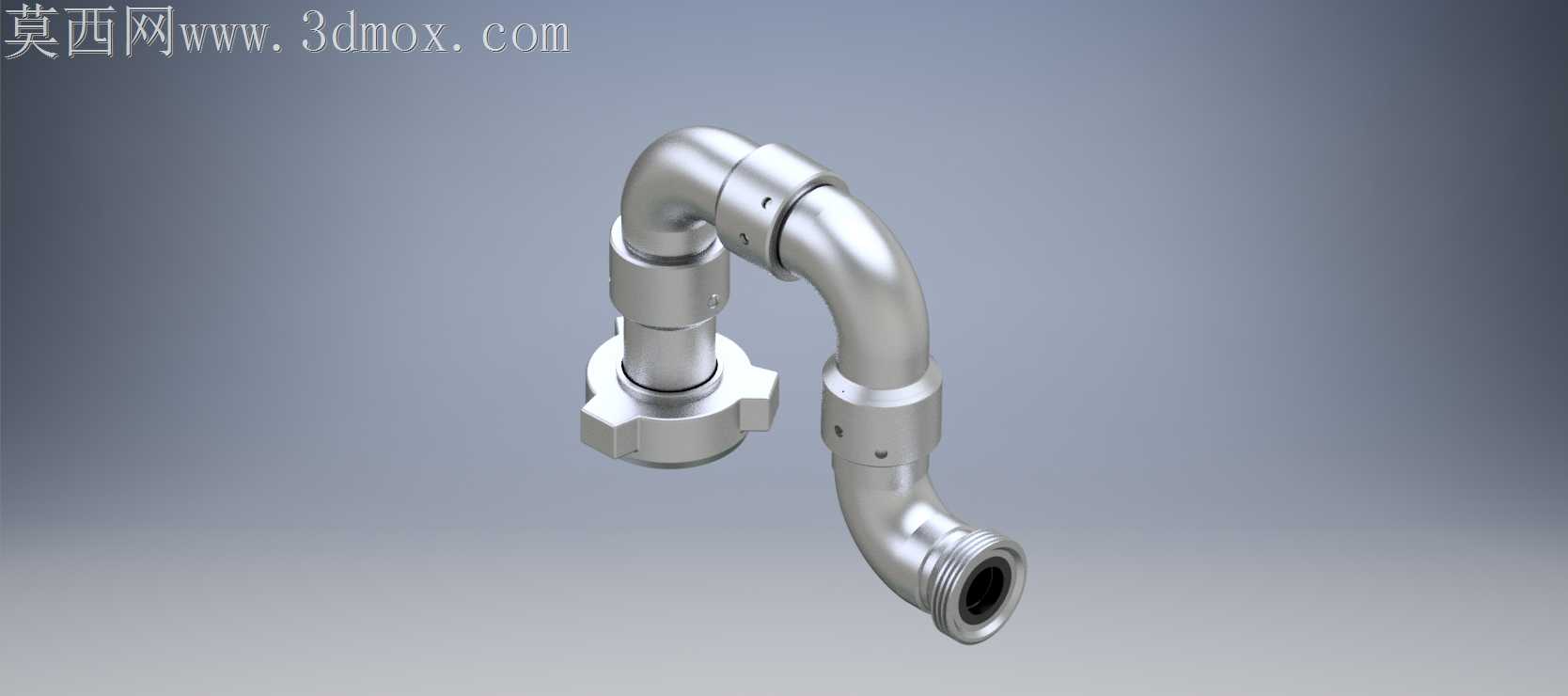

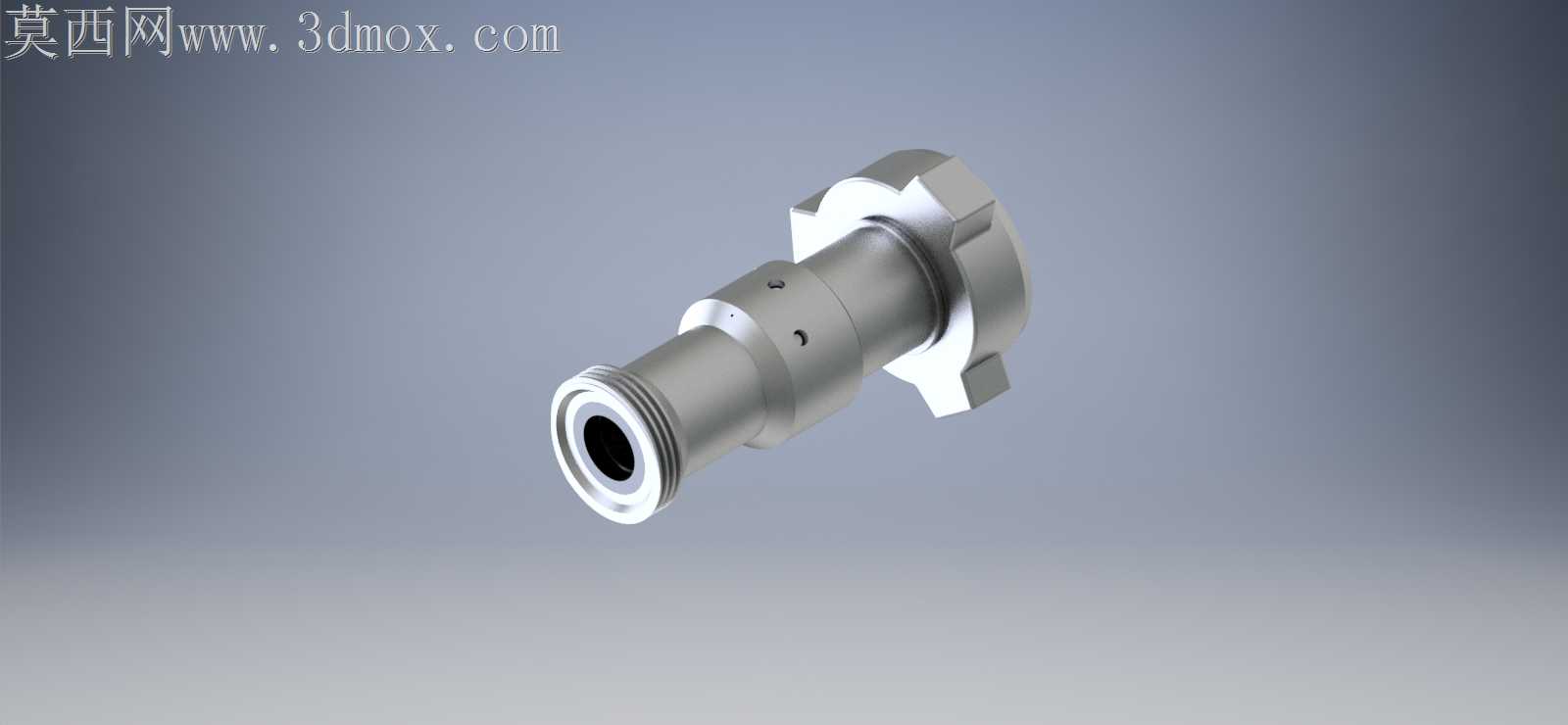

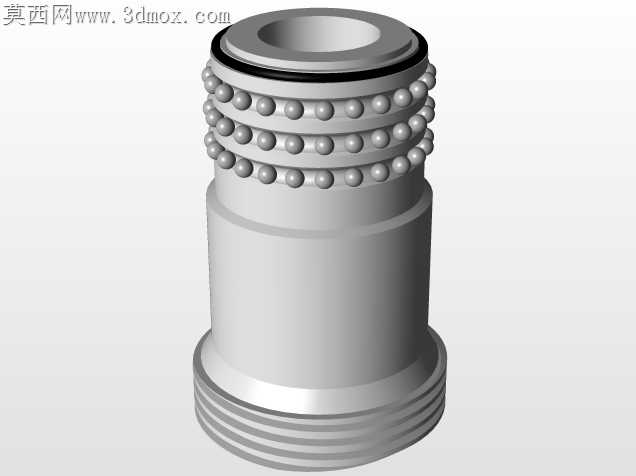

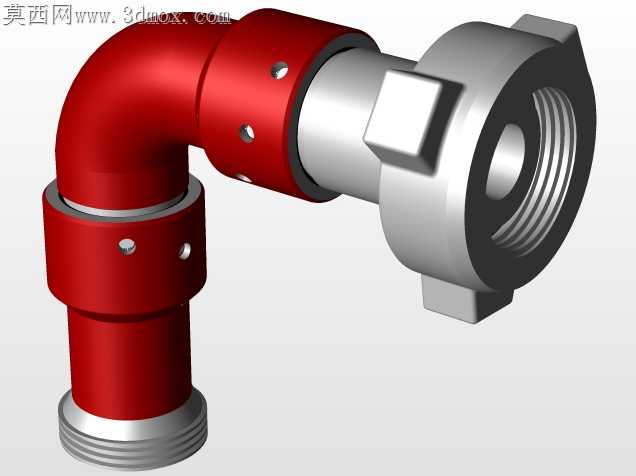

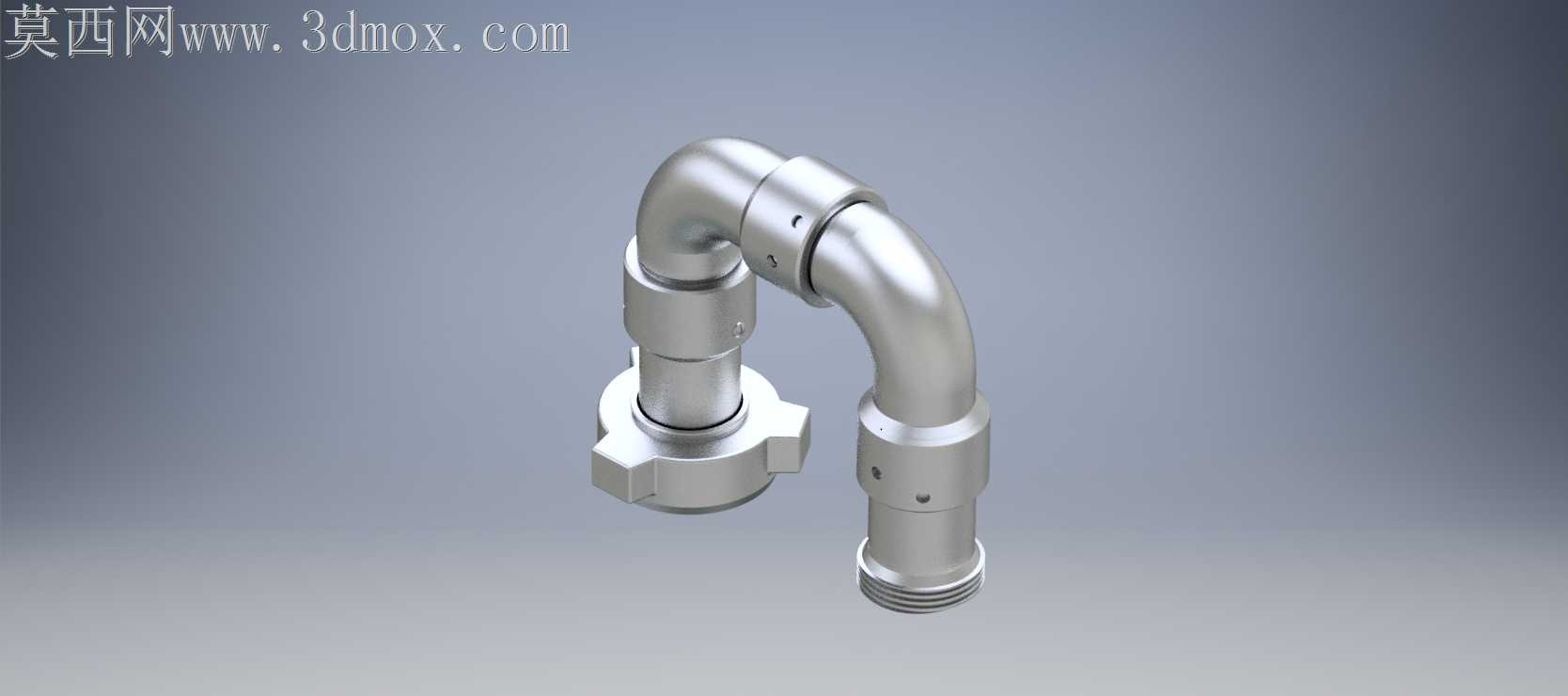

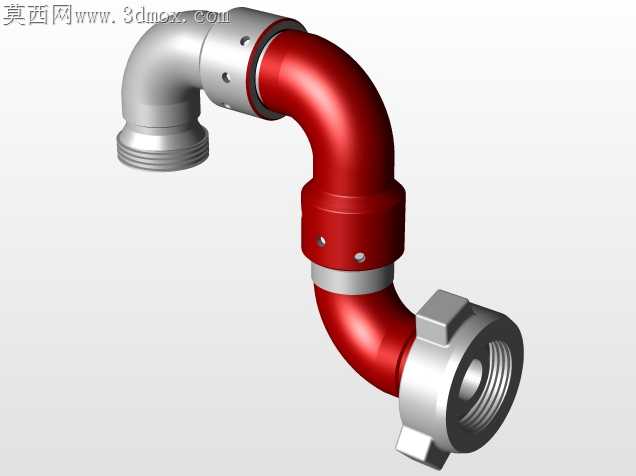

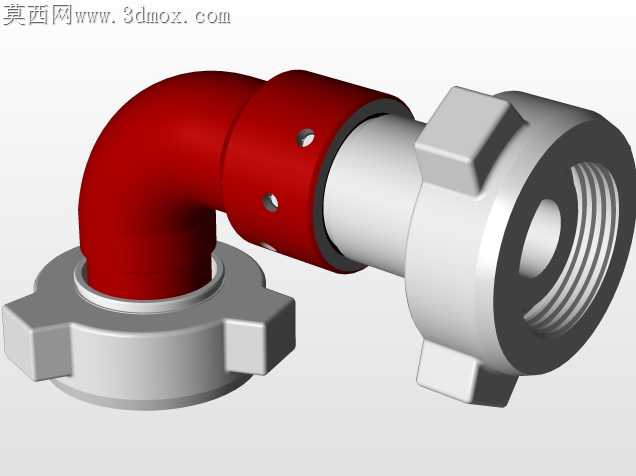

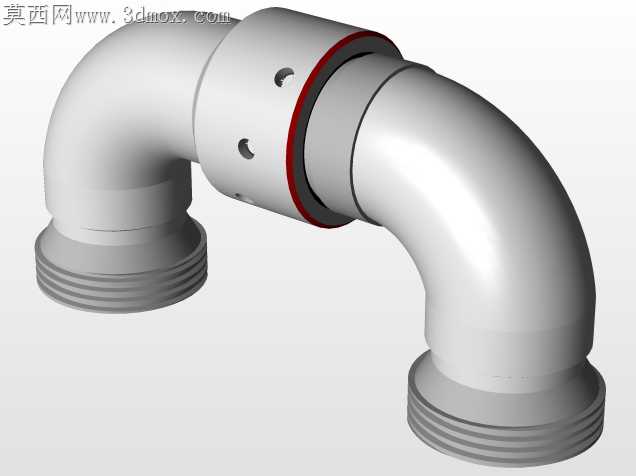

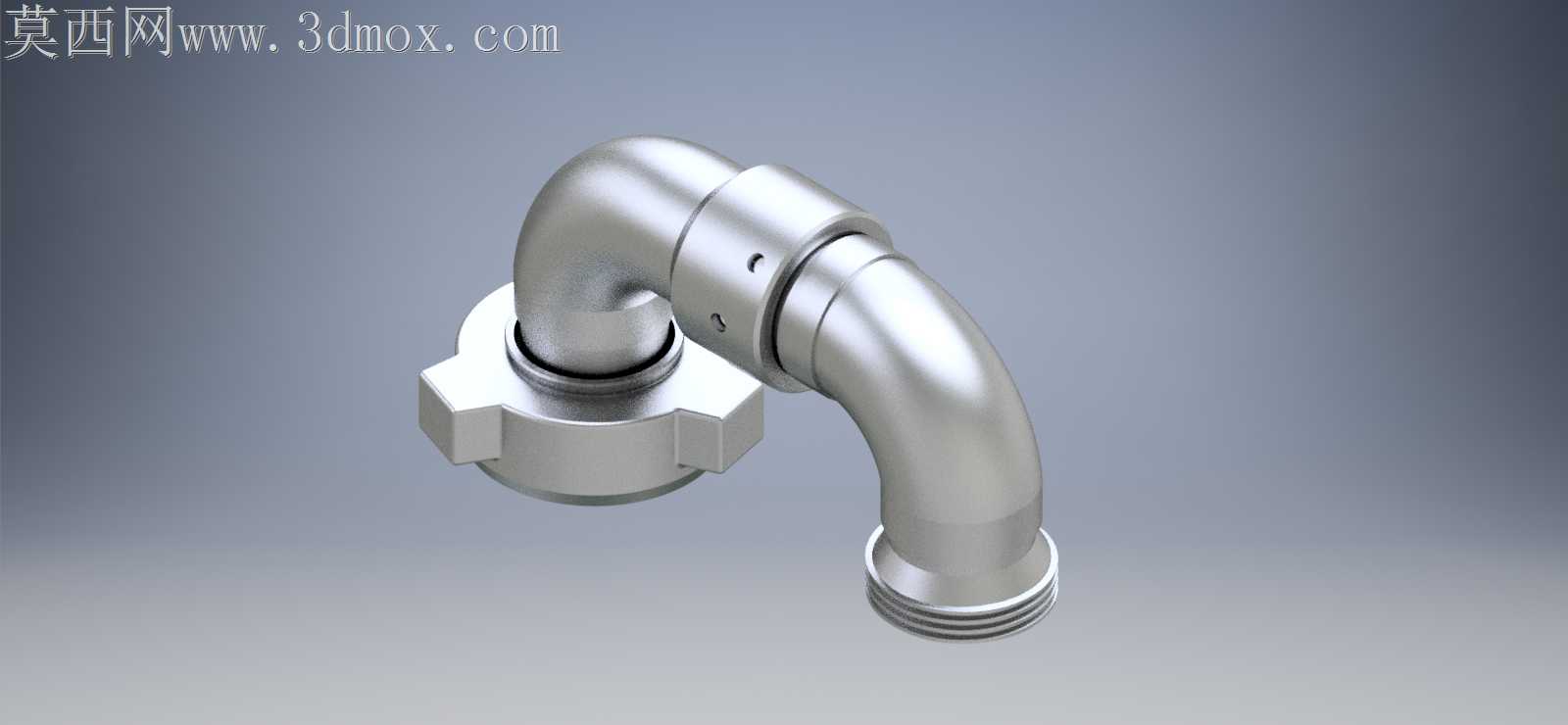

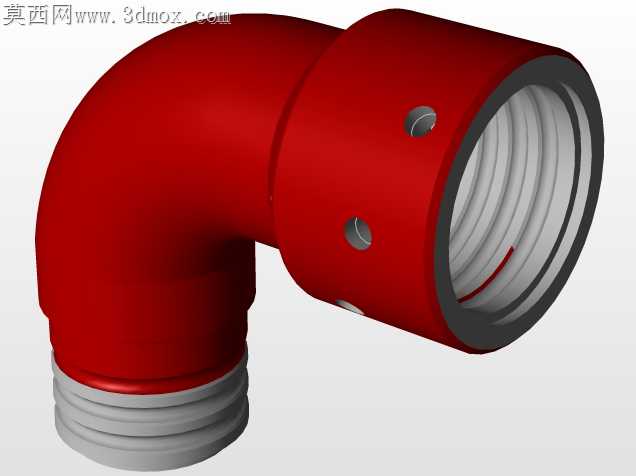

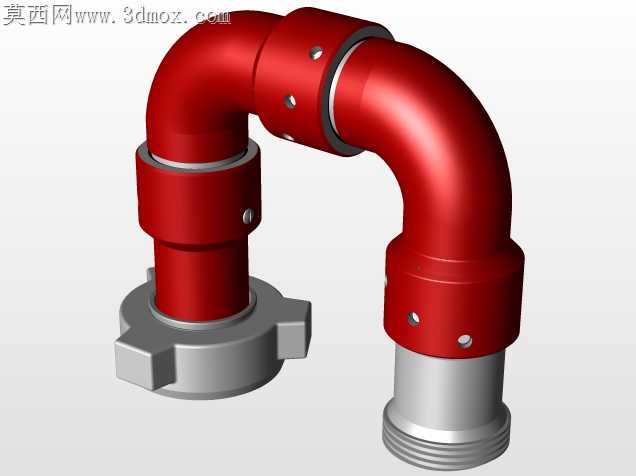

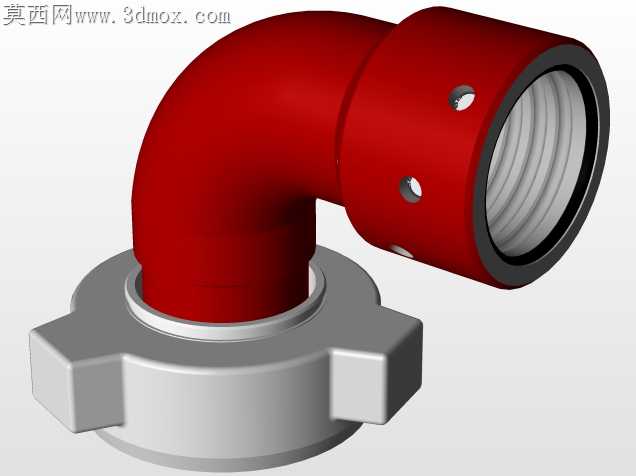

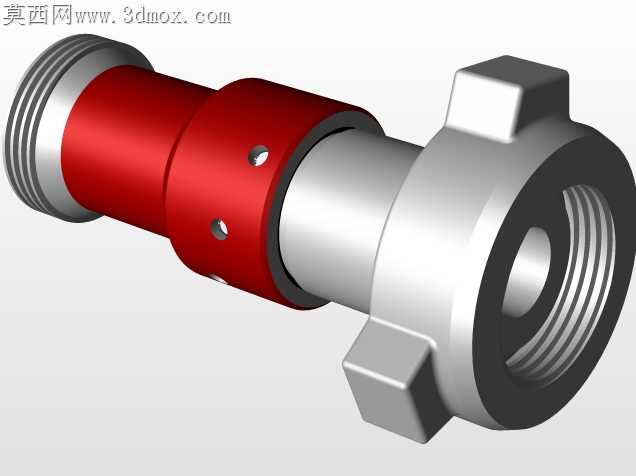

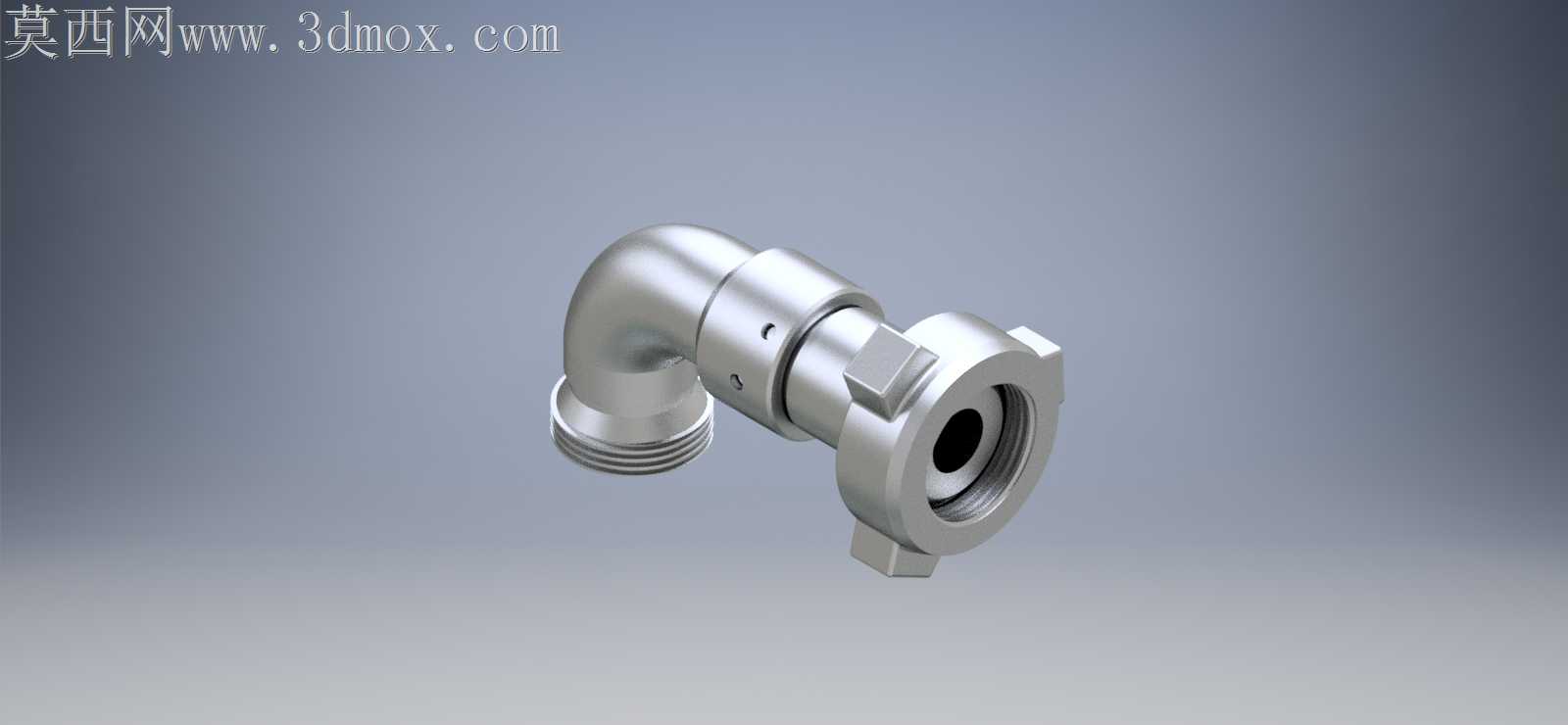

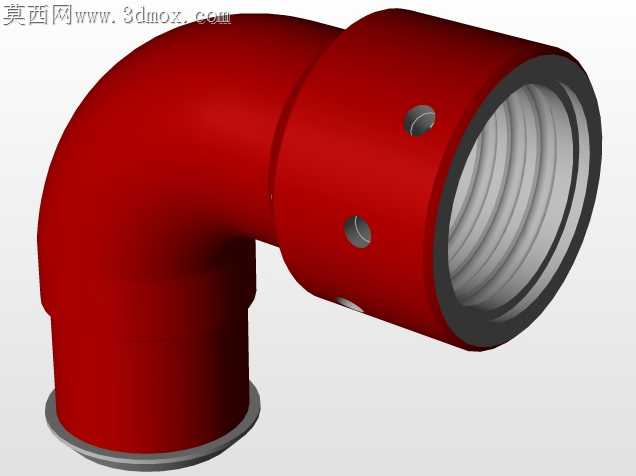

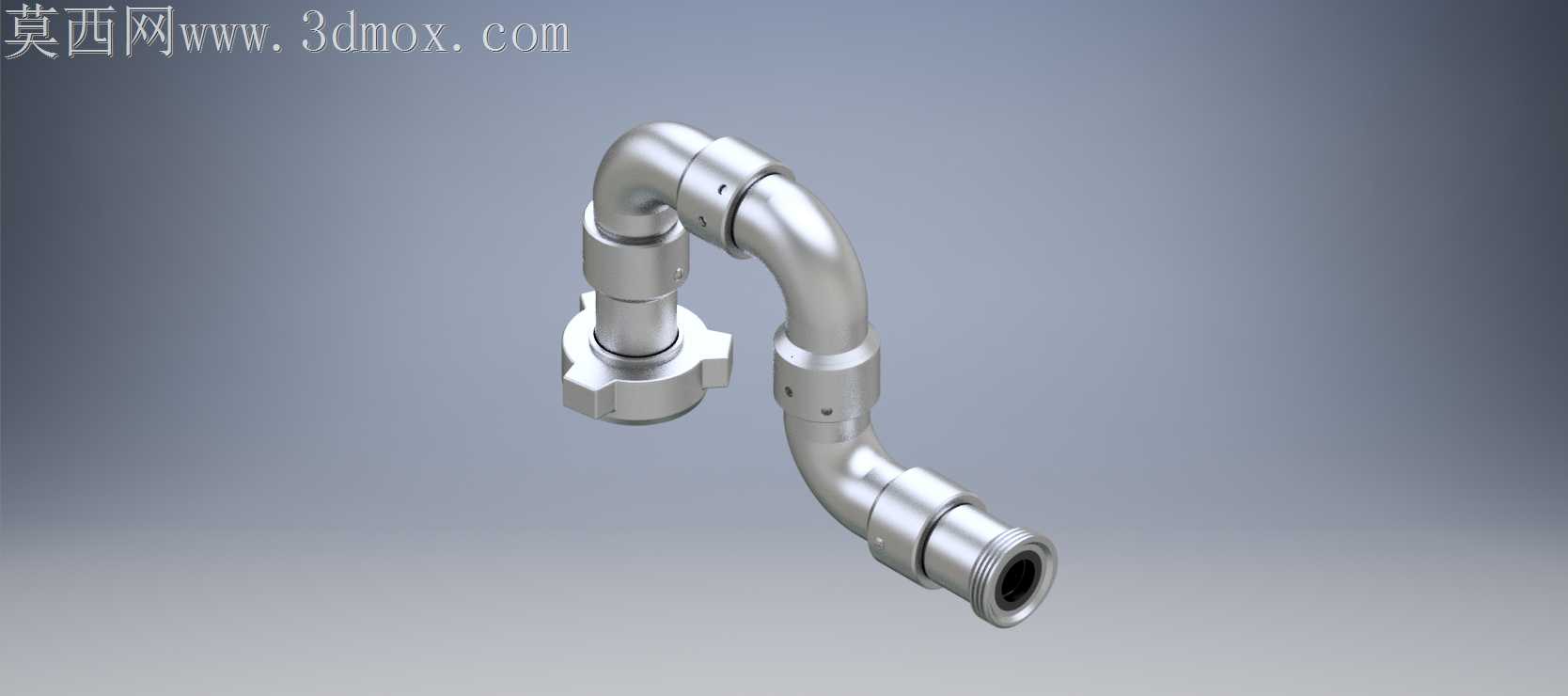

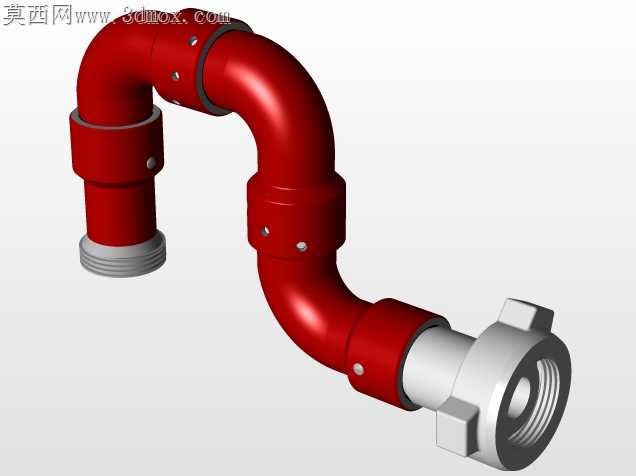

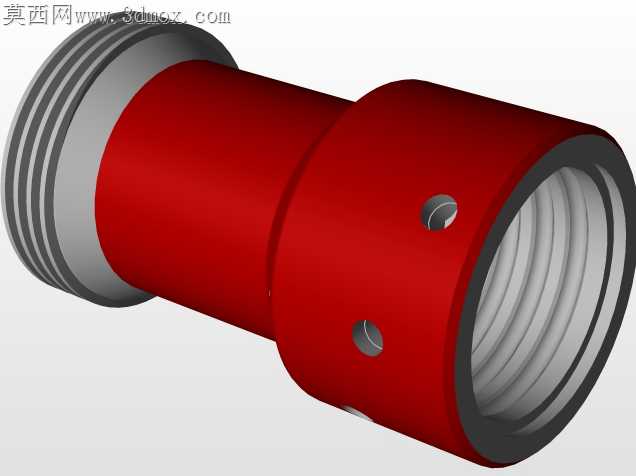

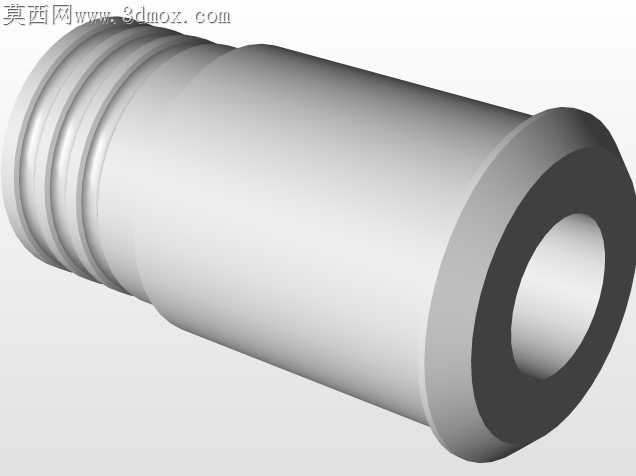

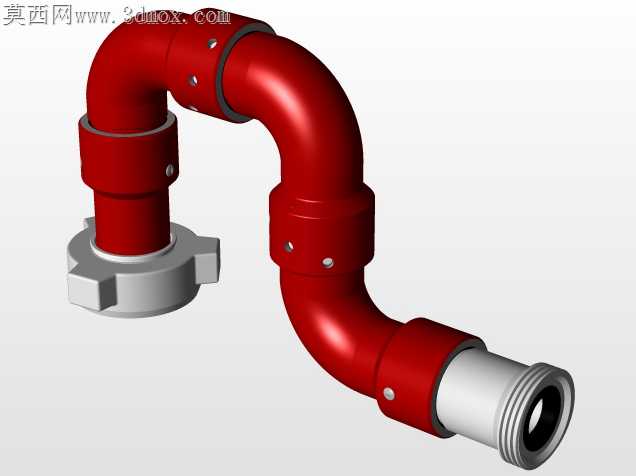

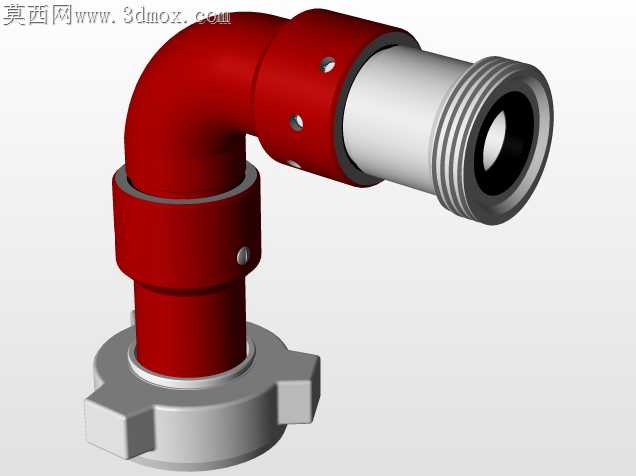

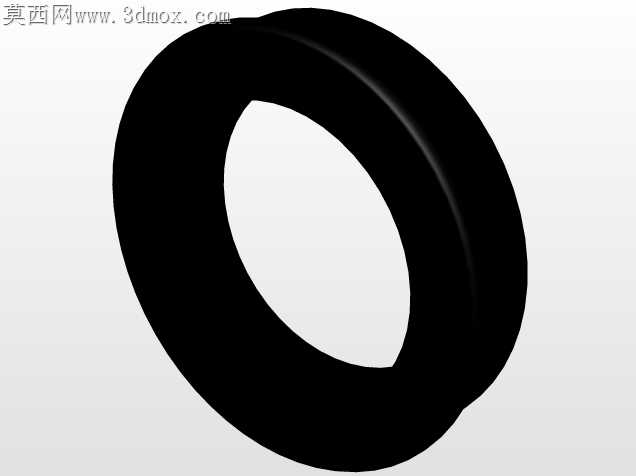

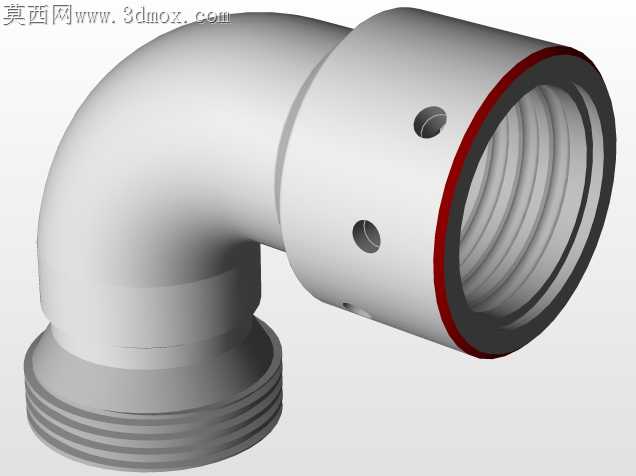

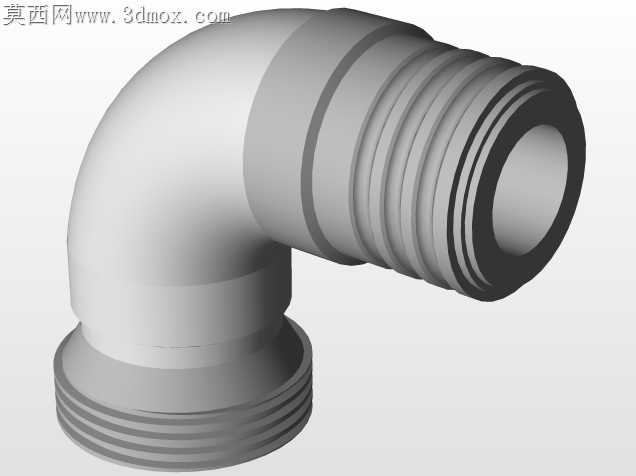

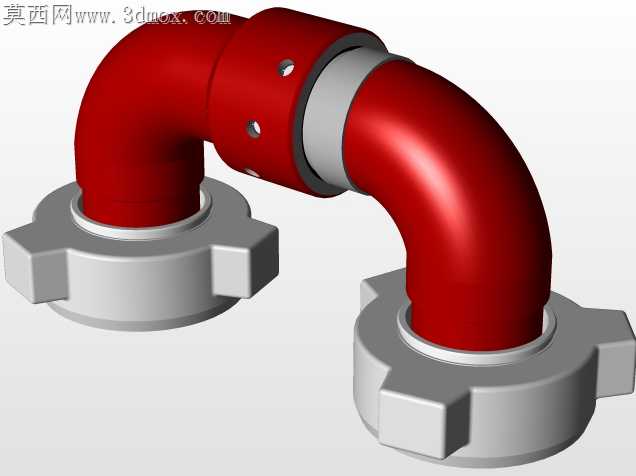

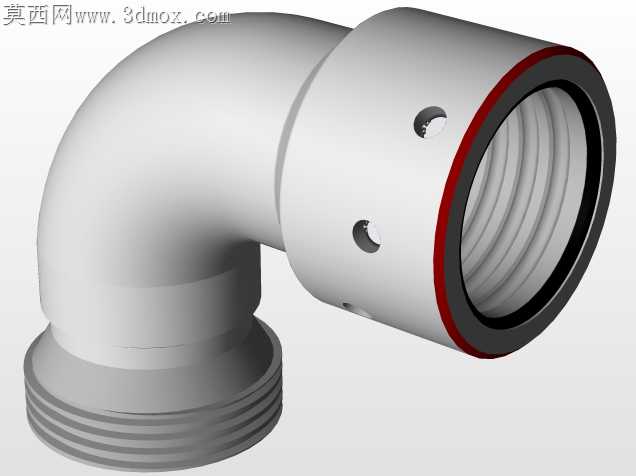

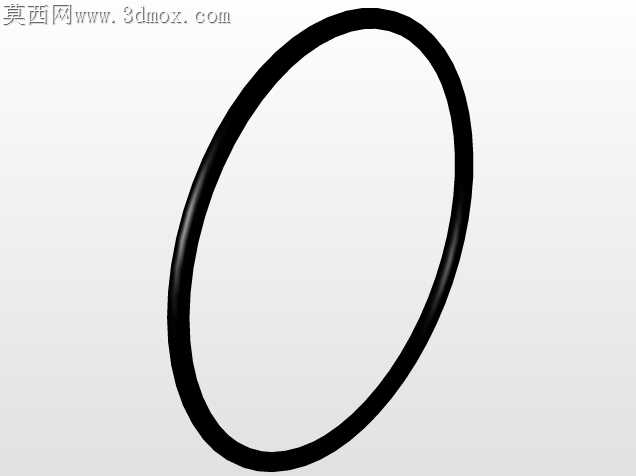

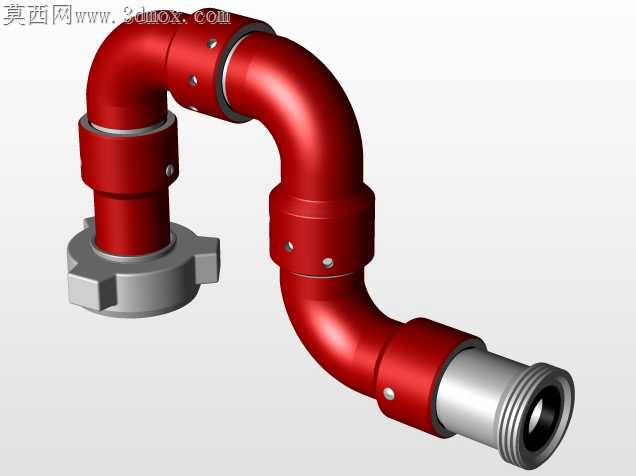

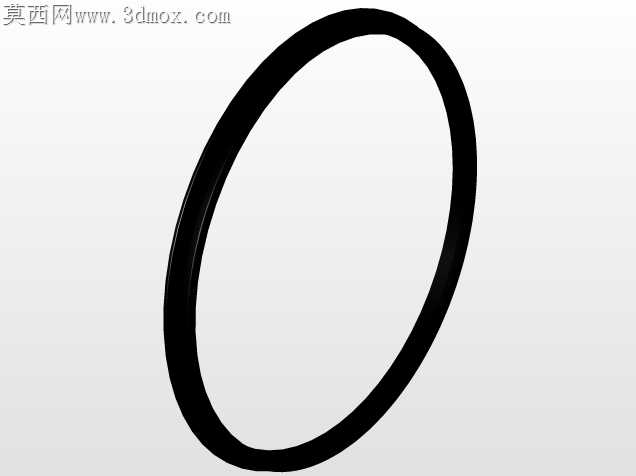

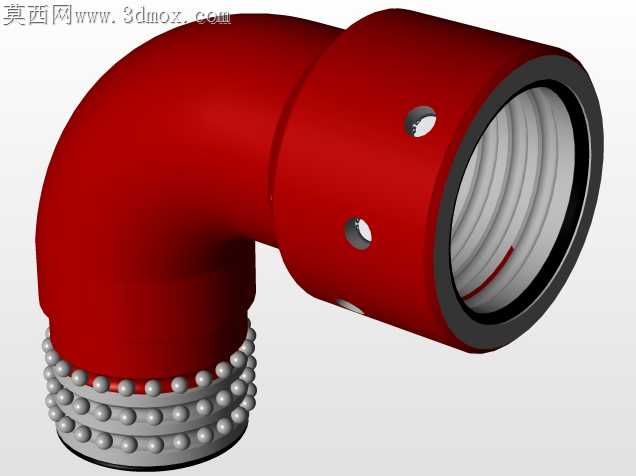

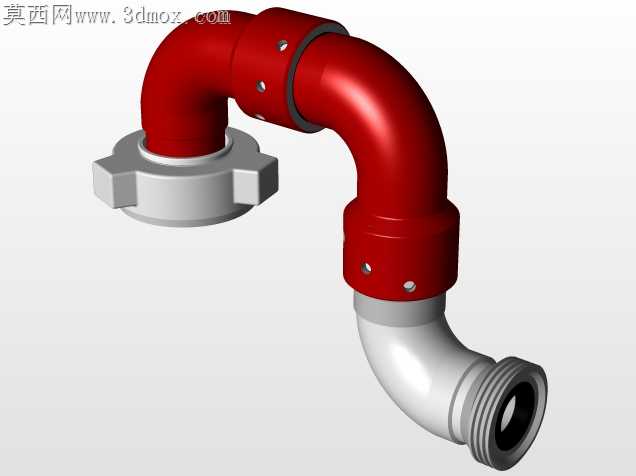

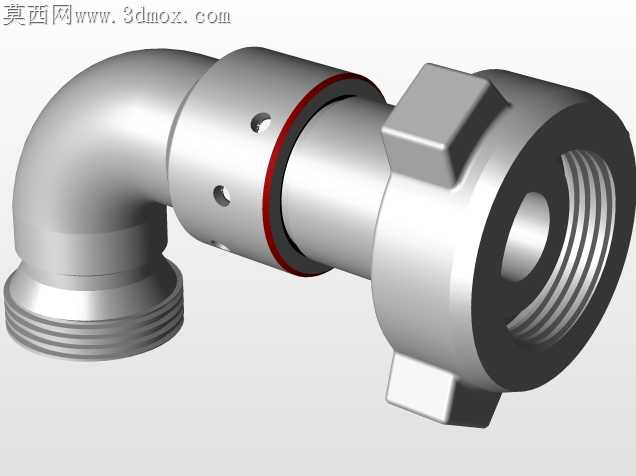

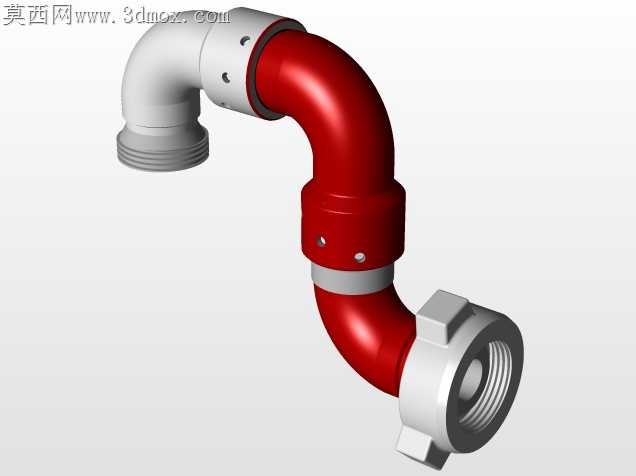

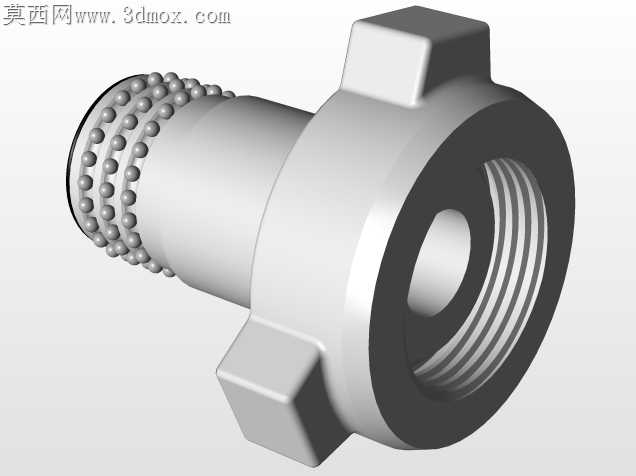

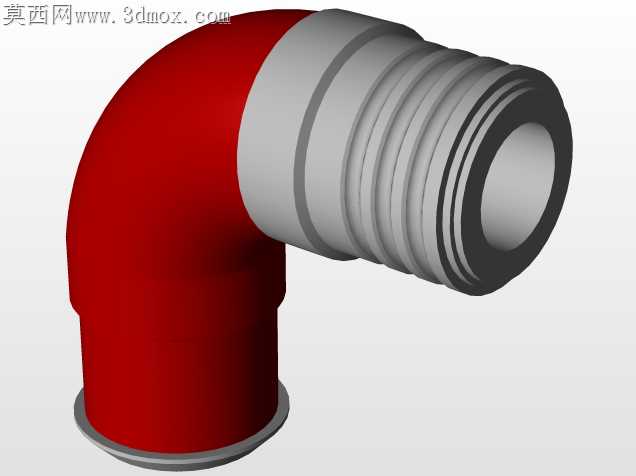

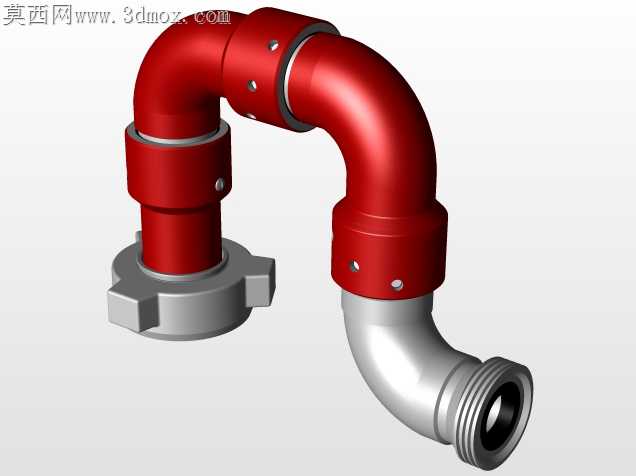

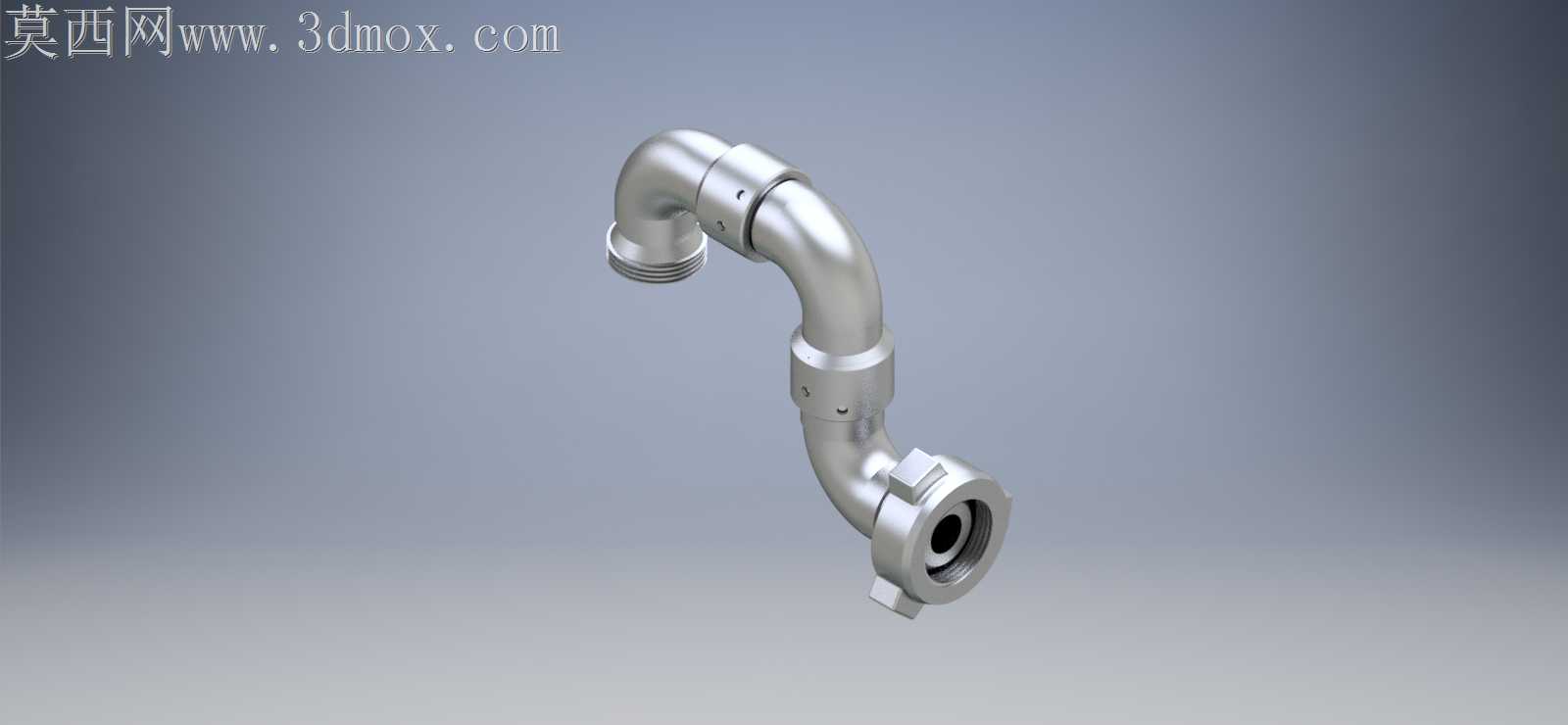

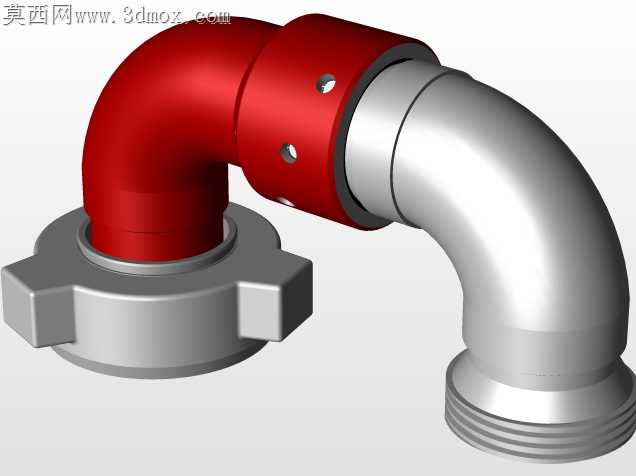

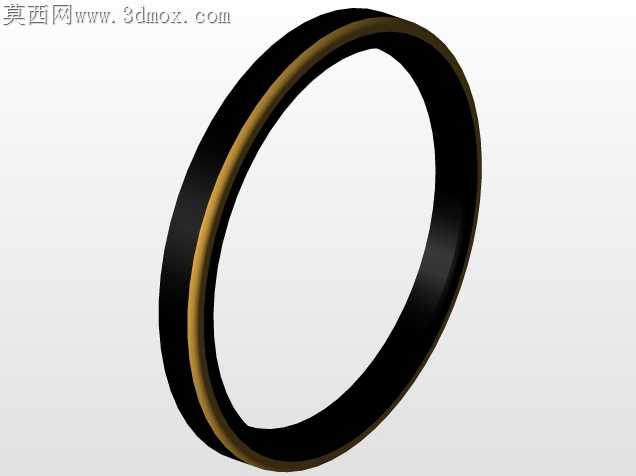

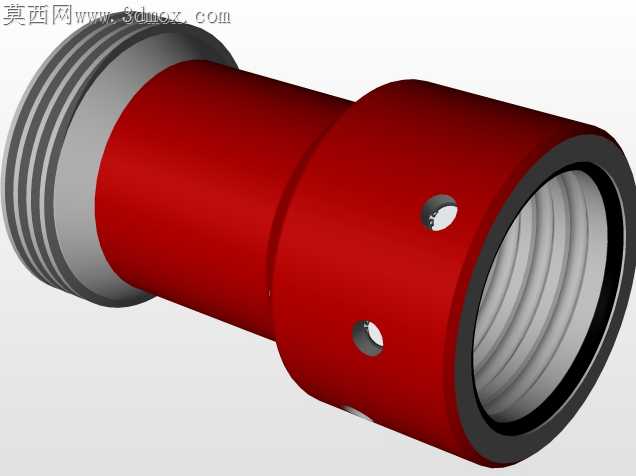

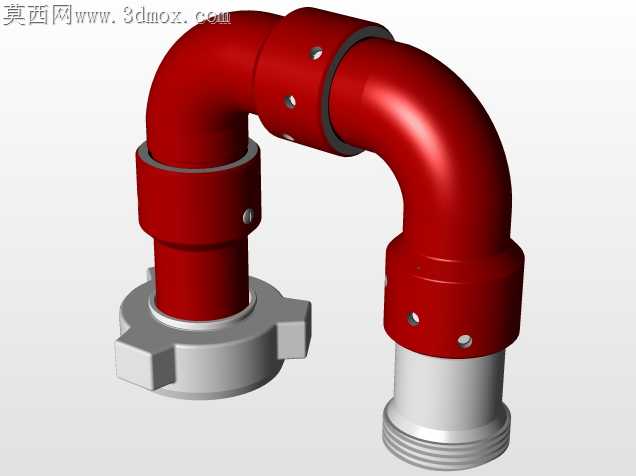

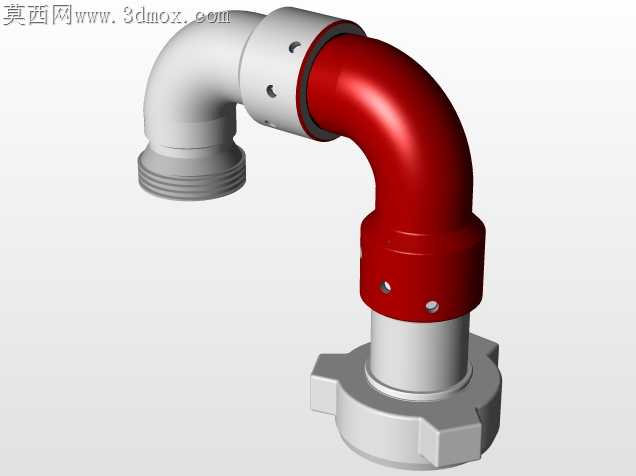

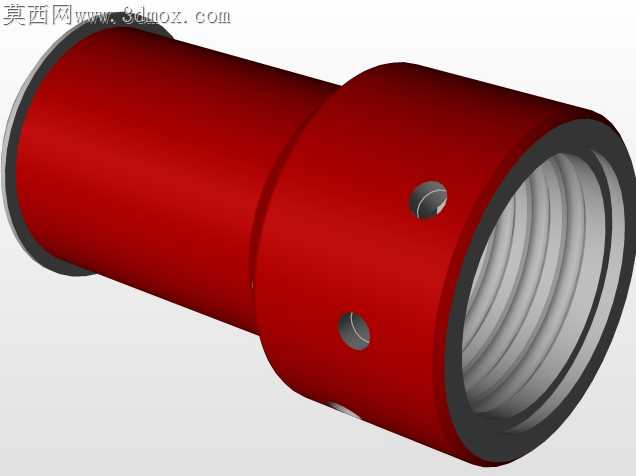

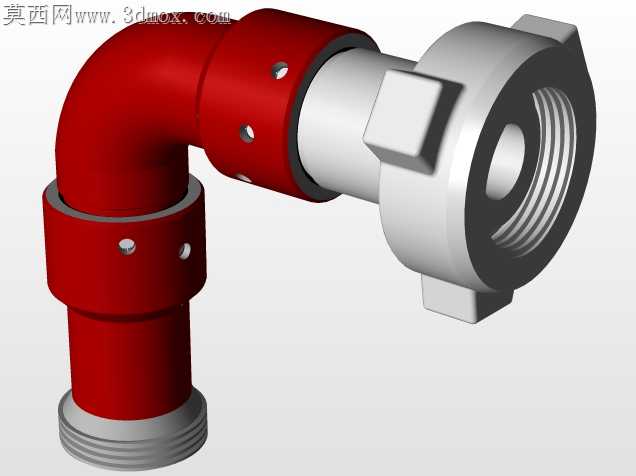

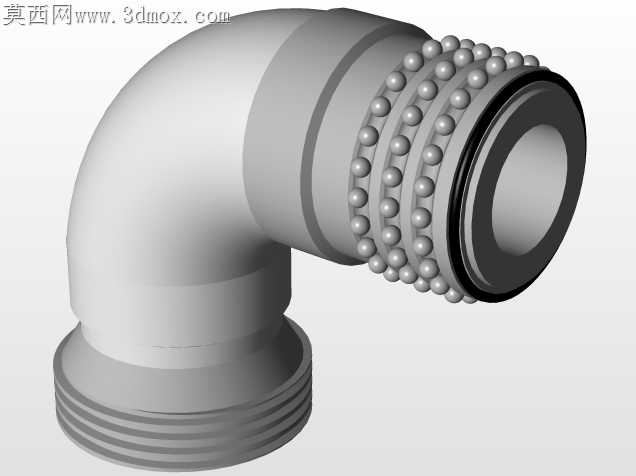

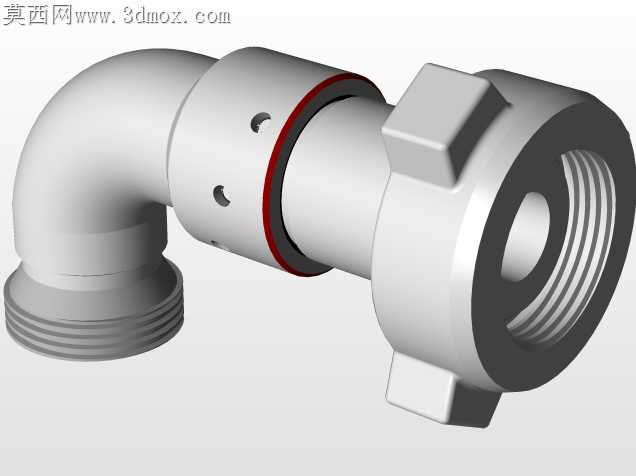

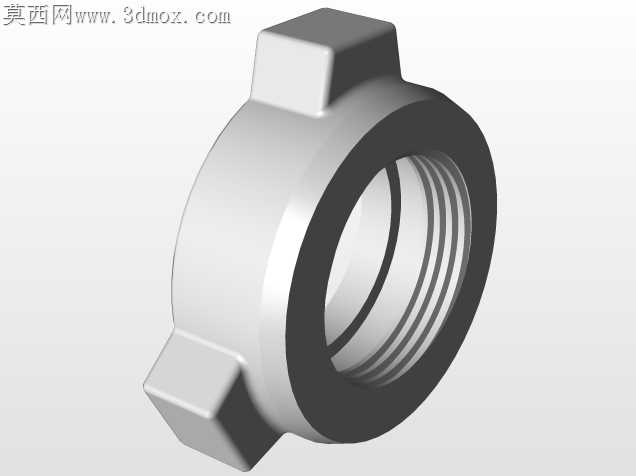

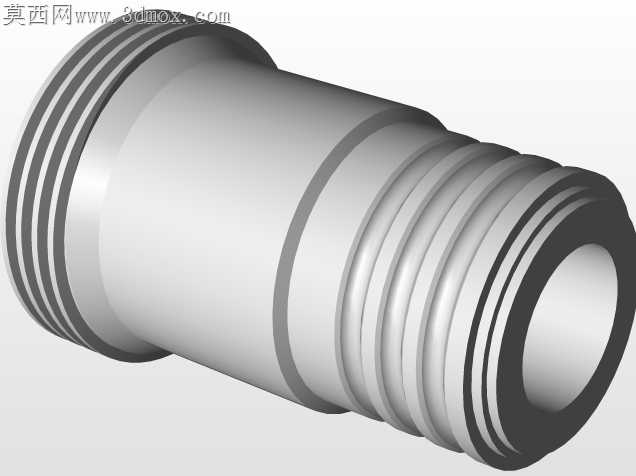

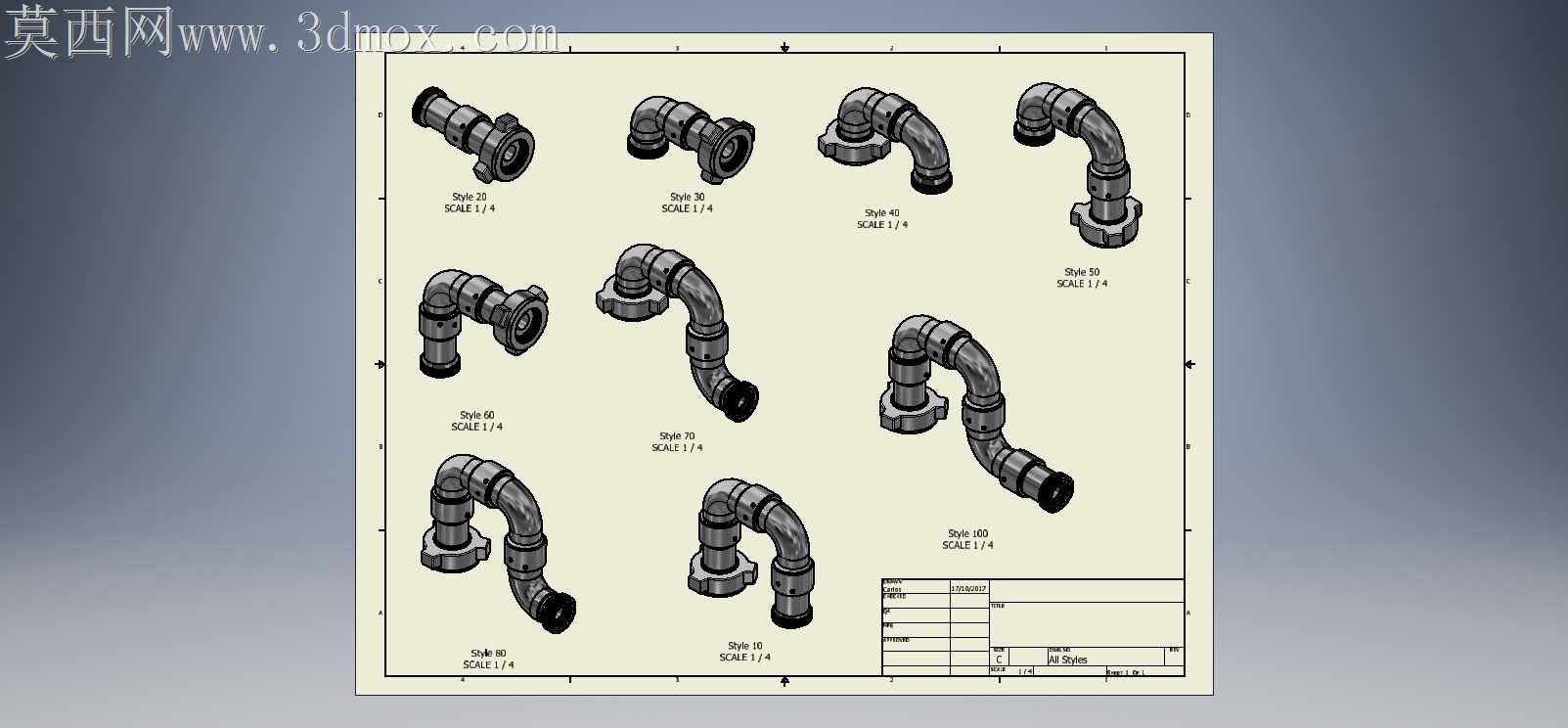

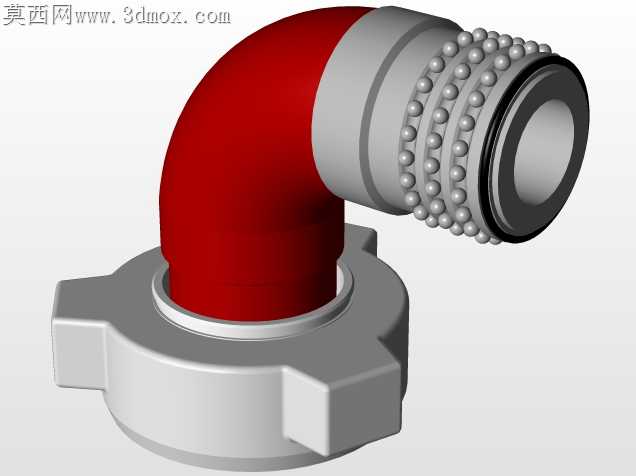

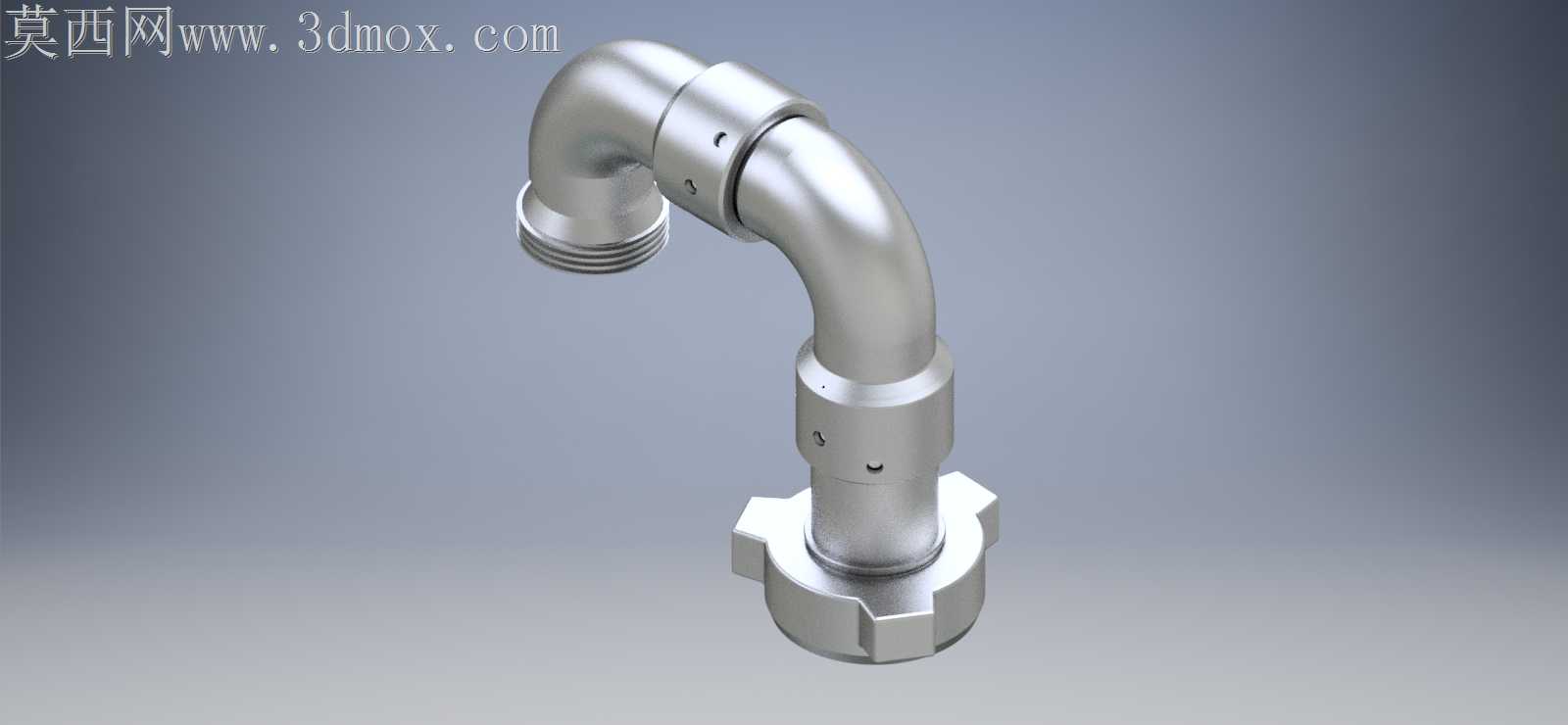

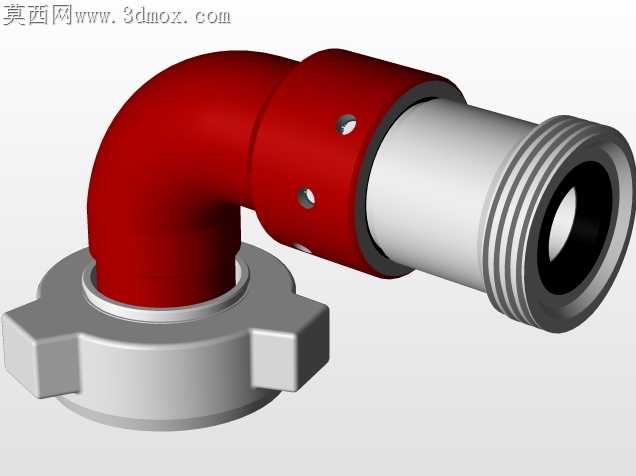

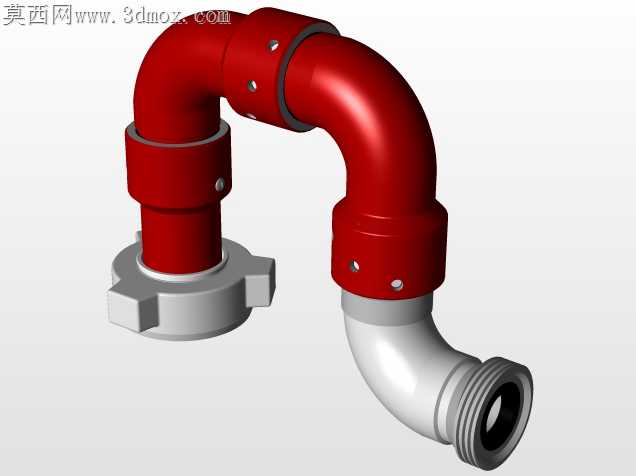

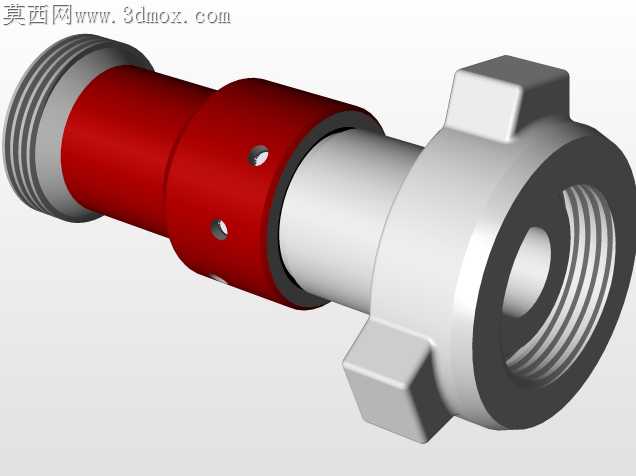

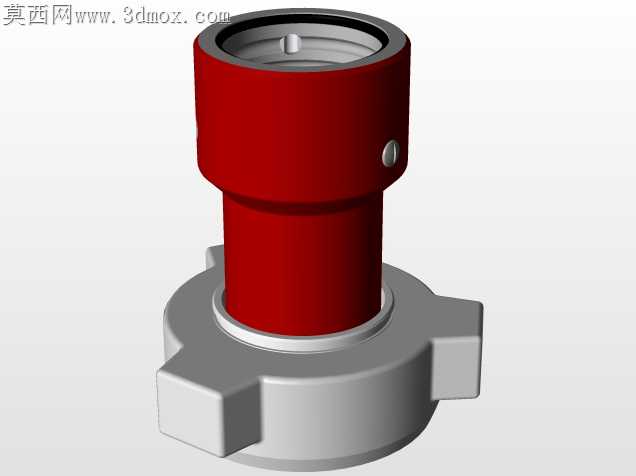

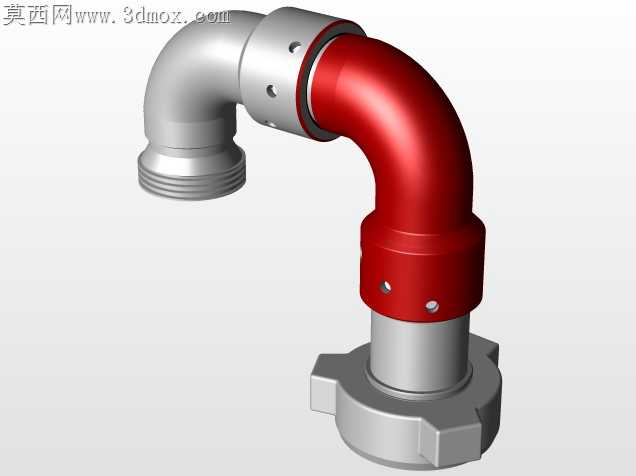

石油天然气开采输送现场的管路连接，常年承受高压介质冲刷、管线振动拉扯与频繁拆装检修的多重考验，普通硬连接接头很容易在交变应力下出现密封失效、螺纹崩裂的问题，旋转接头的结构设计直接决定了管路系统的无故障运行周期。这套奇克森旋转接头的结构优化，完全围绕现场工况的核心痛点展开，没有为了外观规整牺牲任何实用性能。不同角度的弯转接头本体，全部采用圆弧过渡的流道设计，内壁没有突兀的直角台阶，高压油气介质流过时不会形成紊流冲蚀，能大幅降低介质带砂工况下的内壁磨损速率，接头的密封槽位置特意做了加厚处理，避免反复拆装密封件时刮伤槽壁导致的渗漏隐患。接头两端的连接螺纹，特意预留了适配现场安装公差的旋合余量，不会因为管线对接时的微小角度偏差出现螺纹错扣，旋转部位的配合间隙经过反复校核，既能保证360度旋转调整管路走向的灵活性，又不会因为间隙过大在高压下出现密封件挤出的问题。不同规格的接头采用统一的密封件安装尺寸，现场检修时不需要准备多种规格的备件，哪怕是带压应急抢修，也能快速完成密封件更换。接头外部的六角扳拧位置做了圆角钝化处理，不会像普通直角六角那样在拆装时划伤操作人员的手套，也能避免磕碰后出现扳拧打滑的问题。弯管部位的壁厚做了差异化设计，弯曲外侧受介质冲刷更严重的位置壁厚比内侧厚15%，不会因为长期冲蚀出现局部穿孔，同时又不会过度增加接头整体重量，现场高空安装时单人就能完成对位操作。所有接头的旋转阻尼经过调校，安装完成后不会因为管线振动自行松转，也不会因为阻尼过大导致调整角度时需要额外使用加力杆。密封端面的粗糙度要求控制在合理区间，既保证密封面的贴合度，又不会因为过高的加工要求提升不必要的制造成本，批量生产时能稳定控制加工精度。
