石油天然气管道用标准眼板结构设计

　　在油气田地面集输、站场工艺管线及长输管道的安装与运维场景中，标准眼板是承担管线临时吊装、永久支吊、位移限位的核心受力连接件，其结构合理性直接决定管线系统的受力安全与长期运行稳定性。这类眼板通常焊接在工艺管道外壁、设备支座或钢结构支架上，通过销轴与吊杆、花篮螺栓、弹簧支吊架相连，用来平衡管道自重、输送介质重量，同时补偿管道因温度变化产生的热胀冷缩位移，避免管线局部应力集中造成焊缝开裂或设备接口损坏。

　　从结构设计逻辑来看，眼板采用带圆弧过渡的板式受力结构，主体为整块钢板切割成型，上端开设销轴孔，下端为与管道外壁贴合的焊接坡口面。圆弧过渡段是设计的关键，既避免了直角截面带来的应力突变，又能将吊装或支吊载荷均匀扩散到下部焊接区域，降低局部应力集中系数。销轴孔的孔径与配合公差需匹配对应规格的销轴，孔壁通常预留加工余量，在实际加工时通过铰孔保证表面粗糙度，减少销轴与孔壁的接触磨损，延长往复位移工况下的使用寿命。

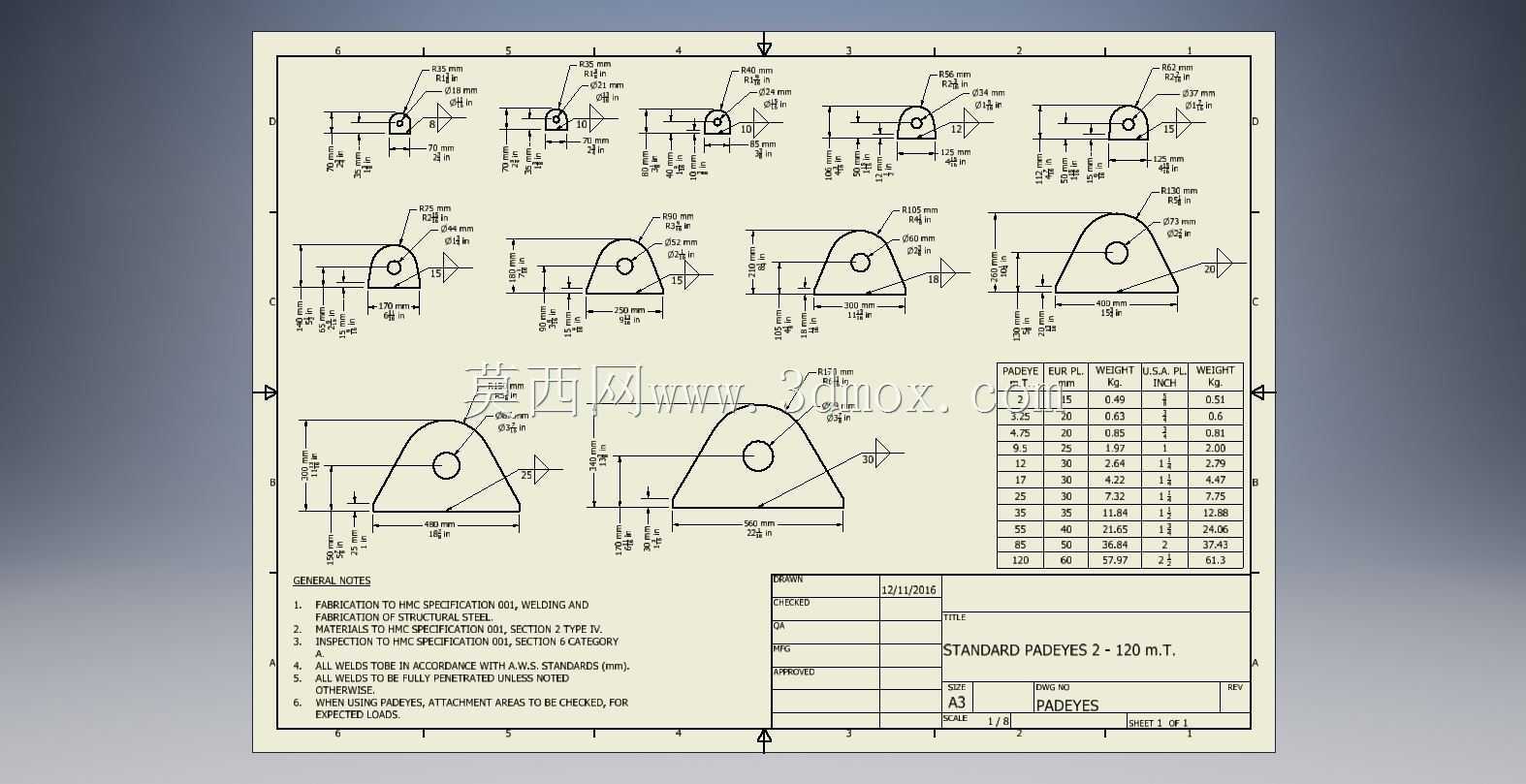

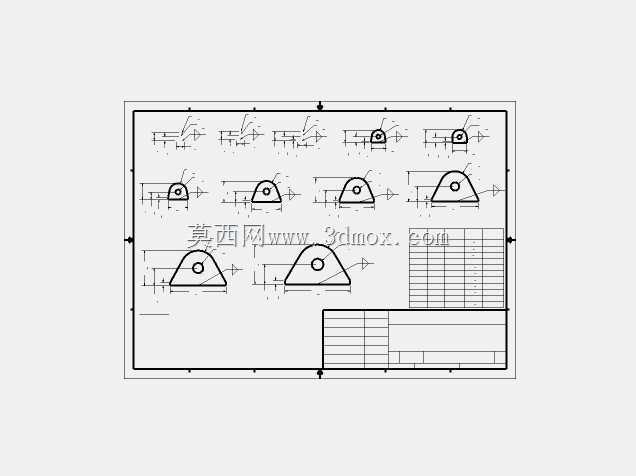

　　图纸中覆盖了多种规格的眼板尺寸系列，不同型号对应不同的额定载荷与管道外径。选型时首先要根据管线的操作工况计算支吊点的垂直载荷与水平热位移量，再匹配对应承载等级的眼板规格，同时核对眼板底部的焊接边界尺寸，确保其与管道外径的贴合弧度一致，焊接角焊缝的高度与长度满足强度计算要求。安装时需保证眼板的受力方向与销轴孔轴线垂直，避免出现侧向偏载，否则会导致孔壁单侧受力加剧、焊缝承受附加弯矩，严重时会引发眼板变形或焊缝撕裂。

　　在三维建模过程中，需重点还原眼板的系列化参数特征，包括板厚、孔中心高、底部宽度、圆弧半径等关键尺寸，同时体现焊接坡口的角度与钝边参数。模型可用于管道支吊架的虚拟装配，校验眼板与周边管线、钢结构、保温层的安装间隙，提前发现施工中可能出现的干涉问题；也可导入有限元分析软件，对眼板在额定载荷、热位移耦合工况下的应力分布进行仿真，验证圆弧过渡区、销轴孔周边及焊缝区域的应力是否在材料许用范围内。对于有冲击载荷或交变位移的工况，还可通过模型优化圆弧半径、增加板厚或增设加强筋，进一步提升结构的抗疲劳性能。
