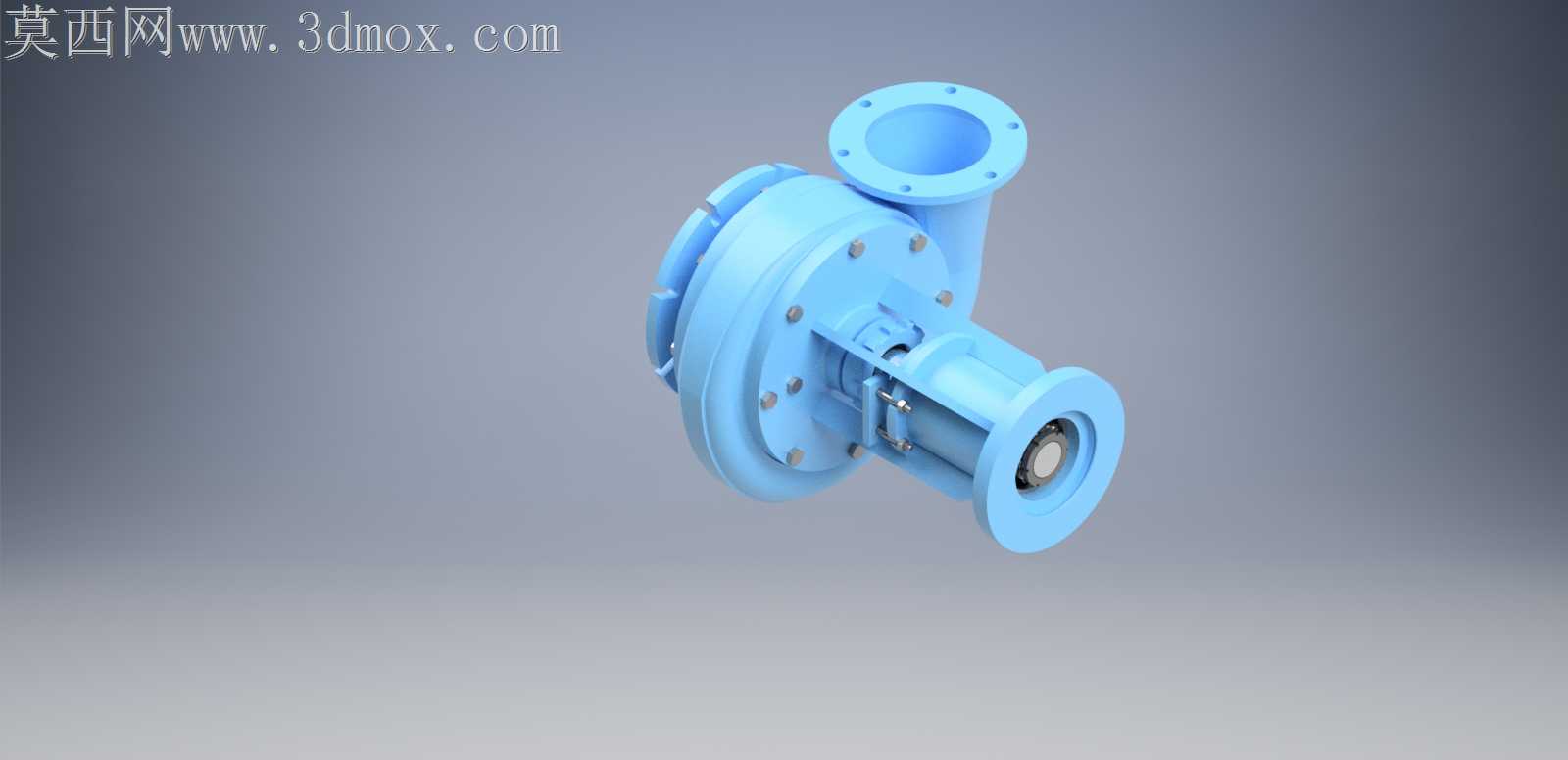

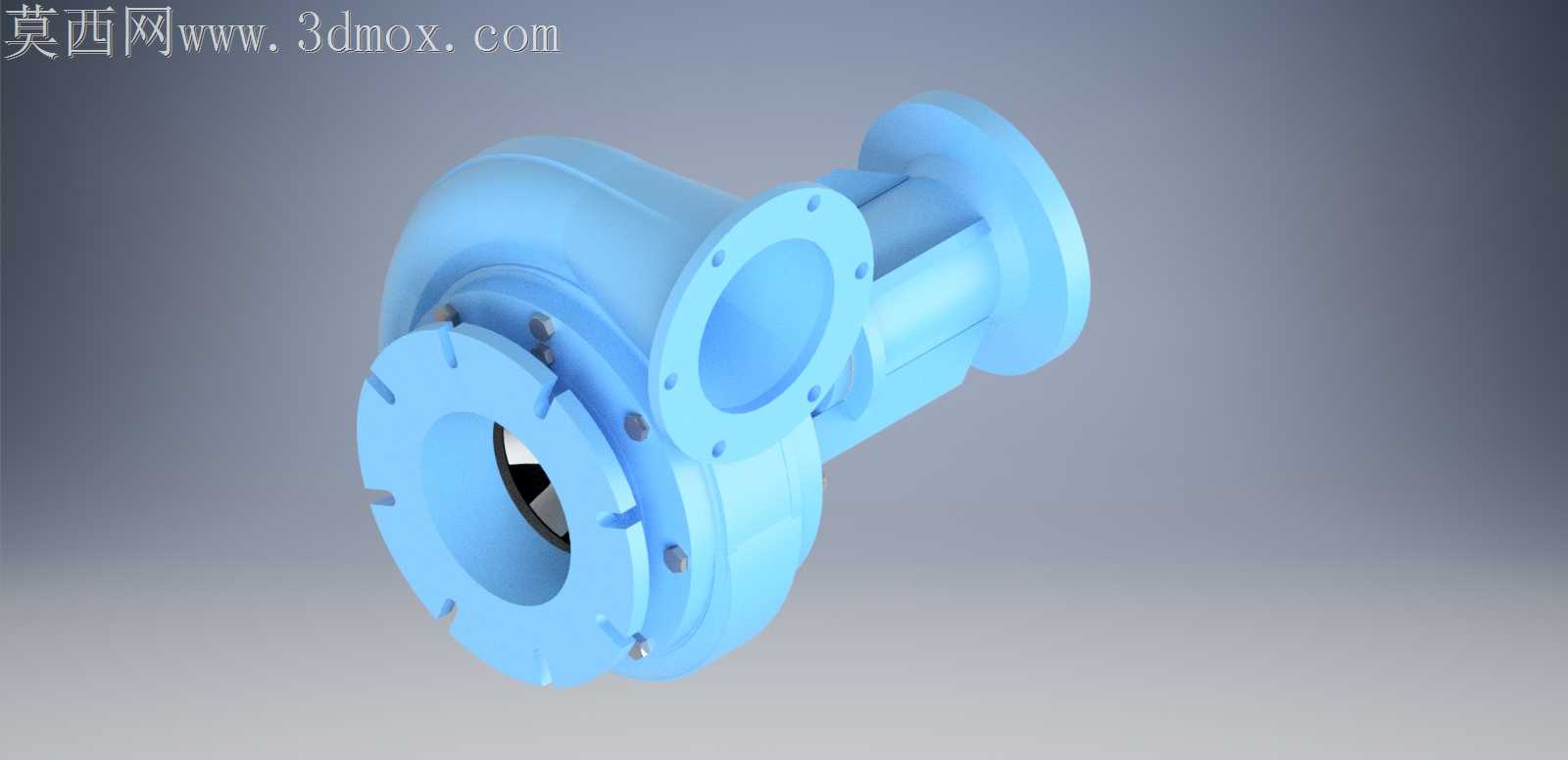

离心泵5x6剖视结构三维设计

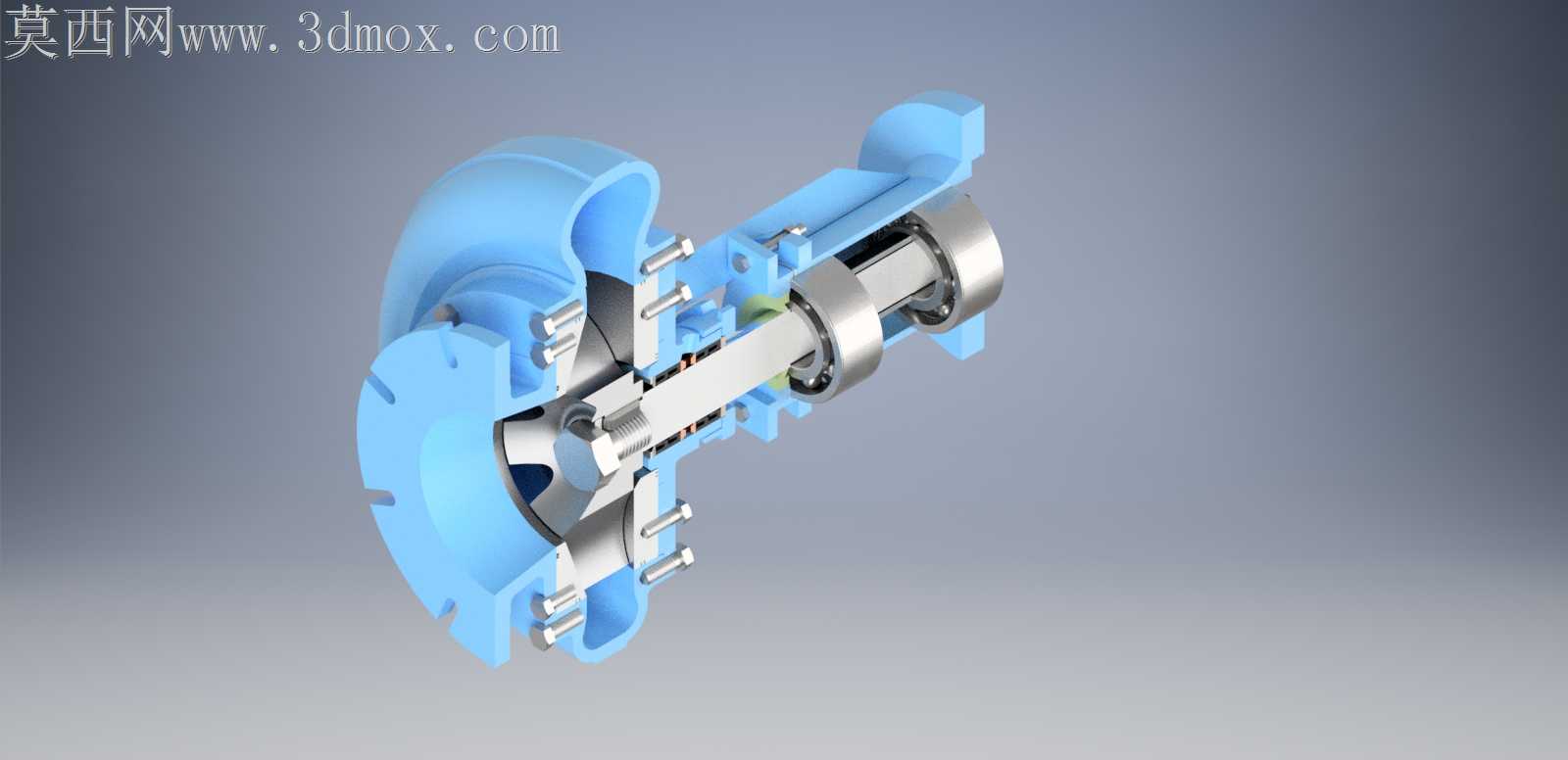

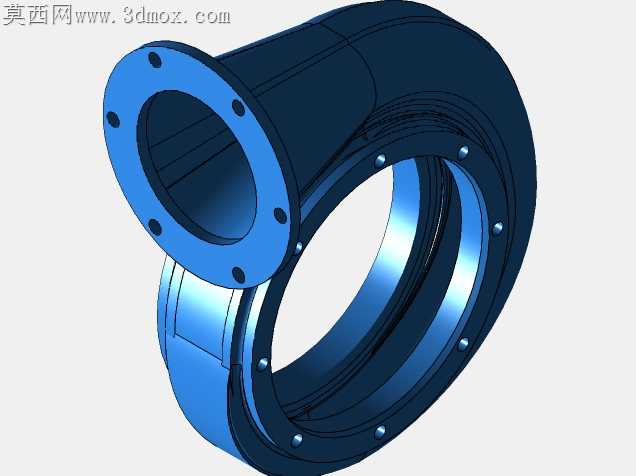

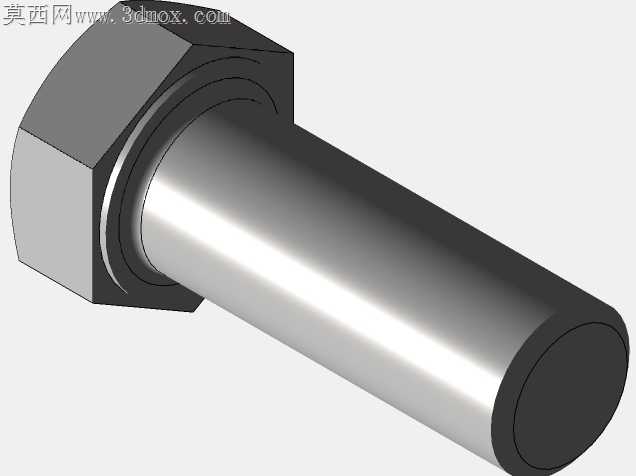

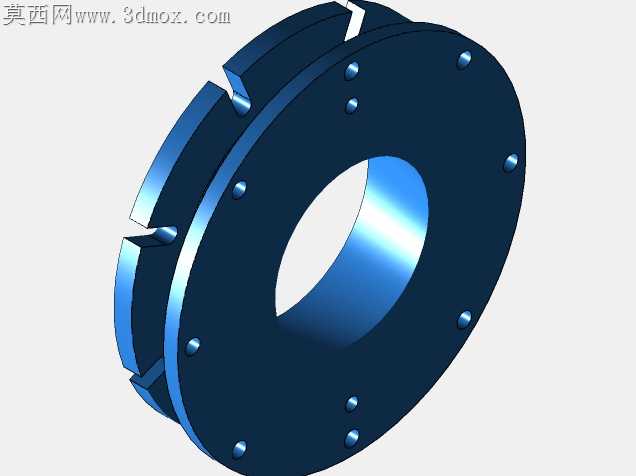

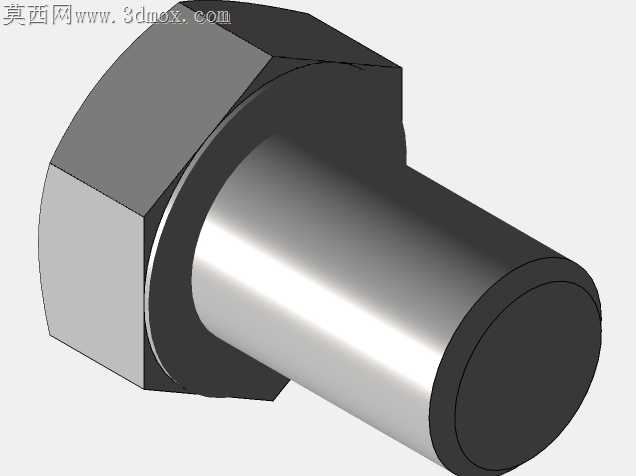

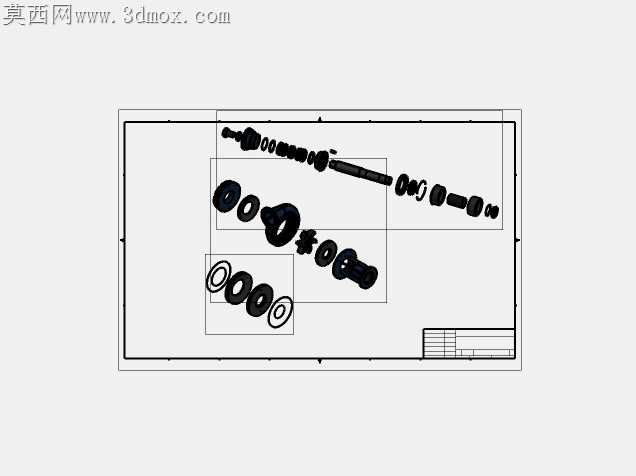

现场检修同规格离心泵时，常遇到蜗壳流道与叶轮出口对位偏差引发的振动超标问题，这套剖视结构的模型，刚好把容易被忽略的装配干涉点做了具象化呈现。蜗壳与泵盖的对接止口处，预留的0.15mm密封胶槽深度没有做等宽设计，靠近出口高压区的槽宽收窄0.2mm，避免打压测试时密封胶被高压流体冲挤进入流道，很多新手做结构设计时习惯把密封槽做整圈等宽，实际装配后很容易出现高压侧渗漏，返修时拆泵还会刮伤止口配合面。叶轮与轴的配合段，没有采用通用的平键通槽设计，键槽末端做了3mm的圆弧止退结构，轴上对应位置的卡簧槽避开了键槽的应力集中区，之前车间装配同类型泵时，曾出现过键槽端部应力开裂导致叶轮甩脱的故障，就是因为卡簧槽与键槽的距离太近，轴的有效承载截面被削弱。剖视视角下能看到泵体内部的密封腔结构，机械密封的静环座与泵体的配合间隙留了0.08mm的调整量，没有做死定位，现场装配时可以根据轴的窜量微调静环压缩量，避免压缩量过大导致密封面快速磨损，或是压缩量不足引发的介质泄漏。蜗壳的流道曲面做了渐变壁厚处理，进口段壁厚6mm，到出口高压区逐步加厚到8.5mm，不是均匀壁厚的偷懒设计，均匀壁厚的蜗壳在高压工况下，出口段容易出现鼓胀变形，导致叶轮与蜗壳的间隙不均，效率下降3到5个百分点。轴承位的两侧挡圈槽深度做了差异化设计，靠近叶轮侧的挡圈槽深0.8mm，远离叶轮侧的槽深1.2mm，装配时不会出现轴承装反后挡圈无法卡入的问题，很多维修人员装这类泵时容易把轴承方向搞混，差异化的槽深能从结构上避免装错的可能。轴端的联轴器配合段做了1:10的锥度设计，不是直孔过盈配合，现场拆换联轴器时不需要用拉马硬撬，不会损伤轴端的轴承定位面，之前用直孔配合的结构，拆换一次联轴器往往会把轴表面拉毛，下次装配时就会出现同轴度偏差。这套模型把这些现场踩过坑的结构细节都做了还原，不是只做外观形似的演示模型，每一处结构取舍都对应实际工况里的故障点，不管是做新泵的结构优化，还是给维修人员做装配培训，都能直观看到内部的配合逻辑，不用对着二维图纸脑补空间位置。
